Приветствую! Вот хочу показать свою версию отрезного станка по металлу, сделанного из болгарки под круг 180 мм.

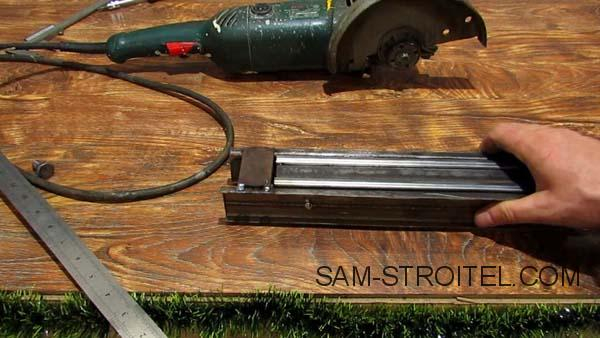

Рама станка, сварена из профильной трубы 20 х 40 мм. В качестве подвижного механизма, используется мебельная направляющая для ящиков и автомобильный амортизатор, который придаёт жесткость. Направляющие прикрутил к профильной трубе, а к выезжающим частям прикрутил разрезанные вдоль половинки. Зафиксировал от смещения в стороны пластинками. Сюда будет крепиться машинка.

Отрезной станок из болгарки с протяжкой

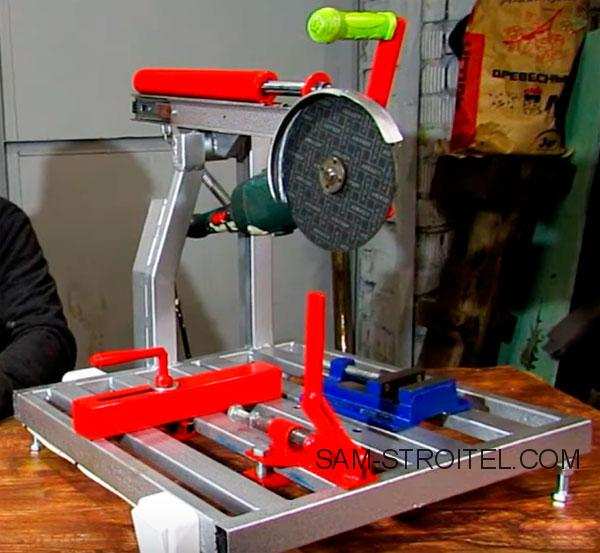

Процесс изготовления станка показан на фото.

Отрезной станок из болгарки с протяжкой

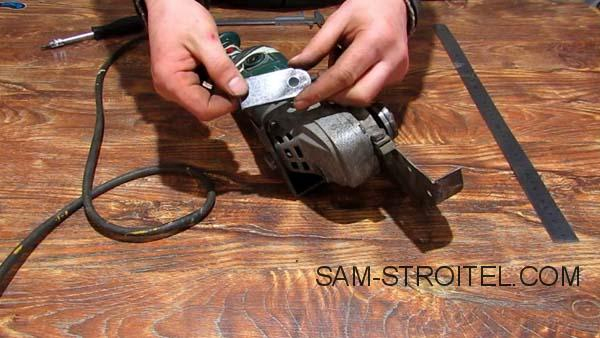

Собираю скобу.

Отрезной станок из болгарки с протяжкой

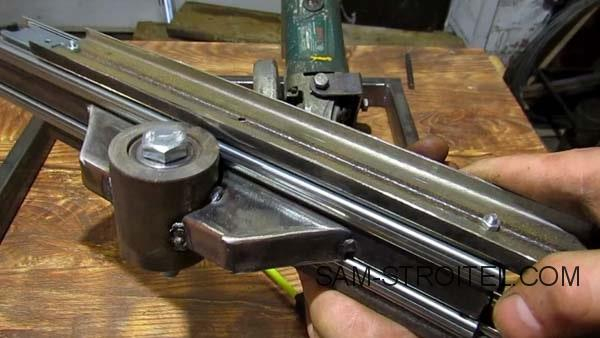

Направляющая, собрана.

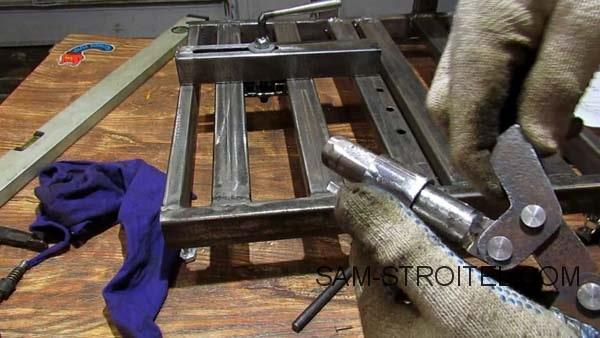

По центру, снизу, приварил узел наклона. Это корпус с двумя подшипниками. Сверху прихватил амортизатор. Шток прикрутил к уголку, приваренному к перемычке подвижной части. Из уголка вырезал крепление для этого механизма и приварил к стойкам рамы.

Отрезной станок из болгарки с протяжкой

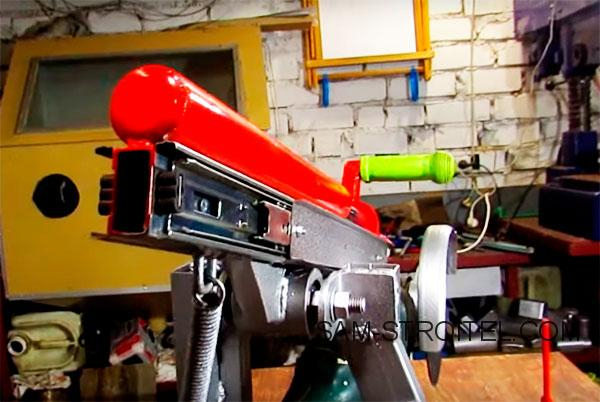

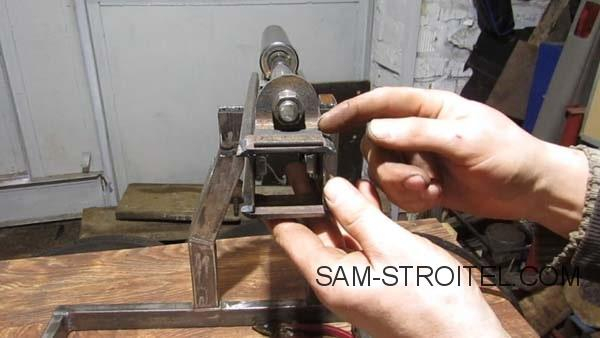

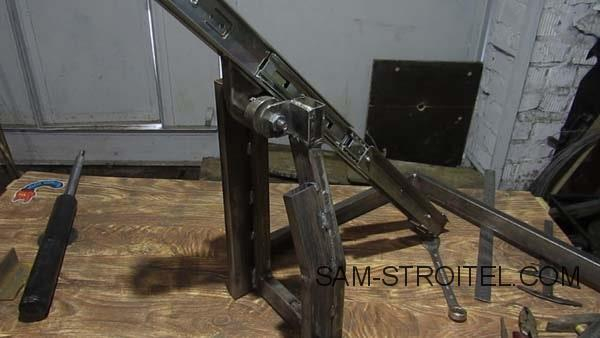

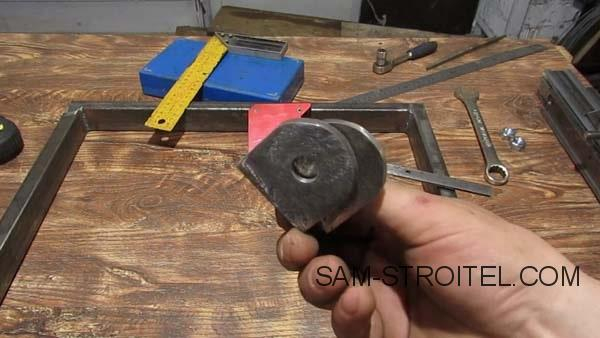

Наклонный механизм.

Отрезной станок из болгарки с протяжкой

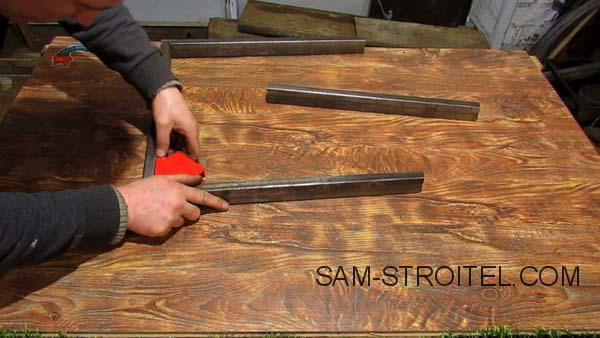

Делаю раму для станка.

Отрезной станок из болгарки с протяжкой

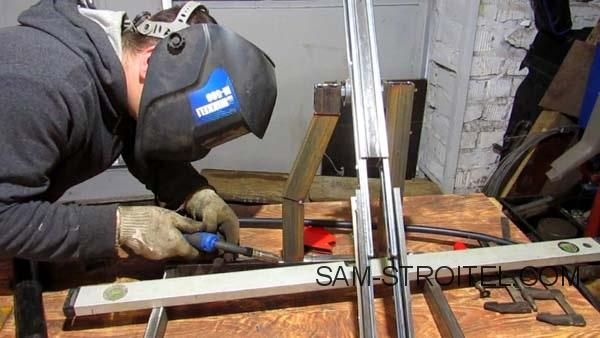

Стойки.

Отрезной станок из болгарки с протяжкой

Уголки крепления протяжки к стойкам.

Отрезной станок из болгарки с протяжкой

Отрезной станок из болгарки с протяжкой

Крепление штока амортизатора к подвижной части.

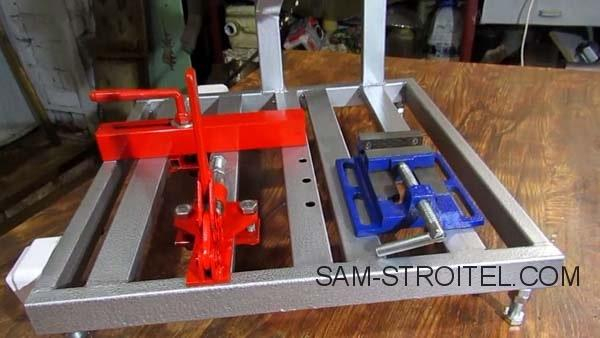

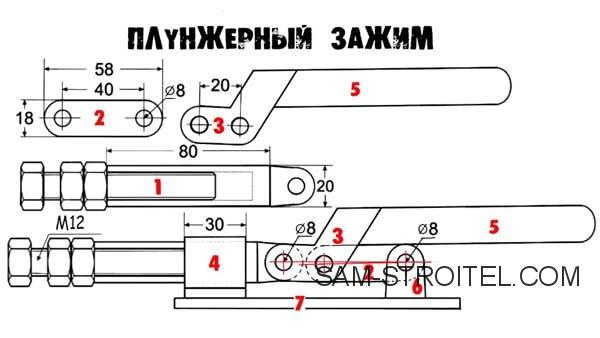

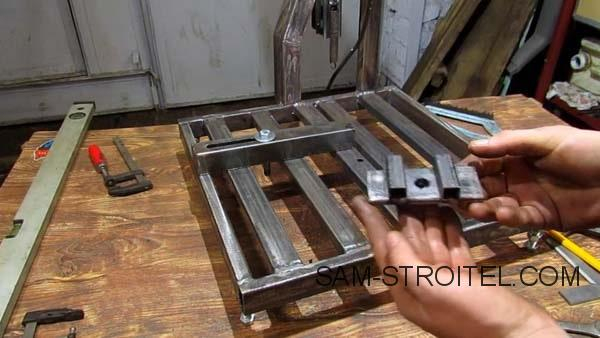

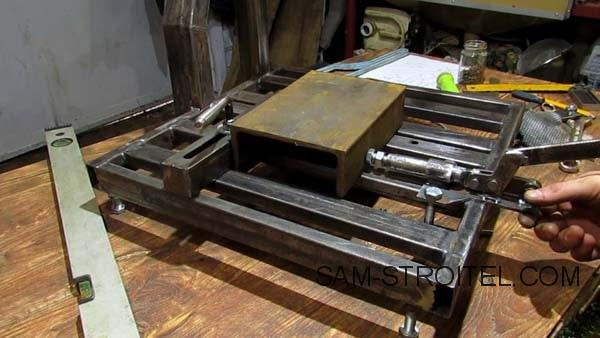

На раме сделал перемычки и с обратной стороны приварил гайки для вкручивания ножек. Упор для деталей сделал и трубы 40/40. С краю приварен кусочек штока от стойки, диаметром 11 мм. На перемычках стола насверлил отверстий. В них вставляется упор и зажимается рукояткой в разных положениях через прорезанный паз. Снизу прижимная пластина с приваренной гайкой. Зажим для деталей нашел в интернете. Там ничего сложного. Вырезаем детали, сверлим отверстия и собираем. Крепится к столу тоже через поджимающую пластину болтами. Они расположены на расстоянии 70 мм. друг от друга. Это даёт возможность поворачивать прижим на различный угол, вплоть до 45 градусов.

Отрезной станок из болгарки с протяжкой

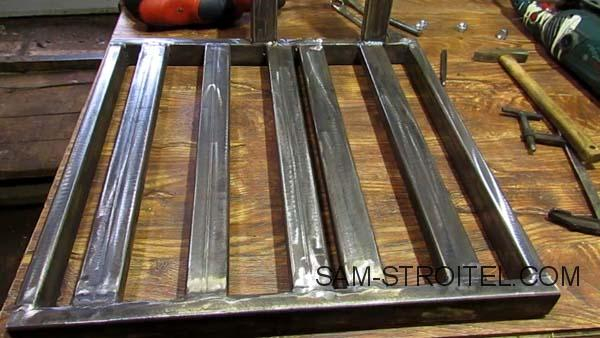

Перемычки для крепления оснастки.

Отрезной станок из болгарки с протяжкой

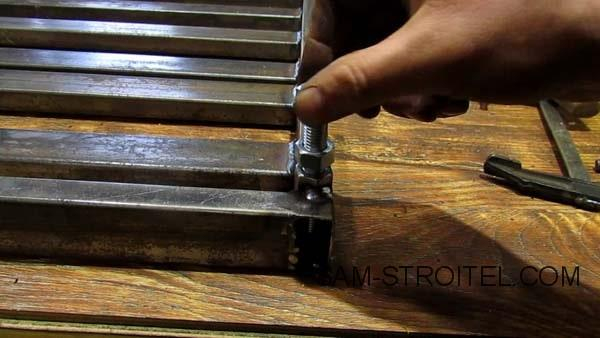

Ножки.

Отрезной станок из болгарки с протяжкой

Шток для поворота упора.

Отрезной станок из болгарки с протяжкой

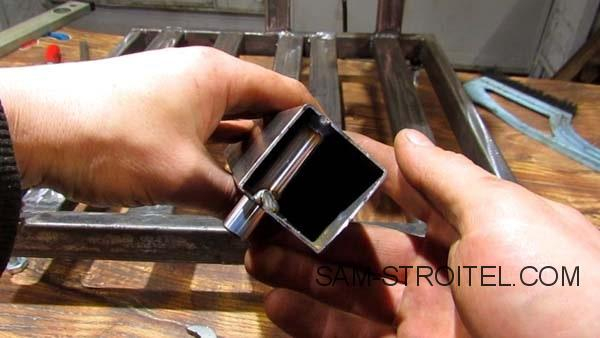

Нижняя прижимная пластина с направляющими для исключения прокручивания.

Отрезной станок из болгарки с протяжкой

Зажим.

Отрезной станок из болгарки с протяжкой

Отрезной станок из болгарки с протяжкой

Отрезной станок из болгарки с протяжкой

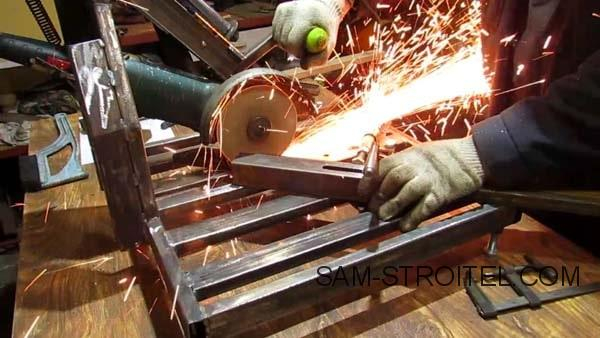

Рез под 45 градусов. Идеально сходится.

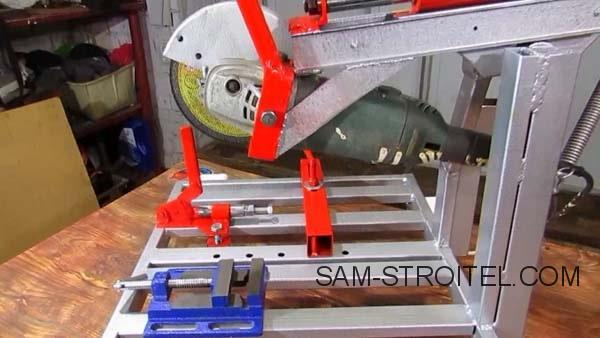

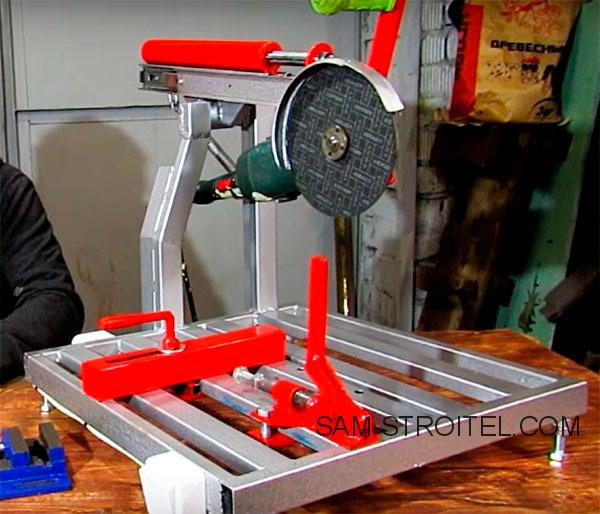

Поставил на задней части стола розетку для подключения УШМ, а с боку выключатель. После этого всё разобрал и покрасил в два цвета.

Отрезной станок из болгарки с протяжкой

Отрезной станок из болгарки с протяжкой

Отрезной станок из болгарки с протяжкой

Отрезной станок из болгарки с протяжкой

Также, про изготовление этого отрезного станка можно посмотреть видео:

Автор самоделки: Денис Сивец.
