Промышленная прокладка водопровода: способы реализации и их технологические особенности

0 468

Что собой представляет прокладка водопровода под дорогой и чем она отличается от трассировки труб по строительным объектам? На этот и прочие не менее актуальные вопросы мы ответим в рамках данной статьи.

Современные способы прокладки водопроводных и канализационных сетей разнообразны, а потому можно выбрать именно тот метод, который будет максимально соответствовать особенностям объекта, в котором проводится трассировка и сопутствующие монтажные работы.

Промышленная прокладка водопровода: способы реализации и их технологические особенности

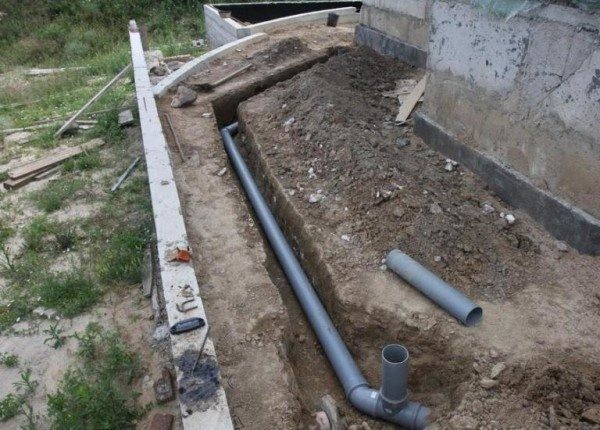

Подготовка траншеи с песчаной засыпкой под укладку трубы

Классификация методов трассировки

Промышленная прокладка водопровода: способы реализации и их технологические особенности

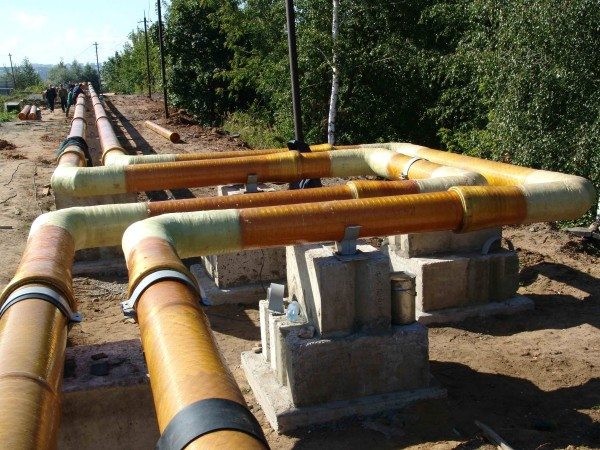

Пример того, как выполняется совместная прокладка тепловых сетей и водопровода

В соответствии с особенностями территории, наличием дорожного полотна, интенсивностью транспортного движения, параметрами транспортировки жидкой среды и т.д., подбираются и используются открытый, скрытый и закрытый метод прокладки труб.

В соответствии с местоположением трубопровода различается:

  • надземный,
  • подземный,
  • подводный метод трассировки.

Рассмотрим подробнее особенности реализации перечисленных методов.

Проведение трассировки открытым способом

Промышленная прокладка водопровода: способы реализации и их технологические особенности

Трасса, проложенная открытым способом

Прокладка наружного водопровода, или как ее еще называют открытая трассировка, выполняется посредством использования специально возведённых или уже существующих строительных конструкций, таких как опоры, стены, эстакады и т.д. В отдельных случаях этот метод допускает расположение трасс по проходным и полупроходным каналам, по поверхности грунта или в траншее.

Открытая надземная трассировка по грунту, цена которой наиболее доступна, выполняется следующим образом:

  • фиксация на опорах или на специально заложенном фундаменте;
  • анкеровка или установка грузов на трубы для предотвращения проседания отдельных участков магистрали и возникновения аварийных ситуаций;
  • установка с засыпкой местным или завозным грунтом.

Инструкция открытого устройства водопроводов и канализации под транспортными дорогами предусматривает следующие методы организации строительных работ:

  • с краткосрочной остановкой транспортного движения по дороге (без необходимости в устройстве объезда);
  • с остановкой транспортного движения в два этапа (сначала перекрывается одна полоса, а затем другая);
  • без остановки транспортного движения (устраивается объездной путь).

Важно: Трассировка с пересечением дороги в сложных гидрологических и географических условиях проводится с использованием тоннелей.
Данная методика прокладки трубопровода хороша удобством эксплуатационного обслуживания и ремонта трассы.

Проведение трассировки скрытым способом

Скрытые способы прокладки водопроводных сетей предполагают расположение труб в специально вырытых для этого траншеях. При отсутствии возможности устройства траншей применяются непроходные каналы в стенах и под фундаментной плитой строительных объектов.

Важно: Существенным недостатком такого решения является затруднённый доступ к коммуникациям, так как к трассе для ремонта или обслуживания можно проникнуть только лишь полностью вскрыв соответствующие конструкции.

Промышленная прокладка водопровода: способы реализации и их технологические особенности

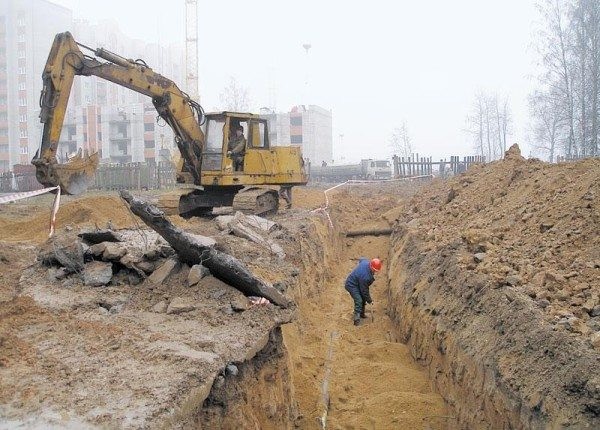

Расположение канализации в траншее

Среди требований, предъявляемых к проведению земляных работ по устройству котлованов и траншей, отметим следующее:

  • Устройство траншей должно производиться без изменения естественной структуры грунта;
  • Если грунт выбран ниже уровня указанного проектом, допускается использование песчаной подсыпки по дну траншеи, но при условии, что толщина слоя не составит более полуметра.
  • Если грунт выбран в соответствии с проектной глубиной, дно траншеи выстилается песчаной подсыпкой толщиной 10 см.
  • Обратная засыпка трубы выполняется сверху и по бокам с использованием защитного песчаного слоя толщиной от 15 до 30 см, после чего засыпается грунт.
  • В процессе обратной засыпки из неуплотнённого грунта насыпается и формируется валик, который примерно за год осядет до проектного уровня.
  • Не допускается прокладка трассы в зимнее время на промёрзшем основании.
  • Используемые трубы и соединительные элементы перед укладкой необходимо проинспектировать на предмет наличиям дефектов (сколов и трещин).
  • Обратная засыпка проложенной трассы может быть выполнена только после проведения успешного гидравлического испытания.
  • В зависимости от диаметра прокладываемого водопровода обратная засыпка выполняется экскаватором или вручную.

Проведение трассировки закрытым способом

Промышленная прокладка водопровода: способы реализации и их технологические особенности

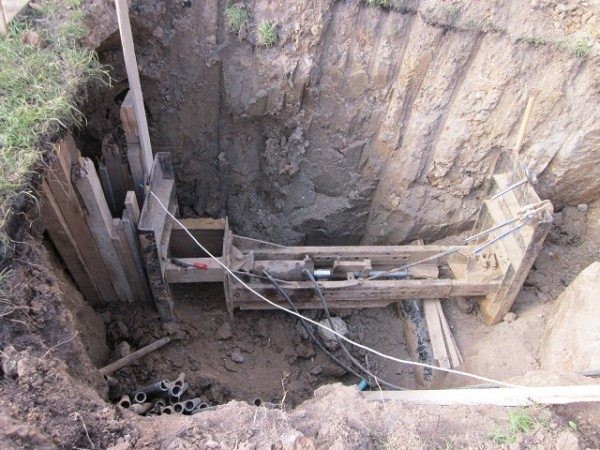

На фото прокол грунта под дорожным покрытием

Современные технологии позволяют проложить трассу из труб любых актуальных диаметров без необходимости во вскрытии грунта.

Закрытая прокладка трасс выполняется с применением одного из следующих методов:

  • щитовая и штольневая проходка;
  • микротоннелирование;
  • прокол с использованием домкратов, вибрационного оборудования, механизированного винтового прокалывателя и т.д.;
  • пробивка грунта посредством пневмопробойников;
  • вакуумное вибропродавливание грунта;
  • бурение (горизонтальное, наклонно-направленное, вибробурение).

Выбор одного из перечисленных методов бестраншейной прокладки труб определяется диаметром и протяженностью трассы, физико-механическими свойствами и гидрогеологическими характеристиками грунта. Опять же, выбор метода и, как следствие, стоимость прокладки водопровода за метр во многом определяется типом доступного оборудования.

Промышленная прокладка водопровода: способы реализации и их технологические особенности

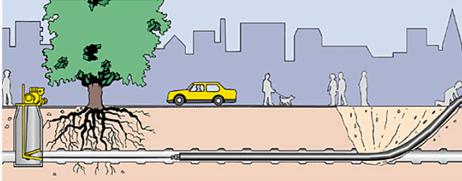

Бестраншейная прокладка трубы в футляре под дорогой

Напоследок рассмотрим более подробно наиболее результативные, а потому наиболее востребованные способы закрытой прокладки.

  • «Труба в трубе» – это способ, который позволяет без чрезмерных трат восстановить изношенный, и даже аварийный трубопровод. Иногда такой метод применяется для построения трасс, защищенных от внешних механических и химических воздействий.
  • «Прокол» – востребованный способ проделывания отверстий в грунте посредством механического продавливания с использованием специализированного оборудования.

Для того чтобы создать минимальное сопротивление толще грунта, продавливающее оборудование оснащается наконечником той или иной формы. Как правило, в качестве наконечника используется гладкий металлический конус. В проделанное конусом отверстие выводится труба. (См. также статью Как выбрать трубы для отопления: особенности.)

Вывод

Теперь вы знаете, что такое прокладка водопровода проколом, и как выполняется наземная и подземная прокладка водопроводной трассы. Применить на практике полученные сведения можно, например, при обустройстве водопровода или канализации своими руками на даче.
