Отопление ПЛЭН: технические характеристики и достоинства системы

Непростой вопрос с выбором и созданием системы отопления собственного дома обязательно в той или иной степени встает перед любым владельцем жилья. Каждый желает получить на выходе наиболее совершенную систему – чтобы она стала эффективной, экономичной, автономной, недорогой в обустройстве и несложной в повседневной эксплуатации, легко поддающейся регулировкам, по возможности — компактной, то есть не занимающей полезной площади и не требующей специальных отдельных помещений. Возможно ли это? С уже привычными видами отопления – вряд ли, и от какого-либо важного параметра, так или иначе, но придется отказываться.

А вот если подробнее рассмотреть современные высокотехнологичные системы, то можно увидеть, что инфракрасное отопление ПЛЭН очень близко подошло к высоким показателям  практически по всем критериям оценки. Недавно появившись в обиходе, оно достаточно быстро набирает популярность, но все же еще не до конца преодолело порог людской настороженности ко всему новому и неведомому.

Скорее всего, причина этого кроется в недостаточности информации об этом передовом способе отопления жилых помещений. Пусть данная публикация послужит тому, чтобы еще хоть несколько человек сделали правильный выбор и установили у себя ПЛЭН-систему. А они, нет сомнения, распространят информацию и свои положительные отзывы и дальше.

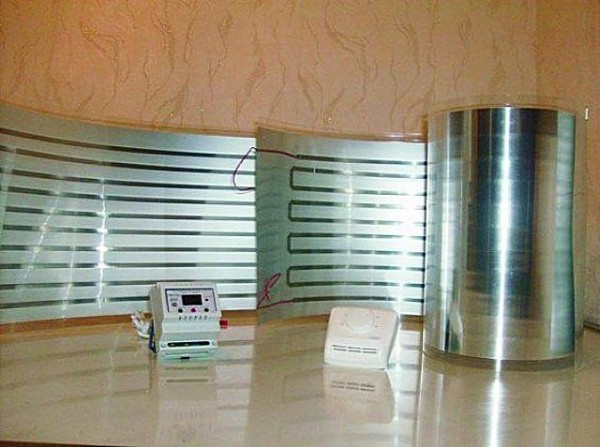

Отопление ПЛЭН

Что такое отопление ПЛЭН

Как это не грустно, но газовые магистрали дошли еще далеко не до всех городов России, и тем более – до загородных поселков. Выход – переходить на твердотопливный обогрев или на электричество.

Твердотопливный – это частая морока с закупкой нужного топлива, с его размещением в надлежащих условиях, да и следить за котельным оборудованием нужно, практически, ежедневно, а то и по нескольку раз в день.

Электрический обогрев сразу, по определению, отпугивает стоимостью киловатта, так как из всех видов энергоносителей электроэнергия — самая дорогая. Однако, современные технологии готовы опровергнуть этот факт. Если электроэнергию превращать в тепловую грамотно, расходовать рационально, то стоимость отопления жилья будет вполне приемлемой. Этого позволяет добиться физический эффект прямого инфракрасного излучения, что технологически реализовано в ПЛЭН.

Чтобы избежать возможных недоразумений, следует сразу оговориться, что в настоящей публикации аббревиатура ПЛЭН используется только лишь в качестве сокращённого написания термина «пленочный лучистый электрический нагреватель». Дело в том, что точно так же выглядит и фирменный товарный знак одной российской компании, одним из видов продукции которой являются именно такие обогревательные системы. Кроме нее, есть еще несколько фирм (в Санкт-Петербурге и в Москве, на Урале и в Сибири), освоивших выпуск ПЛЭН высокого качества. Кстати, на территории России нет никакого смысла искать подобный товар импортного производства – это как раз тот случай, когда отечественная продукция и дешевле, и намного лучше зарубежных аналогов!

Хотя плёночные обогреватели используют физическое явление нагрева проводников, процесс их работы в корне отличается от функционирования обычных электронагревателей резистивного принципа действия с огромным потреблением энергии и нерациональной теплоотдачей. Для начала, рассмотрим базовую схему строения стандартного ПЛЭН:

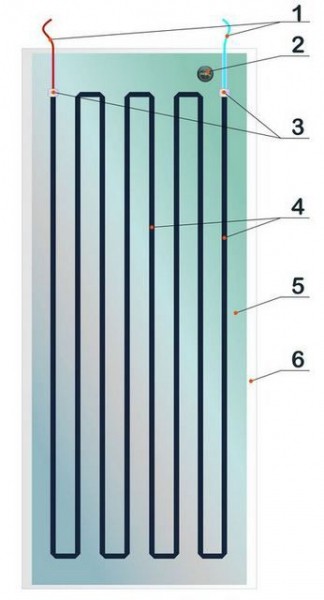

Так устроено полотно пленочного лучистого электрического нагревателя

1- провода, которыми элемент ПЛЭН подключается к разводке электропитания. Обычно имеют цветовую маркировку (синий – «ноль», красный, коричневый, белый – «фаза»), а на некоторых моделях еще и буквенное обозначение – соответственно «N» и «L».

3 – Точки заводской спайки проводов питания и нагревательных полос. Эти места расположены внутри пленки и тщательно заизолированы. Проводить самостоятельную пайку не разрешается.

4 – нагревательные полоски (резистив). Они выполнены из особого сплава, который обеспечивает ровный и мощный нагрев, но до не слишком высоких температур.

5 – слой алюминиевой фольги, на который передается тепло от нагревательных полос, и который за счёт отражающих свойств направляет поток теплового излучения в нужном направлении.

6 — Все эти элементы герметично упакованы между двумя слоями прочной полиэстеровой пленки. По периметру оставлена свободная полоса склеенных пленок – она необходима для проведения монтажных работ.

Цифрой 2 показана фирменная голографическая наклейка – фирмы-производители подобным образом стремятся максимально защитить свою продукцию от некачественных подделок.

Теперь о том, как эта система работает практически.

• При подаче напряжения питания на контакты, резистивные полоски начинают очень быстро нагреваются до температуры порядка 45 – 50 °С. (Некоторые разновидности подобных нагревателей ПЛЭН, имеющие специализированное предназначение, например, сельскохозяйственные сушилки или же мини-сауны, могут иметь и более высокие температуры нагрева).
• Вырабатываемое тепло распределяется по металлизированной поверхности обогревателя – высокая теплоемкость и теплопроводность алюминия хорошо этому способствуют.
• За счет правильно подобранного отражающего слоя и соответствующих параметров нагрева тепловая энергия преобразуется в лучевую – в инфракрасный поток в области невидимого спектра с длиной волны порядка 8 – 10 мкм.
• Подобное излучение при встрече с поглощающей энергию преградой приводит к нагреву поверхности. Вместе с тем, частота и длина волны такого ИК-потока обеспечивают практически беспрепятственное его прохождение через тонкие слои отделки – например, через материал подвесного или натяжного потолка.

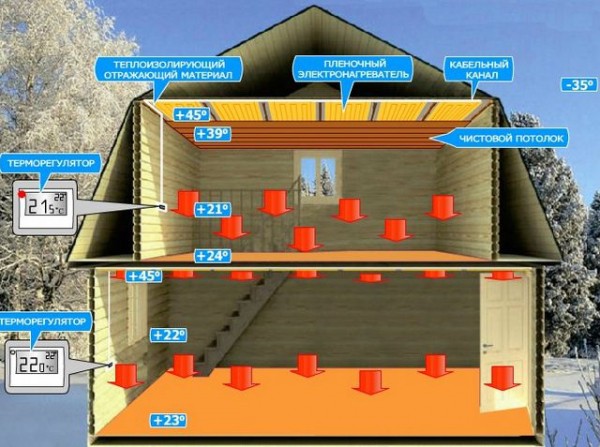

Таким образом, расположенные под потолком элементы ПЛЭН приводят к нагреву всех поверхностей, на которые попадают прямые лучи инфракрасного излечения – это, прежде всего, пол, но в процессе активно участвуют все имеющиеся детали интерьера. В свою очередь, даже незначительный нагрев всех поверхностей в помещении приводит к передаче тепла в воздух – в комнате создаётся очень комфортная атмосфера с оптимальным распределением температур.

Система отопления ПЛЭН способна оптимально, наиболее комфортно распределить температуры в помещениях дома

Так, при нагреве самих ПЛЭН до расчетных 45 °С обеспечивает поток, способный подогреть пол до температуры около 24 °С. А это, в свою очередь, даст нагрев воздуха на уровне пола около 21 – 22 °С, а на уровне головы взрослого человека – около 18 – 19 °С – самое комфортное распределение тепла. Причем, высота потолков в данном случае особой роли не играет – для инфракрасных лучей такой частоты по пути от потолка до пола воздух не становится препятствием или рассеивателем энергии.

Можно, наверно, безошибочно утверждать, что принцип работы таких обогревателей подсмотрен у природы. Напрашивается самая прямая аналогия с солнечными лучами. Инфракрасная часть солнечного спектра с длиной волны от 7 до 10 мкм невидима глазу, не переносит огромное количество тепловой энергии – достаточно вспомнить, что на солнце даже в холодный день ощущается передаваемое тепло. При этом такое излучение безвредно для человеческого организма и даже несет в себе «положительный заряд» для здоровья.

Достоинства системы инфракрасного отопления ПЛЭН

Итак, какими положительными характеристиками выделяется подобная система отопления:

• Прежде всего, конечно, это экономичность. Несмотря на то что используется достаточно дорогостоящая электрическая энергия, расходы будут вполне сопоставимы с затратами, которые несут хозяева домов равной площади, имеющие традиционного газовое отопление. Это достигается высоким КПД такой системы, рациональным использованием энергии, малыми потерями при ее передаче, отлаженной периодичностью включения нагрева – в полной зависимости от уровня температуры в помещении.

Экономичность достигается и тем, что система абсолютно не нуждается в профилактическом обслуживании или ремонтных работах. Если все первоначально было установлено правильно, то такие обогреватели способны работать, при соблюдении требований эксплуатации, несколько десятков лет (говорят о 30 или даже 50 годах, хотя, наверное, это предполагаемые сроки, так как таких прецедентов еще попросту не было – сама история внедрения ПЛЭН пока что еще значительно моложе).

Если уж речь пошла об экономичности, то есть смысл привести таблицу с результатами примерных сравнительных подсчетов запретности процессов установки и эксплуатации различных систем отопления.

Затраты на отопление, загородный дом площадью 150 м², (ориентировочно, в руб.)
Виды предстоящих расходов	Газовый котел (типа АОГВ)	Электрический котел (ТЭНы)	Твердотопливный котел (на пеллетах)	Пленочный нагреватель ПЛЭН
Проектирование подводки наружного газопровода 50 м	40000	–	–	–
Составление проекта системы отопления и установки газового котла	30000	–	–	–
Монтажные работы – наружная и внутренняя разводка газопровода	150000	–	–	–
Ориентировочная стоимость отопительного котла	45000	25000	178000	–
Затраты на монтаж и регулировку котла	20000	20000	2000	–
Стоимость самых дешевых, стальных радиаторов отопления	30000	30000	30000	–
Стоимость металлопластиковых труб и необходимых фитингов	20000	20000	20000	–
Проведение монтажа системы отопления (трубы и радиаторы)	40000	40000	40000	–
Стоимость нагревателей ПЛЭН (65% от общей потолочной поверхности)	–	–	–	92625
Затраты на профессиональный монтаж нагревателей ПЛЭН	–	–	–	75000
Итого	375000	135000	270000	167625
Эксплуатационные расходы (ориентировочно, в руб)
За использованные энергоносители (в мес.)	1600	10500	2800	1800
За использованные энергоносители, в течение одного отопительного сезона (8 мес.)	12800	84000	22400	14400
Расходы на эксплуатационное обслуживание и мелкий ремонт (в течение года)	7500	4000	4000
Суммарно за пятилетний срок активной эксплуатации	101500	440000	132000	72000

По таблице наглядно видно, что по установке затраты сопоставимы, к примеру, с монтажом электрического котла с системой труб и радиаторов. Газовая или твердотопливная системы отопления обойдутся значительно дороже.

А по эксплуатационным расходам картина несколько меняется. Ежемесячные платежи за энергоносители – чуть выше, чем при газовом отоплении, но несоизмеримо ниже по сравнению с электрическим или даже пеллетным котлом. А если учесть отсутствие других эксплуатационных расходов, а затем учесть суммарные данные денежных расходов за определенный срок (например, 5 лет) то в итоге отопление по принципу ПЛЭН становится неоспоримым лидером по экономичности среди всех иных типов отопительных систем. Таким образом, можно говорить о полной окупаемости такого «проекта» уже через 2 ÷ 3 года эксплуатации.

• Отопление ПЛЭН может использоваться и как основной, и как вспомогательный способ обогрева помещений. Проведенные практические исследования показали, что оно способно полноценно справиться со своими функциями создания комфортных условий проживания в любом климатическом поясе. Правда, все это будет возможным только в том случае, если здание получило полновесную и качественную термоизоляцию всех своих конструктивных элементов.
• Удобство такого отопления еще в том, что оно очень легко поддается автоматизации, программированию — ведь это позволяет очень гибко спланировать его работу. Например, можно заранее задать режимы работы, которые обеспечат минимально нужный нагрев помещений в то время, когда жильцы находятся вне здания, но с выводом на оптимальный, комфортный режим к предполагаемому времени их возвращения. Есть возможность включения такого обогрева в систему «умного дома» с дистанционным управлением режимами по различным каналам связи – IP, GSM и т.п.
• Нагрев элементов ПЛЭН до температур свыше 50 °С невозможен в принципе. А это означает, что они абсолютно безопасны в противопожарном отношении, даже при монтаже в полностью деревянных домах (при правильной, конечно, прокладке и коммутации электрической кабельной части).
• Обогрев помещений не сопровождается пересушиванием воздуха, сжиганием кислорода – в комнате сохраняется общий уровень влажности.
• Подобные излучения абсолютно безвредны для человеческого организма. Мало того, проведенные учеными -медиками исследования дают основания утверждать немало интересного об их целительных качествах. Так, попадая на открытые участки тела, инфракрасные лучи такой длины волны активизируют периферийное капиллярное кровоснабжение тканей, ускоряют необходимые обменные процессы. Можно сказать, что такие лучи в определенной степени компенсируют выраженные недостаток солнечного света и тепла, который характерен для холодной половины года.
• Безопасность и позитивные особенности системы ПЛЭН настолько выражены, что она полностью допущена к использованию в детских образовательных учреждениях, в том числе – в яслях и детских садах, и в лечебных заведениях, а это говорит о многом!
• Отопление с применением ПЛЭН на создаёт выраженных горизонтальных потоков воздуха. Казалось бы – несущественная мелочь, но это не совсем так. Такое движение воздуха не создает неприятных, а порой и опасных для здоровья сквозняков, и не переносит большого количества пыли, что очень важно для людей, склонных к аллергическим реакциям.
• В отличие от традиционных конвекционных схем отопления, нагрев помещений до комфортных значений температуры при работе ПЛЭН происходит очень быстро. Так, к примеру, чтобы поднять температуру в комнате с исходных 10 до комфортных 20 °С, системе ПЛЭН понадобится от получаса до 50 минут. Эта же задача для конвекционного обогрева потребует времени примерно в 10 раз больше.

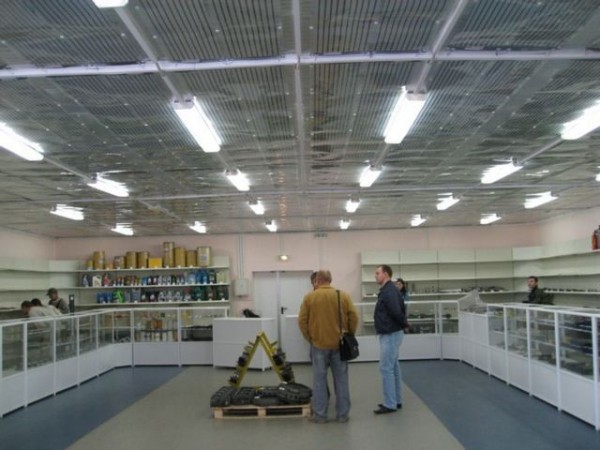

Такое огромное помещение обычным способом прогреть сложно. А отоплению ПЛЭН — это под силу

• Система отопления ПЛЭН удобна для больших помещений – при грамотном расположении нагрев осуществляется по всей площади комнаты одновременно – никакая иная система такими возможностями не обладает.

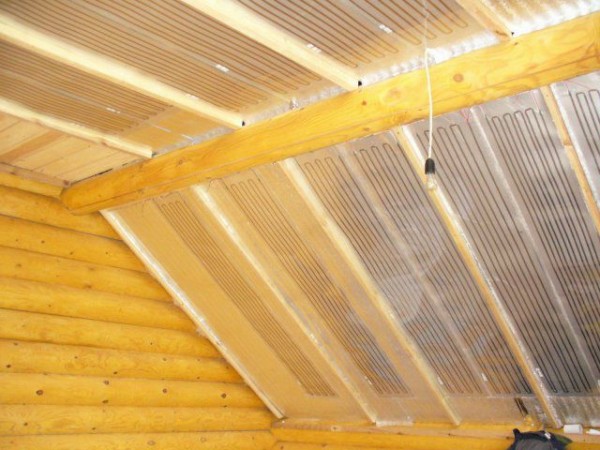

ПЛЭН — наверное, самый лучший выбор для эффективного отопления мансардного помещения

• Монтаж отопления ПЛЭН несложен, и вполне может быть проведен и самостоятельно – главное, хорошо разбираться в электротехнике. Никаких масштабных, связанных с перевозкой и подъемом тяжестей, со сваркой или иными сложными строительными, операциями стадий просто нет. Не требуется ни специальной техники, ни особого оборудования. Это – еще один значимый плюс общей экономичности системы. Работы производятся быстро, даже при больших площадях покрытия.
• Система отопления ПЛЭН абсолютно неприхотлива к внешним условиям – из-за отсутствия какой бы то ни было жидкости ее невозможно разморозить, и, кроме того, она мало восприимчива к скачкам напряжения.
• При необходимости, вся система отопления быстро демонтируется – ее можно перевезти и установить в другом месте, так как она при этом абсолютно не теряет никаких своих эксплуатационных характеристик.
• И, наконец, такая система отопления – просто находка для любителей дизайнерского украшения жилья. Сами по себе обогреватели ПЛЭН – очень тонкие, легко прячутся под любую отделку потолка (или мансардных стен), главное, чтобы это был не металл и не зеркальная поверхность.

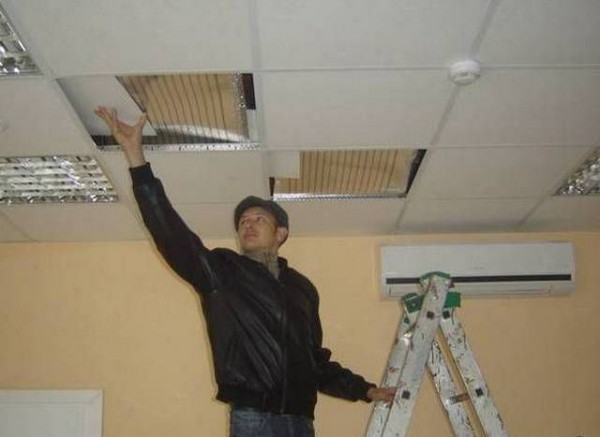

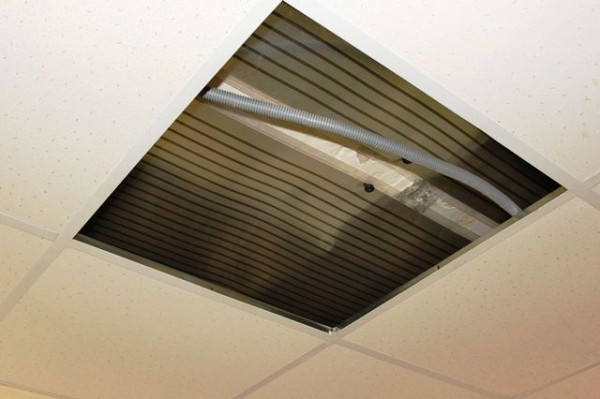

Полотна ПЛЭН очень хорошо размещаются над потолочными системами «Армстронг»

Например, отлично подходят элементы ПЛЭН для размещения над натяжным потолком – его ткань не является препятствием для сквозного проникновения через нее инфракрасных лучей. Ничуть не хуже они «чувствуют себя» в комплексе с подвесными потолками типа «Армстронг».

Ничто не мешает скрыть такие обогреватели и гипсокартонным потолком, правда, потери тепловой энергии в этом случае все же будут немного ощущаться. Гипсокартон не до конца «прозрачный» для ИК-лучей, и часть излучаемой энергии будет потрачена на ненужный, в принципе, подогрев потолка. Но это — не столь существенные убытки, чтобы отказываться от такого оформления.

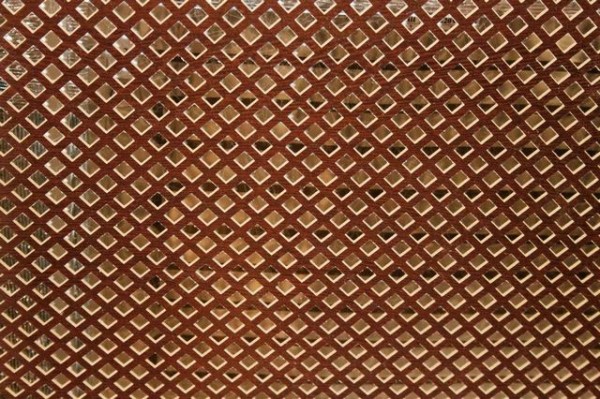

Оригинальные отделочные решетки — не препятствие для инфракрасного потока энергии

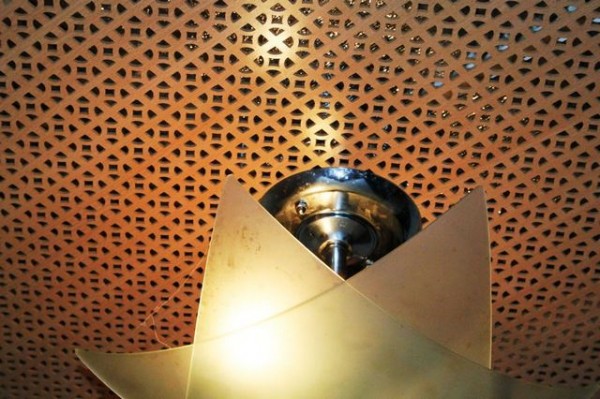

Стала пользоваться популярностью оригинальная решетчатая отделка потолков или стенок, сделанная из дерева или МДФ. За такими панелями можно отлично спрятать ПЛЭНы – обогреватели будут практически незаметны, а эффективность отопления в этом случае – отличная.

Декоративная решетка на потолке закрывает смонтированное отопление ПЛЭН

Одним словом, перед хозяином дома, задумавшем особенное интерьерное оформление своего жилья, открываются очень широкие возможности.

• Активно применяют отопление ПЛЭН для поддержания нужного микроклимата в сельскохозяйственных придомовых постройках.

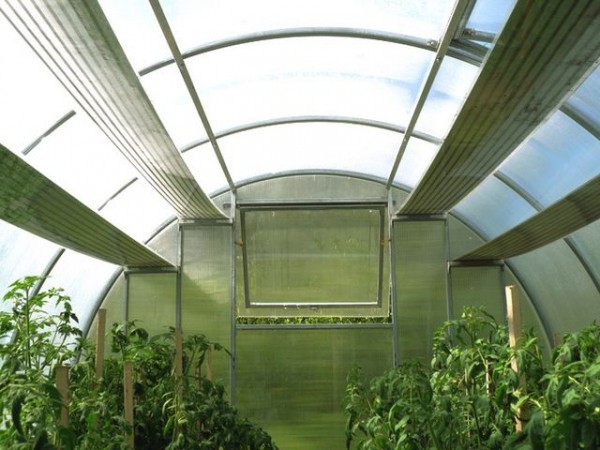

Незаменимыми становятся ПЛЭН и в агротехнических вопросах

Так, можно с помощью такого обогрева поддерживать нужную температуру в теплице или проводит периодический подогрев в птичнике.

Форма выпуска обогревателей ПЛЭН

Форма выпуска ПЛЭН, у разных производителей может иметь свои особенности, например, по ширине элемента или по общей длине. Тем не менее, общая тенденция сохраняется, и по своим эксплуатационным характеристикам все нагреватели примерно идентичны. Например, очень популярны обогреватели ПЛЭН, выпускаемые в трех типоразмерах по ширине – 350, 510 и 650 мм. При этом у пленочных элементов 350 и 510 мм – по две «чистых» монтажных области – только по краям, а у элементов 650 мм – три, по краям и по центру.

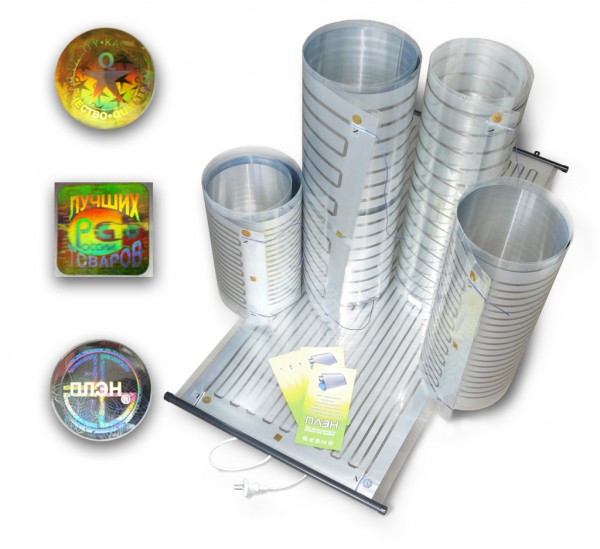

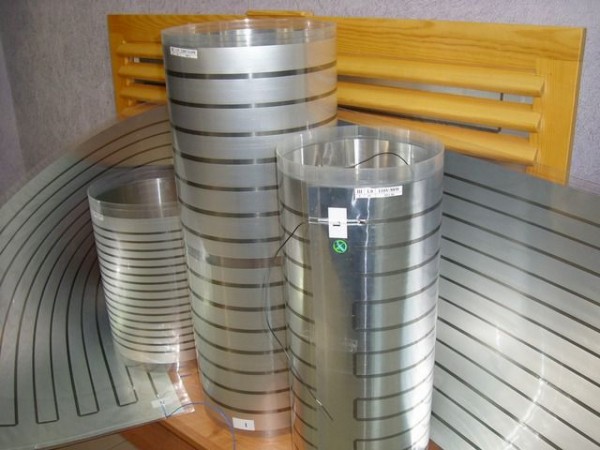

Различные формы выпуска пленочных обогревателей

Какими характеристиками обладают подобные обогревательные элементы:

• Они могут быть рассчитаны на питание переменным током 73, 110 или 220 В (чаще всего применяются элементы на 220 В, ± 15%, 50 Гц)
• Удельная мощность примерно 100 Вт/м² — номинальная, 175 Вт/м² — максимальная.
• Максимальная температура нагрева – до 45 ÷ 50 °С.
• Длина волны излучаемого ИК-потока – не свыше 9.0 мкм.
• Потребляемый ток – 1 А, пиковое значение – до 1,2 А.
• Общая толщина полотна пленочного элемента в сборе – не более 1,0 мм
• Масса пленочного нагревателя (удельная) – до 330 г/м².

Если кто-то из читателей ранее занимался инфракрасными теплыми полами, то он помнит, что там допускалась нарезка полос в требуемый размер по заводским меткам с последующей изоляцией мест реза. В случае с ПЛЭН подобное полностью исключается – расположение токопроводящих нагревательных проводников таково, что никаких изменений в размер заводской полосы вносить нельзя. Производитель выпускает достаточно широкий ряд типоразмеров обогревателей ПЛЭН, с указанными выше вариантами ширины и длиной от 1000 до 5000 мм. Таким образом, всегда есть возможность приобрести максимально подходящий под конкретные условия того или иного помещения. Соответственно с линейными размерами обогревательных полотен, варьируется и их суммарная мощность нагрева.

Ширина ПЛЭH – 350 мм		Ширина ПЛЭH – 510 мм		Ширина ПЛЭH – 650 мм
Длина и напряжение питания	Мощность	Длина и напряжение питания	Мощность	Длина и напряжение питания	Мощность
ПЛЭH – 1000 мм (73 В)	60 Вт	ПЛЭH – 1000 мм (110 В)	87 Вт	ПЛЭH – 1000 мм (110 В)	111 Вт
ПЛЭH – 1000 мм (110 В)	60 Вт	ПЛЭH – 1500 мм (220 В)	130 Вт	ПЛЭH – 1500 мм (220 В)	166 Вт
ПЛЭH – 1500 мм (110 В)	89 Вт	ПЛЭH – 2000 мм (220 В)	173 Вт	ПЛЭH – 1900 мм (220 В)	210 Вт
ПЛЭH – 2000 мм (220 В)	119 Вт	ПЛЭH – 2400 мм (220 В)	208 Вт	ПЛЭH – 2500 мм (220 В)	276 Вт
ПЛЭH – 2500 мм (220 В)	149 Вт	ПЛЭH – 3000 мм (220 В)	260 Вт	ПЛЭH – 3000 мм (220 В)	332 Вт
ПЛЭH – 3000 мм (220 В)	179 Вт	ПЛЭH – 3400 мм (220 В)	295 Вт	ПЛЭH – 3400 мм (220 В)	376 Вт
ПЛЭH – 3500 мм (220 В)	208 Вт	ПЛЭH – 4000 мм (220 В)	347 Вт	ПЛЭH – 4000 мм (220 В)	442 Вт
ПЛЭH – 4000 мм (220 В)	238 Вт	ПЛЭH – 4600 мм (220 В)	399 Вт	ПЛЭH – 4400 мм (220 В)	486 Вт
ПЛЭH – 4500 мм (220 В)	268 Вт	ПЛЭH – 5000 мм (220 В)	434 Вт	ПЛЭH – 5000 мм (220 В)	552 Вт
ПЛЭH – 5000 мм (220 В)	298 Вт

Помимо, собственно, самих нагревателей ПЛЭН, для их установки обязательно приобретаются фольгированные утеплительные материалы (типа изофол или изолон толщиной порядка 3 мм) – чтобы весь тепловой поток направлялся в нужную сторону и не расходовался на ненужный прогрев перекрытия.

Вместе с полотнами ПЛЭН приобретается необходимая электротехническая арматура

Кроме того, обязательным элементом системы такого отопления станет терморегулятор. Он будет отслеживать температуру в помещении, сравнивать ее с заданными установками и включать по мере необходимости электропитание на ПЛЭНы, чтобы всегда поддерживать необходимый комфортный микроклимат.

Основные понятия о монтаже отопления ПЛЭН

Теперь о том, что необходимо знать для проведения самостоятельного монтажа подобной системы отопления.

• Прежде всего, в любом случае полотна ПЛЭН должны крепиться только на термоотражающий изоляционный материал (изолон). Причем площадь покрытия потока или мансардных наклонных стен изолоном в этом случае должна быть близка к 100% (кроме, пожалуй, скрытых аварийных выходов из помещения).

Полосы термоизолятора крепят таким образом, чтобы не оставалось «голых» мест. Рекомендовано укладывать их не в стык, а в нахлест с величиной перекрытия порядка 20 – 30 мм.

Изолон крепят любым удобным и доступным способом. Главное, чтобы он очень прочно удерживался на поверхности, так как он станет затем основой для монтажа обогревательных пленочных элементов. Например, некоторые производители ПЛЭН предлагают в комплект к своим обогревателям специальные универсальные крепежные элементы, которые подходят для любой поверхности потолка или стен, и обеспечат надёжную фиксацию и утеплителя, и самой нагревательной пленки.

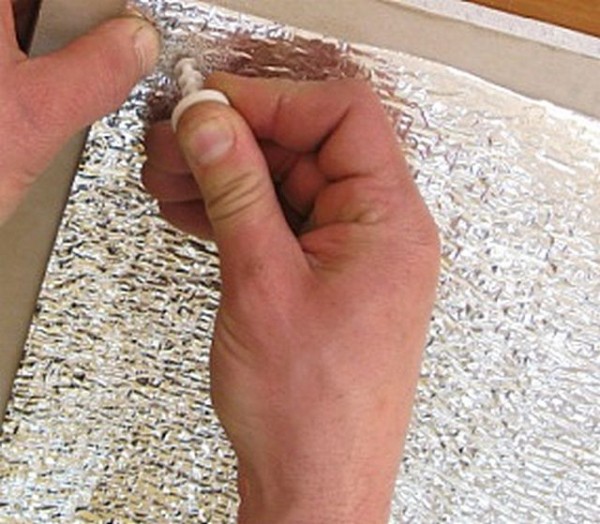

Изолон можно закрепить с помощью универсальных крепежных пластиковых элементов

• Площадь покрытия потолка полотнами ПЛЭН должна быть от 50 до 100% — в зависимости от климатических особенностей региона. Чаще всего останавливаются на плотности покрытия в пределах 80 – 85%.
• Полотна ПЛЭН располагают таким образом, чтобы контактные провода оказались как можно ближе к планируемому месту коммутации цепи – так будут меньше затраты на кабель-каналы и на провода. Нигде и никогда полотна ПЛЭН не могут пересекаться одно с другим.
• Крепить полотно к изолированной поверхности потолка можно по-разному – все зависит от материала основы. Если обстоятельства позволяют, то самым удобным способом будет, конечно, строительный степлер – работа пойдет максимально быстро.

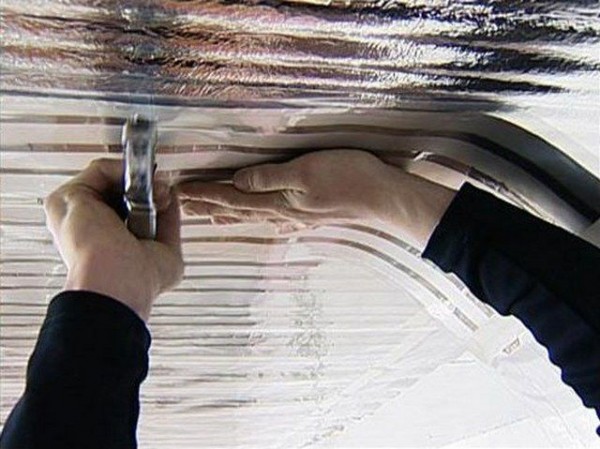

Быстрее всего, конечно, крепить на скобы степлером, если есть такая возможность

Можно использовать саморезы с широкой шляпкой или пресс-шайбой. В том случае, если перекрытие бетонное, придется сверлить отверстия под дюбели или под уже упоминавшиеся универсальные пластиковые крепёжные элементы – их будет вполне достаточно, так как нагрузка совсем невелика.

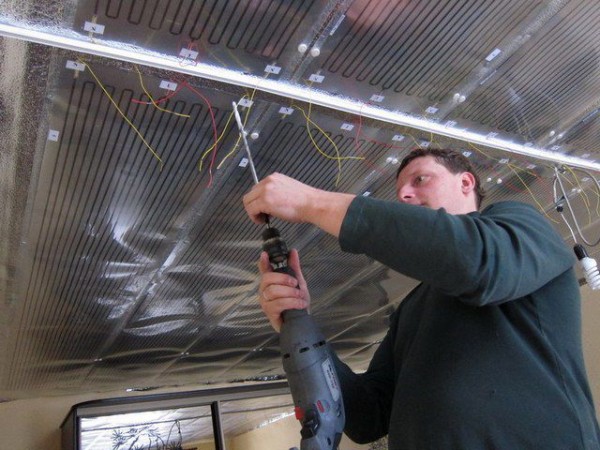

Если потолок — бетонная плита, то придется повозиться подольше

Никакой регламентации по вопросам количества крепежа на погонный или квадратный метр ПЛЭН нет – главное, чтобы полотно не провисало. Чтобы иметь основание для предварительных расчетов, можно примерно ориентироваться на 8 – 9 крепежных точек на квадратный метр полотна.

Очень важный момент – все крепления ПЛЭН производятся исключительно в пределах выделенных для этого прозрачных монтажных полей! Проделывание любых отверстий в других областях полотна категорически запрещено.

• Если планируется установка декорирующего покрытия, например, подвесного потолка, то следует учесть, что расстояние от смонтированных ПЛЭН до закрывающей плоскости должно быть в пределах от 10 до 150 мм — в любом случае воздушный зазор является обязательным.

Между ПЛЭН и подвесным потолком обязательно выдерживается воздушный зазор от 10 до 150 мм

Электромонтажные работы проводят в соответствии с прилагаемыми к ПЛЭН схемами подключения. По большому счету, эту часть работы лучше всего передоверить опытным электрикам – они смогут и правильно рассчитать сечение кабеля в зависимости от общей мощности, и провести правильную разводку. Например, в производственных условиях к подобным работам допускаются квалифицированные специалисты с третьей группой допуска.

• Схемы подключения потолочного отопления ПЛЭН выглядят примерно таким образом:

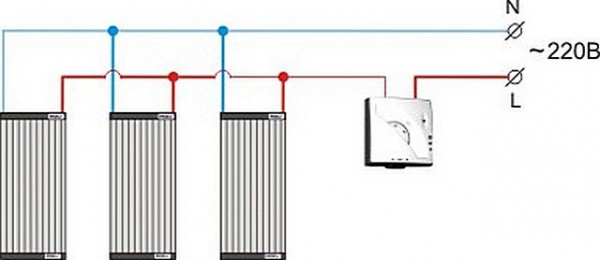

Простейшая схема подключения ПЛЭН к электропитанию и термостату

Полотна ПЛЭН включены в сеть параллельно, а терморегулятор установлен в разрыв фазы.

• Если внимательней посмотреть таблицу с типоразмерами ПЛЭН, то можно увидеть, что там есть образцы на 73 или на 110 В. Они – небольшие по размерам, и предназначены для ограниченных — узких, сложных по конфигурации участков потолка, там, где большое полотно попросту не поместится. В этом случае подключение ведется с важной особенностью. Например, два полотна на 110 вольт должны быть соединены между собой последовательно.

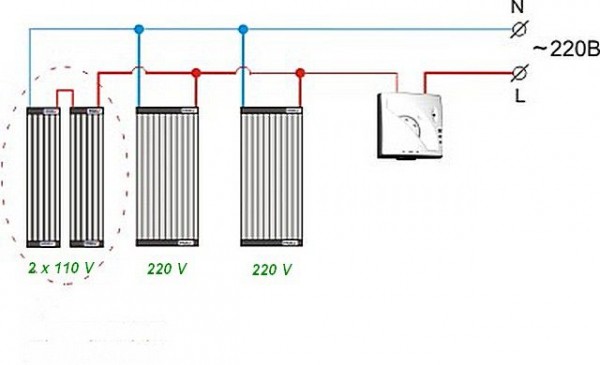

Схема при использовании компактных полотен с напряжением питания 110 В.

Понятно, что если применяются полотна на 73 вольта, то их в последовательной цепи должно стать 3 штуки – в сумме должно все равно получиться 220 В.

• Еще один нюанс. Терморегулятор ставится в разрыв цеп на фазе только в том случае, если ток суммарной нагрузки не будет превышать 9 А. Когда ток выше, применяется иная схема включения – с использованием специального устройства, называемого модульным контактором.

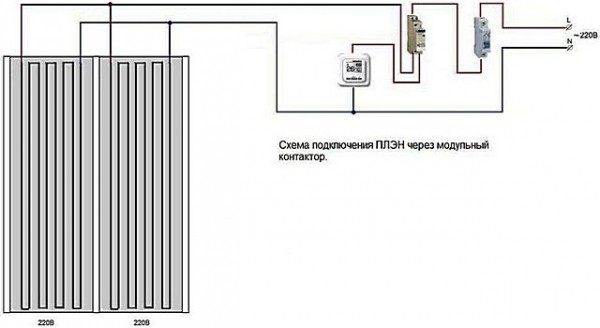

При высокой нагрузке (ток более 9А), термостат включается через цепь модульного контактора

Главная задача модульного контактора – убрать излишне большую нагрузку с контактора терморегулирующего устройства, так как термостат – достаточно тонкий и точный аппарат, которому перегрев абсолютно не нужен.

Все контактные соединения необходимо проводить с помощью пайки с обязательным двухслойным изолированием термоусадочной трубкой.

• Теперь – о месте правильной установки самого терморегулятора. Дело в том, что в системе ПЛЭН чаще всего не предусмотрено дополнительных температурных датчиков, и функция за контролем текущей температуры в помещении возложена на сам термостат. Таким образом, он и сам снимает показания, и сам вырабатывает сигналы управления на запуск или паузу в работе обогревателей. Именно это обстоятельство накладывает особые требования по выбору места для прибора управления.

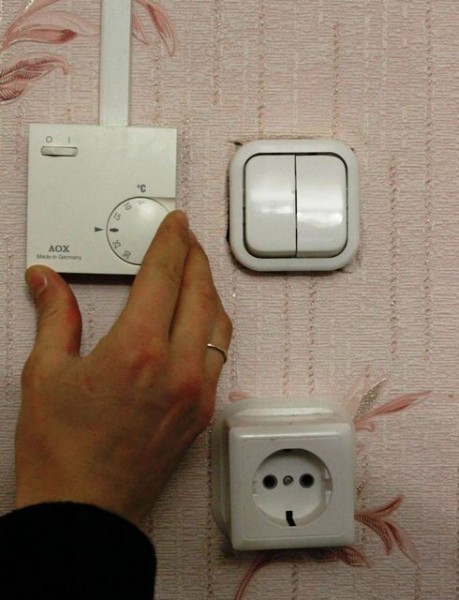

Очень важно — правильно выбрать место для термостата

— Терморегулятор располагают на высоте не менее 1000 и не более 1500 мм от пола. Очень часто его расположение может совмещаться со стандартными местами выключателей.

— Следует категорически исключить даже малейшую вероятность попадания на прибор прямых солнечных лучей от окна.

— Чтобы прибор работал корректно, не допускается его установка в непосредственной близости от окон и дверей – в местах, где температура воздуха может отличаться от общего «фона» в комнате. Не должен стоять терморегулятор и на участках, на которых часто господствуют сквозняки.

— Чтобы исключить влияние температуры стены на датчик терморегулятора, под корпус прибора при его монтаже на стену обязательно устанавливают прокладку из термоизоляционного материала (возможно, того же изолона) толщиной порядка 5 мм.

Точно настроенный терморегулятор буде поддерживать температуру в комнате с очень высокой точностью. Падение даже на 1 градус приведет к включению электропитания на ПЛЭНы. И соответственно, при достижении нужного уровня немедленно будет выработан сигнал на паузу в работе.

Хорошо отлаженная система, по большому счету, вообще не нуждается в отключении в течение всего года. Не секрет, что и летом бывают весьма прохладные вечера и ночи, а ПЛЭН всегда поддержит нужную, заранее выставленную пользователем температуру. Разница будет лишь в том, что зимой система будет включаться по нескольку раз за час, а летом – за день, а может быть – и за неделю.

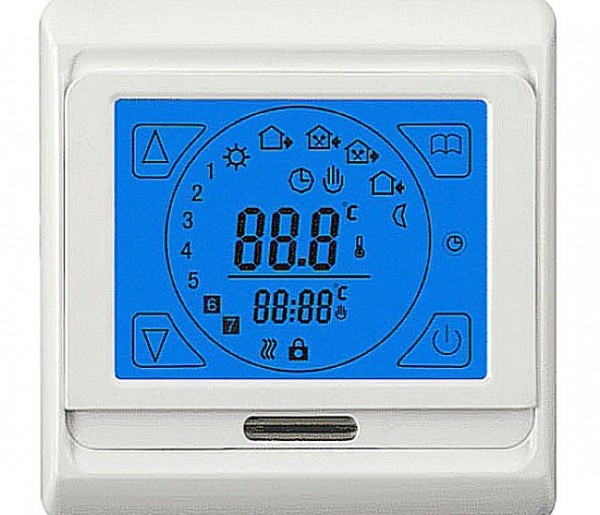

Современные электронные термостаты обладают огромным количеством интересных возможностей

Кроме того, современные электронные терморегуляторы открывают массу иных интересных возможностей – программирование режимов работы днём и ночью, по времени суток, по дням недели — выборочно по рабочим, выходным и праздничным дням, с учетом времени льготных тарифов и многое другое.

Несколько важных замечаний

Чтобы логически закончить публикацию, есть необходимость подчеркнуть несколько важных моментов, без которых использование системы ПЛЭН будет невозможным или неэффективным.

• Уже упоминалось, что система отопления ПЛЭН безусловно докажет свою эффективность и экономичность только при условии надежной термоизоляции здания. Бесполезно ждать недорогого комфорта, если тепло улетает через стены, окна или двери на улицу.
• Мало того, не следует думать, что, установив такую систему только в одной комнате можно решить все проблемы. Если остальные помещения не отапливаются, такой нагрев эффективным не станет.
• Не следует открывать форточки в холодное время года, если показалось, что в помещениях слишком жарко. Уместнее будет просто снизить заданное значение температуры – в комнатах быстро станет прохладнее. Так как при работе ПЛЭН никакого расходования кислорода нет, то особым мер по вентиляции предпринимать и не стоит.
• Уже говорилось, что нет смысла отключать на лето систему – просто установите нужную температуру, и система сама решит, стоит ли включать питание.
• В паспортных данных указывается, что номинальный расход энергии при стабильной работе и хорошем утеплении здания – около 15 Вт/час на квадратный метр. Это рассчитано на поддержание температуры в помещении на уровне 20 °С. Если требуется ее повысить или понизить, то и потребляемая мощность пропорционально изменится в ту или иную сторону примерно на 5% за каждый градус.
• Характерная особенность – граница ощущения максимального комфорта при инфракрасном лучевом обогреве снижена примерно на 3 градуса. Например, если при конвекционном отоплении наиболее приятной атмосферой ощущается нагрев до 23 °С, то при ПЛЭН такие же ощущения будут уже при 20 °.
• При подключении электросхемы не следует забывать об отдельном силовом автомате в распределительном щитке, специально предназначенном для этой системы отопления.
