Водопровод своими руками: от проекта до монтажа труб

Проложить в доме или квартире водопровод своими руками – задача довольно сложная, но все же посильная даже для тех, кто ранее не сталкивался с подобными задачами. Потратив некоторое время на подготовку, вы сможете с успехом выполнить проектные и монтажные работы, при этом сэкономите на оплате услуг профессиональных сантехников.

Естественно, прежде чем браться за инструменты, стоит изучить всю доступную информацию. И для этого мы постарались ниже привести основные данные, которые могут быть вам полезны.

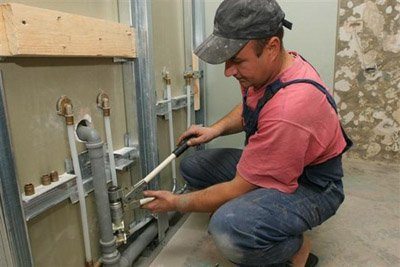

При наличии навыков можно самому собрать систему водоснабжения дома

Проектировка системы водоснабжения

Источник воды

Если нам нужно сконструировать систему водоснабжения в квартире, то сложностей не возникает практически никогда. Связано это с тем, что при централизованном водоснабжении требуется проложить буквально несколько метров труб для соединения ввода в помещение со всеми точками потребления (а их будет две или три).

При необходимости подключиться к магистрали можно и самостоятельно

Куда сложнее разбираться с водоснабжением частного дома:

• Для начала нам необходимо определиться с источником. Если в населенный пункт проведен магистральный водопровод, то нам необходимо согласовать подключение к нему в горводоканале или другом разрешительном органе.

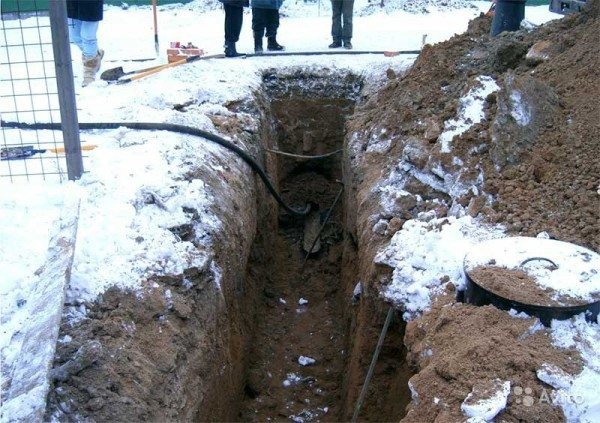

• Следующий вопрос – соединение магистрали с домом. Здесь довольно часто приходится решать, как проложить водопровод под дорогой, поскольку далеко не всегда коммуникации закладываются до асфальтирования. Самым разумным выходом в этой ситуации будет привлечение строительной техники, а именно – установки для горизонтально-направленного бурения.
• Если же вы не хотите тратиться, или вам нужно пересечь дорогу длиной не более 8 – 10 м, то можно попробовать справиться и своими руками. Специалисты на вопрос о том, как сделать прокол через дорогу для водопровода, рекомендуют использовать горизонтальный бур с удлиняющими штангами. Конечно, трудоёмкость процедуры весьма велика, но если у вас времени больше чем денег – стоит попробовать.

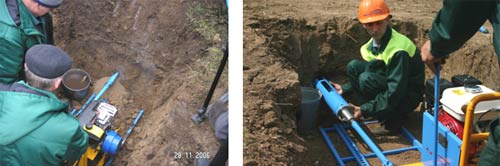

Установка для горизонтального бурения

Обратите внимание!
Согласно СНБ 3.03.02-97 расстояние от водопровода до дороги составляет не менее 2 м от края бортового камня.
Впрочем, в каждой конкретной ситуации стоит решать вопрос отдельно, поскольку часто эти нормы игнорируются ранее проложенными коммуникациями.

• Если же магистрального водопровода нет, то необходимо обустраивать отдельный источник. В этом качестве могут выступать различные колодцы и скважины, оборудование специальными насосами для поставки воды в дом.
• Для более эффективного использования источника помимо насоса стоит установить расширительный бак для хранения запаса воды. Наличие такого бака будет способствовать равномерному напору в трубах, и пользоваться водопроводом можно будет сразу, не дожидаясь, пока насос закачает очередную порцию воды.

Обратите внимание!
Установка расширительных баков также позволяет минимизировать расходы электроэнергии и увеличит ресурс насоса за счет более редкого его включения.

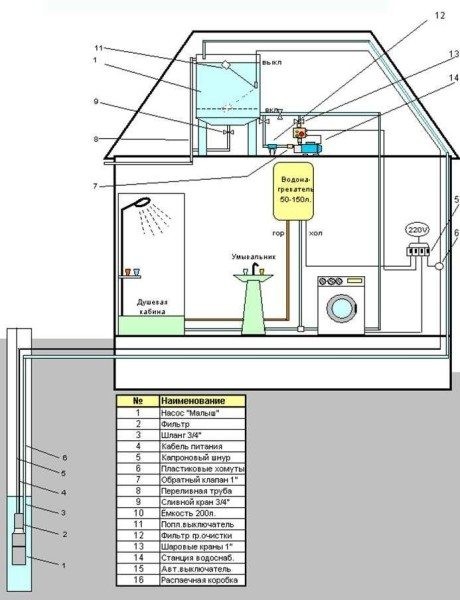

Схема водопровода на базе скважины

• Наконец, нужно подумать и о комфорте. В частном доме единственным источником горячей воды будет электрический, газовый или твердотопливный нагреватель, потому при планировании коммуникаций для этого устройства стоит предусмотреть отдельное место.

Трубная разводка в пределах дома

В пределах самого дома тоже нужно спроектировать трубную разводку. Конечно, лучше всего, если все точки потребления будут находиться максимально близко к месту ввода, но так бывает далеко не всегда.

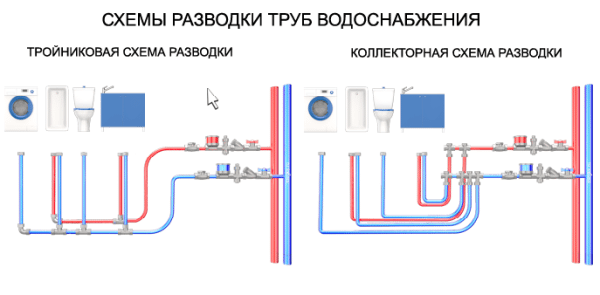

Схемы последовательной и параллельной разводки

Здесь может быть два варианта планировки:

• Более экономичной является так называемая последовательная разводка. От стояка прокладываем один контур, проходящий вдоль всех точек потребления, и напротив каждой точки выполняем врезку тройника. Через тройник подключаем кран к водопроводу, экономя таким образом значительные объемы материала.
• Минусом последовательной разводки является нестабильность напора: как только мы открываем один кран, в остальных давление падает практически до нуля.
• Именно по этой причине применяется коллекторная (параллельная) разводка. К стояку подключается коллектор с несколькими выводами, и к этим выводам присоединяются контуры горячего и холодного водоснабжения – по одному на каждую точку потребления. Цена такого решения будет существенно выше, но в больших домах стоит реализовать именно такую схему.

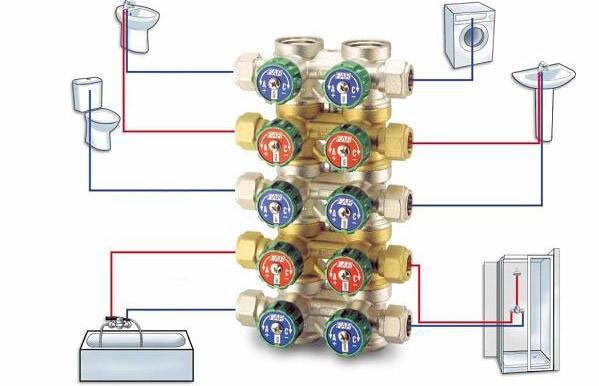

Коллектор для водопровода

Наконец, не стоит забывать и о сливе. Обычно установка водопровода осуществляется параллельно с монтажом канализационной сети, так что обязательно следует учитывать необходимость прокладки труб для отвода стоков.

Инструменты и материалы

Выбираем трубы

Когда наш проект готов, следует определиться с тем, какие материалы мы будем применять для его реализации на практике. И в первую очередь нужно выбрать подходящие трубы, поскольку именно от них во многом зависит надежность и долговечность всей системы.

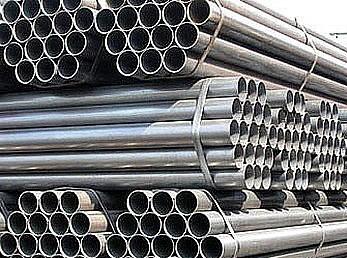

Стальные изделия для водопровода

Для анализа доступных на сегодняшний день вариантов стоит изучить следующую таблицу:

Материал	Преимущества	Недостатки
Чугун	Высокая прочность. Устойчивость к коррозии. Невосприимчивость к температурным деформациям.	Значительная масса. Низкая стойкость к ударным воздействиям и трещинам. Сложный монтаж. Высокая цена.
Сталь	Хорошие механические показатели. Возможность соединения по различным технологиям. Широкий ассортимент.	Значительная масса. Склонность к образованию ржавчины.
Медь	Химическая инертность: материал не ржавеет при воздействии воды, не подвержен коррозии. Высокая пластичность. Привлекательный внешний вид.	Найти медные трубы подходящего диаметра довольно сложно. Один из наиболее дорогих вариантов.
Металлопластик	Устойчивость к химическим и температурным воздействиям. Обширный ассортимент соединительных фитингов. Хорошо переносят перепады напора.	Материал достаточно дорогой (по сравнению с другими пластиковыми изделиями). Для монтажа используются дорогостоящие инструменты и фитинги.
Полипропилен	Трубы обладают приемлемыми эксплуатационными показателями. Длинные отрезки легко гнутся, что дает возможность выполнять прокладку на криволинейных участках. Сварка полипропилена позволяет формировать неразъемные соединения с высокой герметичностью. Стоимость материала вполне доступна.	Несколько уступают другим разновидностям по механической прочности. Имеют меньший срок эксплуатации, особенно в системах горячего водоснабжения.
Полиэтилен	Материал устойчив к коррозии, обладает низкими показателями диффузии. Трубы отличаются гибкостью и эластичностью, что позволяет им переносить различные деформации без нарушения целостности. Цена также вполне привлекательна.	Механическая прочность относительно невелика, но вполне достаточна для применения в быту. При воздействии высокого давления или температуры больше +950С материал может деформироваться.

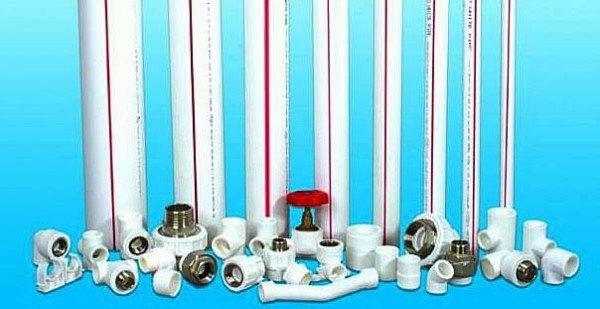

Для изготовления коммуникаций активно используются различные полимеры

Как видно из таблицы, разные материалы для водопровода обладают разными достоинствами и недостатками. Впрочем, чаще всего для самостоятельной прокладки системы используют именно полимерные трубы, или же комбинируют изделия: наружную часть, проложенную под землей, делают из чугуна или плотного сшитого полиэтилена (PEX), а внутреннюю – из полипропилена или металлопластик.

Подбираем инструменты

Помимо самих труб, а также подходящих к ним фитингов и запорной арматуры нам понадобятся еще и инструменты.

Если мы будем прокладывать всю систему своими руками от начала и до конца, то стоит приобрести:

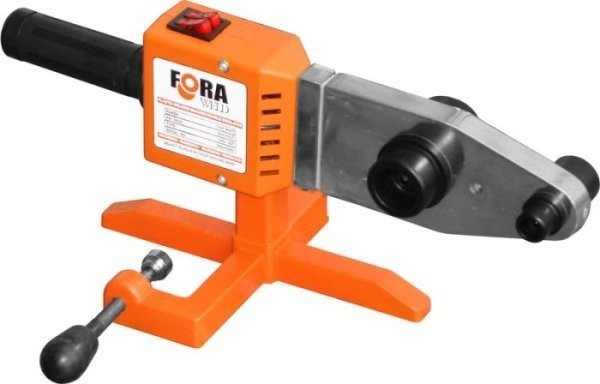

Паяльник с насадками разного диаметра

• Штроборез или перфоратор для работы с несущими конструкциями.
• Пилу по металлу или пластику (в зависимости от того, какие трубы мы будем укладывать).
• Сварочный аппарат (если планируется монтаж неразъемных соединений стальных патрубков).
• Паяльник с припоем (соответственно, для медных труб)
• Труборез – специальный инструмент, который облегчит процесс подгонки изделий по размеру.

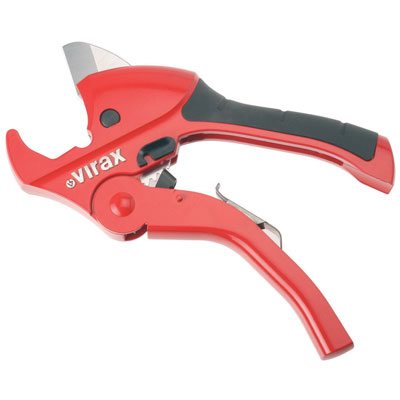

Труборез для пластика

• Паяльник для пластиковых труб или обжимку для пресс-фитингов.
• Набор сантехнических инструментов – разводные и рожковые гаечные ключи, торцовки для зачистки кромки трубы и т.д.
• Уровень и рулетку.
• Ручной инструмент.

Также не лишним будет позаботиться о наличии достаточного количества прокладок и сантехнической подмотки. С помощью этих деталей мы будем обеспечивать герметичность мест присоединения запорной арматуры.

Монтаж системы

Открытая и скрытая прокладка

В этом разделе мы расскажем, как сделать водопровод самостоятельно.

И начнем с подготовки основания, на которое будут устанавливаться трубы:

• Наименее затратной является открытая прокладка. При этом все контуры размещаются вдоль стен помещения и фиксируются на основании с помощью хомутов. Фиксацию следует делать достаточно жесткой, чтобы предотвратить случайное смещение трубы, но при этом крепеж не должен пережимать изделие и деформировать его.
• Однако многим не нравится внешний вид водопроводных труб, и потому на открытых участках их прокладывают в толще стены. Для этого в материале конструкции проделываем штробы с помощью штробореза или перфоратора, закрепляем в них коммуникации и замазываем пазы строительным раствором.
• Можно принять и компромиссное решение. В этом случае прокладываем все трубы открыто, но скрываем их за декоративными коробами. Это тем более удобно, если замаскировать нужно относительно небольшой участок, поскольку остальные части контура и так скрыты за мебелью (например, кухонным гарнитуром).

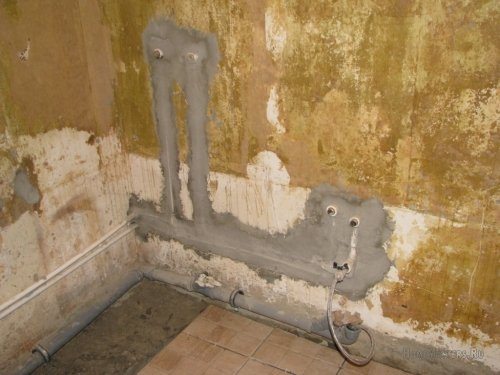

Фото коммуникаций, заделанных в толщу стены

Соединения труб

Теперь пора обсудить собственно вопрос монтажа водопроводной сети. Какой бы материал мы ни выбрали, трубы в любом случае будут соединяться с помощью фитингов – прямых муфт, угольников, отводов и т.д. Конструкция фитинга и методика его закрепления на трубе зависит от технологии монтажа.

Своими руками проще всего собрать водопровод на сварных фитингах или с помощью специальных приспособлений для металлопластиковых труб. Оба этих варианта мы и рассмотрим в этом разделе.

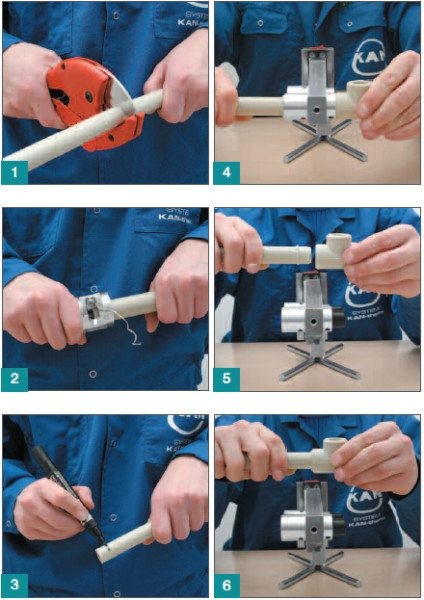

Алгоритм пайки труб

Сварка применяется для соединения труб из полимера:

• Изделия отрезаем по размеру, тщательно зачищая края. Если в состав трубной стенки входит металлическое армирование – удаляем его, чтобы не снижать качество сварки.
• Подбираем фитинг, диаметр которого соответствует диаметру трубы, а конфигурация – поставленной задаче.
• Трубу и фитинг присоединяем к насадкам паяльника. Включаем паяльник и прогреваем детали столько, сколько того требует инструкция (время зависит от толщины пластика и мощности аппарата).
• Снимаем детали с насадки и соединяем, вдвигая трубу в фитинг без вращения. Фиксируем в течение 30 секунд, после чего отпускаем и даём пластику полимеризоваться. Пользоваться соединением можно уже через полчаса – час.

Обратите внимание!
При снятии материал трубы не должен прилипать к насадке, в противном случае возможны проблемы с соединением.
Если на паяльнике остаются фрагменты пластика, значит, тефлоновое покрытие пришло в негодность и рабочий элемент нужно заменить.

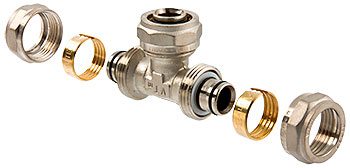

Конструкция с зажимными гайками

Металлопластиковые трубы можно соединять с помощью фитингов различной конструкции.

Менее надежными, но в то же время более простыми в установке являются зажимные:

• Отрезаем трубу по размеру и надеваем на ее край гайку и хомут, который будет зажимать конструкцию в фитинге.
• Обязательно развальцовываем торец трубы калибратором – это позволит избежать деформации уплотнительных колец.

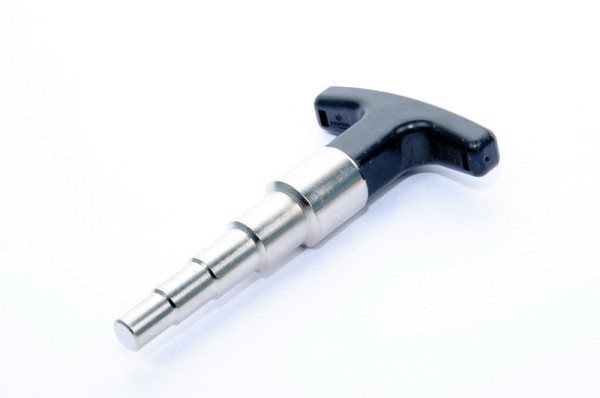

Инструмент для калибровки

• Вставляем фитинг в развальцованную трубу, выравниваем зажимной хомут и завинчиваем гайку до упора. Признаком того, что мы приложили достаточное усилие, является легкое потрескивание хомута.

Пресс-муфты являются более надежными, но для их установки требуется навык и специальный инструмент:

• Обрезанный в размер фрагмент трубы калибруем, тщательно выравнивая внутренний просвет.
• Надеваем на край обжимную гильзу.
• Штуцер вставляем в откалиброванный патрубок, дополнительно защищая соединение от коррозии диэлектрической прокладкой.
• Фиксируем соединение специальными клещами. В клещи для этого устанавливается вставка, диаметр которой соответствует диаметру соединяемой трубы.
• Если мы все сделали правильно, то такое крепление должно выдерживать рабочее давление до 10 Бар.

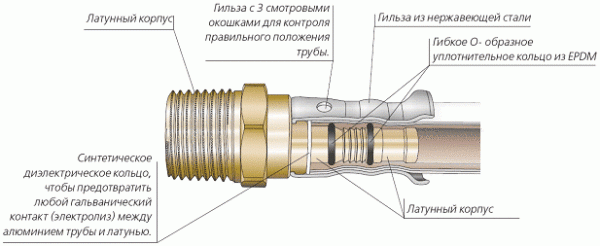

Устройство пресс-муфты

По одной из перечисленных методик собирается вся система водопровода. После этого нам останется только установить запорную арматуру, подключить краны и смесители, а также выполнить пробный пуск. Если протечек на стыках не обнаружено – значит, мы все сделали правильно!

Заключение

Обустроить водопровод своими руками может каждый, но вот сделать это качественно и обеспечить системе длительный срок эксплуатации получится только у того, кто потратит время и тщательно изучит все аспекты предстоящей задачи. Более подробно ознакомиться с особенностями самостоятельной прокладки водопроводных труб можно, просмотрев видео в этой статье.
