Самый простой самодельный ленточный шлифовальный станок, фото и описание.

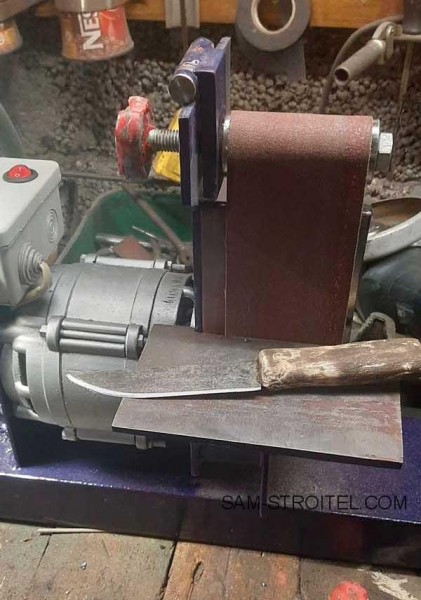

Привет всем! Хочу показать станок который сделал мой отец. Для время провождения и практической пользы. Станок сделан из металлолома и старого электродвигателя. Далее на фото.

Самодельный простой ленточный шлифовальный станок

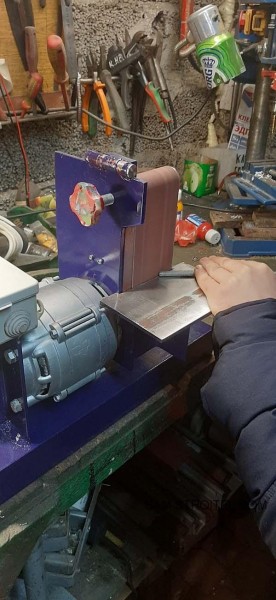

Основание станка сделано из куска швеллера 120 мм, крепление для двигателя — из уголков, вертикальная стойка из пластины.

Самодельный простой ленточный шлифовальный станок

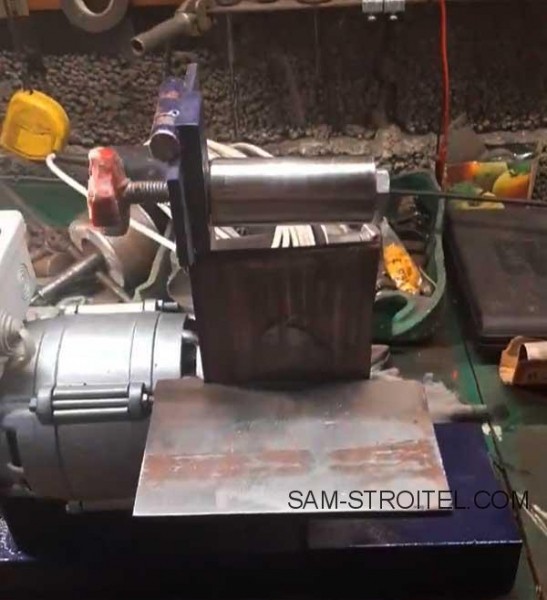

Двигатель слабенький, но мощности хватает.

Самодельный простой ленточный шлифовальный станок

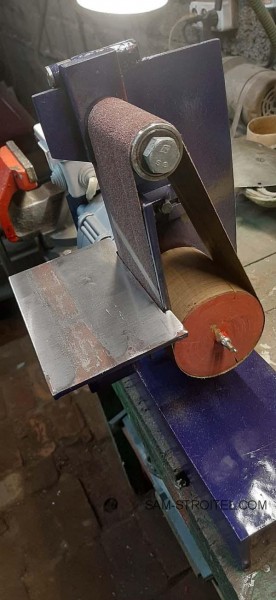

Нижний ролик, он же ведущий, сделан из древесины, верхний — из подшипников, куска круглой трубы и болта.

Самодельный простой ленточный шлифовальный станок

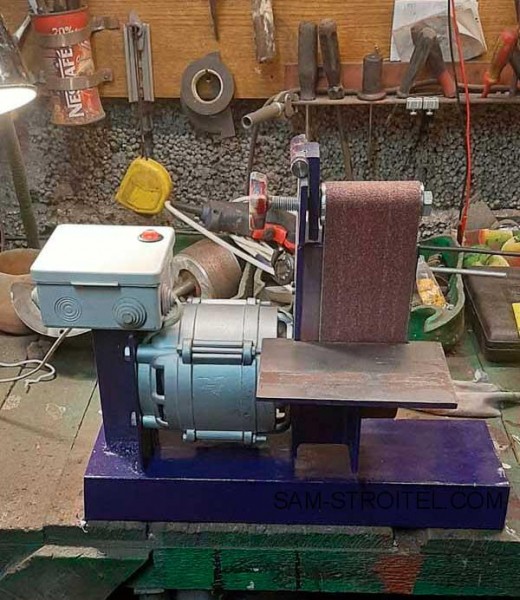

Столик выполнен из металлической пластины.

Самодельный простой ленточный шлифовальный станок

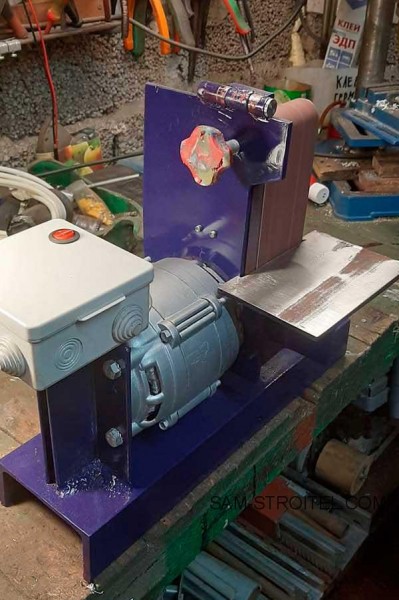

Натяжка и регулировка ленты осуществляется с помощью шарнира и регулировочного болта. Чтобы снять ленту, нужно ослабить винт, затем одеваем новую ленту и вкручиваем винт, пока лента не натянется.

Самодельный простой ленточный шлифовальный станок

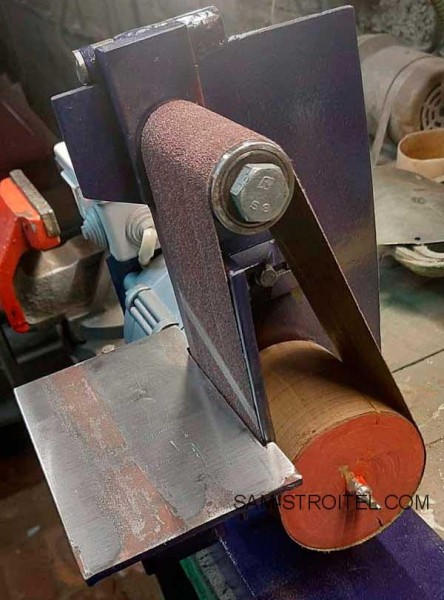

Простая и практичная конструкция станка, пользоваться удобно, лента меняется и натягивается быстро.

Самодельный простой ленточный шлифовальный станок

Рекомендуем посмотреть ещё один самодельный ленточный шлифстанок

В этом видео, показан процесс установки ленты и её натяжка.

Автор: Михаил Колмак.
