Водопровод из ПНД своими руками – особенности монтажа

На рынке материалов для коммуникаций одну из лидирующих позиций занимают трубы из ПНД (полиэтилена низкого давления). Они обладают рядом положительных качеств, среди которых и простота монтажа, что позволяет собирать водопровод даже неспециалистам в этом деле. Ниже мы подробно рассмотрим, как выполняется монтаж водопровода из ПНД труб.

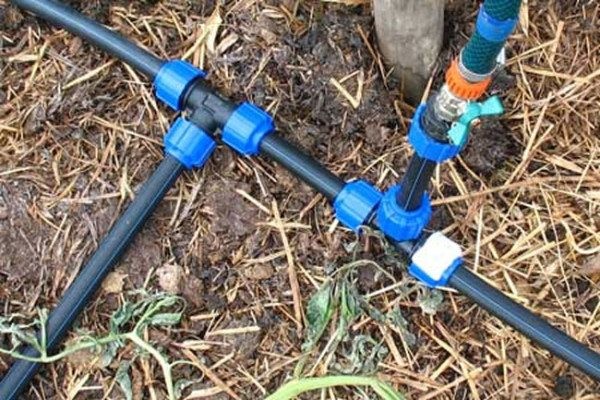

ПНД трубопровод

Общие сведения

ПНД является надежным и в то же время долговечным материалом.

Среди его достоинств можно выделить такие качества:

• Устойчивость коррозии;
• Устойчивость к химическим составам (кислотам и щелочам);
• Хорошая пластичность, благодаря чему трубы можно изгибать на небольших заворотах траншей.
• Простота обработки – изделия из него легко режутся.
• Невысокая цена.
• Обладает диэлектрическими свойствами.
• Небольшой вес.
• Незначительное температурное расширение.

Единственное, следует отметить, что полиэтилен неустойчив к высокой температуре, так как размягчается уже при 80 градусов по Цельсию. Соответственно, он не подходит для систем отопления, однако, является отличным вариантом для холодного водоснабжения.

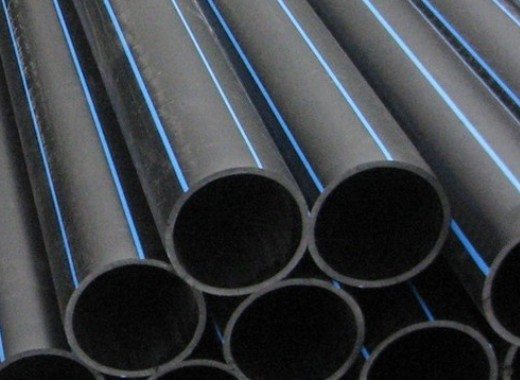

На фото – трубы из полиэтилена низкого давления

Ниже приведем характеристика ПНД трубы:

Предел прочности	3-5 мПа
Минимальная допустимая температура эксплуатации	0 градусов по Цельсию (при меньшей температуре материал стекленеет и растрескивается).
Максимальная рабочая температура жидкости	40 градусов – при больших значениях изделие начинает терять кольцевую жесткость.

Подготовительные работы

Прежде чем приступить к сборке трубопровода, необходимо выполнить некоторые подготовительные работы:

• В первую очередь надо выполнить схему будущей системы с указанием всех заворотов, разветвлений, расположения запорной арматуры и пр.
• Далее на основе полученной схемы следует выполнить расчет материалов.

После этого надо сделать закупку материалов, и можно приступать к устройству системы.

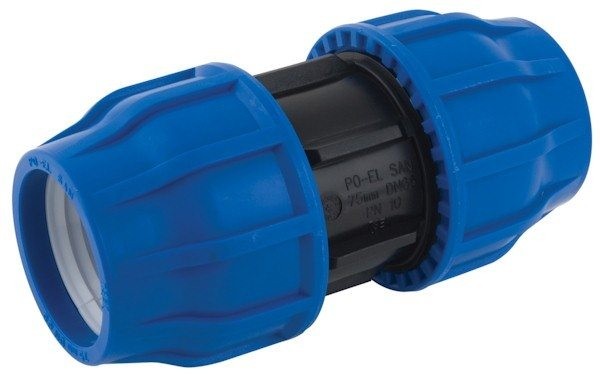

Компрессионная муфта для сборки водопровода

Сборка водопровода

Водопровод из ПНД может собираться двумя способами:

• При помощи компрессионных фитингов – в этом случае не понадобится никакое специальное оборудование.
• При помощи диффузной сварки для труб – для этого понадобится специальный паяльник, который применяется для монтажа полипропиленового трубопровода.

Надо сказать, что существуют еще два способа соединения этого материала – сварка встык и при помощи электромуфты. Однако, при самостоятельном монтаже они не применяются, так как требуют специальных навыков, поэтому рассматривать их не будем.

Совет!
Если трубопровод монтируется внутри помещения, его можно закрепить на стенах при помощи специальных хомутов.

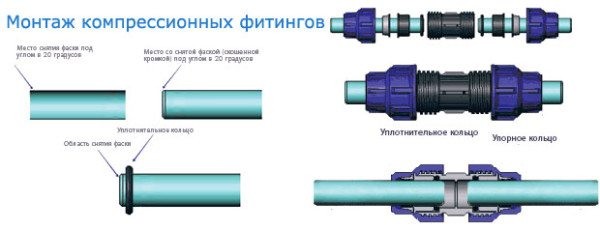

Схема сборки водопровода цанговыми фитингами

Сборка при помощи компрессионных фитингов

Использование компрессионных (цанговых) фитингов является самым распространенным способом монтажа полиэтиленовых труб малого диаметра (до 110 миллиметров). Другими словами, при монтаже бытовых водопроводов обычно применяют именно этот способ сборки.

Инструкция по соединению трубы с муфтой или другими фитингами выполняется следующим образом:

• В первую очередь нужно аккуратно обрезать трубу, чтобы срез был перпендикулярен ее оси. В идеале, данную работу надо выполнить при помощи специального трубореза.
• После этого нужно устранить заусенцы и другие неровности.
• Далее надо снять фаску шириной в два-три миллиметра от края, чтобы получился конус.

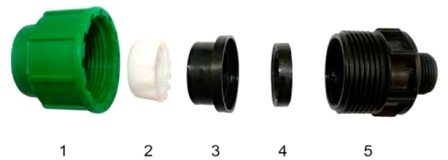

Элементы компрессионного соединения

• После этого на трубу нужно надеть элементы компрессионного соединения в таком порядке:
• Зажимная гайка;
• Зажимное кольцо, которое еще называют цангой;
• Стопорное кольцо;
• И в последнюю очередь надевается уплотнительное кольцо на край фаски.
• Затем конец трубы, который будет погружен в фитинг, надо смазать сантехнической смазкой.
• Далее труба вставляется в патрубок фитинга, после чего накручивается зажимная гайка.

Обратите внимание!
Закручивать зажимную гайку следует только своими руками, либо при помощи специального пластикового ключа.
Если использовать плоскогубцы или другой инструмент, можно повредить соединение.

Таким же способом монтируются все остальные соединения водопровода. После пуска в систему воды, следует убедиться, что все соединения выполнены герметично. При необходимости их следует слегка подтянуть.

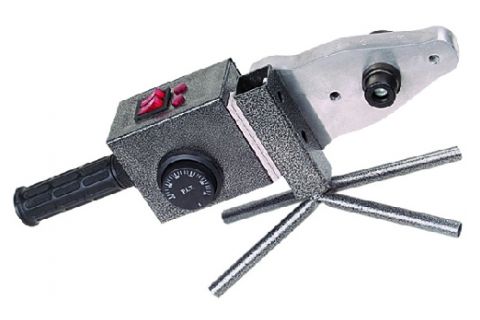

Паяльник для диффузной сварки

Диффузная сварка

ПНД водопровод при помощи диффузной сварки собирается довольно просто:

• В первую очередь аппарат нужно разогреть до рабочей температуры. Для этого его нужно включить в розетку и подождать, пока загорится зеленый индикатор.

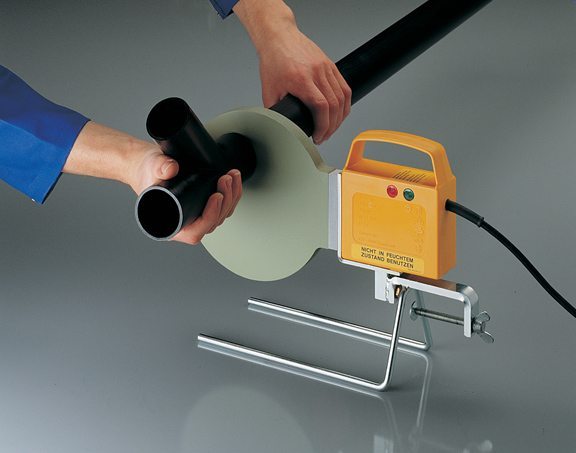

Пайка труб

• Затем в разогретые насадки вставляются соединяемые детали. В таком положении их нужно подержать до расплавления пластика. Точное время указано в таблице, которая идет в комплекте к паяльнику.
• После этого детали вытаскиваются из насадок и соединяются. В таком положении, не шевеля и не проворачивая, их нужно подержать до полного застывания расплавленного полиэтилена.

Совет!
Чтобы качественно выполнять пайку, может потребоваться некоторый навык.
Поэтому, прежде чем приступить к сборке трубопровода, следует потренироваться на обрезках труб.

По такой схеме монтируются все элементы трубопровода. После завершения работы, как и в предыдущем случае, нужно выполнить тестирование системы.

Вывод

Как мы выяснили, выполнить самостоятельно водопровод из ПНД труб под силу каждому домашнему мастеру. Единственное, выполнять работу нужно очень аккуратно, в вышеизложенной последовательности. В таком случае все соединения получатся герметичными и долговечными.

Из видео в этой статье можно ознакомиться с дополнительной информацией по данной теме.
