Лёгкий самодельный вертолёт своими руками: фото с описанием, а также видео обзор одноместного вертолёта, сделанного из двигателя от снегохода «Буран» и подручных материалов.

Вертолёт АВ – 1 «Стрекоза» был построен авиаконструктором Василием Яковлевичем Артемчуком ещё в 1979 году. Автор собрал свой вертолёт в обычном гараже.

На постройку и испытания винтокрылой машины ушло 5 лет, это результат настойчивой и кропотливой работы.

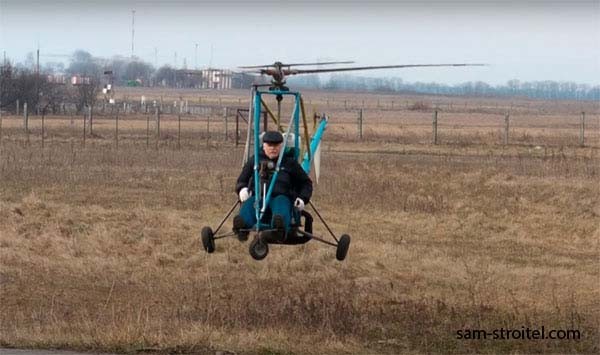

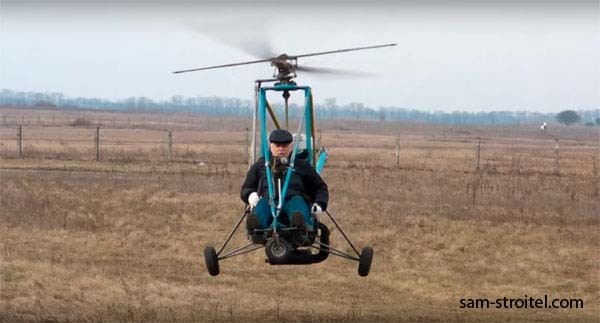

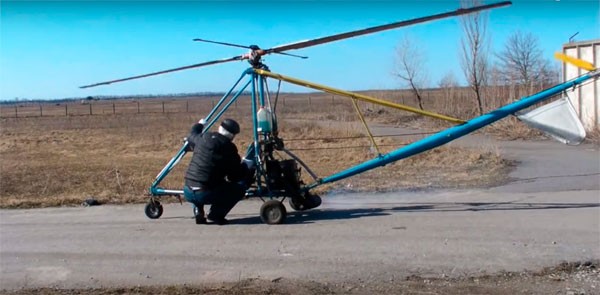

На фото: Юрий Дмитриевич демонстрирует полёт, Юрий Дмитриевич был лично знаком с автором самоделки В. Я. Артемчуком.

Самодельный вертолёт: фото, видео полёта

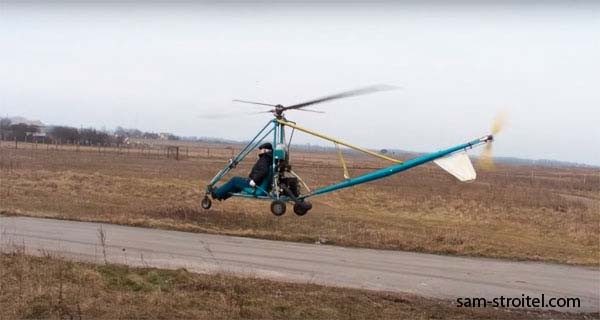

Летательный аппарат отвечает всем основным требованиям, а сама конструкция довольно лёгкая, весит летательный аппарат всего 114 кг.

Самодельный вертолёт: фото, видео полёта

Самодельный вертолёт: фото, видео полёта

Самодельный вертолёт: фото, видео полёта

Технические характеристики вертолёта:

  • Двигатель от снегохода «Буран» мощностью 28 (34) л.с.
  • Масса – 114 кг.
  • Взлётная масса вертолёта 200 – 220 кг.
  • Диаметр несущего винта – 6 м.
  • Высота — 2 м.
  • Длина – 5 м.
  • Расход топлива – 10 л/час.
  • Скороподъёмность – 3,5 м/с.
  • Крейсерская скорость 80 км/час.
  • Вертолёт в зависимости от погодных условий развивает максимальную скорость 100 — 150 км/ч.

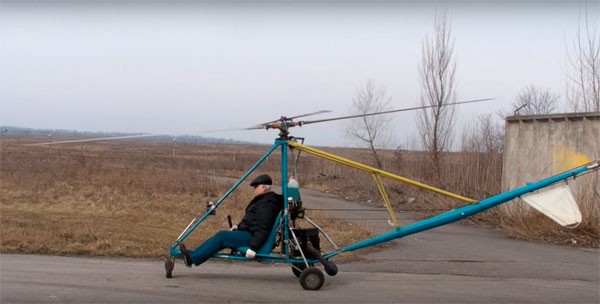

Автор воздушного судна для его постройки применял подручные узлы и материалы, это и запчасти от сельхозяйственной техники и самостоятельно сделанные детали. На фото показаны основные узлы самодельного вертолёта.

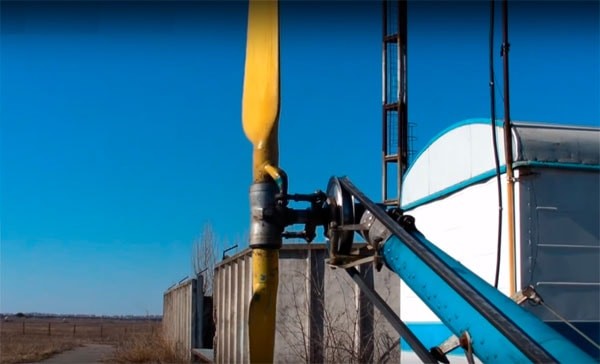

Задний рулевой винт изготовлен из клееной древесины и стеклоткани, приводится в движение клиновидным ремнём.

Самодельный вертолёт: фото, видео полёта

Автор в этой конструкции применил систему стабилизации типа «БЕЛЛ», которая ограничивает углы скорости на виражах для более безопасного полёта.

Самодельный вертолёт: фото, видео полёта

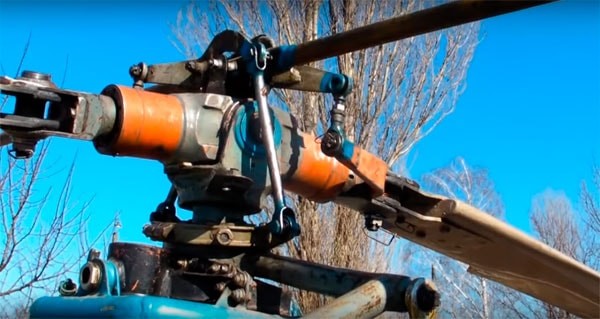

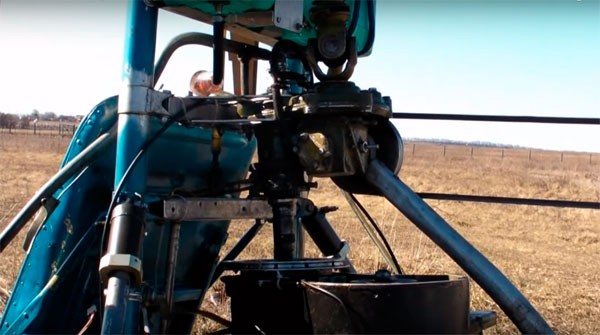

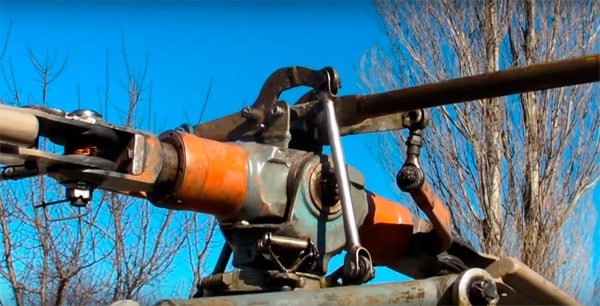

На фото показан автомат перекоса, по сути это устройство своего рода стабилизатор полёта, при внезапном ветре или неумелых действиях пилота вертолёт реагирует более плавно.

Самодельный вертолёт: фото, видео полёта

Несущий винт сделан автором своими руками, лонжерон лопастей сделан из клееной древесины твёрдых пород, хвостовая часть изготовлена из пенопласта, сверху лопасти покрыты стеклотканью.

Самодельный вертолёт: фото, видео полёта

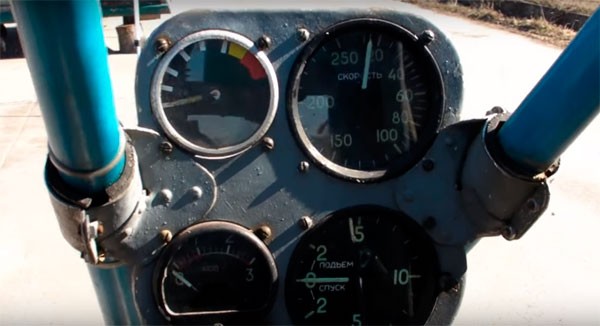

Приборная панель вертолёта состоит из самых основных приборов необходимых для полёта:

  • Тахометра несущего винта.
  • Скоростемера.
  • Вареометра (скоростемер вертикальной скорости).
  • Датчика температуры двигателя.

Крутящий момент передаётся от двигателя через разгонную и кулачковую муфту, цилиндрический редуктор, далее на вал и основной редуктор несущего винта. Редукция 1:10.

Самодельный вертолёт: фото, видео полёта

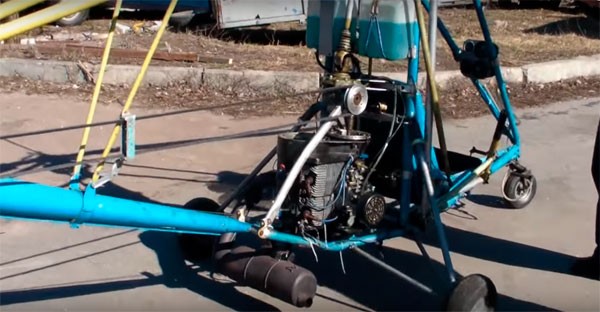

Здесь установлен переделанный двигатель от снегохода «Буран», (28 л.с) но его мощности явно маловато для длительных полётов.

Самодельный вертолёт: фото, видео полёта

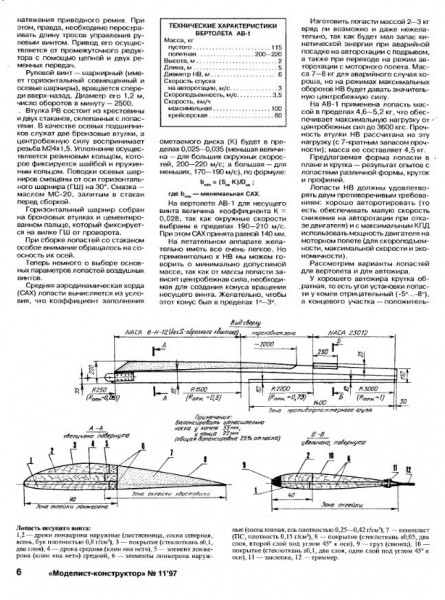

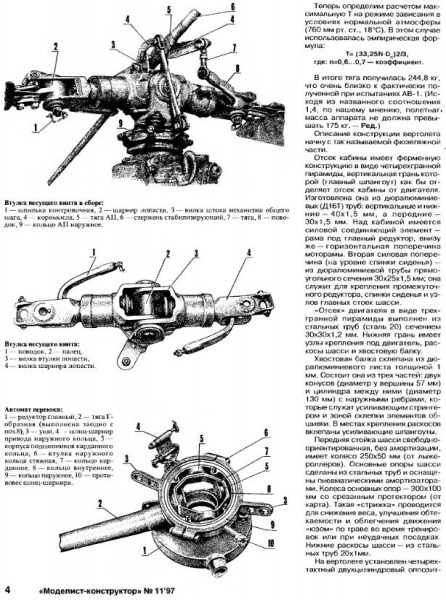

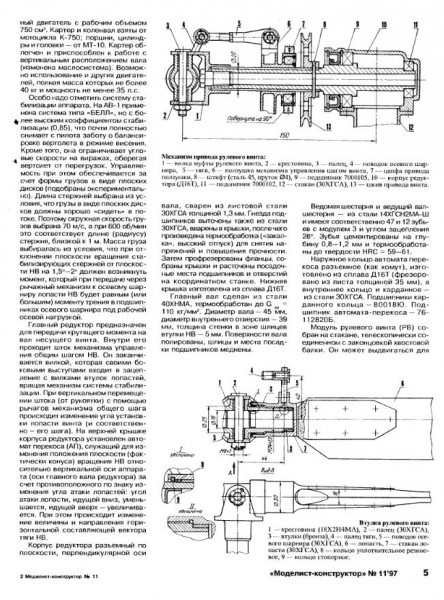

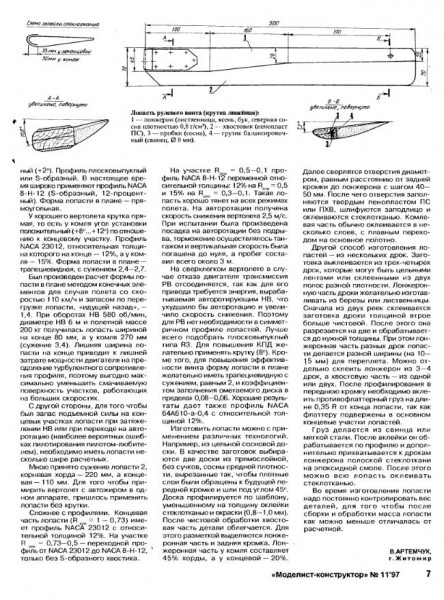

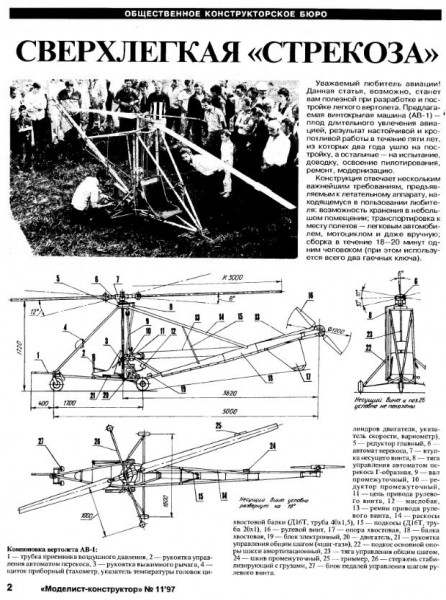

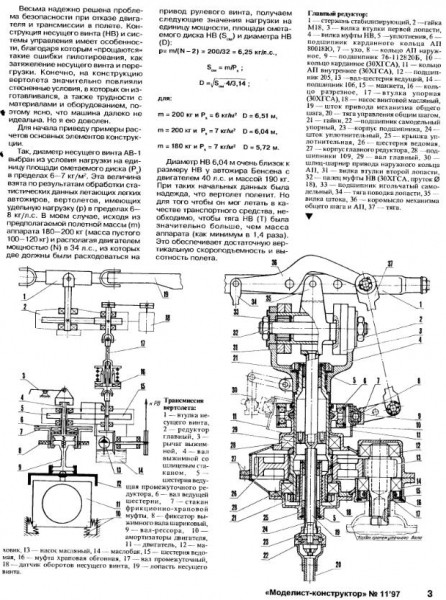

Об этом летательном аппарате была написана статья в журнале «Моделист конструктор», та самая статья представлена на этих фото.

Самодельный вертолёт: фото, видео полёта

Самодельный вертолёт: фото, видео полёта



Самодельный вертолёт: фото, видео полёта



Самодельный вертолёт: фото, видео полёта



Самодельный вертолёт: фото, видео полёта



Самодельный вертолёт: фото, видео полёта

Самодельный вертолёт: фото, видео полёта

Самодельный вертолёт: фото, видео полёта

Рекомендую посмотреть видео где Юрий Дмитриевич подробно рассказывает о самодельном вертолёте.

Видео с полётом на самодельном вертолёте.

Видео обзор самодельного вертолёта.

Безусловно такие одарённые люди, как Василий Аремчук, заслуживают уважения, но к сожалению, от государства не было и нет никакой поддержки для развития конструкторских идей простых народных умельцев.

Если автор ещё в далёком 1979 году смог построить вертолёт своими руками из подручных материалов, то при финансировании государства, малая авиация благодаря таким талантливым людям, могла шагнуть далеко вперёд. Возможно наше поколение уже давно могло бы иметь свои личные мини вертолёты и использовать их как удобное средство передвижения.
