Ветрогенератор своими руками

0 65

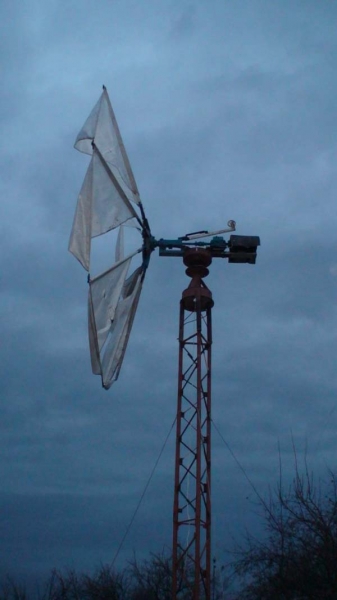

Самодельный парусный ветрогенератор сделанный Виталием Бондарем, своими руками: фото самоделки и описание.

Умелец построил самодельный ветрогенератор мощностью до 4 кВт*ч, на фото показаны основные этапы постройки самоделки.

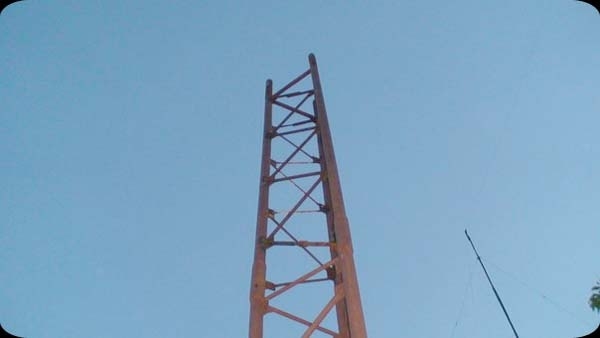

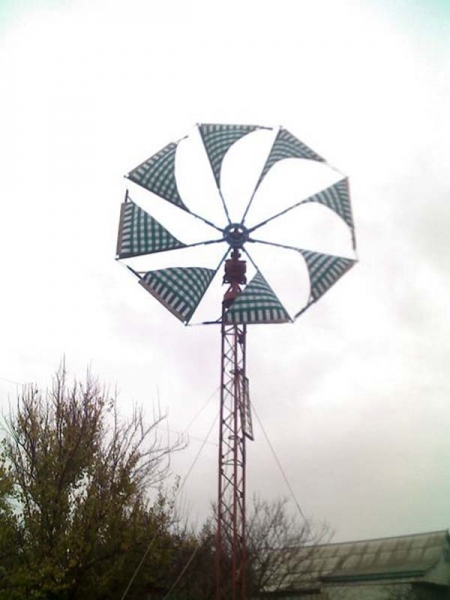

Под ветрогенератор изготовлена ферменная мачта.

Ветрогенератор своими руками

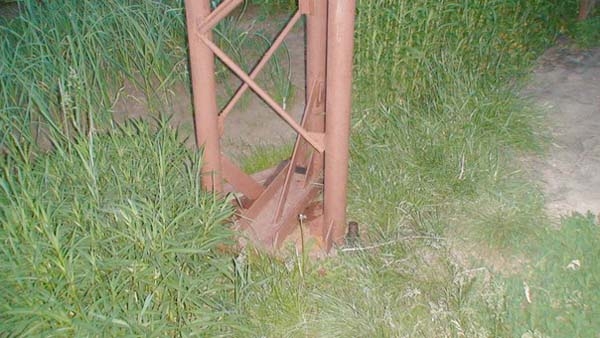

Мачта установлена на фундамент.

Ветрогенератор своими руками

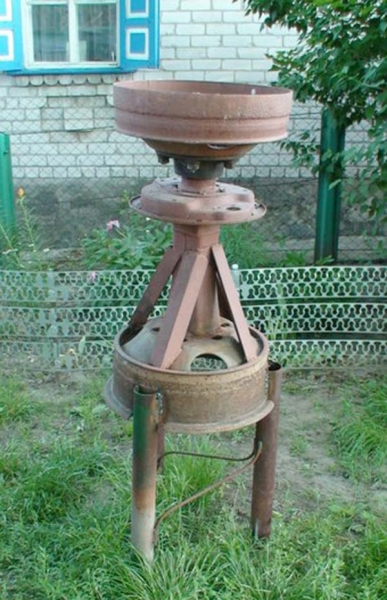

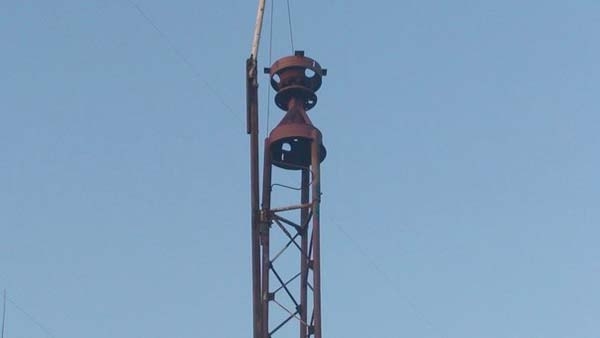

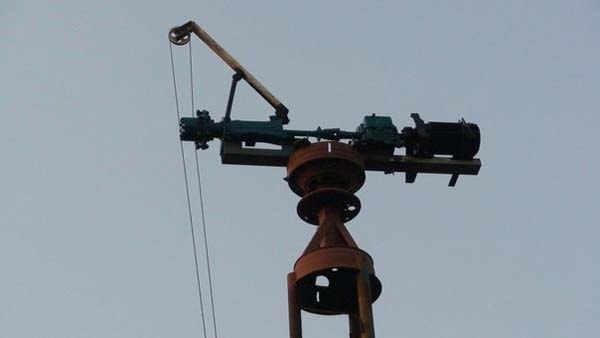

Поворотная ось ветрогенератора, сделана из автомобильного моста и колесных дисков. Вес конструкции около — 150 кг.

Ветрогенератор своими руками

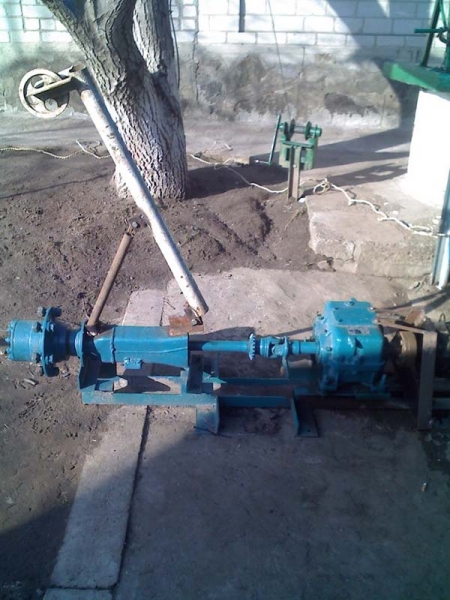

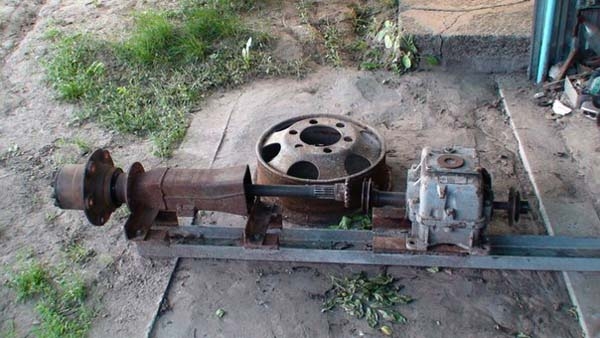

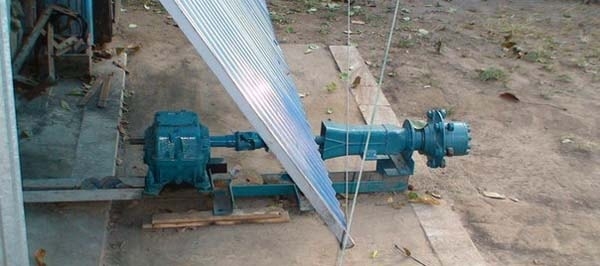

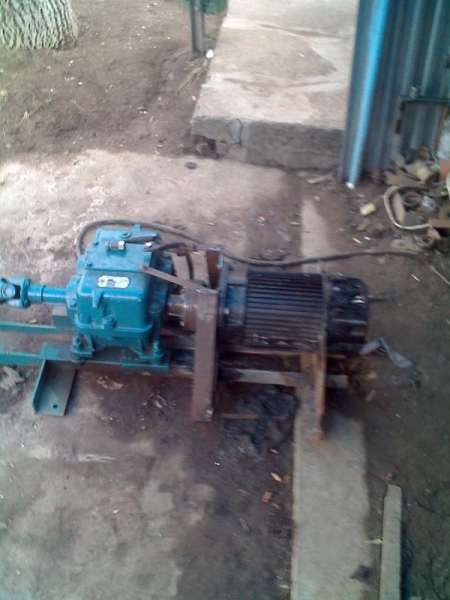

Примерка деталей, узлы привода от ветроколеса через редуктор к генератору, в качестве генератора будет использован щёточный электродвигатель постоянного тока.

Ветрогенератор своими руками



Ветрогенератор своими руками

Ветрогенератор своими руками

В качестве генератора использован двигатель постоянного тока на щетках и магнитах 48 вольт 500 оборотов -30 А, вес двигателя 55 килограмм.

Ветрогенератор своими руками

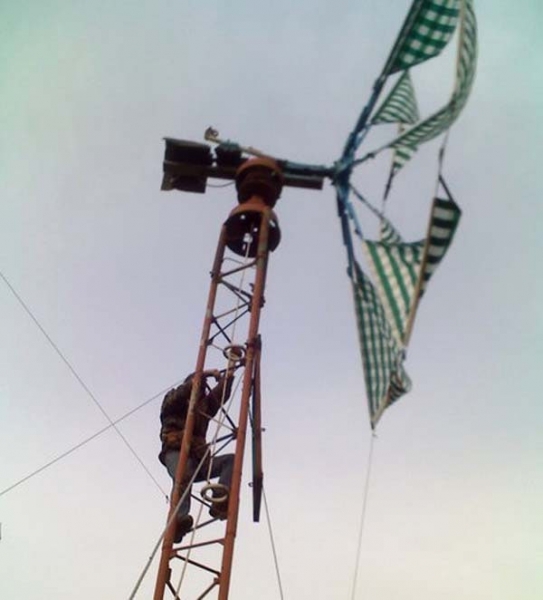

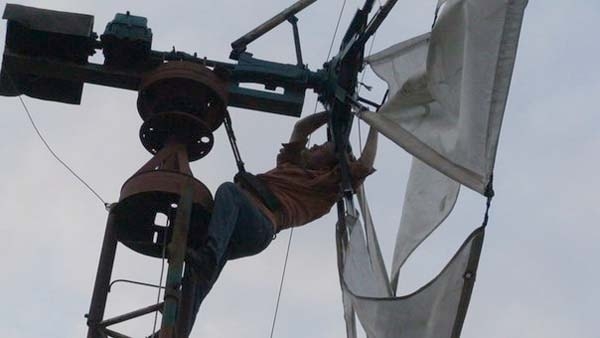

На мачту поднимаем детали с помощью лебёдки.

Ветрогенератор своими руками

Ветрогенератор своими руками

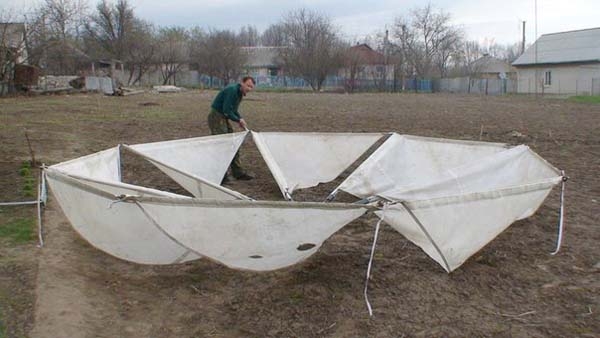

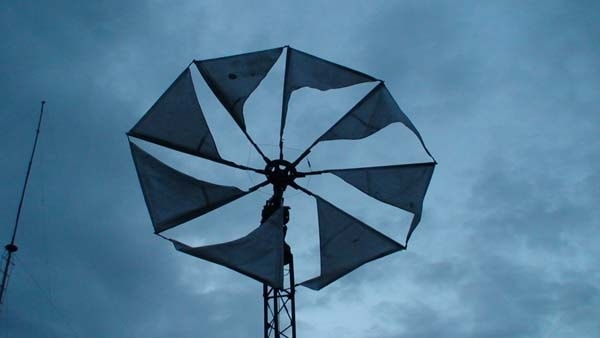

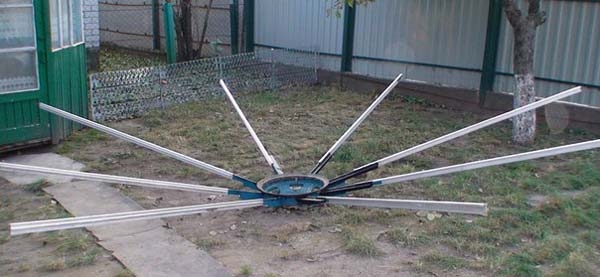

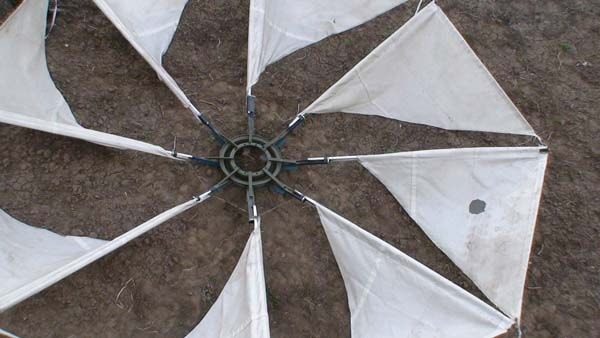

Сборка ветроколеса.

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

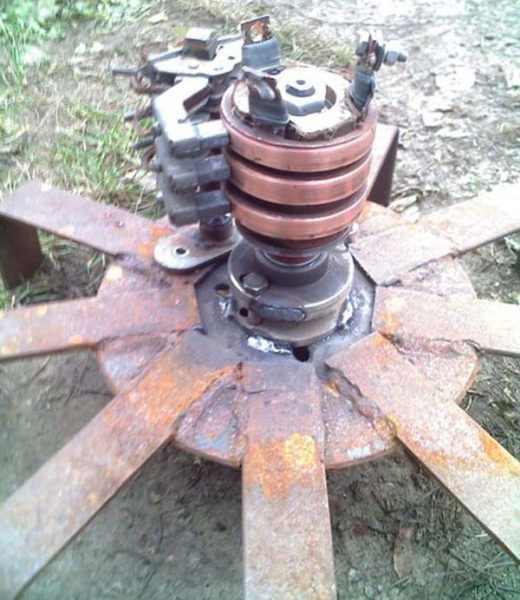

На фото: щеточный узел.

Ветрогенератор своими руками

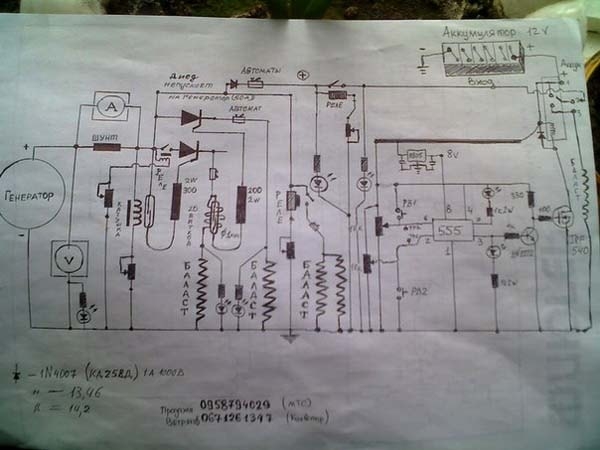

На рисунке: электрическая схема балластного регулятора.

Ветрогенератор своими руками

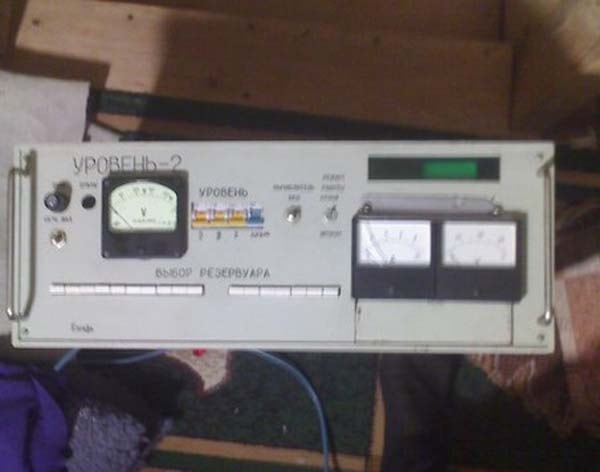

Изготовлен самодельный контроллер зарядки и отбора мощности.

Ветрогенератор своими руками

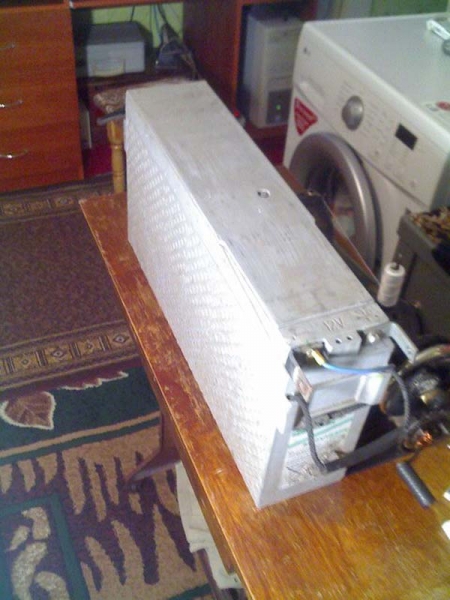

Аккумулятор 12V.

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

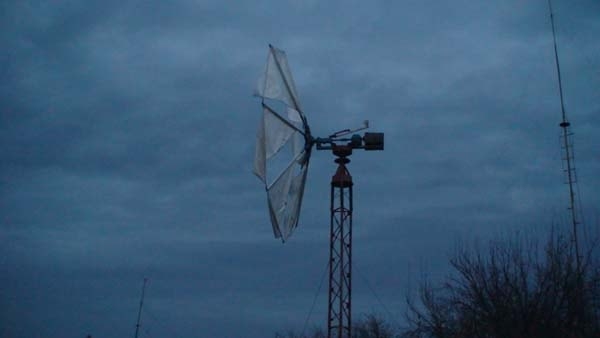

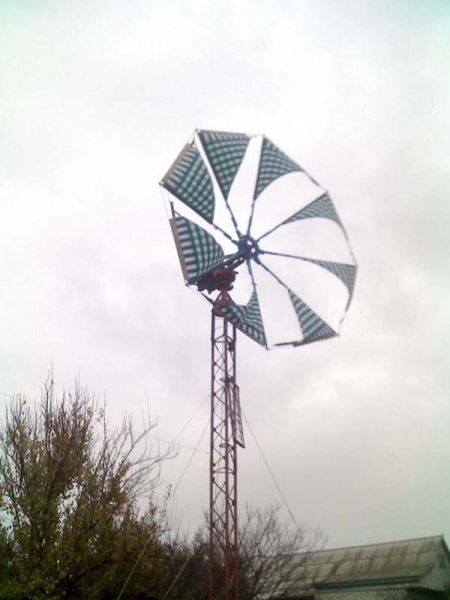

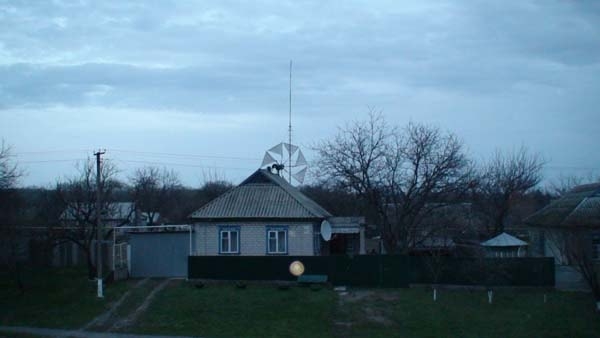

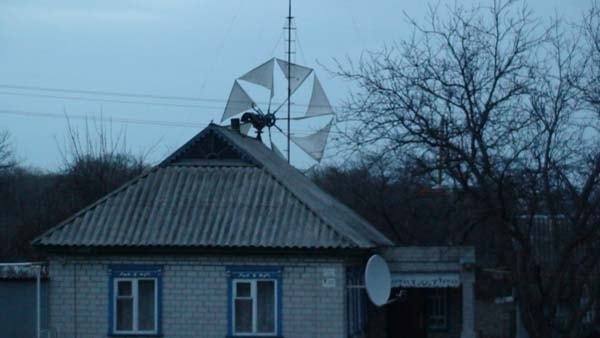

Ветрогенератор строился как экспериментальный образец, использую его совместно с аккумулятором 12 V 155 А. На данный момент от этого ветрогенератора питаю телевизор, ноутбук, радио, зарядки для телефонов и прочее. Пока хочу вместо обычного инвертора 12/220 вольт сделать преобразователь, катушку Тесла для передачи энергии без проводов, в общем все для экспериментов.

Ветрогенератор своими руками

Ветрогенератор своими руками

Ветрогенератор своими руками

Автор самоделки: Виталий Бондарь.
