Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

Система отопления – это достаточно сложный «организм» для эффективного функционирования которого требуется добиться максимального согласования, балансировки работы всех его элементов. Добиться такой «гармонии» — не так просто, особенно если система сложная, разветвленная, включающая несколько контуров, различающихся и по принципу работы, и по температурному режиму. Кроме того, отопительные контуры отдельные приборы теплообмена могут иметь свои устройства автоматической регулировки и обеспечения работы, которые своим вмешательством не должны оказывать влияния на функциональные возможности «соседей».

Гидрострелка для отопления

Существует несколько подходов к достижению подобного «унисона», но одним из наиболее простых и эффективных способов является совсем несложное, но очень эффективное устройство – гидравлический разделитель, или, как его чаще называют, гидрострелка для отопления. Что это за элемент, каков принцип его работы, как его правильно рассчитать и смонтировать – в настоящей публикации.

Для чего нужен гидравлический разделитель в системе отопления

Чтобы разобраться в предназначении гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

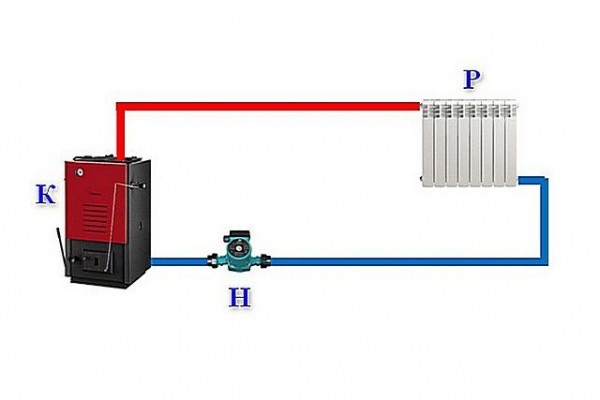

• В простейшем варианте систему с принудительной циркуляцией можно представить так.

Простейшая одноконтурная система отопления

Схема приведена с большим упрощением. Так, на ней не показаны расширительный бак и элементы группы безопасности, просто из соображений «облегчения» рисунка.

К – котел, обеспечивает нагрев теплоносителя.

N1 – циркуляционный насос, благодаря работе которого теплоноситель перемещается по трубам подачи (красные линии) и «обратки» (синие линии). Насос может быть установлен на трубе или же быть входить в конструкцию котла – особенно это характерно для настенных моделей.

На замкнутом контуре труб врезаны радиаторы отопления (РО), обеспечивающие теплообмен – тепловая энергия теплоносителя передаётся в помещения дома.

При правильном подборе циркуляционного насоса по производительности и создаваемому напору в простейшей одноконтурной системе отопления, его может быть вполне достаточно в единственном экземпляре, и особой нужды в установке дополнительных устройств вроде бы и нет. Будет по этому поводу замечание – несколько позднее.

Циркуляционные насос – важнейший элемент системы отопления

Хотя и существуют схемы с естественной циркуляцией теплоносителя, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления. Как выбрать циркуляционный насос для отопления, как просчитать оптимальные параметры прибора – в специальной публикации нашего портала.

• Для небольшого дома такой простой схемы может быть вполне достаточно. Но в здании побольше часто приходится использовать несколько контуров отопления. Усложним схему.

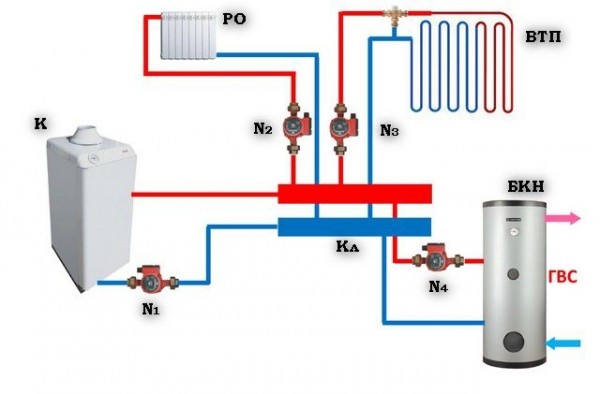

Справиться ли один насос с несколькими контурами? Далеко не факт…

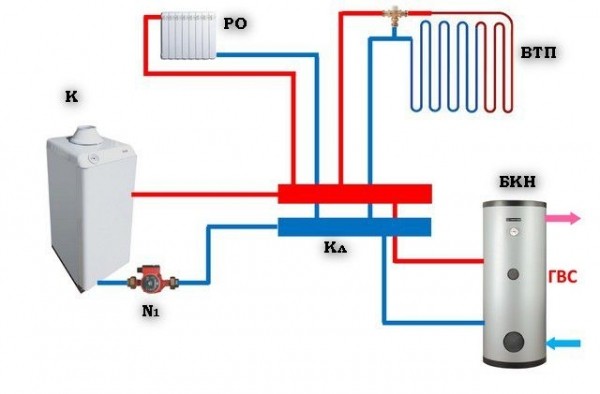

На данном рисунке показано, что насос обеспечивает движение теплоносителя через коллектор (Кл), откуда он разбирается на несколько разных контуров. Это могут быть:

— Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (РО).

— Водяные теплые полы (ВТП), для которых уже температура теплоносителя должна быть значительно ниже, значит будут задействованы специальные термостатические устройства. Сенсорная длина контуров теплых полов также обычно превышает в несколько раз обычную радиаторную разводку.

— Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Справится ли наш единственный насос с такой нагрузкой, с таким расходом теплоносителя? Наверное, нет. Конечно, существуют модели высокой производительности и мощности, с большими показателями создаваемого напора, но не беспредельны возможности и самого котла. Его теплообменник и внутренние патрубки рассчитаны на определенную производительность и создаваемое давление, и завышать эти значения – не следует, так как это вполне может привести к выходу из строя дорогостоящей котельной установки.

Да и сам насос, если будет работать постоянно на пике своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, вряд ли прослужит долго. Это не говоря даже о повышенной шумности мощного оборудования и немалом расходе электроэнергии.

• Какой выход – устанавливать на каждый контур собственный циркуляционный насос, рассчитанный по параметрам своей «подсистемы», которую он обслуживает.

Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Итак, на каждый из контуров установлен собственный насос. Проблема решена? Увы, это далеко не так – она просто перешла в «другую плоскость» и даже усугубилась!

Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования. Но даже это, скорее всего, не сделает столь сложную схему равновесной. Насосы, как правило, увязаны с системами термостатического регулирования каждого из контуров, то есть их текущие, на данный момент, эксплуатационные характеристики – величины изменяющиеся. Один контур временно приостанавливает свою работу, другой, наоборот, включается. Не исключены варианты одновременного функционирования или, наоборот, временного простоя всех насосов. Циркуляция в одном контуре может создать инерционное, «паразитное» перемещение теплоносителя в другом, там, где это в настоящий момент не требуется – и так далее, разнообразных вариантов может быть немало.

В итоге это нередко приводит к недопустимому перегреву теплых полов, к неравномерности отопления различных помещений, к «запиранию» контуров и к другим негативным явлениям, которые сводят на нет старания хозяев создать высокоэффективную систему.

А хуже всего в этом случае насосу, установленному около котла – вся нестабильность параметров системы в первую очередь отражается на его работе, и в конечном итоге – на «раздерганном», не поддающимся точным регулировкам функционировании котла. А ведь нередко в крупных домах устанавливаются каскадно два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Все это вызывает быстрый износ дорогостоящего оборудования.

• А выход, оказывается, совсем прост – необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

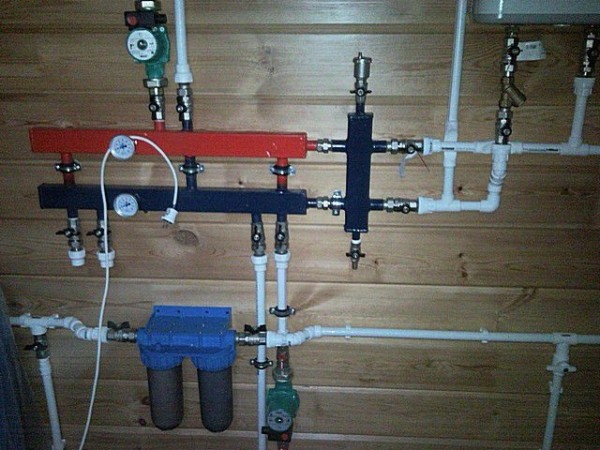

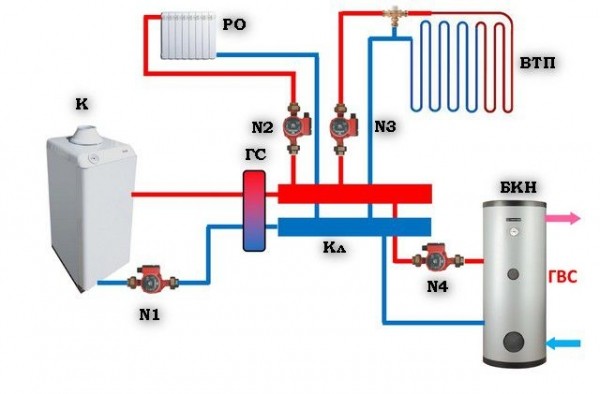

Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Именно эту функцию и выполняет гидравлическая стрелка (ГС). Это нехитрое устройство устанавливается между котлом и коллектором.

Правильное полное название гидрострелки – гидравлический разделитель. Стрелкой ее назвали, по всей видимости, потому, что она способна перенаправлять гидравлические потоки теплоносителя, обеспечивая сбалансированность всей системы в целом.

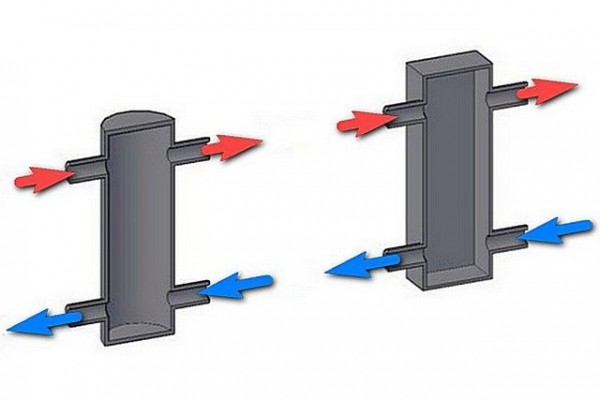

Конструкция обычной гидрострелки — чрезвычайно проста

Конструктивно этот элемент представляет собой полую трубу круглого или прямоугольного сечения, заглушенную с обоих торцов, с двумя парами патрубков – выходных, для подачи, и входных – для трубы «обратки».

По сути, образуются два взаимосвязанных, но, по сути – независимых друг от контура: малый конур котла и большой, включающий коллектор со всеми разветвлениями на остальные контуры. В каждом из этих двух контуров свой расход и скорость движения теплоносителя, которые не оказывают сколь-нибудь значимого влияния друг на друга. Обычно показатель Q1 – величина стабильная, так как насос котла работает постоянно на одних оборотах, Q2 – изменяющаяся по ходу текущей работы системы отопления.

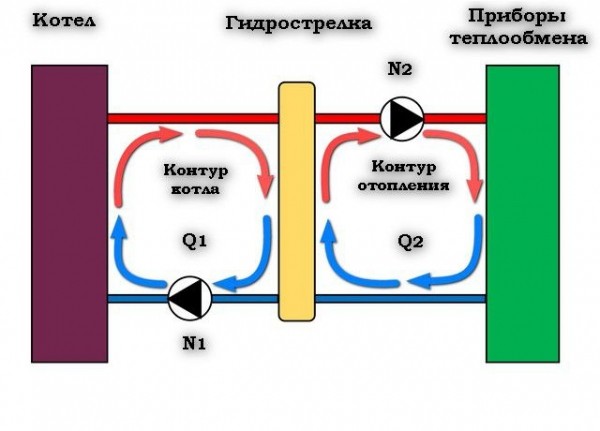

По сути, система разделяется на малый контур котла и большой — с приборами теплообмена.

Диаметр трубы подбирается таким образом, чтобы создавался участок пониженного гидравлического сопротивления, что позволяет выровнять давление в малом контуре, поставить его вне зависимости от работы или простоя рабочих контуров. В целом это приводит к сбалансированной работе каждого из участков системы отопления, к плавному, не подверженному скачкам давления и температуры функционированию котельного оборудования и всей системы в целом.

Как работает гидравлический разделитель

В принципе, возможны три режима функционирования гидравлического разделителя.

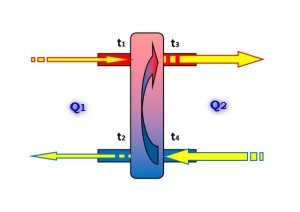

Иллюстрация	Описание режима работы гидрострелки

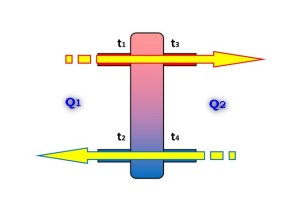

	Это – практически идеальное, равновесное состояние системы. Напор, созданный насосом малого контура котла равен суммарному напору всех контуров отопления (Q1 = Q2). Температура на входе и выходе подачи равны (t1 = t3). Аналогичная ситуация и на патрубках «обратки» (t2 = t4). Вертикальное перемещение теплоносителя минимально или даже вовсе отсутствует. На практике такая ситуация если и встречается, то крайне редко, эпизодически, так как параметры работы контуров отопления имеют тенденцию к периодическому изменению.

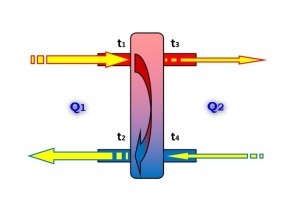

	Ситуация вторая. Суммарный расход теплоносителя в контурах отопления превышает аналогичный показатель насоса котла (Q1 < Q2). По сути, можно охарактеризовать так, что «спрос» на воду превышает то, что может «предложить» котел. Ситуация достаточно часто встречающаяся, когда одновременно задействовано большинство контуров. В этом случае образуется вертикальный восходящий поток от патрубка обратки большого контура к патрубку подачи. Перемещаясь вверх, вертикальный поток перемешивается с горячим теплоносителем, поступающим от котла. Температурный режим: t1 > t3, t2 = t4.
	Ситуация диаметрально противоположная – расход в малом контуре (не изменяясь номинально) стал выше, чем суммарно в контурах отопления (Q1 > Q2). «Предложение» превысило «спрос» на теплоноситель. Типичные причины такой ситуации: – срабатывание термостатической аппаратуры на контурах отопления или на бойлере косвенного нагрева, временно выключающей подачу теплоносителя. – временное полное отключение одного или нескольких контуров из-за невостребованности в отоплении тех или иных помещений. – временный вывод из эксплуатации контуров для проведения ремонтных или профилактических работ. – запуск котельного оборудования для прогрева, с постепенным ступенчатым подключением рабочих контуров. Ничего критичного не происходит – контур котла работает в большей части «на себя», перекачивая основной объем теплоносителя по малому кругу. В самой гидрострелке образуется вертикальный нисходящий поток, от подачи к «обратке». Температурный режим: t1 = t3, t2 > t4. При таком режиме работы температура в «обратке» достаточно быстро доходит до порога срабатывания автоматического отключения котельного оборудования, чем достигается рациональное использование топлива.

Гидравлический разделитель может выполнить еще ряд полезных функций.

• Прежде всего – обещанное замечание про систему отопления не самого разветвленного типа. Гидрострелка может стать полезным, а иногда даже – и обязательным элементом в том случае, если теплообменник котла изготовлен из чугуна.

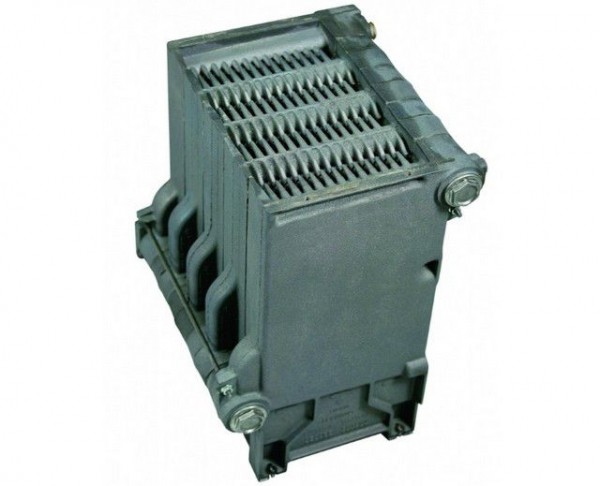

Чугунные теплообменники не любят резких перепадов температур — могут дать трещину

При всех своих достоинствах этот металл все же обладает существенным недостатком – механической и термической хрупкостью. Резкий перепад температуры с большой амплитудой может привести к появлению трещины в чугунной детали. Таким образом, при розжиге системы отопления в холодное время года может возникнуть очень существенная разница температур – в топке и в трубе обратки. Прогрев теплоносителя в большом контуре займет немало времени, и этот период является весьма критичным для чугунного теплообменника. А вот если контур «укоротить», то есть запустить через гидравлический разделитель, нагрев теплоносителя осуществится гораздо быстрее, и вероятность деформации теплообменника котла будет минимальной.

Цены на гидравлический разделитель STOUT

Гидравлический разделитель STOUT

Кстати, некоторые производители котельного оборудования с чугунными теплообменниками прямо указывают на необходимость установки гидрострелки – нарушение этих требований влечет прекращение гарантийных обязательств.

• Резкое расширение объема в трубе гидрострелки и вызванное этим падение скорости движения жидкости вполне можно дополнительно «поставить на службу».

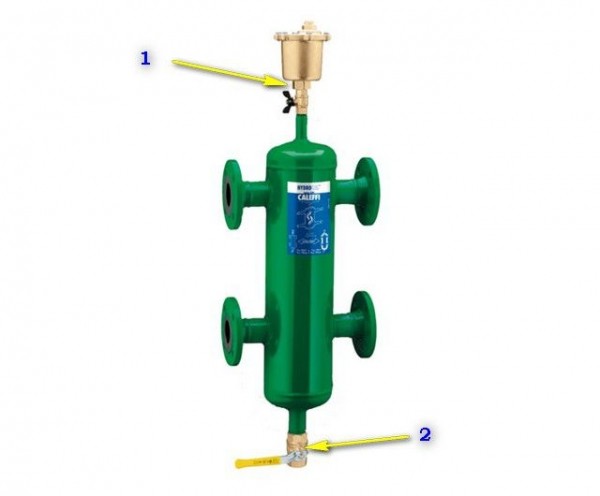

Возможные дополнительные функции гидрострелки — сепарация воздуха и очистка теплоносителя от твердых взвесей

1. Полностью исключить газообразование в теплоносителе – практически невозможно, поэтому в системе отопления устанавливаются спускные краны Маевского или автоматические воздухоотводчики – в группе безопасности, на радиаторах отопления и т.п. Очень эффективным, за счет большого объема, сепаратором воздуха способен стать и гидравлический разделитель. Для этого на него сверху врезают автоматический воздухоотводчик (поз. 1). Кроме того, на моделях заводского производства часто внутри цилиндра устанавливается специальная мелкоячеистая сетка, которая способствует активному отделению растворенного воздуха от жидкости с последующим выпуском его через отводчик.
2. Резкое замедление скорости потока способствует гравитационному оседанию твердых взвесей, появление которых вполне вероятно в теплоносителе. Если снизу установить кран (поз. 2), то появится возможность регулярно очищать систему от скопившегося шлама.

Видео: Анимированная демонстрация функционирования гидравлического разделителя

Специфика конструкции гидравлического разделителя

Как видно из изложенного, конструкция гидравлического разделителя – достаточно незамысловата. Тем не менее, она должна подчиняться определенным правилам.

В продаже в специализированных магазинах можно встретить немало предложений, разных размеров и конфигураций, то есть имеется возможность подобрать модель, максимально по своим параметрам подходящую под имеющуюся или планируемую систему отопления. Нередко встречаются оригинальные модели, которые конструктивно совмещают и сам гидравлический разделитель, и коллектор для подключения контуров. Иногда можно увидеть гидрострелки и вообще необычной звездчатой конфигурации.

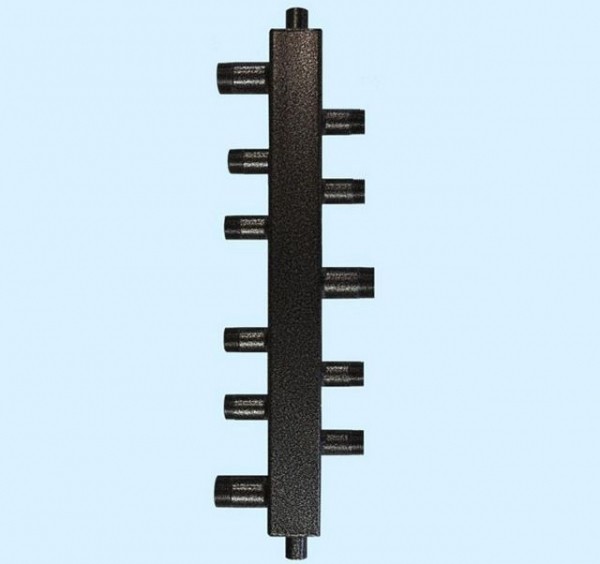

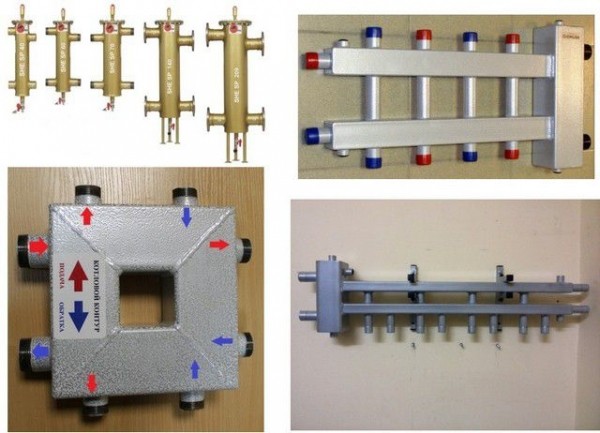

Разнообразные варианты гидравлических разделителей заводского изготовления

Однако, если посмотреть на стоимость этих изделий, то наверняка возникнет мысль о возможности самостоятельного изготовления. И вправду, для хозяина дома, знакомого со слесарными и сварочными работами смонтировать гидравлический разделитель – не должно составить особого труда. Главное, соблюсти рекомендуемые размерные параметры, которые обеспечат оптимальную функциональность прибора.

Классическая схема гидравлического разделителя основывается на правиле «трех диаметров». Как это выглядит – показано на схеме.

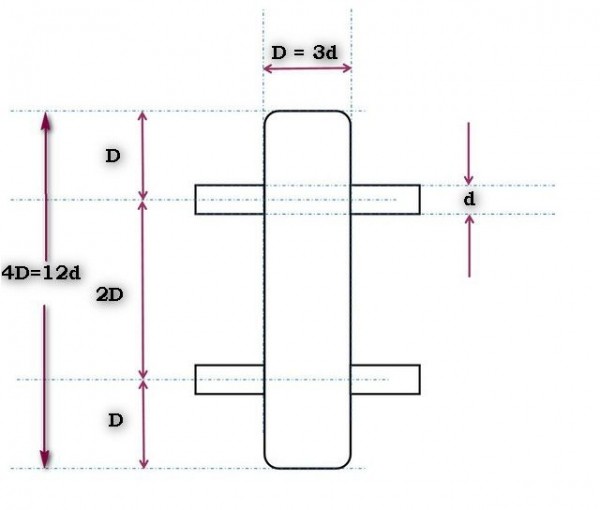

«Классическая» схема по принципу «трех диаметров»

Диаметры, безусловно, показывают внутренний, условный проход, вне зависимости от толщины стенок.

Другая схожая схема — с патрубками, чередующимися по высоте. Ее пропорции показаны на второй схеме.

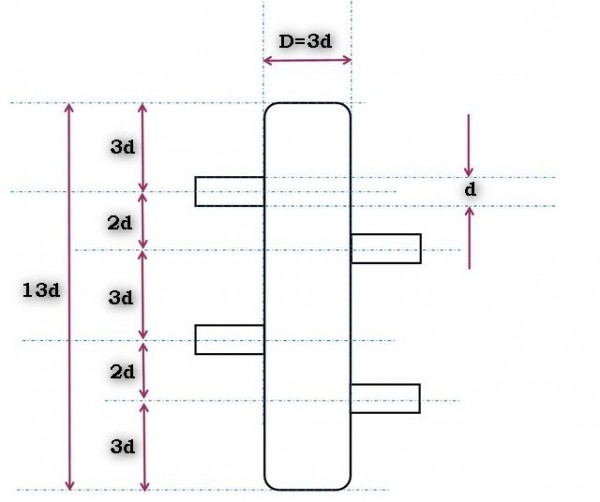

Схема с чередованием патрубков по высоте

Считается, что «ступенька вниз» для подачи будет способствовать лучшей сепарации газов, а «ступенька вверх» на обратке эффективнее отделяет твёрдые взвеси.

Как рассчитать диаметр гидрострелки D – будет рассказано в следующем разделе публикации. А пока что стоить заметить, что подобное соотношение диаметров выбрано неслучайно. Одна из главных целей – обеспечить скорость вертикальных потоков в пределах 0,1 ÷ 0,2 м/с, не более. Для чего это нужно:

• Минимальная скорость обеспечивает максимальную очистку теплоносителя от шлама, способствует лучшей сепарации воздуха.
• При небольшой скорости обеспечивается наиболее качественная естественная конвекция горячего, из подачи, и остывшего, из «обратки» теплоносителя. Это создает определенную температурную градацию по высоте – подобным свойством нередко пользуются применяя гидрострелка в качестве коллектора с разным температурным напором — отдельно для высокотемпературных (радиаторы или бойлер) и низкотемпературных («теплые полы») контуров. Такой подход позволяет снизить нагрузки на терморегулирующее оборудование, повысить общую эффективность каждого из контуров и всей системы в целом.

Гидравлический разделитель, позволяющий добиться градиента температур по высоте

Следует сказать, что вертикальное расположение гидрострелки, хотя и считается «классическим», но отнюдь не является догмой. Если не брать в расчет функции отделения из теплоносителя воздуха и сбора твердых взвесей, то, в зависимости от конкретных условий расположения труб в системе отопления, можно принять и горизонтальный вариант. Причем, даже расположение патрубков подачи и обратки котлового и отопительного контуров тоже может меняться. Несколько примеров представлено на схеме ниже.

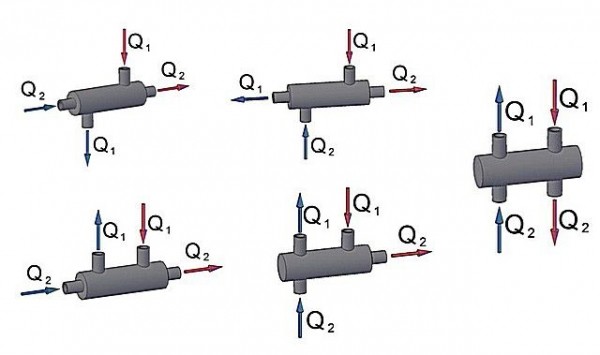

Возможные схемы горизонтального размещения гидравлического разделителя

При таком расположении гидравлического разделителя требование к минимизации скорости потока в нем уходит на «второй план» — отделения осадков не требуется, а смешивание происходит за счет встречного направления потоков из первичного котлового контура и контура отопления. Это позволяет задействовать при изготовлении трубы меньшего диаметра. Но при этом необходимо создать условия, чтобы обеспечивалось качественное перемешивание. Для этого подающий и обратный патрубки каждого их контуров должны быть разнесены на расстояние, не менее чем четыре диаметра d, и при этом при любом диаметре патрубка эта дистанция не может быть менее 200 мм.

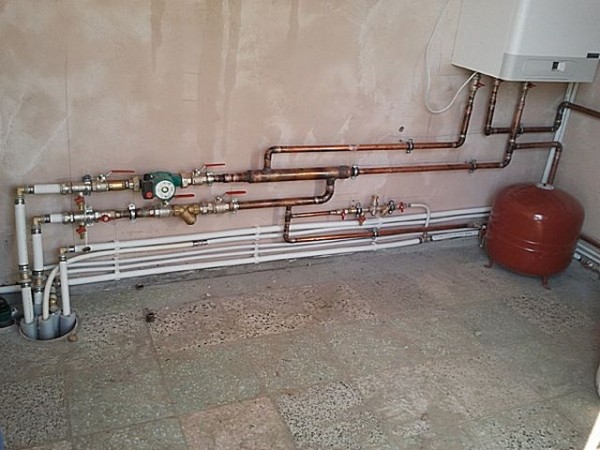

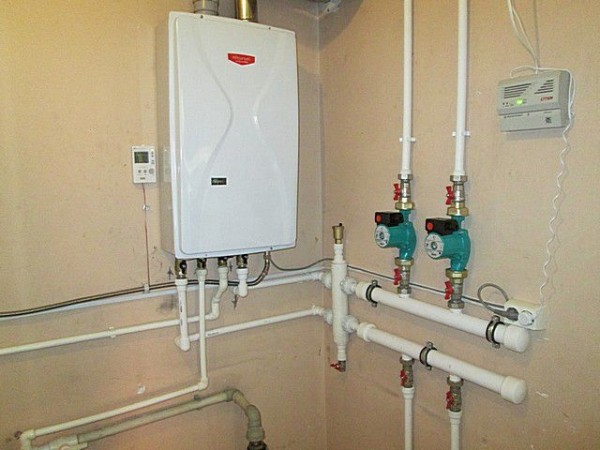

Пример смонтированной горизонтальной гидрострелки

Гидрострелка не обязательно всегда является сварной стальной конструкцией. Можно встретить немало примеров, когда мастера их изготавливают из медных труб или даже из полипропилена – такое устройство вообще будет стоить совсем недорого. Правда, при использовании пластика температурный режим в системе отделения не должен превышать максимальных 70 °С.

Гидравлический разделитель выполнен из полипропиленовых труб

Можно встретить и совсем неожиданные решения. Так, например, гидравлический разделитель выполняют из труб небольшого диаметра, придавая ему вид решетки. При таком подходе вполне можно ограничиться полипропиленовыми или даже металлопластиковыми трубами Ø 32 мм.

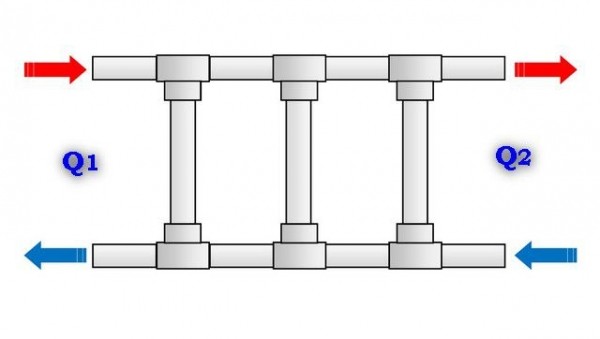

Решетчатый гидравлический разделитель из труб небольшого диаметра

Следуя этому же принципу, некоторые мастера устанавливают вместо такой решетки несколько секций старого ненужного радиатора отопления. С функцией гидравлического разделителя такое устройство справится в полной мере. Правда, необходимо учесть то, что неизбежны большие тепловые потери. Придётся продумать качественную термоизоляцию подобной импровизированной гидрострелки.

Расчет стандартного гидравлического разделителя

Предлагаемые в продаже готовые гидравлические разделители рассчитаны на определенную мощность системы отопления. Но если принято решение самостоятельно изготовить эту, в принципе, несложную конструкцию, то важно рассчитать базовые параметры – минимальный диаметр самой гидрострелки и диаметры подводящих патрубков. После этого, руководствуясь схемами, представленными выше, несложно будет составить собственный чертеж.

Ниже будут представлены два варианта расчета гидравлического разделителя «классического» вертикального типа.

Расчет от мощности системы отопления

Существует универсальная формула описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки»

Q = W / (с × Δt)

Q – расход, л/час;

W – мощность системы отопления, кВт

с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)

Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен:

Q = S × V

S – площадь поперечного сечения трубы, м²;

V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, для качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с. Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час. Можно взять усредненное значение – 540 м/час

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр.

D = √ (4×S/π) = 2 × √ (S/π)

Подставляем значения:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt)

= 0,0451 × √(W/Δt)

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:

• D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

• D = 55,2 √(W/Δt) – для скорости в 0,1 м/с;
• D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Быстро провести расчеты поможет встроенный калькулятор, размещенный ниже:

Расчет параметров гидрострелки на основании производительности насосов

Есть и другой способ определить требуемые минимальные размерные параметры гидравлического разделителя. В этом случае за исходные величины будут браться величины производительности насосов в контуре котла и всех контуров отопления и, при наличии, горячего водоснабжения.

Как уже было понятно из описания принципа работы гидрострелки, ее основное предназначение – не перегружать насосное оборудование котельной установки, обеспечивая при этом должный расход теплоносителя во всех контурах отопления. Так на практике и получается, что суммарная производительность всех насосных установок всегда выше аналогичного показателя насоса, обеспечивающего циркуляцию непосредственно через котел.

В самом «пиковом» варианте, когда одновременно задействованы все насосы во всех контурах, суммарная производительность через гидрострелку стане равна разнице:

Q = ∑Qот. – Qкот.

∑Qот. – суммарная производительность всех насосов на контурах отопления и, если есть, на бойлере косвенного нагрева, м³/час

Qкот. – производительность циркуляционного насоса в малом контуре котла отопления. м³/час.

Вернемся вновь в формулам, которые рассматривались выше.

S = W / (с × Δt × V)

Мощность, как уже было показано выше, равна:

W = Q × с × Δt

Значит,

S = (Q × с × Δt) / (с × Δt × V) = Q / V

Отсюда осталось совсем немного для определения диаметра:

D = √ (4×S/π) = 2 × √ (Q /(π × V)) = 2 × √ ((∑Qот. – Qкот.) / (π × V))

Уточнить паспортные характеристики установленного или планируемого к установке насосного оборудования – несложно. Единственное, при расчетах не забывайте приводить значение производительности к единым величинам — м³/час, а скорость потока через гидрострелку – к м/час. Полученный результат останется привести к миллиметрам, умножив на 1000.

Можно сразу упростить формулу, введя константы и рекомендуемую скорость потока, как и в первом расчете. В итоге получаются следующие выражения:

При скорости вертикального потока равной:

• 0,1 м/с: D = 59,5 × √ (∑Qот. – Qкот.)
• 0,15 м/с: D = 48,6 × √ (∑Qот. – Qкот.)
• 0,2 м/с: D = 42,1 × √ (∑Qот. – Qкот.)

Эти соотношения заложены в размещенный ниже калькулятор:

Рассчитанные величины являются минимальными. Если диаметр будет выше, то никакой беды от этого не случится – плавность работы системы отопления только выиграет. А вот заужение ниже расчетной величины – недопустимо!

Естественно, при приобретении или самостоятельном изготовлении гидравлического разделителя ориентируются на стандартные диаметры труб, но только приведенные от полученных результатов обязательно в большую сторону.

Заключение

Подводя итоги публикации, отметит еще раз основные достоинства системы отопления, оснащенной гидравлическим разделителем:

• Чугунный теплообменник котла получает надежную защиту от тепловых ударов. Что продлевает срок службы котельного оборудования.
• Намного упрощается подбор насосов. Для каждого контура модно приобрести прибор необходимой производительности, и это не потребует установки мощного насоса в контуре котла – гидрострелка в полной мере нивелирует этот дисбаланс.
• Расход теплоносителя через котел отличается стабильностью, то есть оборудование всегда работает в штатном оптимальном режиме, без скачков давления и температуры.
• Вся система отопления в целом получается сбалансированной, все контуры независимы и не оказывают значимого влияния один на другой.
• Появляется возможность удаления шлама и газов.

И напоследок – еще один видео-сюжет о значимости гидрострелки в системе отопления:

Видео: Насколько важна гидрострелка в разветвлённой системе отопления?
