Сливные трубы – что нужно для монтажа

Пластиковые трубы для слива канализации, которые используются на бытовом уровне, как правило, имеют диаметр 32 мм, 50 мм, 100 мм и 150 мм, хотя, два самых востребованных вида, это 50 мм, 100 мм. Кроме того, для монтажа разводки системы выпускаются фрагменты разной длины, и они могут быть 25 см, 35 см, 50 см, 75 см, 100 см, 150 см и 200 см (фрагментация 150-миллиметровой трубы начинается от 50 см, более мелких обычно не производят).

Более подробно о таких элементах мы расскажем ниже, а также посмотрим демонстрацию тематического видео в этой статье.

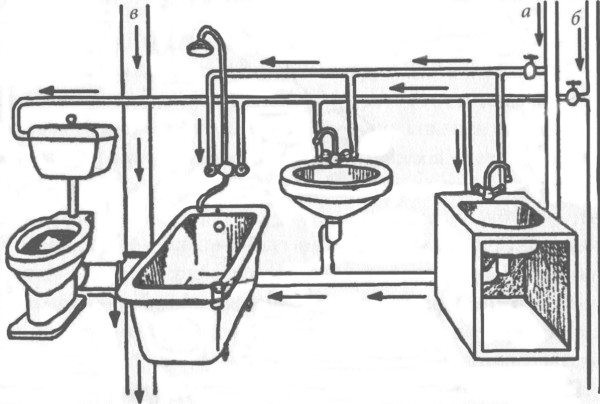

Принцип системы канализации и водопровода в квартире или доме

Оборудование для канализационного трубопровода

Примечание. Вся система, монтируемая для канализации, в основном состоит из труб разного диаметра.
Но все они должны как-то стыковаться, поэтому промышленность для этой цели производит однородные фитинги (ПВХ), а также резиновые манжеты (редукции) и уплотнительные кольца.

Трубы

Основные параметры

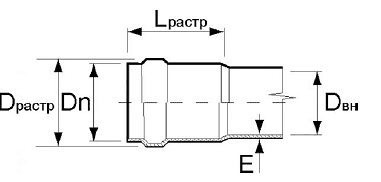

Самым основным параметром, будь то сливная труба с крыши или это будет канализационный стояк, или горизонтальная разводка меньшего диаметра, можно назвать наружный диаметр – от него не зависит пропускная способность, но именно на него обращают внимание при монтаже. Ниже мы предлагаем вашему вниманию таблицу всех типоразмеров поливинилхлоридной канализации.

Диаметр наружный (мм)		Кольцевая жесткость номинальная (SN, кН/м2)
Dn	Допуст. отклонения	2		4		8
		SDR 51		SDR 41		SDR 38
		Толщина трубных стенок (мм)
		en	Доп. откл.	en	Доп. откл.	en	Доп. откл.
50	±0,2	–	–	1,3	±0,4	1,6	±0,4
63	±0,2	–	–	1,6	±0,4	2,0	±0,5
75	±0,3	–	–	1,9	±0,4	2,3	±0,5
90	±0,3	–	–	2,2	±0,5	2,8	±0,5
110	±0,3	–	–	2,7	±0,5	3,4	±0,5
125	±0,3	–	–	3,2	±0,6	3,9	±0,6
160	±0,4	3,2	±0,6	4,0	±0,6	4,9	±0,7
200	±0,5	3,9	±0,6	4,9	±0,7	6,2	±0,9
250	±0,5	4,9	±0,7	6,2	±0,9	7,7	±1,0
315	±0,6	6,2	±0,9	7,7	±1,0	9,7	±1,2
400	±0,7	7,7	±1,0	9,8	±1,2	12,3	±1,5
500	±0,9	9,8	±1,2	12,3	±1,5	15,3	±1,8
630	±1,1	12,3	±1,5	15,4	±1,8	19,3	±2,2
800	±1,3	15,4	±1,8	19,6	±2,2	24,5	±2,7
1000	±1,6	19,6	±2,2	24,5	±2,7	30,6	±3,3
1200	±2,0	24,5	±2,7	29,4	±5,2	36,7	±3,5

Примечание. В настоящей таблице указаны все параметры труб, начиная от сечения 50 мм и выше, хотя в жилом секторе используются параметры на 50 мм, 110 мм и 150 мм.
Фактический диаметр 110 мм при покупке в магазине обычно рассматривается, как 100 мм – как труба, так и цена при этом не изменяются.

Фитинги и редукции

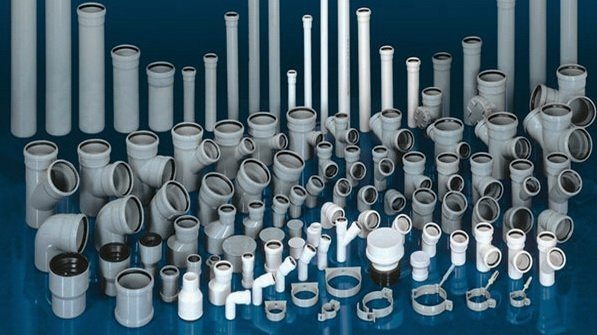

Разная конфигурация фитингов

• Для того чтобы сделать какой-либо стык на трубопроводе, как то врезка, поворот, развязка узла или переход на другой диаметр и в другую плоскость, используются специализированные переходники разной конфигурации. Например, сливная труба для унитаза может быть выполнена, как пластиковый уголок или гофрированный рукав, но это всё нужно как-то подсоединить к стояку, и вот здесь как раз и нужен тройник (четверик – для отвода к другим санузлам), который врезают в стояк.

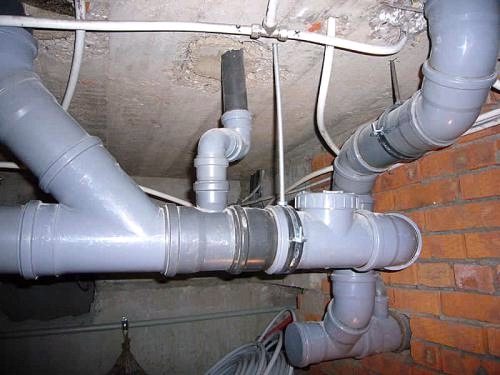

Сложная развязка в подвале

• Примерно таким же способом подключается сливная труба для ванной или раковины – гофрированный рукав сифона стыкуется с раструбом углового канализационного фитинга или тройника, где для уплотнения используется резиновое кольцо или манжета. Также существуют сложные развязки, особенно в подвалах частных домов, когда в квартире трубы практически отсутствуют – для каждого санузла отвод делается через пол, поэтому внизу, под потолком подвала, нужно стыковать много труб, причём под разным уклоном и с разным диаметром.

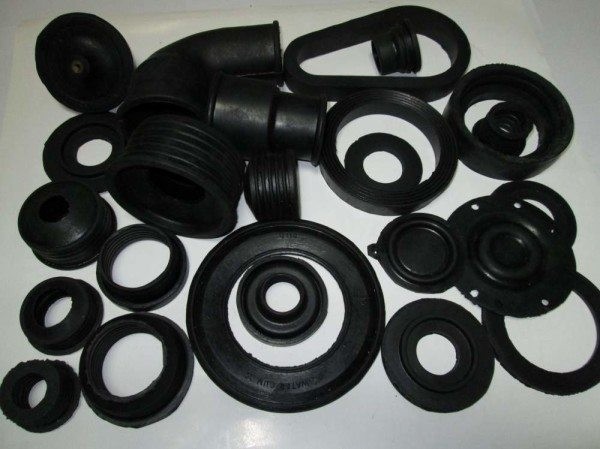

Резиновые манжеты и уплотнительные кольца

• Резиновая манжета порой бывает просто незаменима, например, подключение слива стиральной машинки к канализационной трубе осуществляется с помощью 32-миллиметровой трубы, которую нужно соединить с раструбом 50-миллиметровой. Но такие фитинги из ПВХ большая редкость, поэтому в стакан раструба загоняется резиновая редукция 50×32 мм и так решается проблема. Точно такая же ситуация возникает, когда подключается сливная труба для раковины – там используется редукция 50×40 мм под гофрированный рукав сифона.
• Уплотнительные резиновые кольца поставляются заводом-изготовителем в комплекте с пластиковой трубой, так что вам их не придётся покупать отдельно. При стыковке нужно быть внимательным, чтобы не случилось перекоса и если после пробного слива вы заметите течь по какому-либо из стыков, то не спешите его заделывать силиконом или герметиком. В этих случаях инструкция рекомендует демонтировать такое соединение, поправить кольцо и собрать его заново – течь исчезнет.

Полезный совет. При сборке канализации своими руками иногда возникают серьёзные затруднения – причиной тому, слишком жёсткое уплотнительное кольцо из резины.
Чтобы устранить такую проблему, можно намазать кольцо или конец трубы (или то и другое) жидким моющим средством для бытового употребления.
Это значительно облегчит рабочий процесс соединения.

Полезные гаджеты

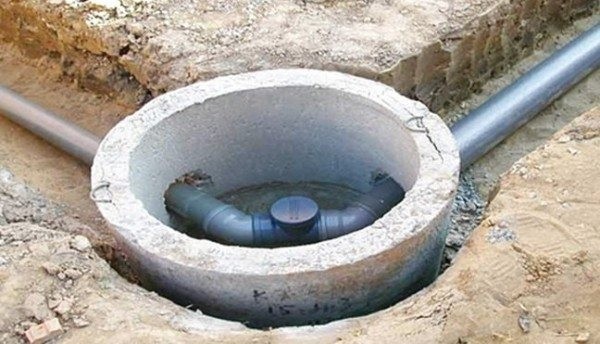

Смотровой колодец для ревизии

В случае возникновения засора под мойкой, мало у кого возникнет вопрос, как прочистить сливную трубу на кухне, здесь всё просто – снимаете рукав сифона с фитинга и через раструб вводите сантехнический трос в сторону стояка. Но что делать, если такая сборка сделана не по прямой линии, а с поворотами (иногда на 90⁰) или если длины троса недостаточно?

В таких случаях на поворотах и на длинных участках (более 4-5 метров) врезается пластиковая ревизия, которая может быть, как в помещении, так и снаружи, под землёй, только в последнем случае над ней обустраивают смотровой колодец из бетонных колец или кирпичной кладки.

Ревизия очень похожа по внешнему виду и способу монтажа на тройник, только в нашем случае боковой отвод здесь делается с резьбой, чтобы его можно было плотно закрыть крышкой, которую хорошо видно на верхнем фото. Для устранения засора крышку откручивают и вводят в трубу сантехнический трос в нужном направлении.

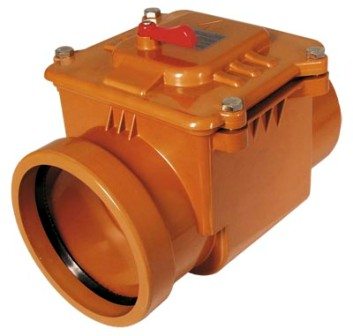

Мембранный запорный клапан из пластика (ПВХ)

Для того чтобы избежать переливов используют обратный запорный клапан канализации, который обычно устанавливают в частном секторе или на первых этажах многоэтажных зданий. Суть работы такого гаджета состоит в следующем – когда уровень воды в канализации поднимается выше, чем уровень труб в квартире (доме), то вся эта жидкость начнёт выливаться через унитаз, ванну, а иногда и мойку с раковиной (закон сообщающихся сосудов). Но если до жилого помещения установить обратный клапан, то такого не произойдёт.

Такие приспособления могут быть вертикальными и горизонтальными, с запором в виде мембраны с резиновой прокладкой (из пластика), либо шаровыми горизонтальными, с фланцевыми соединениями (из чугуна или стали). Последний вариант обычно используется для промышленных мощностей.

Заключение

Пластиковые сточные трубы для крыши, помещения или укладки под землю ничем не отличаются друг от друга и делаются из одного и того же материала – ПВХ. Основная разница между ними заключается в размерах и способах укладки.
