Съемник подшипников своими руками

Самодельный съемник подшипников сделанный своими руками, подробное описание изготовления.

Очень часто при ремонтных работах, требуется снятие подшипников, шестерней и прочих узлов. Разумеется для таких задач понадобится съемник, сделать его можно своими руками. Если Вас заинтересовала эта самоделка, ниже представлены фото пошагового изготовления такого устройства.

Понадобятся материалы:

• — Металлический круг толщиной не менее 6 мм;
• — резьбовой стержень и гайки (желательно с «силовой» резьбой);
• — кругляк;
• — подходящая ручка (можно от вентиля).

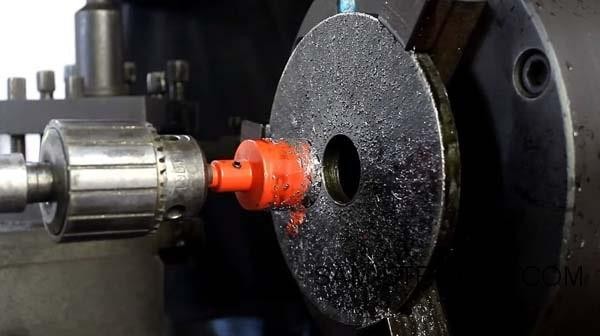

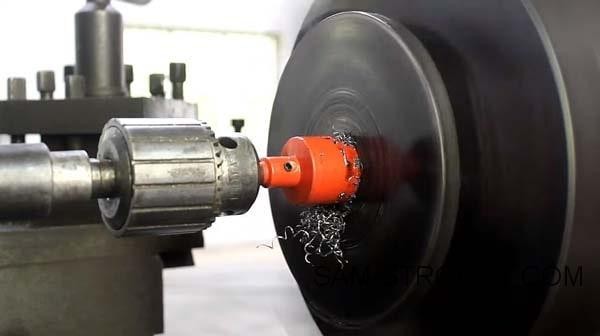

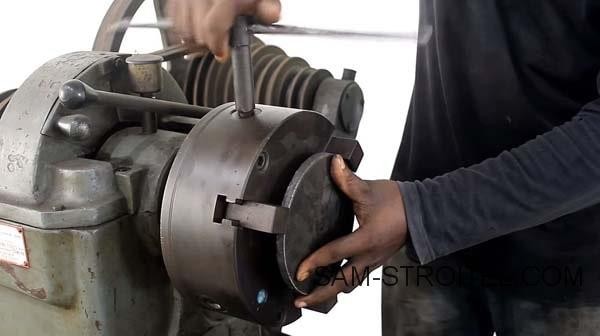

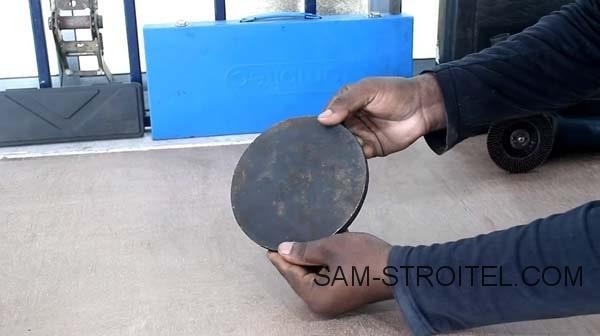

Для изготовления съёмника понадобится металлический круг, в центре которого понадобится просверлить отверстие под резьбой вал.

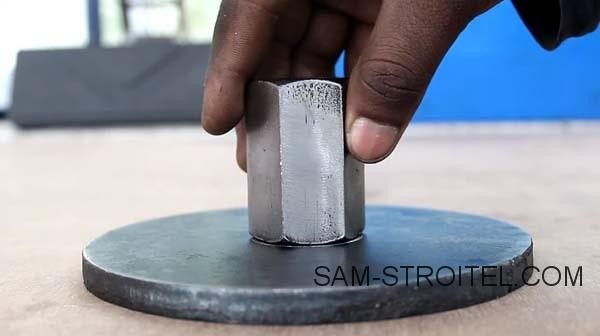

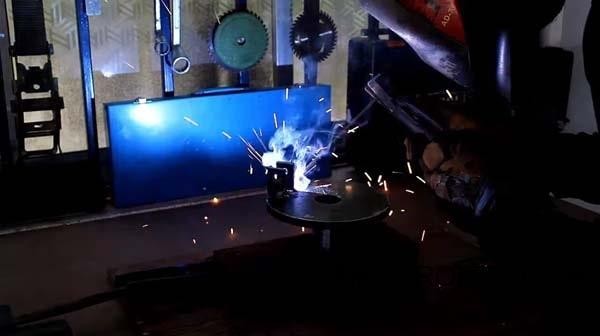

Далее автор сделал гайку, сварив две гайки вместе. Чем больше длина гайки, тем более высокие нагрузки способна будет выдержать резьба. В завершении привариваем гайку напротив отверстия четко перпендикулярно основе, чтобы вал не уходил вбок.

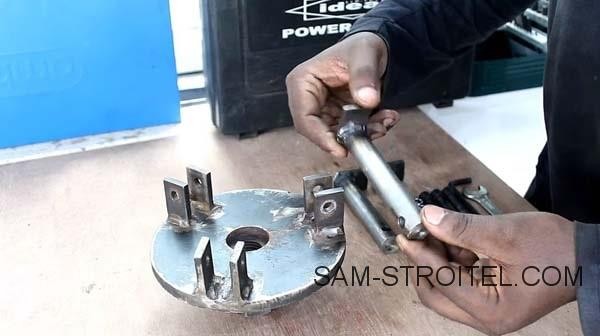

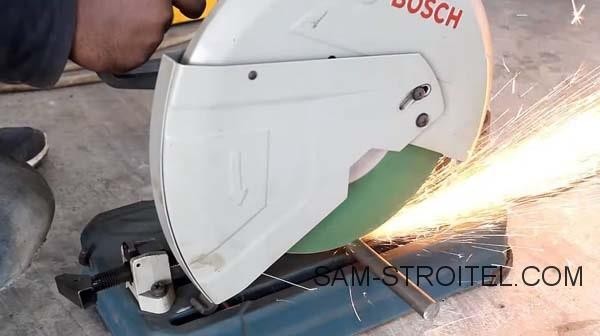

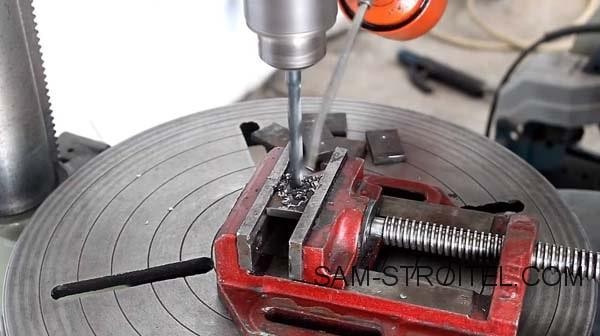

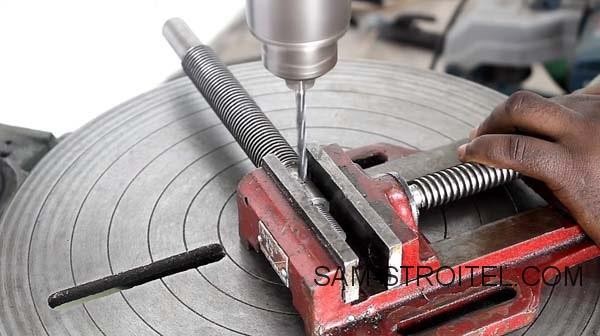

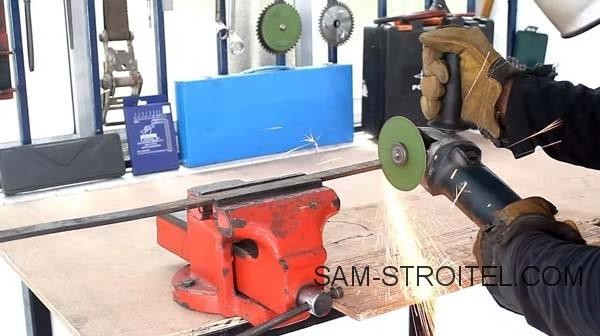

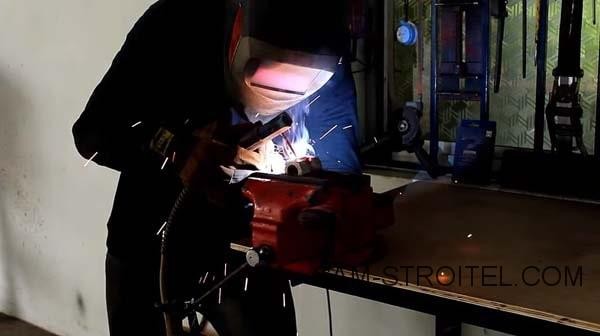

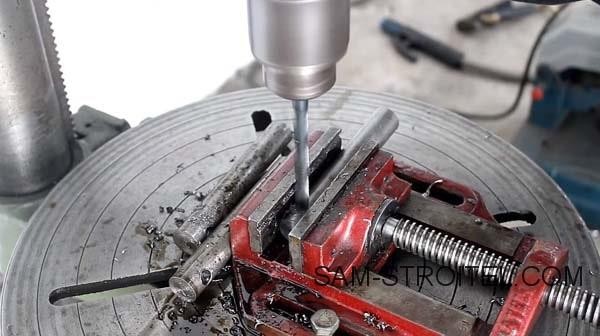

К кругу привариваем уши из листовой стали, к этим кронштейнам мы шарнирно будем крепить лапы. Что касается лап, их автор изготовил из кругляка, а в качестве зацепов к лапам приварены стальные пластины. В лапах сверлим отверстия под крепежные винты.

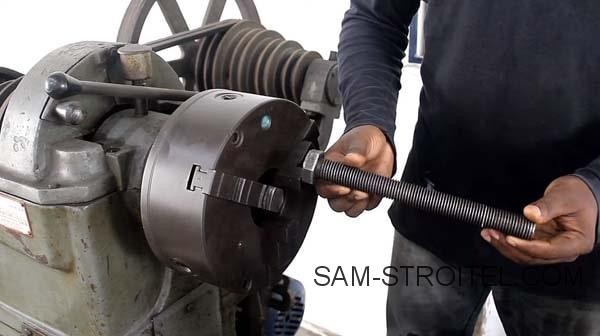

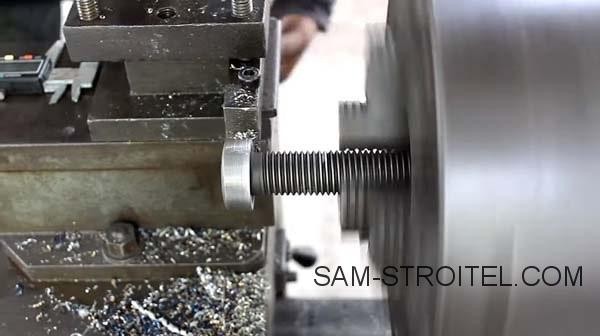

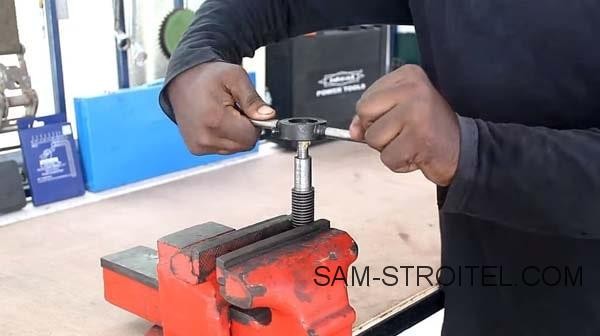

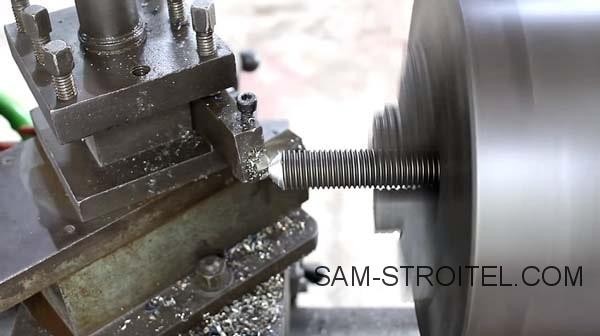

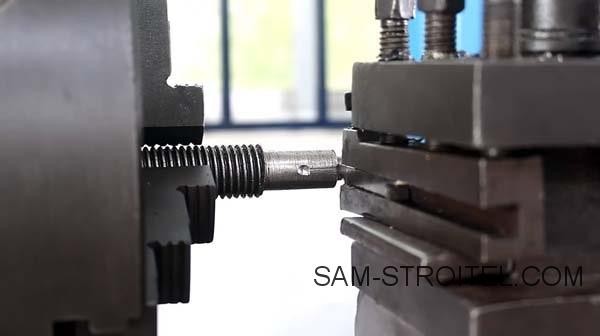

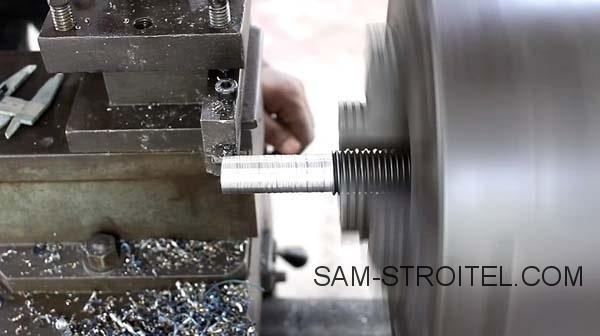

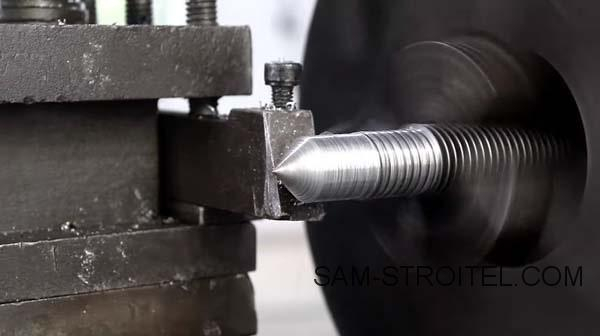

Резьбовой вал, нужно доработать на токарном станке, нужно наточить его конец, чтобы вал центрировался в нужной точке при выпрессовке. На обратной стороне вала, снимем резьбу и сделаем канавку, сюда будет крепиться ручка от вентиля. Также для крепления ручки, протачиваем конец вала до нужного диаметра и нарезаем резьбу под гайку.

Окрашиваем детали и собираем конструкцию.

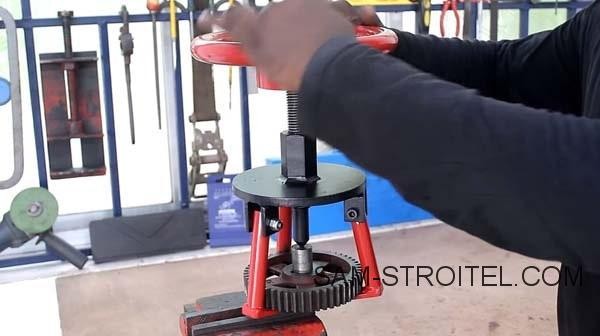

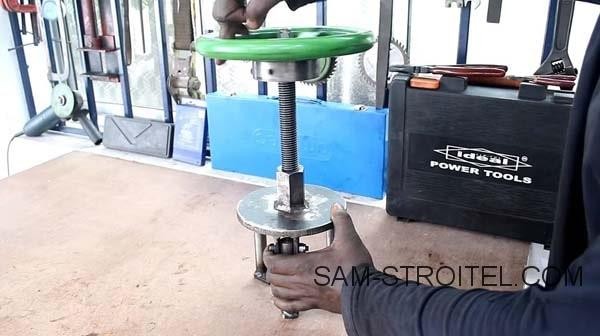

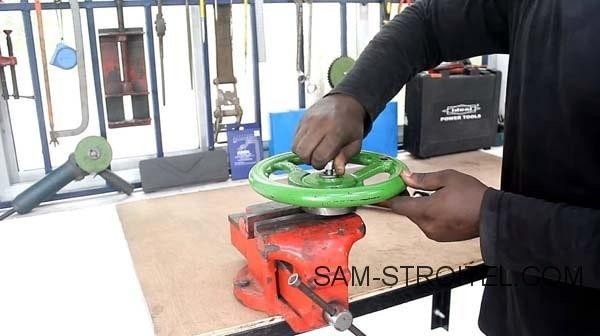

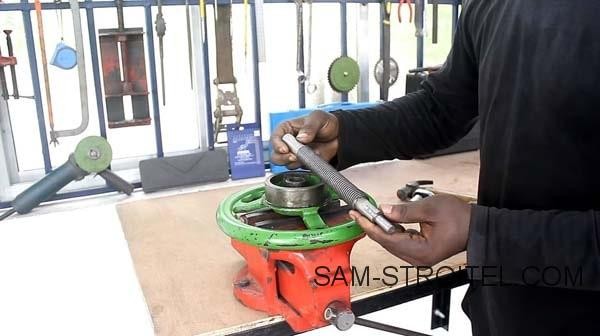

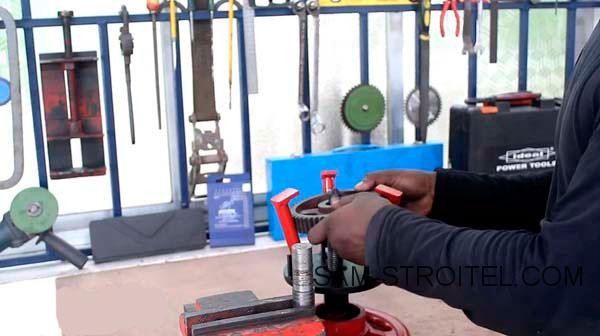

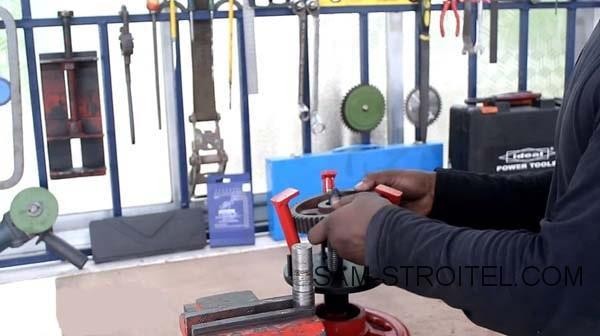

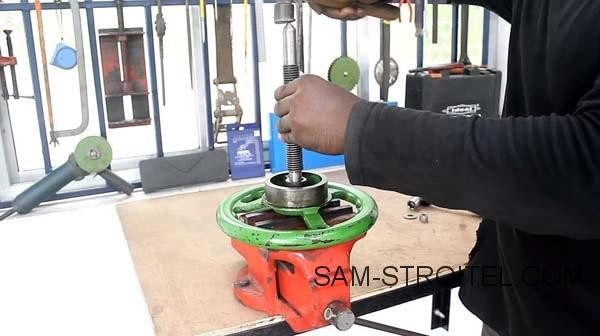

С помощью такого самодельного приспособления, можно легко снимать подшипники и шестерни с вала.

Видео: изготовление съёмника.
