Гусеничный вездеход «MSR»: фото постройки

Сборка гусеничного вездехода своими руками: пошаговые фото с описанием и характеристиками, также видео где показаны возможности вездехода.

Автор принял решение построить небольшой одноместный вездеход на гусеничном ходу и это ему удалось, самоделка имеет довольно хорошие характеристики по проходимости и манёвренности.

Технические характеристики:

  • Двигатель, КПП и мост — ВАЗ-2106.
  • Раздаточная коробка – ГАЗ-69.
  • Корпус – лодка.
  • Гусеницы из транспортёрной ленты (толщина — 13 мм).
  • Вес самоделки – 1 т.
  • Максимальная скорость – 35 – 40 км/ч.

Далее на фото представлены основные этапы сборки гусеничного вездехода «MSR».

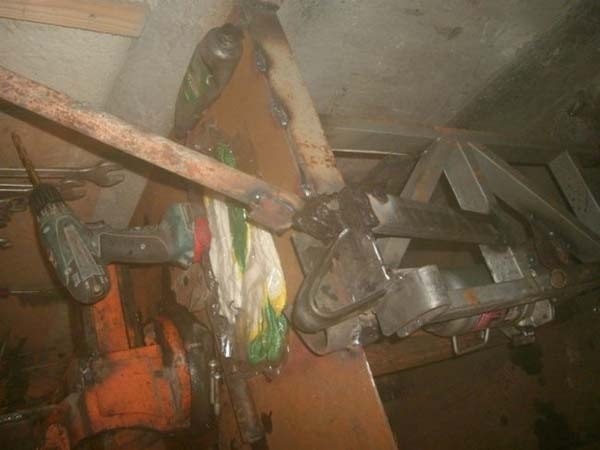

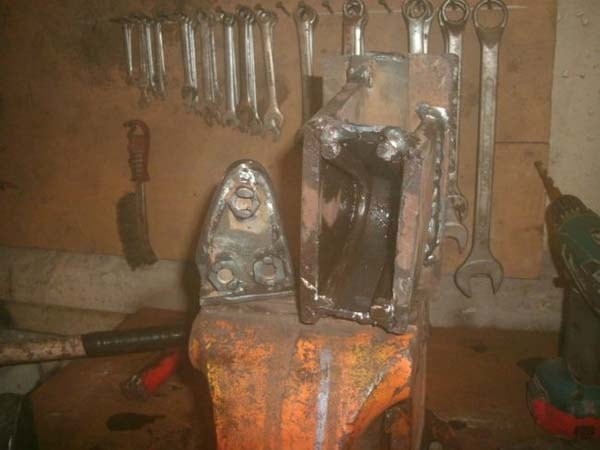

Для изготовления клыков ограничителей траков, автор использовал самодельное приспособление.

Гусеничный вездеход «MSR»: фото постройки

Чтобы металл не лопался на сгибе заготовку предварительно смазывают отработкой моторного масла.

Гусеничный вездеход «MSR»: фото постройки

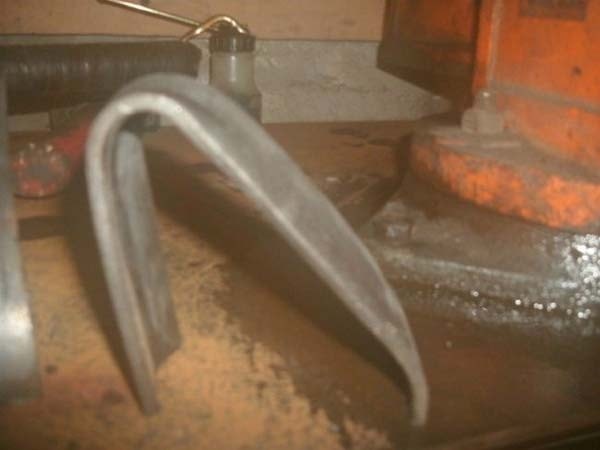

На фото: клык ограничитель для трака гусеницы.

Гусеничный вездеход «MSR»: фото постройки

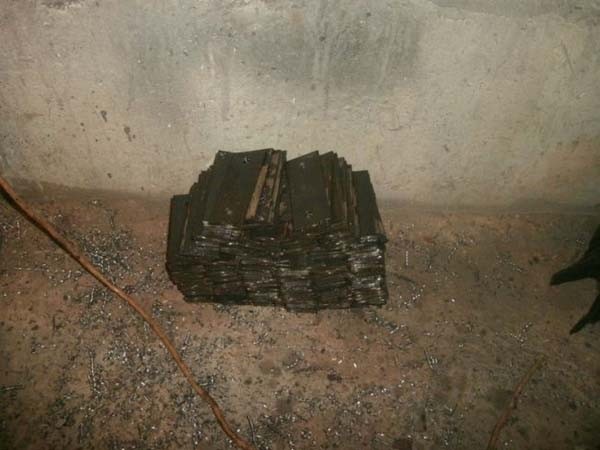

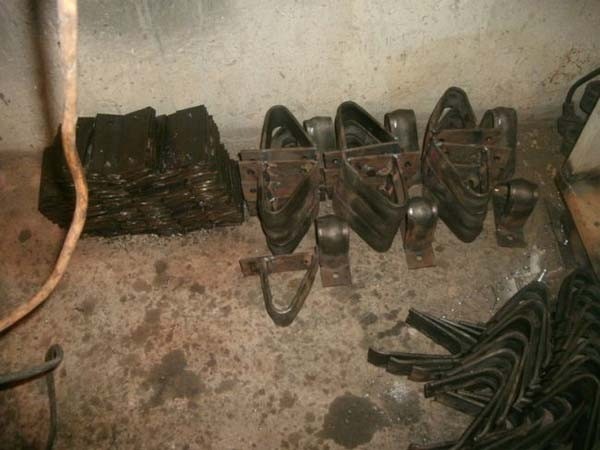

Из металлической полосы вырезаются заготовки под основание для клыков.

Гусеничный вездеход «MSR»: фото постройки

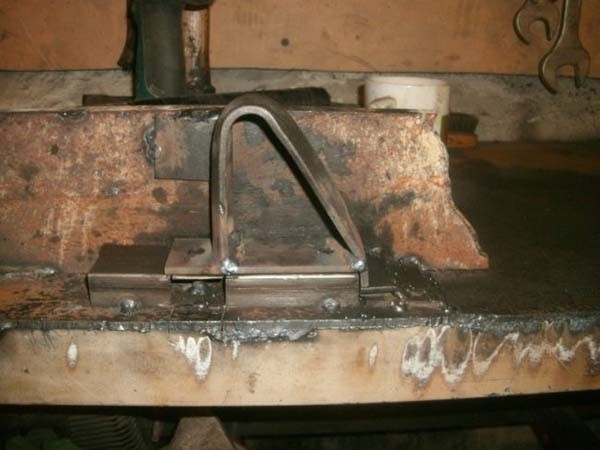

Затем к клыку приваривается основание.

Гусеничный вездеход «MSR»: фото постройки

Гусеничный вездеход «MSR»: фото постройки

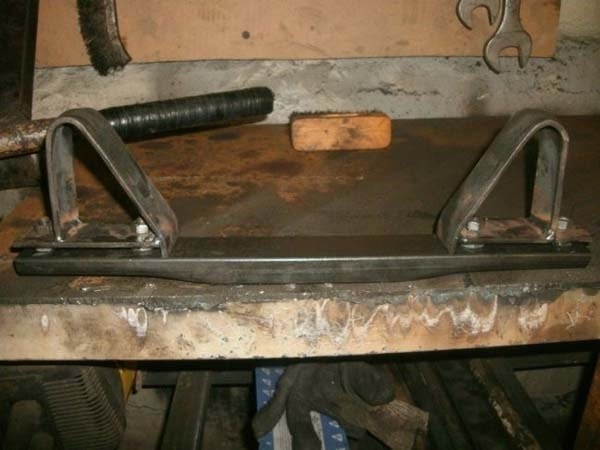

Готовый трак для гусеницы.

Гусеничный вездеход «MSR»: фото постройки

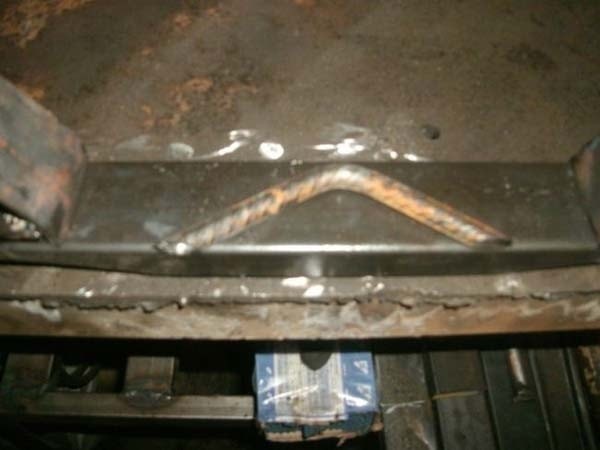

Для лучшей сцепки гусениц с поверхностью грунта, к траку привариваются изогнутые пруты арматуры (грунтозацепы).

Гусеничный вездеход «MSR»: фото постройки

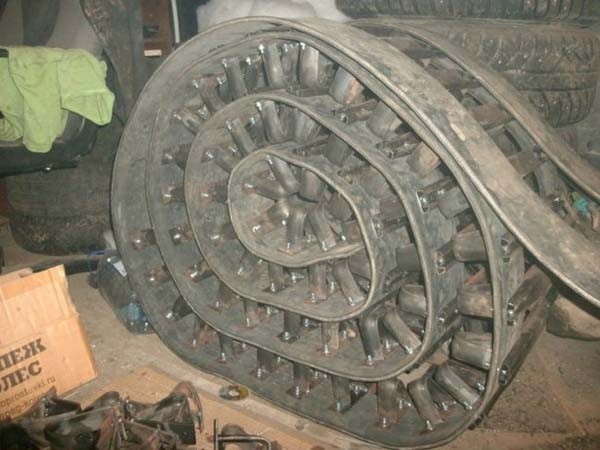

Гусеница подготовлена.

Гусеничный вездеход «MSR»: фото постройки

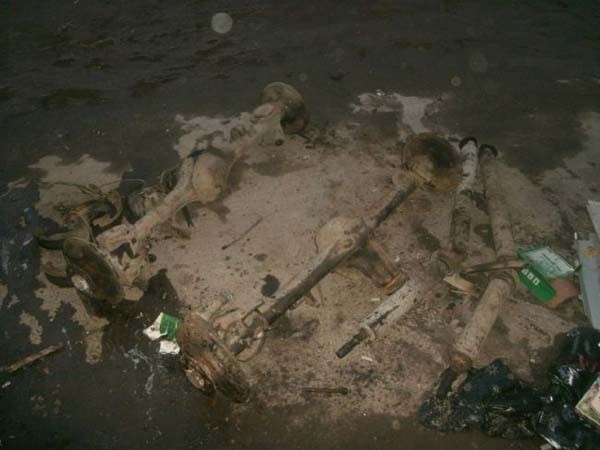

Понадобилось два моста от жигулей.

Гусеничный вездеход «MSR»: фото постройки

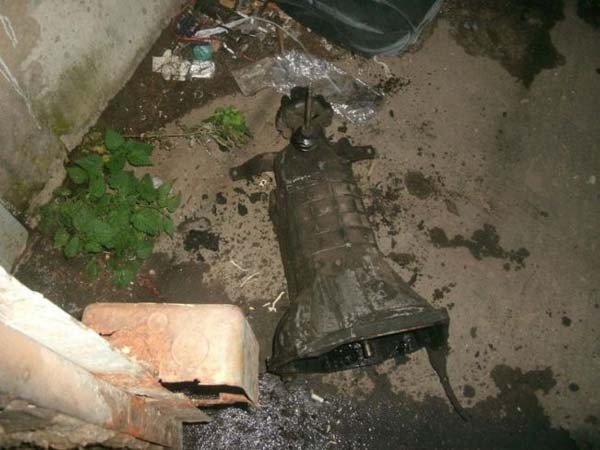

Коробка переключения передач и кожух муфты сцепления также с ВАЗ классики.

Гусеничный вездеход «MSR»: фото постройки

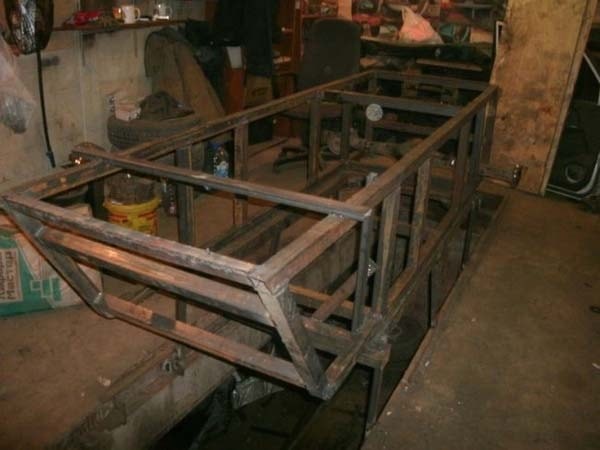

Процесс изготовления рамы, используется профильная труба.

Гусеничный вездеход «MSR»: фото постройки

Гусеничный вездеход «MSR»: фото постройки

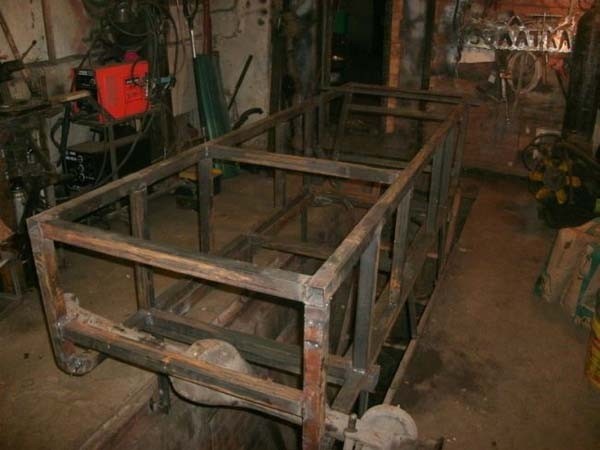

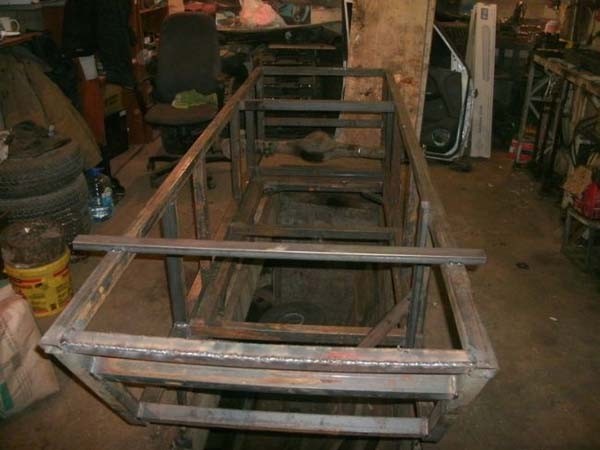

Рама сварена.

Гусеничный вездеход «MSR»: фото постройки

На фото: ступица с суппортом для дисковых тормозов.

Гусеничный вездеход «MSR»: фото постройки

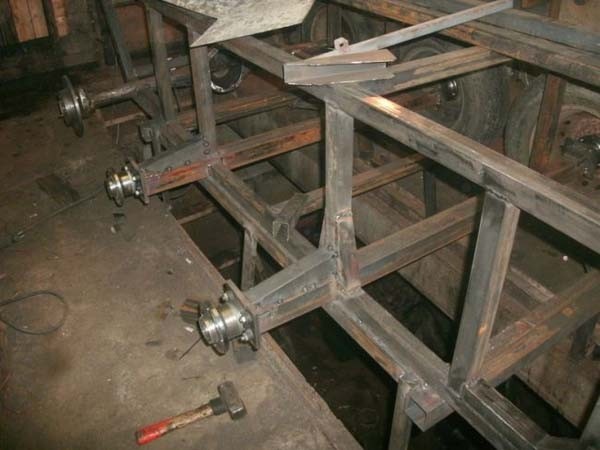

В этой конструкции оси колес привариваются прямо к корпусу вездехода.

Гусеничный вездеход «MSR»: фото постройки

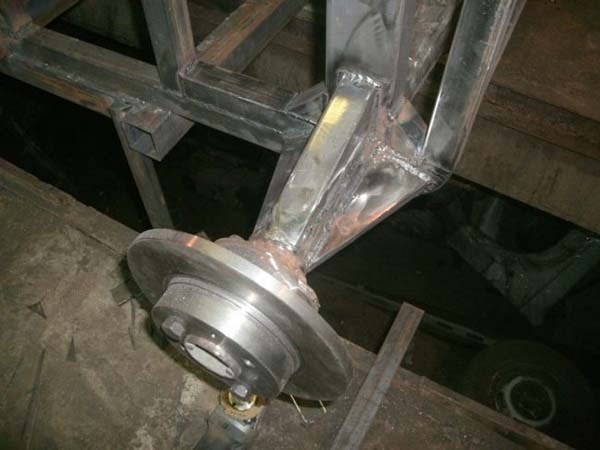

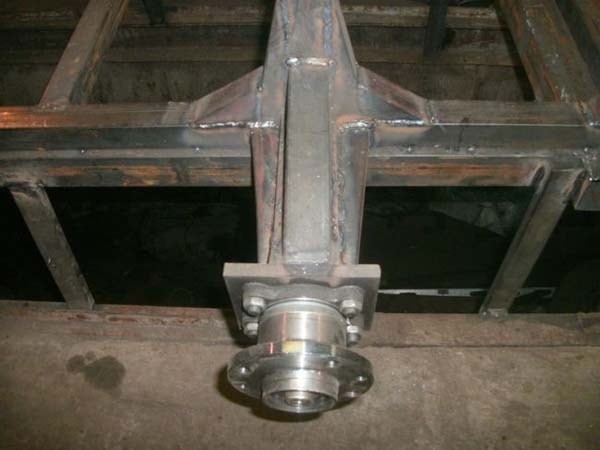

Приварены усилители для осей.

Гусеничный вездеход «MSR»: фото постройки

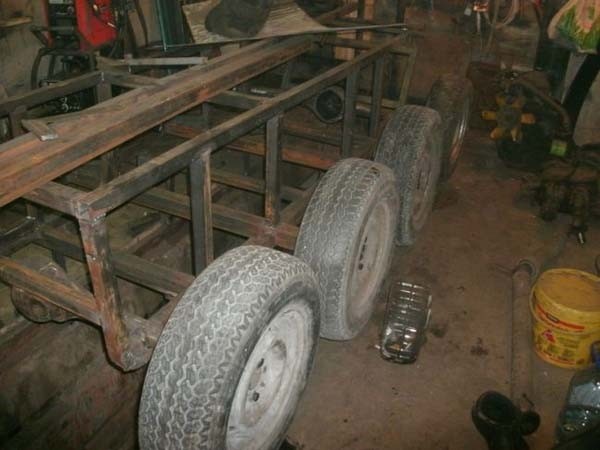

Установка колёс, по 4 на каждый борт.

Гусеничный вездеход «MSR»: фото постройки

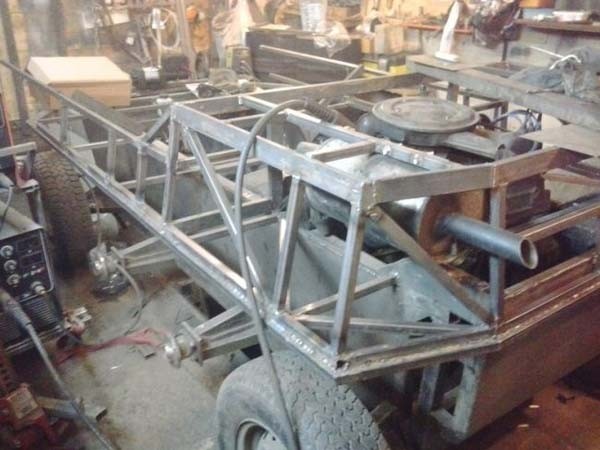

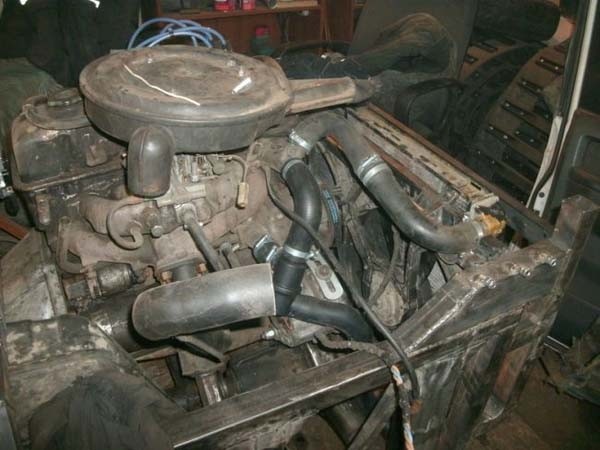

Ставим двигатель.

Гусеничный вездеход «MSR»: фото постройки

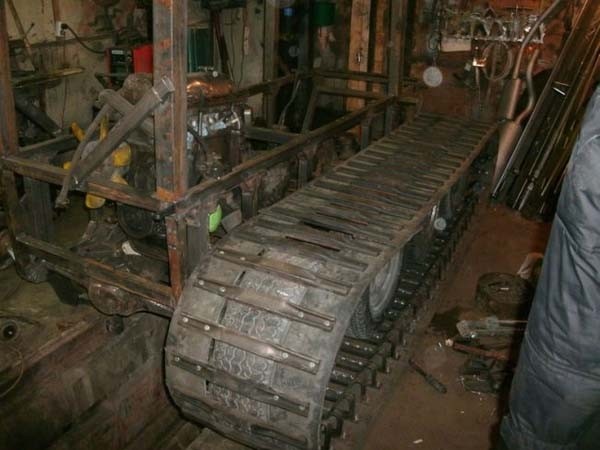

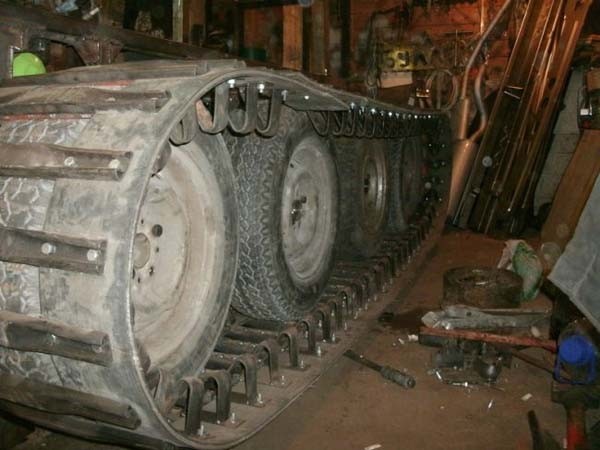

Одеваем гусеницы на колеса.

Гусеничный вездеход «MSR»: фото постройки

Гусеничный вездеход «MSR»: фото постройки

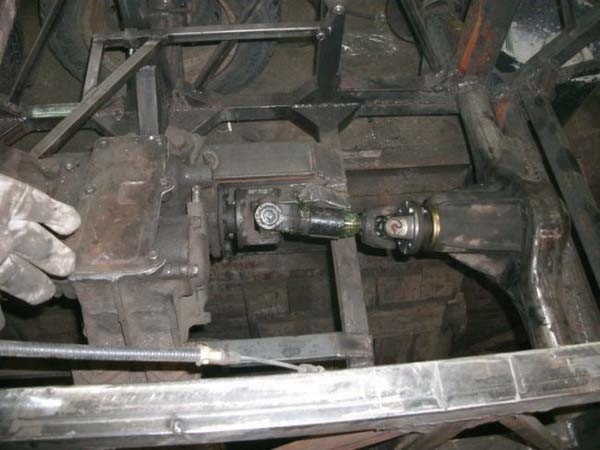

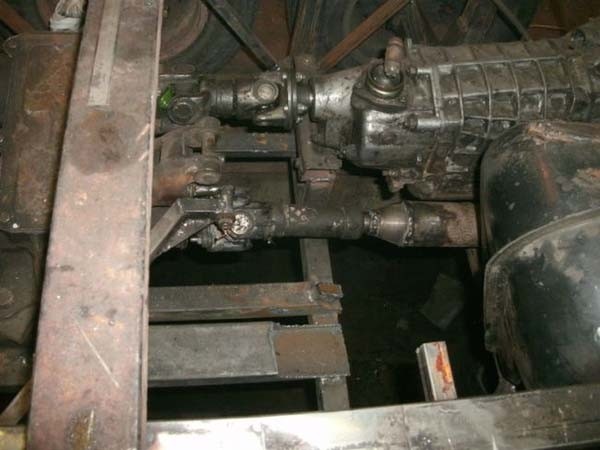

Карданный вал для раздающей коробки и ведущего моста.

Гусеничный вездеход «MSR»: фото постройки

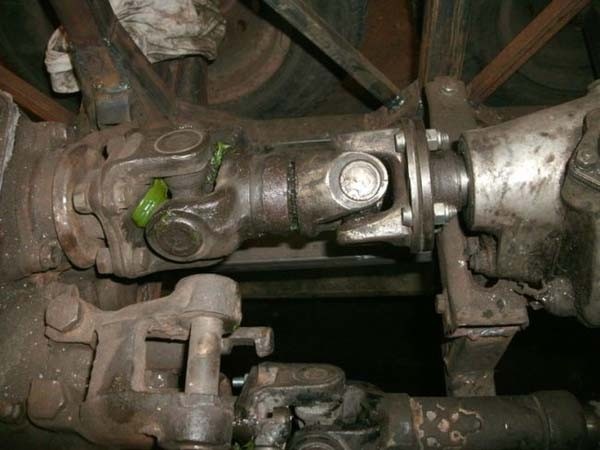

Сделан самодельный кардан.

Гусеничный вездеход «MSR»: фото постройки

Гусеничный вездеход «MSR»: фото постройки

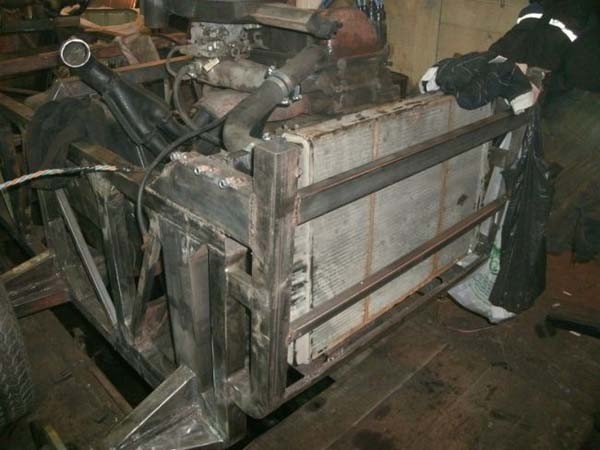

Радиатор взят с ГАЗели.

Гусеничный вездеход «MSR»: фото постройки

Гусеничный вездеход «MSR»: фото постройки

Вездеход будет преодолевать водные преграды, поэтому корпус обваривается листовым металлом. Лобовое стекло также с ВАЗ.

Гусеничный вездеход «MSR»: фото постройки

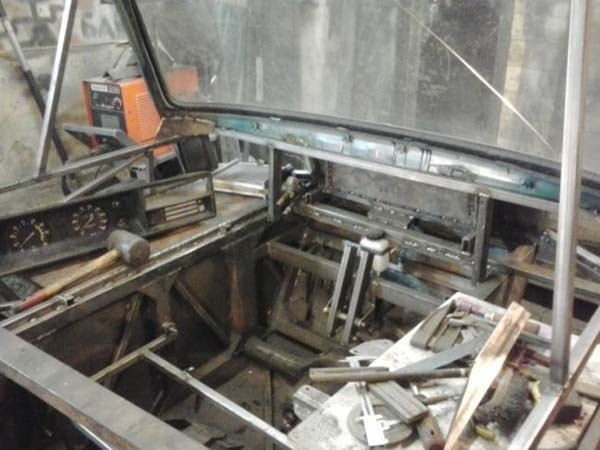

Внутри кабины.

Гусеничный вездеход «MSR»: фото постройки

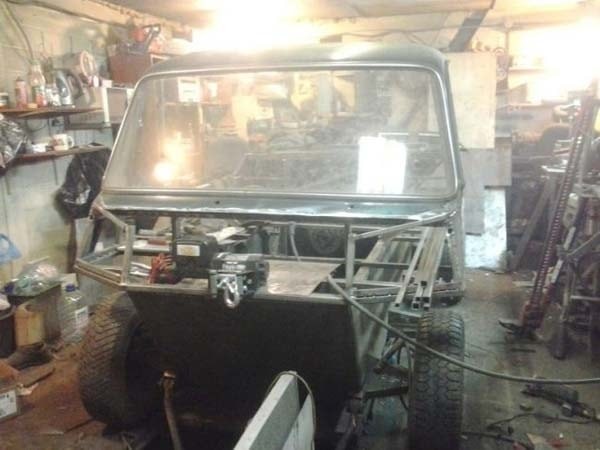

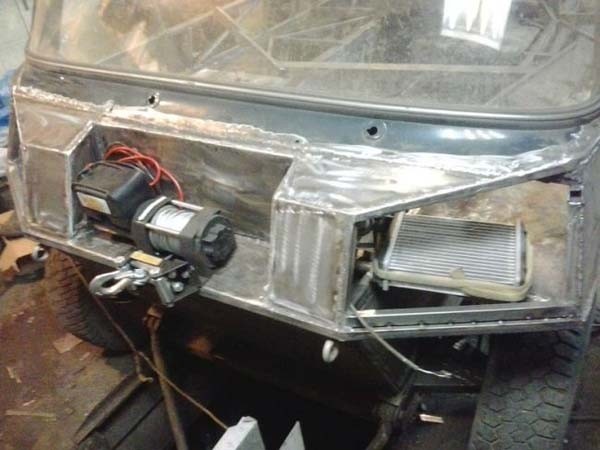

Автор установил лебёдку.

Гусеничный вездеход «MSR»: фото постройки

После покраски.

Гусеничный вездеход «MSR»: фото постройки

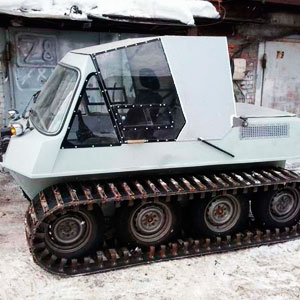

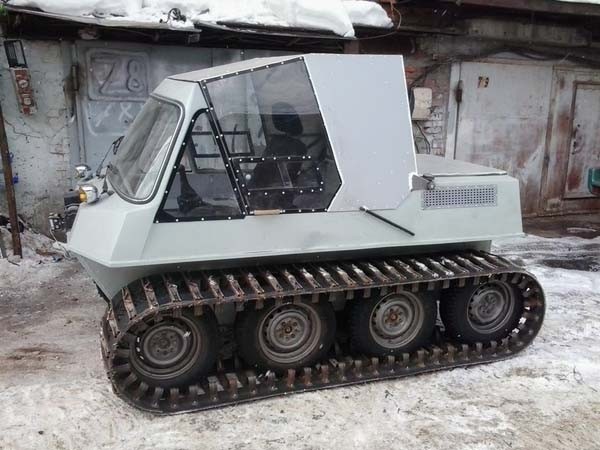

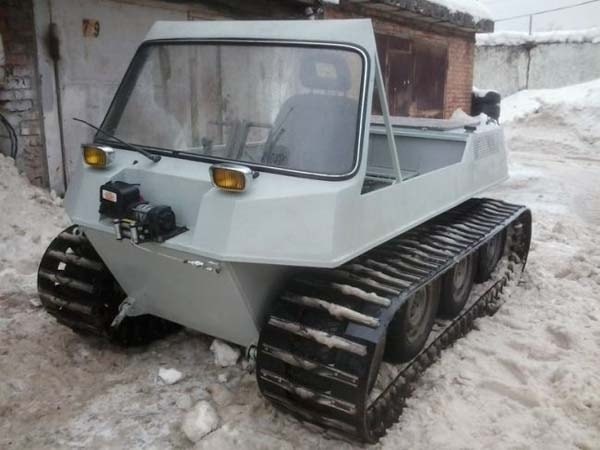

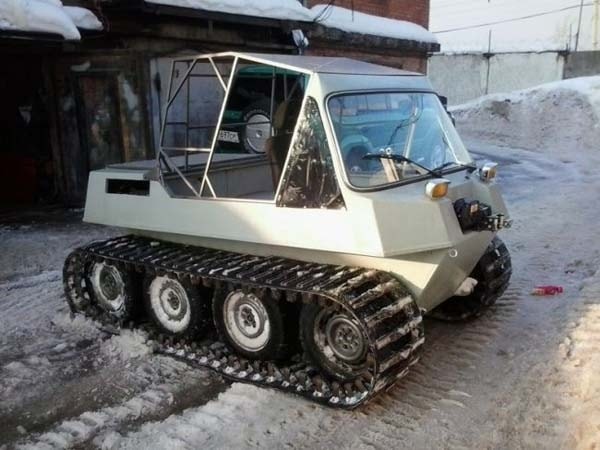

На фото: самодельный вездеход на гусеничном ходу.

Гусеничный вездеход «MSR»: фото постройки

Автор воплотил интересное решение: задняя часть кабины вместе с дверьми откидывается назад.

Гусеничный вездеход «MSR»: фото постройки

Интересное видео, где автор показывает возможности своего гусеничного вездехода.

Автор самоделки: Александр Бусыгин.
