Дымоход для газового котла: особенности и требования к устройствам

0 34

Нужен ли газовому отопительному котлу дымоход? Разумеется! Можно ли соорудить дымоход для газового котла собственными руками? Конечно! Вам нужно лишь изучить особенности устройства наиболее распространенных разновидностей дымоотводящих конструкций, ознакомиться с ключевыми требованиями к таким системам и выполнить все в полном соответствии с положениями руководства.

Дымоход для газового котла: особенности и требования к устройствам

Дымоход для газового котла

Особенности устройства дымохода

Дымоход для газового котла: особенности и требования к устройствам

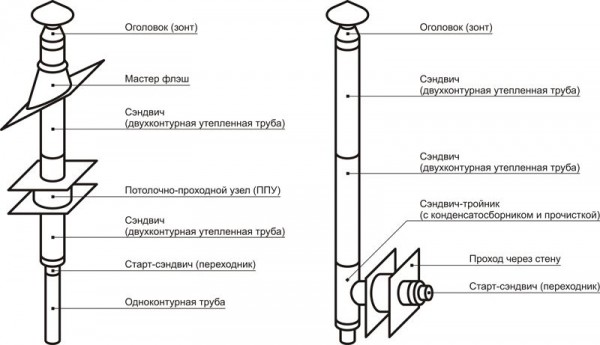

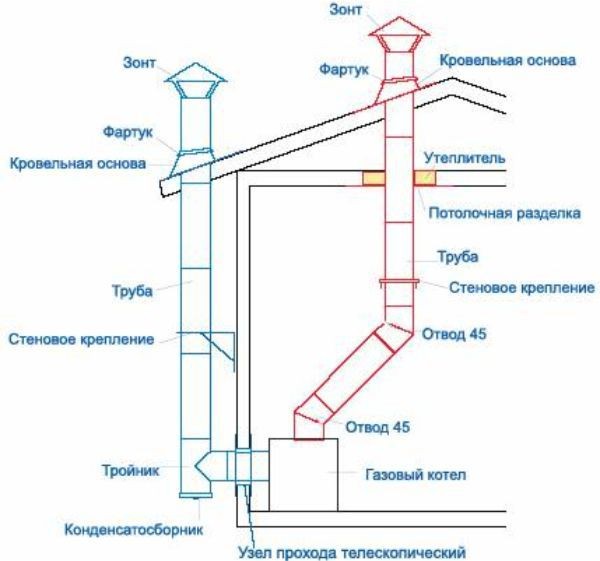

Схема дымохода газового котла

Вне зависимости от выбранной разновидности дымохода, он будет включать в свой состав следующие компоненты:

  • трубу для отведения дыма;
  • проходной патрубок;
  • переходник для соединения дымоходной трубы с патрубком котла;
  • хомуты и крепежные кронштейны;
  • телескопические трубки;
  • тройник со штуцером для слива конденсата;
  • отводы;
  • наконечник в форме конуса.

    Дымоход для газового котла: особенности и требования к устройствам

    Схема дымохода газового котла

Для изготовления дымоотвода могут использоваться разные материалы. Ознакомьтесь с особенностями наиболее распространенных решений и сделайте свой выбор.

Кирпичный дымоход

Дымоход для газового котла: особенности и требования к устройствам

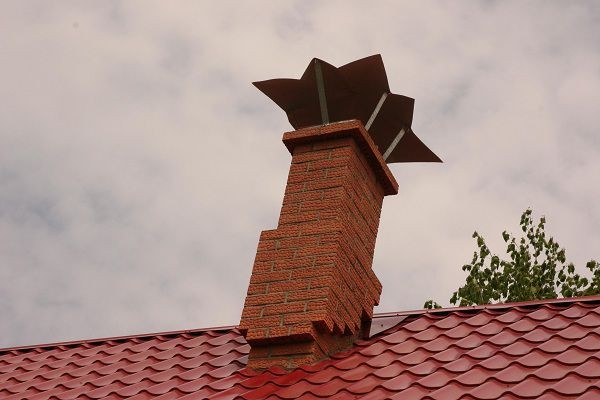

Кирпичный дымоход

Если судить объективно, то дымоход из кирпича это уже даже не прошлый, а позапрошлый век. Подобная дымоотводящая система имеет сложную конструкцию и требует серьезных временных, трудовых и финансовых затрат на обустройство.

Помимо этого, дымоход из кирпича будет уступать современным «собратьям» по множеству значимых показателей.

Дымоход для газового котла: особенности и требования к устройствам

Дымоход из кирпича

Дымоход из оцинкованной трубы

Дымоход для газового котла: особенности и требования к устройствам

Устройство дымохода

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Дымоход для газового котла: особенности и требования к устройствам

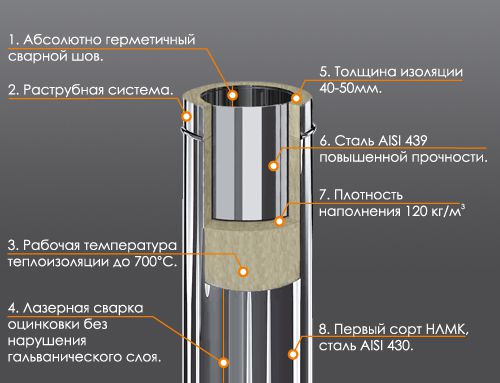

Сэндвич труба для дымохода

Коаксиальный дымоход для газового котла

Дымоход для газового котла: особенности и требования к устройствам

Коаксиальный дымоход

Дымоход для газового котла: особенности и требования к устройствам

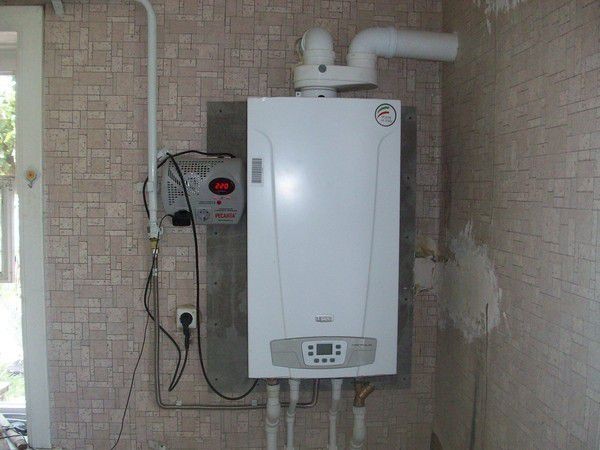

Котел газовый настенный

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Дымоход для газового котла: особенности и требования к устройствам

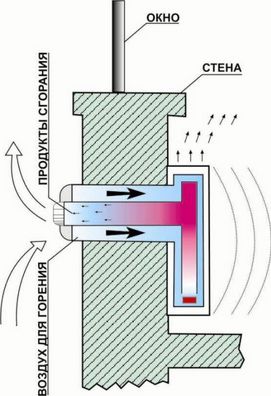

Принцип работы коаксиального дымохода

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Дымоход для газового котла: особенности и требования к устройствам

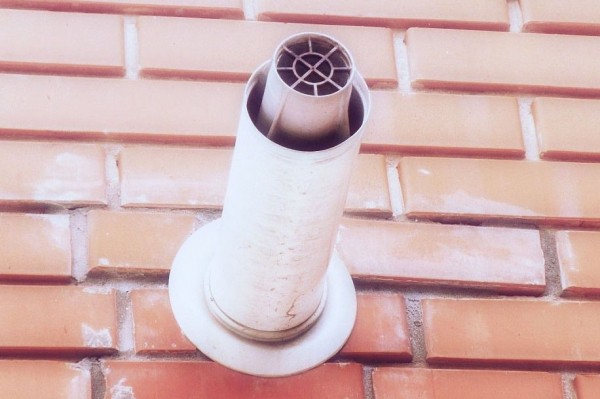

Вид установленного коаксиального дымохода

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе.

Цены на популярные модели газовых котлов

Газовый котел

Керамический дымоход

Дымоход для газового котла: особенности и требования к устройствам

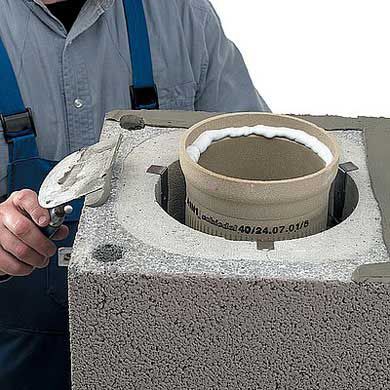

Керамический дымоход

Это надежная, простая, пожаробезопасная, легкая в монтаже и доступная по стоимости конструкция. Ее устройство предельно простое. Такой дымоход представляет собой керамическую трубу, обернутую изоляционным материалом (обычно это минвата) и помещенную в оболочку из керамзитобетона.

Вне зависимости от выбранной разновидности дымохода, обустройство этой конструкции должно выполняться с соблюдением ряда важных требований.

Узнайте доступные способы, как прочистить дымоход своими руками, из нашей новой статьи.

Требования к дымоотводящей конструкции

Дымоход для газового котла: особенности и требования к устройствам

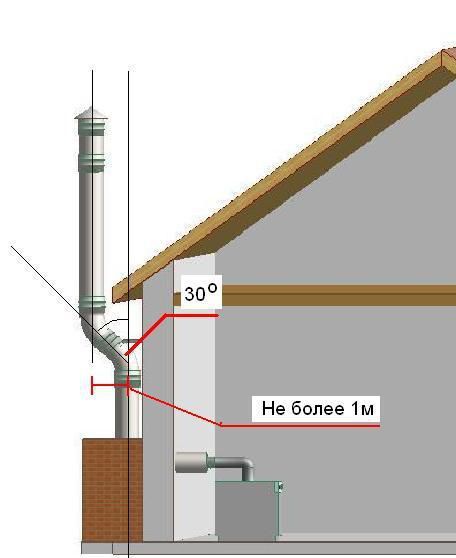

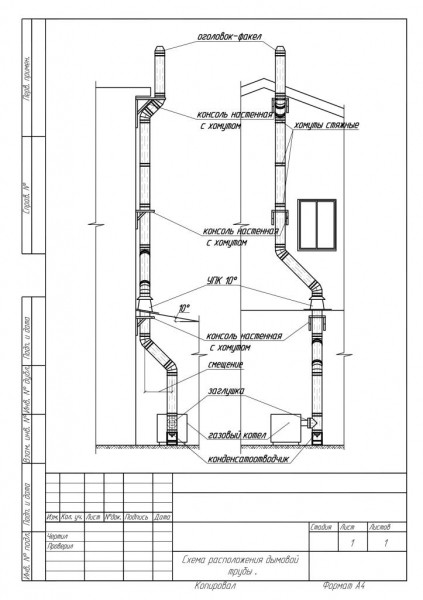

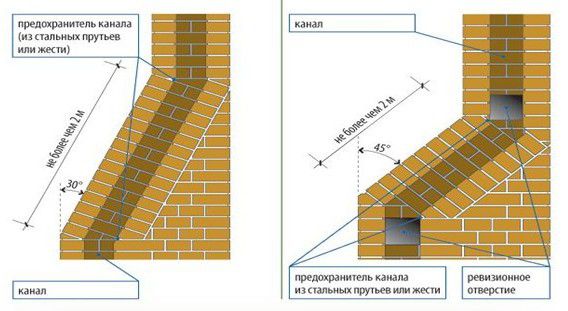

Рекомендованные варианты размещения дымохода

  1. Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
  2. Длина ответвлений в стороны не может превышать 100 см.
  3. Дымоотводящая система должна быть сделана без уступов.
  4. Поперечные сечения исключаются.
  5. Максимальное количество колен — 3.
  6. Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
  7. На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
  8. Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
  9. Внизу трубы нужно обустроить капельник и ревизию.
  10. Не допускаются даже несущественные прогибы элементов конструкции.
  11. При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
  12. Наличие зазоров между элементами конструкции под запретом.
  13. В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
  14. Соединение всех элементов системы должно быть как можно более плотным.
  15. Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
  16. Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
  17. Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
  18. Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
  19. В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.

    Дымоход для газового котла: особенности и требования к устройствам

    Высота дымохода для газового котла

Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:

  • если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
  • если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
  • если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.

Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.

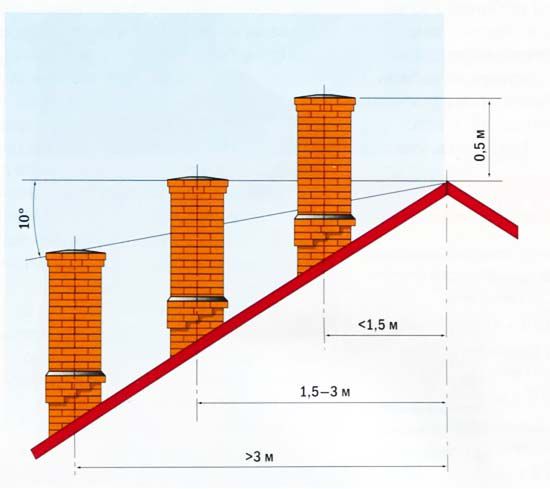

Расстояние от конька до дымохода, м Высота дымохода для газового котла относительно конька, м
До 1,5 0,5
1,5-3 вровень
>3 проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией

Пошаговая инструкция по сооружению дымоотводящей системы

Дымоход для газового котла: особенности и требования к устройствам

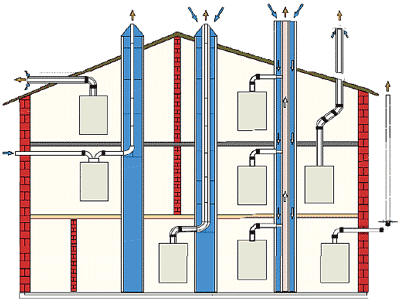

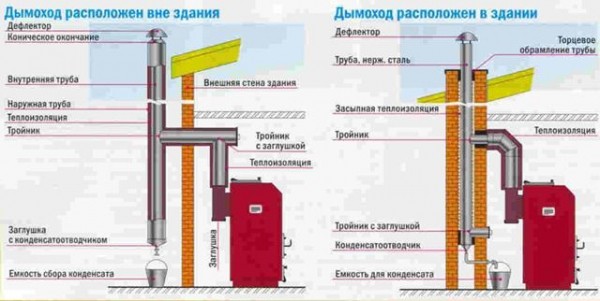

Варианты расположения дымохода для газового котла

Дымоход для газового котла: особенности и требования к устройствам

Как установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Дымоход для газового котла: особенности и требования к устройствам

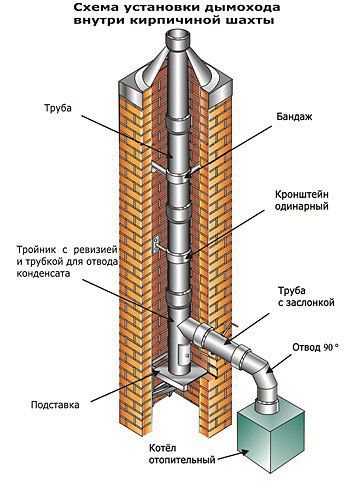

Схема установки газового дымохода

Дымоход для газового котла: особенности и требования к устройствам

Расположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Дымоход для газового котла: особенности и требования к устройствам

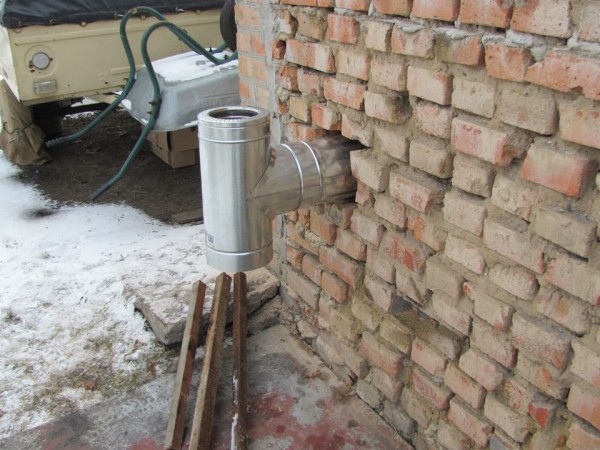

Элементы для подключения газового котла к дымоходу

Дымоход для газового котла: особенности и требования к устройствам

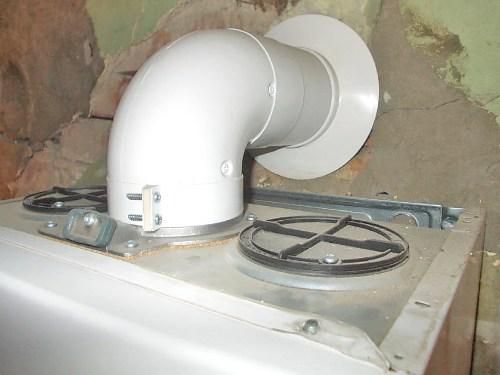

Подключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Дымоход для газового котла: особенности и требования к устройствам

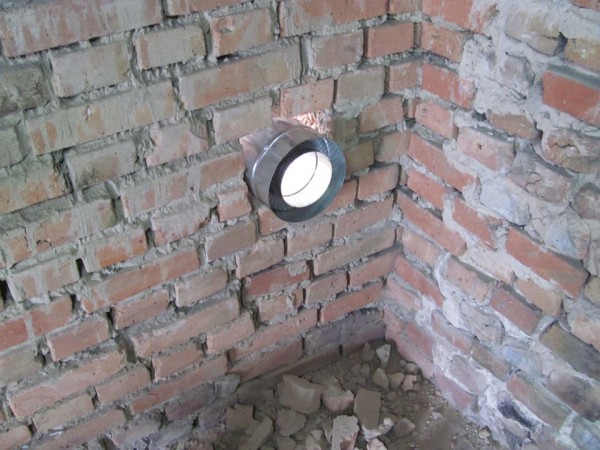

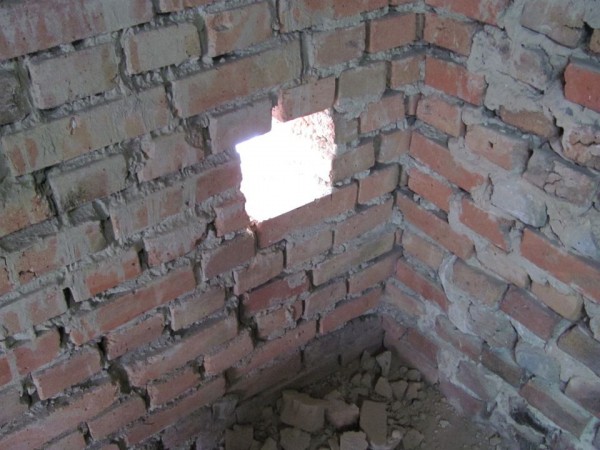

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Дымоход для газового котла: особенности и требования к устройствам

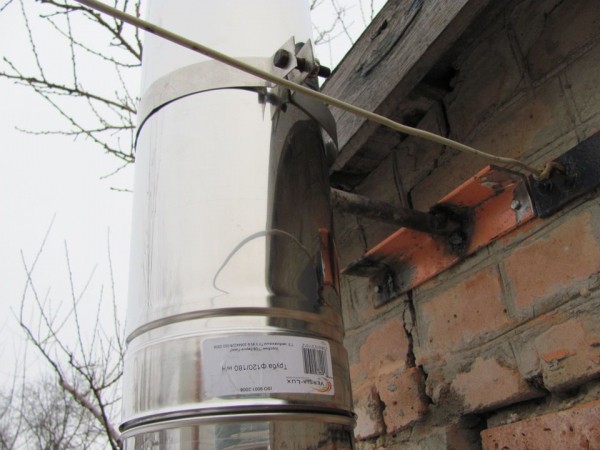

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Дымоход для газового котла: особенности и требования к устройствам

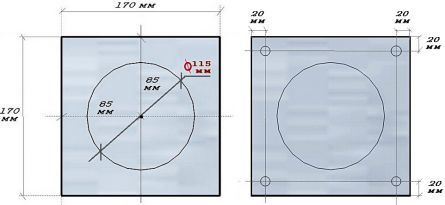

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Дымоход для газового котла: особенности и требования к устройствам

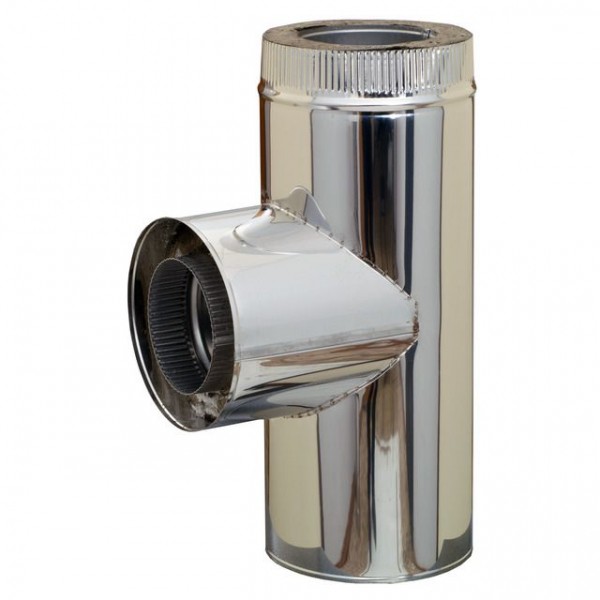

Сэндвич тройник

Дымоход для газового котла: особенности и требования к устройствам

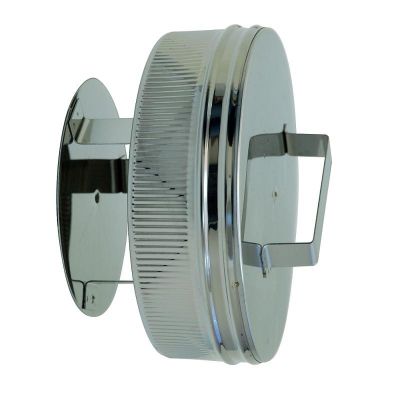

Заглушка для ревизии

Дымоход для газового котла: особенности и требования к устройствам

Подключение тройника с ревизией

Дымоход для газового котла: особенности и требования к устройствам

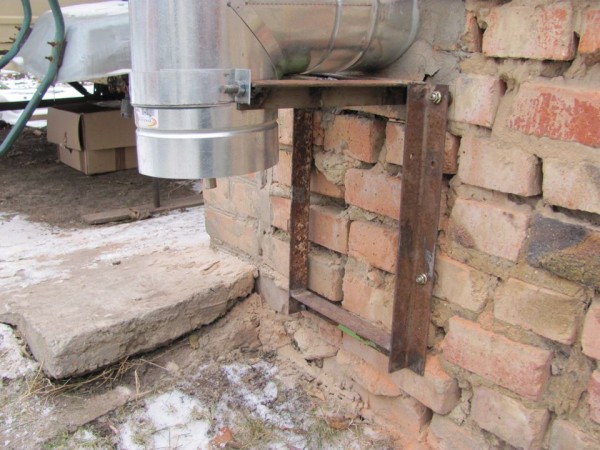

Подключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Дымоход для газового котла: особенности и требования к устройствам

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Видео — Дымоход сэндвич

Внутри дома

Дымоход для газового котла: особенности и требования к устройствам

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Дымоход для газового котла: особенности и требования к устройствам

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Дымоход для газового котла: особенности и требования к устройствам

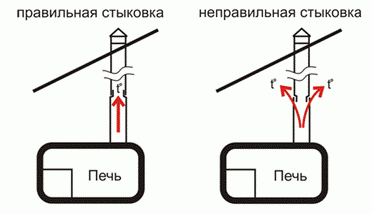

Стыковка

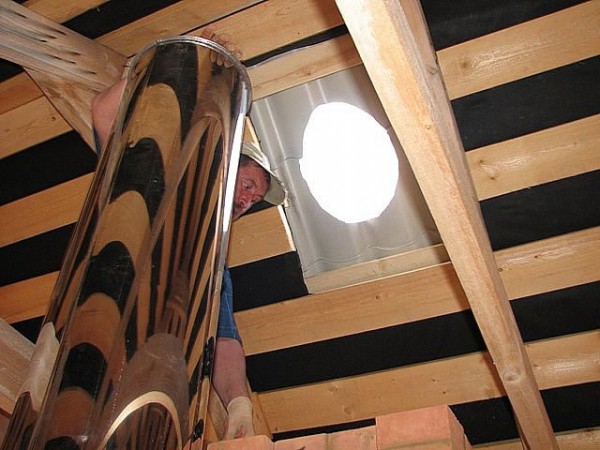

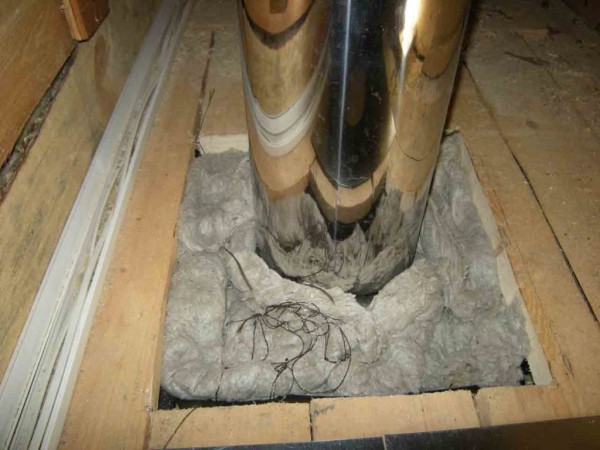

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Дымоход для газового котла: особенности и требования к устройствам

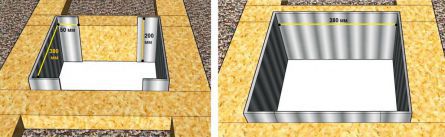

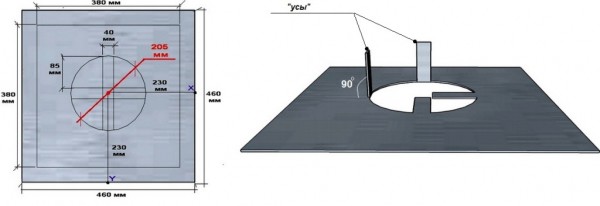

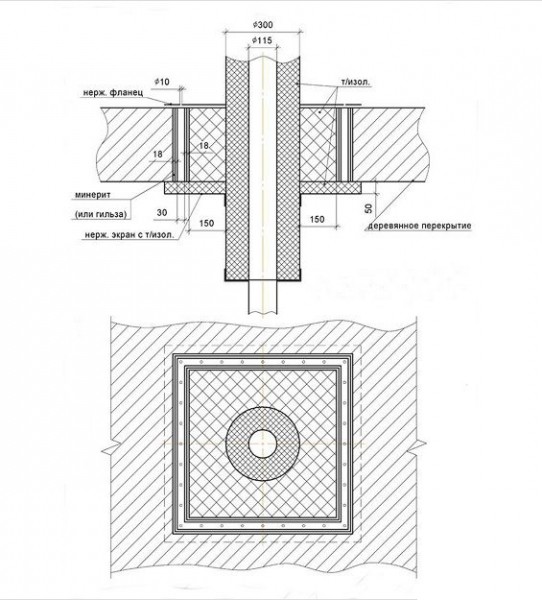

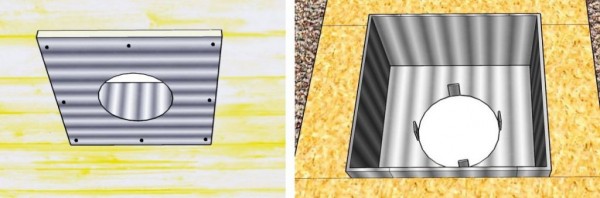

Схема обустройства отверстия в перекрытии

Дымоход для газового котла: особенности и требования к устройствам

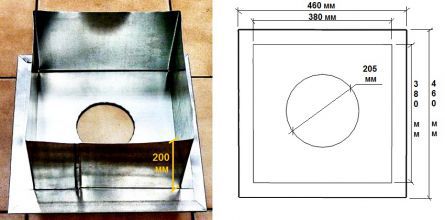

Потолочно-проходное устройство

Дымоход для газового котла: особенности и требования к устройствам

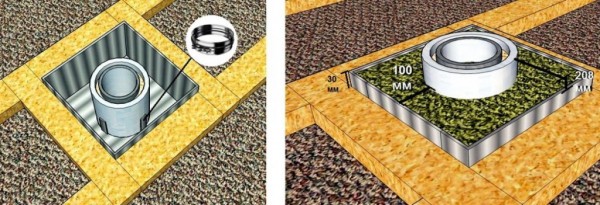

Устройство короба потолочно-проходного устройства

Дымоход для газового котла: особенности и требования к устройствам

Устройство дна короба потолочно-проходного устройства

Дымоход для газового котла: особенности и требования к устройствам

Установка потолочно-проходного устройства

Дымоход для газового котла: особенности и требования к устройствам

Выход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

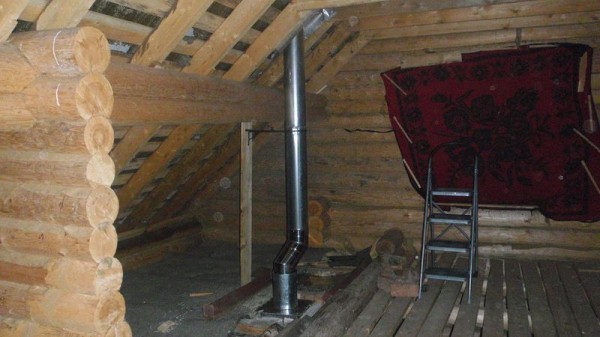

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Дымоход для газового котла: особенности и требования к устройствам

Крепление дымохода кронштейном

Дымоход для газового котла: особенности и требования к устройствам

Кровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)

Дымоход для газового котла: особенности и требования к устройствам

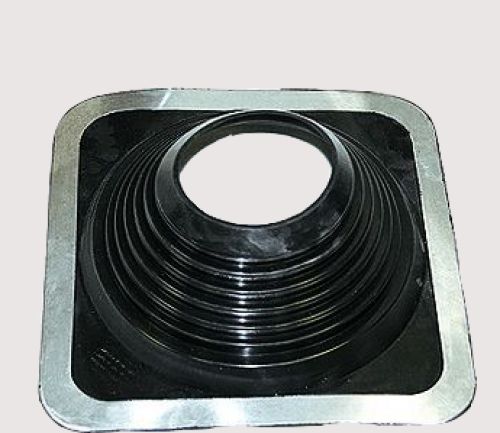

Кровельный проходник

Дымоход для газового котла: особенности и требования к устройствам

Монтаж и установка дымохода своими руками

Дымоход для газового котла: особенности и требования к устройствам

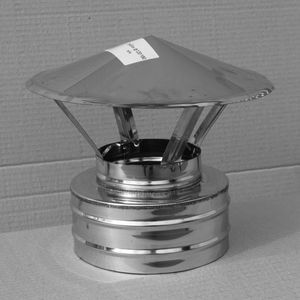

Грибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Дымоход для газового котла: особенности и требования к устройствам

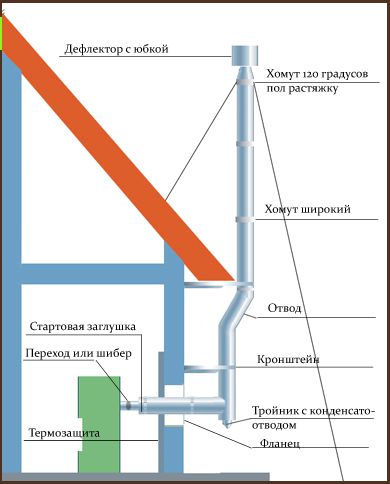

Схема сборки вытяжки для газового котла

Дымоход для газового котла: особенности и требования к устройствам

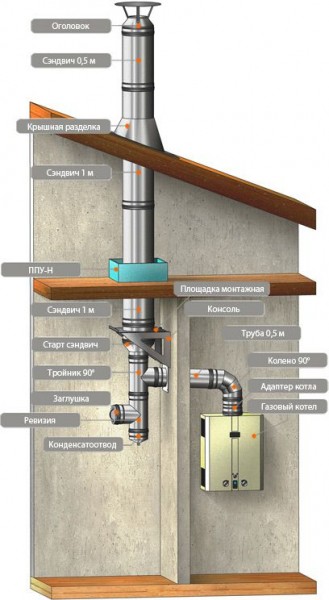

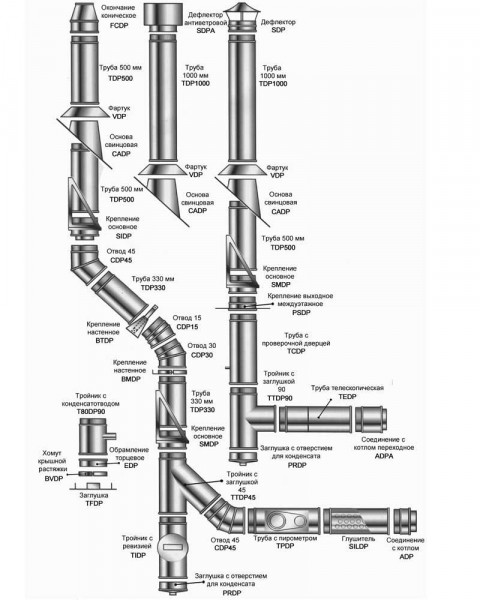

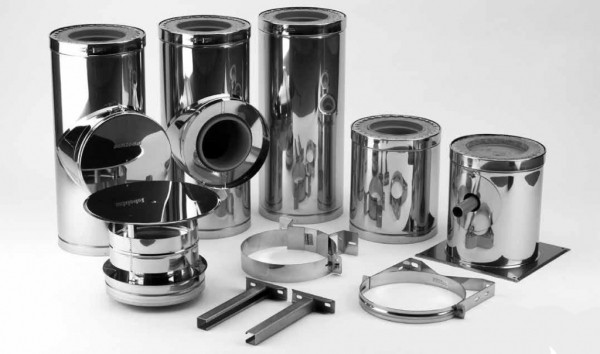

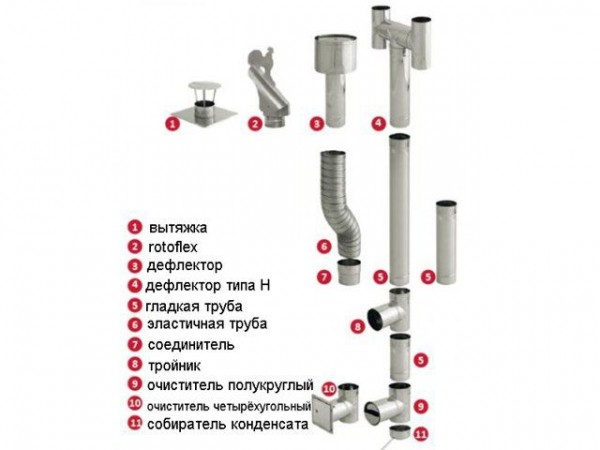

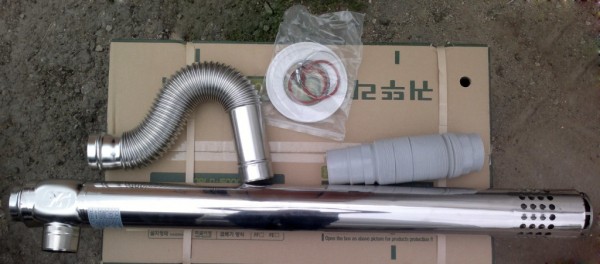

Элементы дымохода

Цены на различные виды дымоходов

Дымоходы

Изоляция дымоотводящей конструкции

Дымоход для газового котла: особенности и требования к устройствам

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Дымоход для газового котла: особенности и требования к устройствам

Схема подключения котла

Дымоход для газового котла: особенности и требования к устройствам

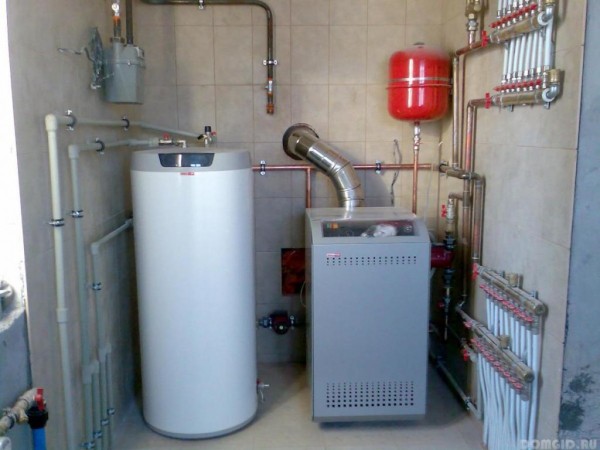

Котел газовый напольный

Удачной работы!

Видео – Дымоход для газового котла
