Аппарат для точечной сварки своими руками (34 фото)

0 366

Сделал самодельный аппарат для точечной сварки: подробные фото и описание изготовления самоделки.

Приветствую любителей самоделок! Аппарат точечной сварки весьма полезное приспособление, с его помощью можно делать мелкие сварочные работы, которые часто необходимы при изготовлении самоделок.

Изготовить аппарат точечной сварки можно своими руками при минимальных затратах.

Аппарат для точечной сварки своими руками (34 фото)

Материалы для изготовления самоделки:

  • Трансформатор от микроволновки;
  • кабель и провода;
  • вентилятор;
  • многослойная фанера;
  • наконечники для кабеля и кембрики;
  • шурупы, гвозди и скобы;
  • переключатель, выключатель и световой индикатор;
  • медные стержни с резьбой и гайки;
  • лист стальной и др.

Фото пошагового изготовления аппарата для точечной сварки

Аппарат для точечной сварки своими руками (34 фото)

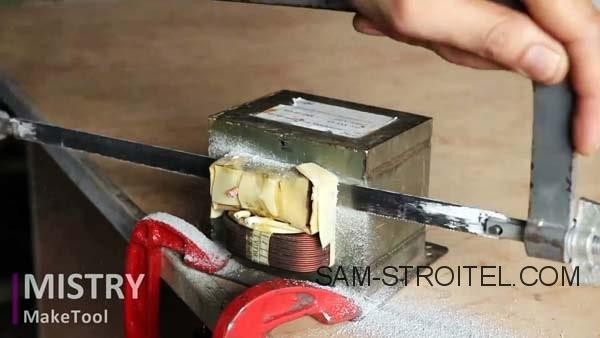

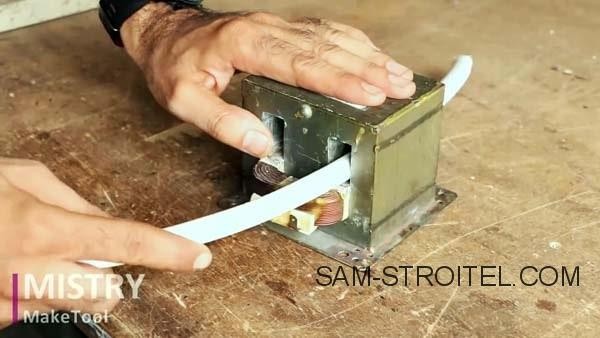

С помощью ручных инструментов извлекаем из трансформатора старой микроволновки вторичную обмотку и изоляцию.

Аппарат для точечной сварки своими руками (34 фото)

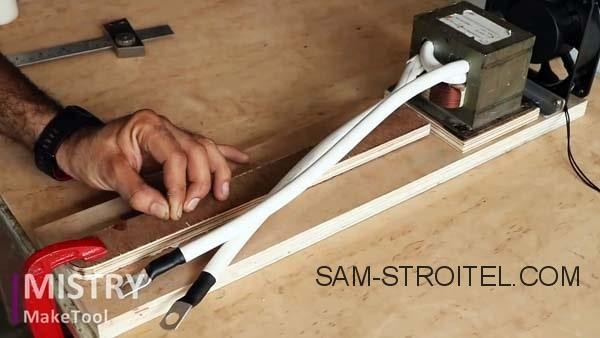

Заводим в образовавшиеся отверстия кабель двойной петлей.

Аппарат для точечной сварки своими руками (34 фото)

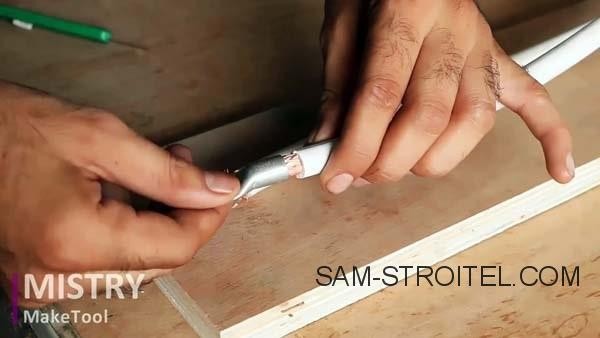

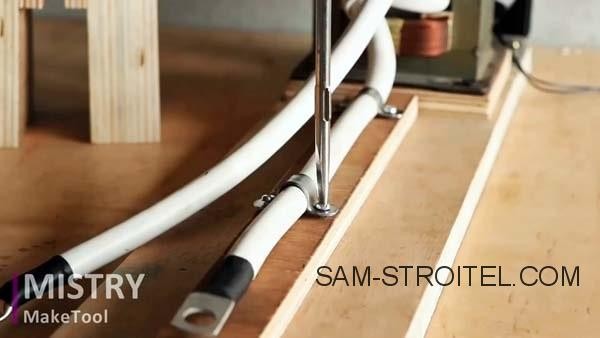

Подравниваем концы кабеля, оголяем жилы и обжимаем их наконечниками с помощью обжимных клещей.

Аппарат для точечной сварки своими руками (34 фото)

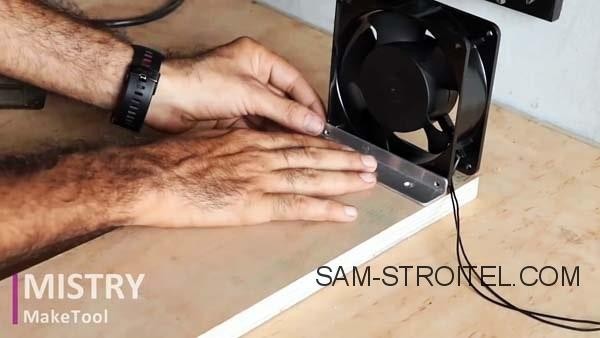

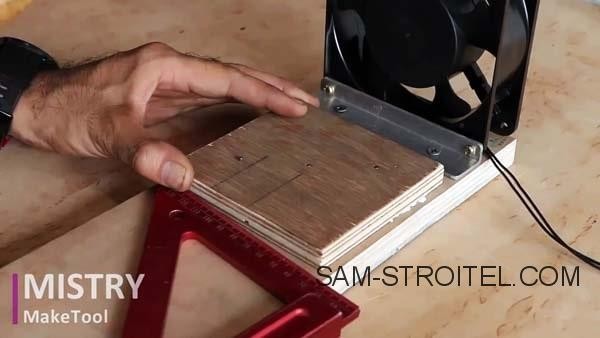

К полосе многослойной фанеры поперечно по торцу с помощью уголка из алюминия крепим вентилятор.

Аппарат для точечной сварки своими руками (34 фото)

Квадрат многослойной фанеры приклеиваем и прибиваем гвоздями к полосе перед вентилятором.

Аппарат для точечной сварки своими руками (34 фото)

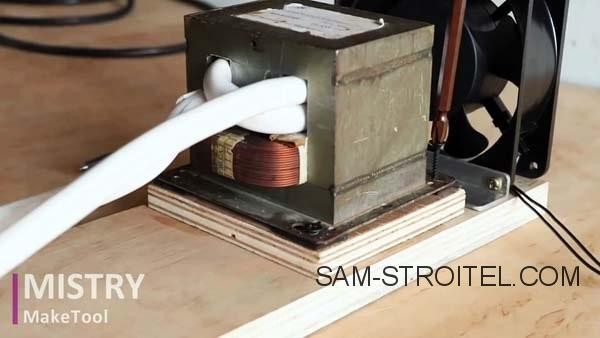

Закрепляем на нем трансформатор через прокладки, нарезанные из наружной оболочки кабеля.

Аппарат для точечной сварки своими руками (34 фото)

Впритык к основанию трансформатора приклеиваем и прибиваем по центру нижней полосы узкую полоску фанеры.

Аппарат для точечной сварки своими руками (34 фото)

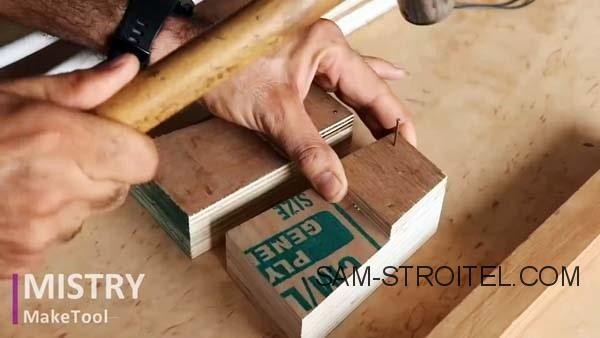

Два одинаковых фанерных квадрата склеиваем по большим плоскостям и разрезаем на две равные части по косой линии.

Аппарат для точечной сварки своими руками (34 фото)

К узким краям полученных фрагментов приклеиваем и прибиваем две короткие накладки из фанеры, повторяющие их контуры. Один конец кабеля крепим к узкой полосе двумя скобами.

Аппарат для точечной сварки своими руками (34 фото)

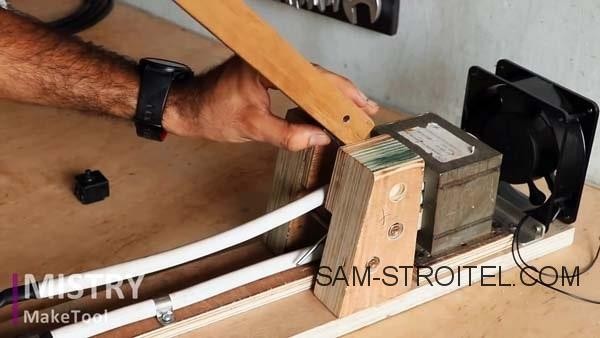

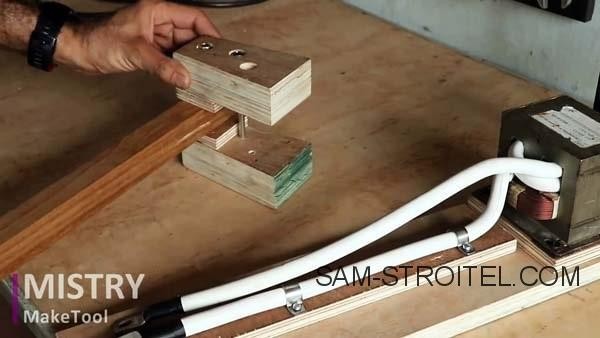

Части с косиной и накладками ставим на основание и прижимаем к трансформатору вертикальной стороной так, чтобы между ними сверху свободно качался брус из дерева.



Аппарат для точечной сварки своими руками (34 фото)

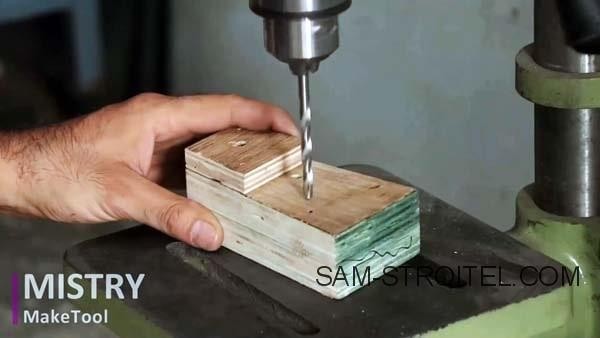

Выполняем на боковой стороне фрагмента с косиной сверху отверстие, проходящее точно посередине накладки. Ниже накладки в стойках сверлим еще два отверстия.

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

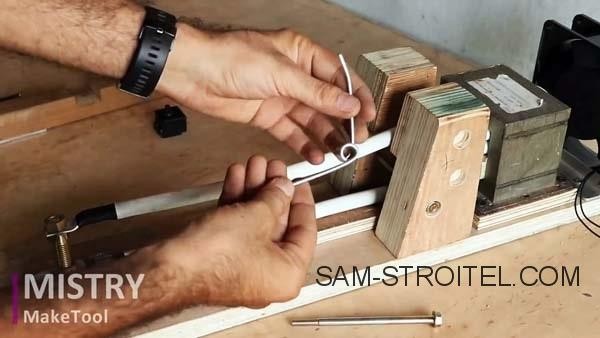

В верхнее отверстие вставляем болт, вокруг которого будет качаться деревянный брус между двумя стойками.

Наносим клей на большие основания фрагментов с косиной и устанавливаем на место. Снизу через основание закрепляем их шурупами.

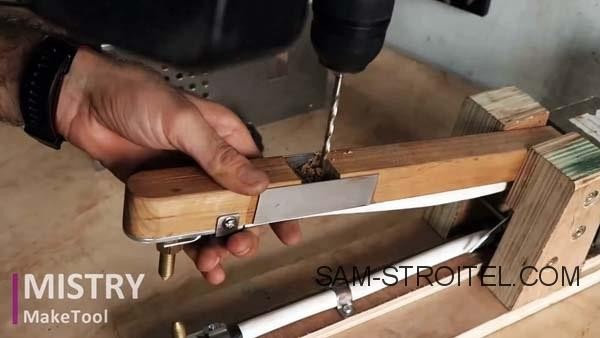

В расчетном месте деревянного бруса-качалки вырезаем углубление для установки переключателя.

Аппарат для точечной сварки своими руками (34 фото)

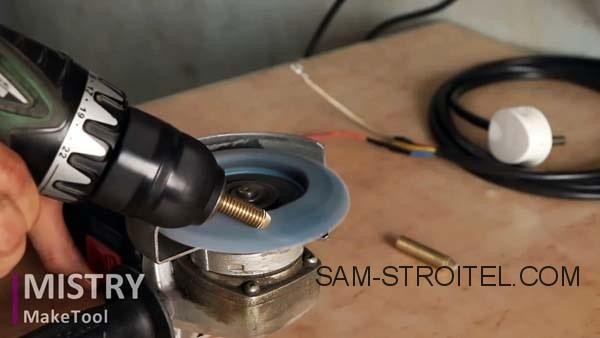

Заостряем концы двух медных стержней, используя диск болгарки.

Аппарат для точечной сварки своими руками (34 фото)

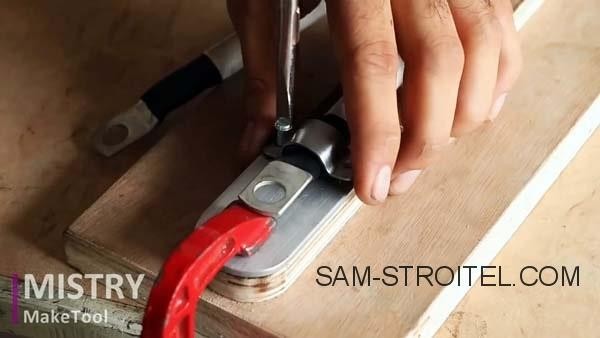

Под наконечник нижнего конца кабеля укладываем диэлектрическую прокладку и закрепляем ее через отверстия скобы шурупами.

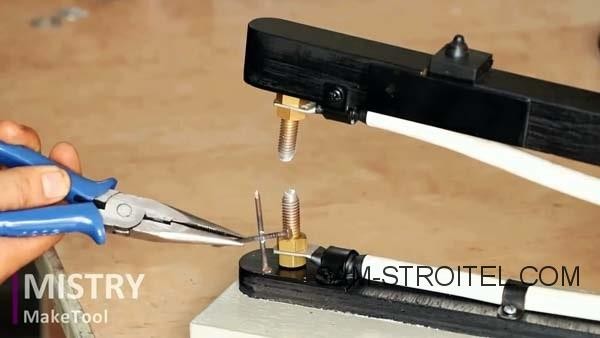

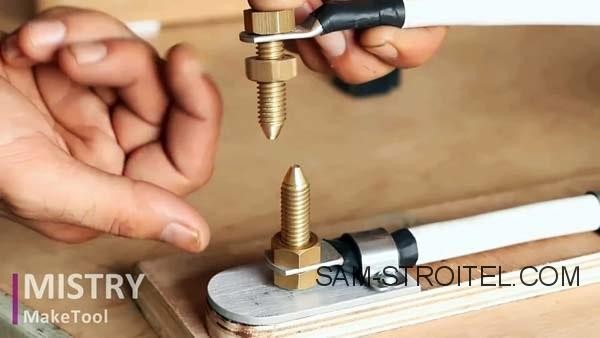

Сверху в наконечник нижнего кабеля вставляем плоским концом медный стержень и вкручиваем его в медную гайку под наконечником. Сверху накручиваем вторую гайку из меди и прочно затягиваем.

Аппарат для точечной сварки своими руками (34 фото)

Второй медный стержень заостренным концом вниз таким же образом закрепляем к верхнему наконечнику конца кабеля.

Аппарат для точечной сварки своими руками (34 фото)

Упираем нижний усик пружины в нижний стягивающий болт, а верхний – в ось качания деревянного бруса.

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

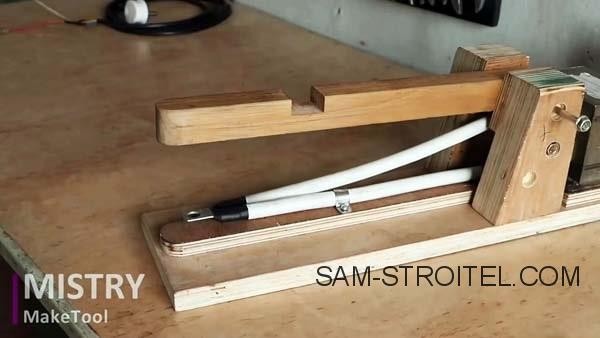

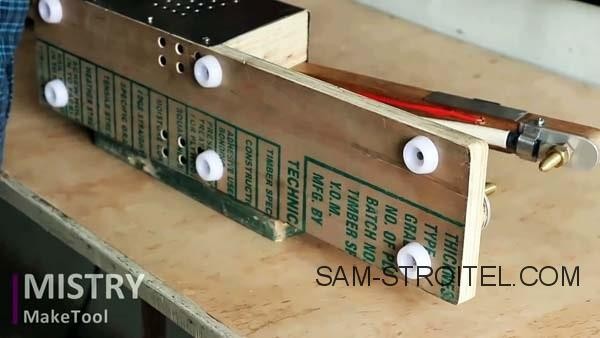

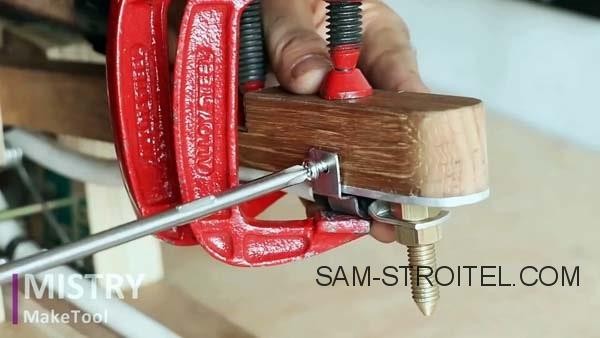

Верхний конец кабеля скобой крепим снизу к брусу из дерева, подложив диэлектрическую прокладку.

Прорезь сверху бруса под переключатель закрываем пластинами, приклеивая по бокам бруса.

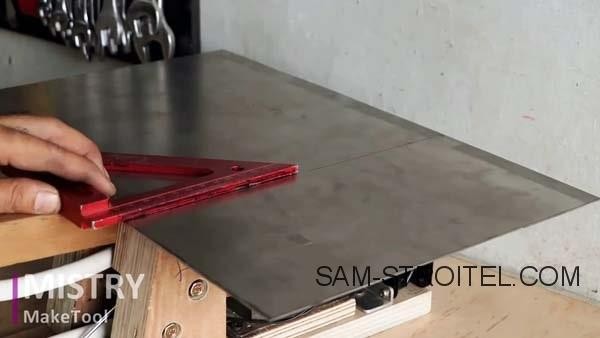

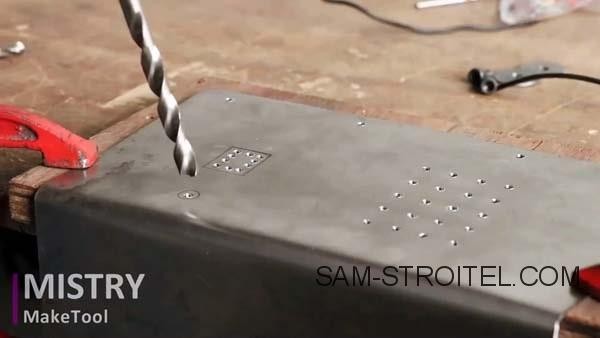

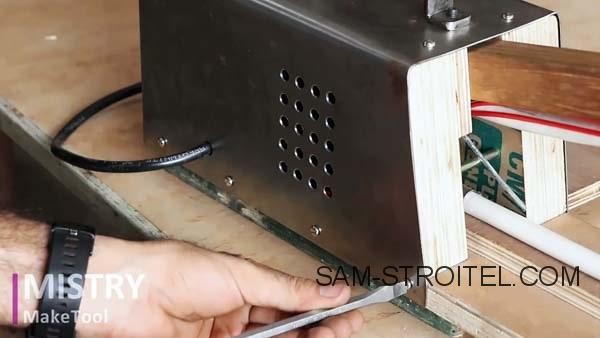

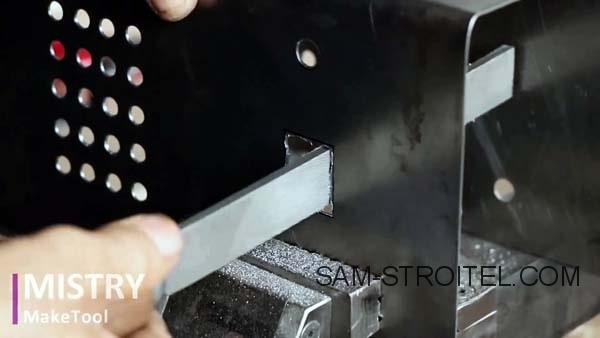

Из металлического листа сгибаем кожух на ручном гибочном станке для трансформатора и вентилятора. В его стенках выполняем гнезда и отверстия.

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

Одну из жил провода, идущего от переключателя, подсоединяем к концу обмотки трансформатора.

Провод с тремя жилами пропускаем через отверстие в кожухе и закрепляем его хомутом к алюминиевой пластине. Одну жилу крепим к массе.

Аппарат для точечной сварки своими руками (34 фото)

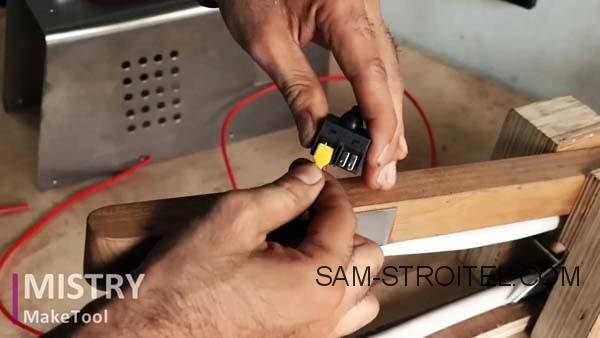

В дне прорези под переключатель сверлим два отверстия под провода и подсоединяем их к переключателю.

Аппарат для точечной сварки своими руками (34 фото)

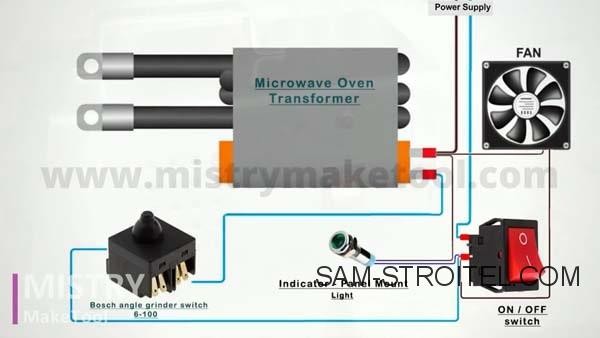

Вставляем индикатор и выключатель в предназначенные для них места в кожухе и соединяем их согласно схеме.

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

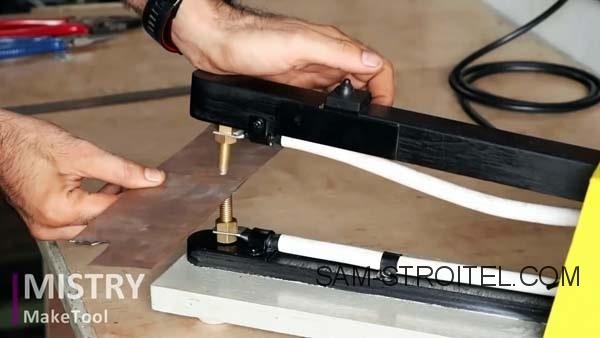

Включаем вилку питающего кабеля в розетку, выключатель переводим в положение «Включено», и при светящемся индикаторе, приступаем к сварке деталей, прижимая верхний электрод к свариваемым деталям, лежащими на нижнем электроде.

Аппарат для точечной сварки своими руками (34 фото)

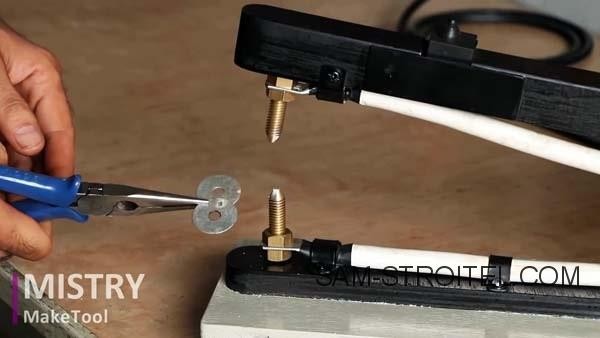

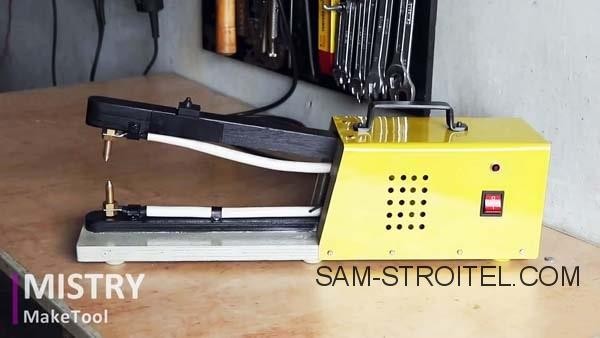

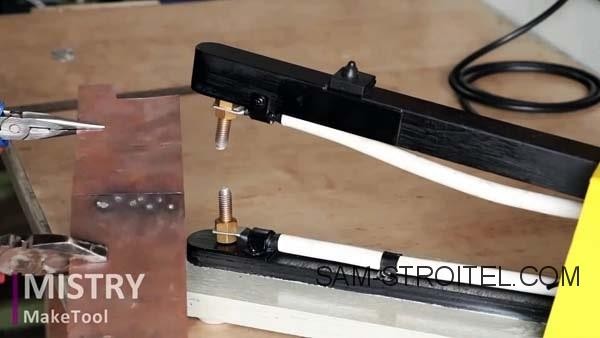

Как видим на фото, аппарат справляется с поставленной задачей и приваривает заготовки.

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

Аппарат для точечной сварки своими руками (34 фото)

Если вас заинтересовала эта самоделка, предлагаю посмотреть видео где также показан процесс изготовления аппарата для точечной сварки:
