Зернодробилка своими руками

0 320

Сделал небольшую, самодельную молотковую зернодробилку для домашнего хозяйства, фото и описание прилагаются.

Понадобилась дробилка для измельчения зерна, чтобы делать комбикорм для кур. Покупать не вариант, решил сделать самодельную.

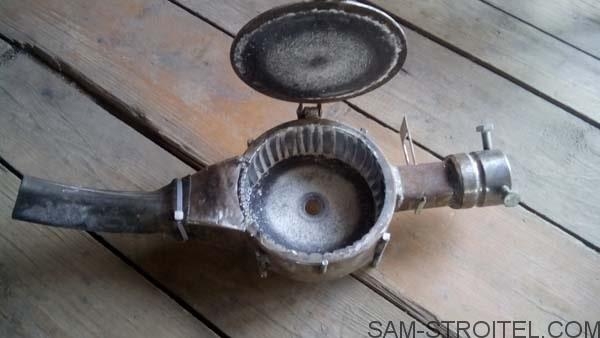

Для изготовления дробилки использовал подручные материалы. Корпус зернодробилки, сделал из наружной обоймы большого старого подшипника диаметром 200 мм. Молоточки также сделал от подшипника. Шкив переточен с шкива под ремень.

Зернодробилка своими руками

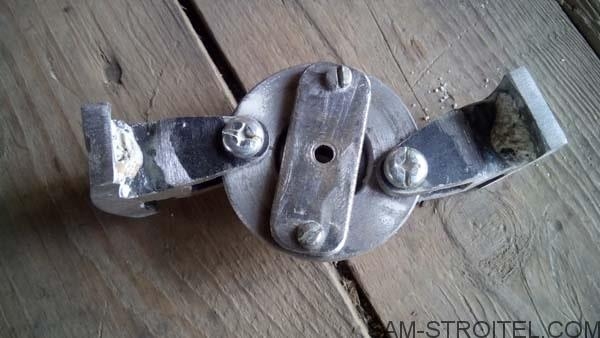

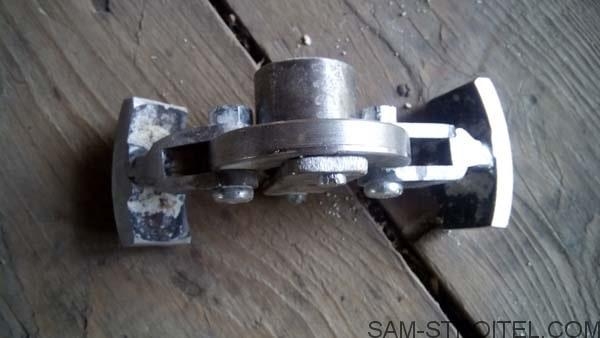

Молотки сделаны из маленького подшипника, приварена шина 5 мм.

Зернодробилка своими руками

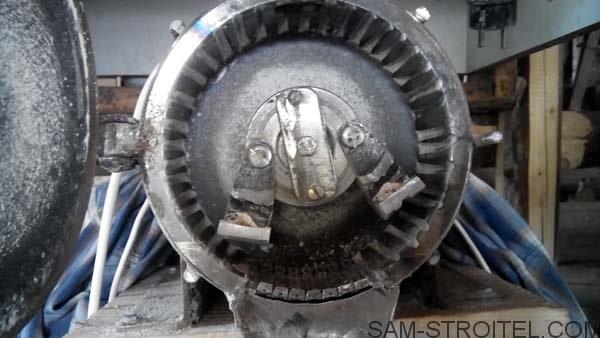

Расстояние кулачков от задней стенки регулируется прокладкой шайб между валом (резьба М6) и пластиной шкива. Зазор между обоймой и молотком 1 мм.

Зернодробилка своими руками

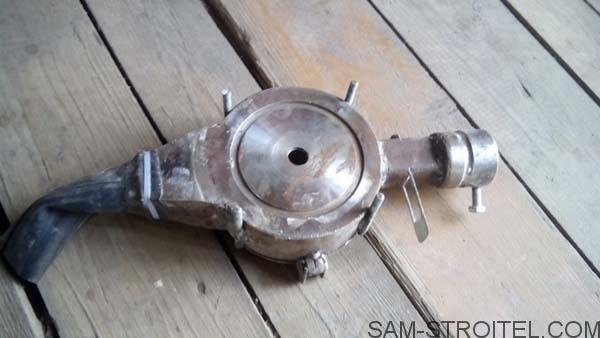

Вырезал в обойме подшипника отверстие примерно 7 см под сетку. Шлифовальным кругом нарезал внутри корпуса поперечные канавки. Потом приварил к задней стороне обоймы — круг из 5 мм метала и обточил.

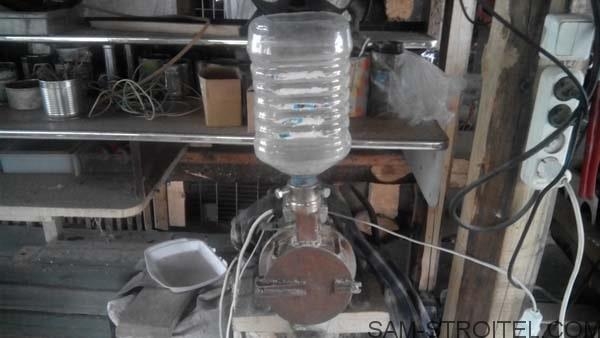

По центру просверлил отверстие для вала и сделал выборку для посадочного места на фланцевый двигатель. Потом вырезал в корпусе сверху, резаком отверстие для загрузки зерна и приварил кусок профильной трубы. К ней приварил железяку в которую плотно влазит 5 литровая пластиковая бутылка (бункер для засыпки зерна).

Снизу подшипника стоит сетка в пазах сделанных болгаркой. Сетка съёмная. Отверстия в сетке 3 мм.

Зернодробилка своими руками

Зернодробилка своими руками

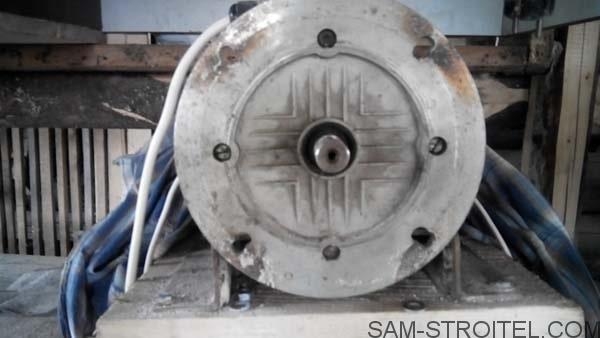

Использовал электродвигатель 1.1 кВт на 1500 об.

Зернодробилка своими руками

Вот такая получилась самодельная зернодробилка своими руками, отлично измельчает зерно. Просто необходимая самоделка для домашнего хозяйства.

Зернодробилка своими руками

Автор самоделки: Владимир. г. Тверь.
