Зарядное устройство для автомобильного аккумулятора своими руками

Всем самодельщикам привет! Вот решил сделать самодельное зарядное устройство для автомобильного аккумулятора своими руками.

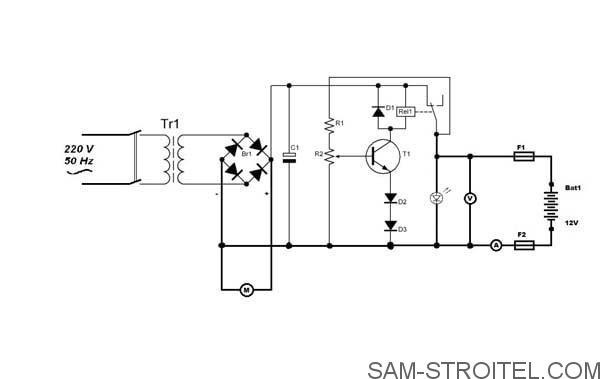

Конечно, можно было бы купить новое, но для меня это не интересно. Нашел схему и немного переделал её, а именно добавил сигнальную арматуру, вентилятор для охлаждения, предохранители на 10 А, двухполюсный выключатель, вольтметр с амперметром и получилась такая схемка:

Зарядное устройство для автомобильного аккумулятора своими руками

Работает зарядное устройство следующим образом: транзистор Т1, отключает и включает зарядку АКБ автоматически при определённом напряжении, а переменным резистором R2 настраиваем порог включения и отключения. Например на клемах АКБ у нас 10,8 Вольта (разряженный) транзистор даёт сигнал реле, от того контакты реле замыкаются, пошла зарядка.

Через определённое время АКБ зарядился и напряжения на клемах стало 13,5. Опять же с помощью транзистора контакты реле размыкаются, зарядка прекращается. В результате получается автоматическое зарядное устройство.

Использовал детали:

  • R1 = 4,7 кОм (не меньше 2 Вт).
  • R2 = 10K подстроечный(не меньше 2 Вт)
  • T1 = BC547B (или аналог)
  • Реле = 12 В, 400 Ом, SPDT (я использовал обычное реле от авто на 70 А(такое нашел у себя))

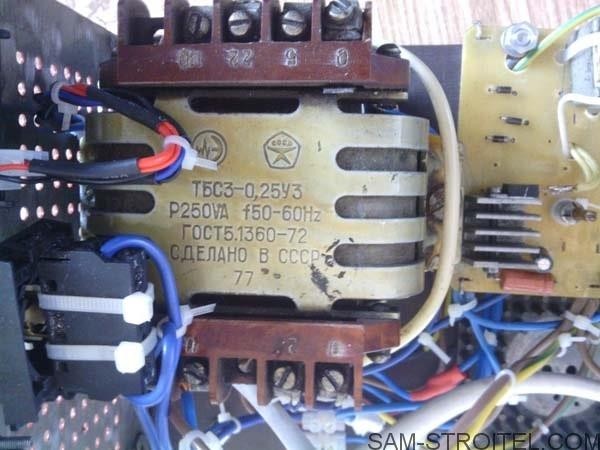

  • TR1 = напряжение вторичной обмотки 14 В, ток 1/10 от емкости АКБ;
  • Диодный мост = на ток равный номинальному току трансформатора (я использовал на 50 А, по той же причине как с реле)
  • Диоды D1, D2 и D3 = 1N4007;
  • C1 = 100uF/25V.

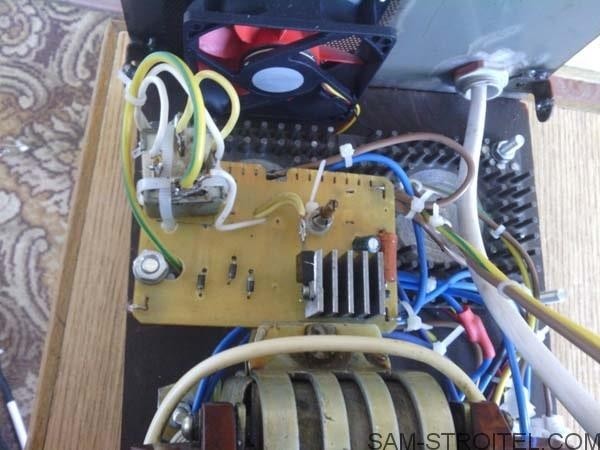

Зарядное устройство для автомобильного аккумулятора своими руками

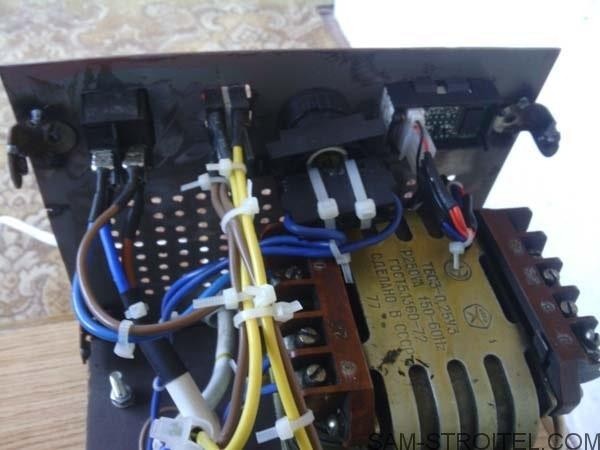

Зарядное устройство для автомобильного аккумулятора своими руками

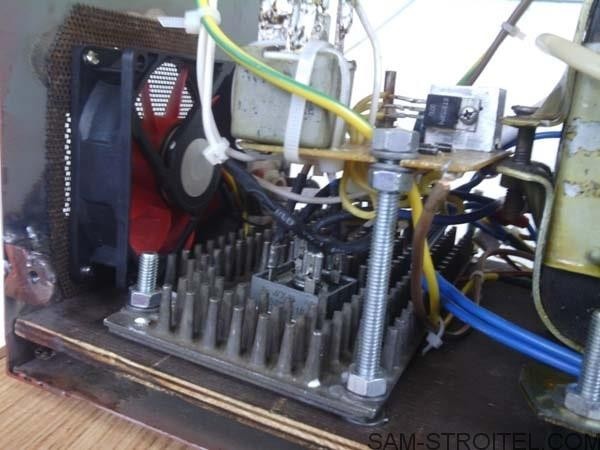

Зарядное устройство для автомобильного аккумулятора своими руками

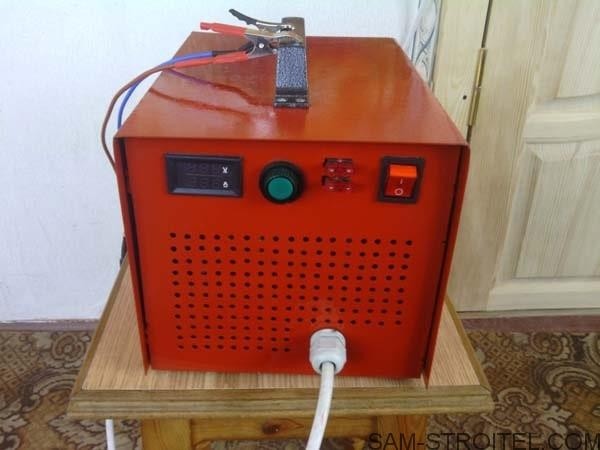

Зарядное устройство для автомобильного аккумулятора своими руками

Зарядное устройство для автомобильного аккумулятора своими руками

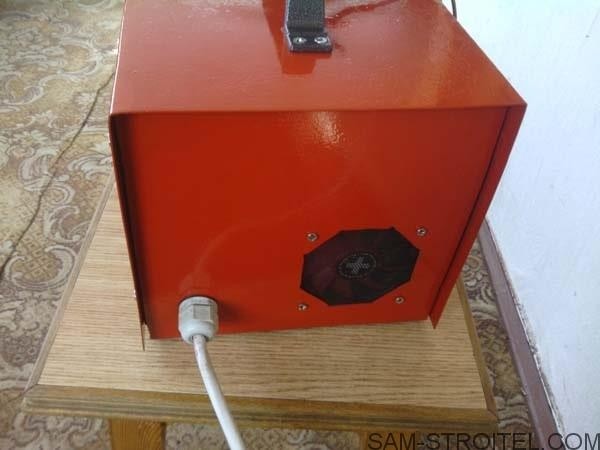

Зарядное устройство для автомобильного аккумулятора своими руками

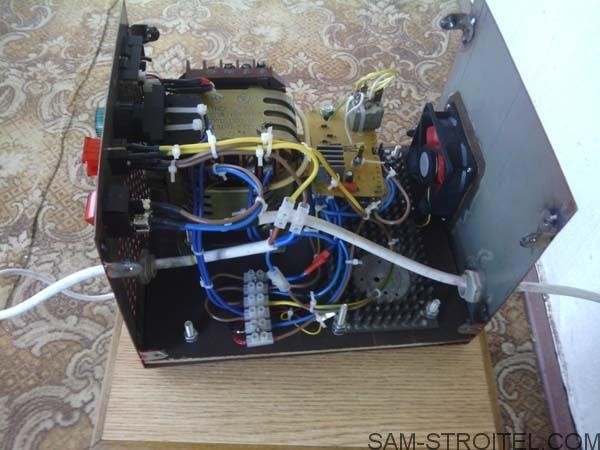

Зарядное устройство для автомобильного аккумулятора своими руками

Зарядное устройство для автомобильного аккумулятора своими руками

Зарядное устройство для автомобильного аккумулятора своими руками

Зарядное устройство для автомобильного аккумулятора своими руками

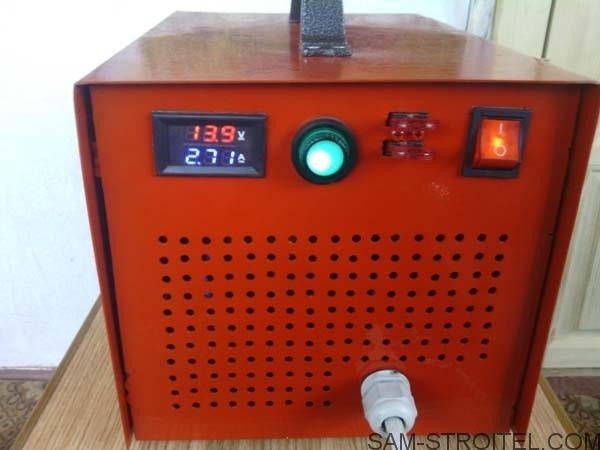

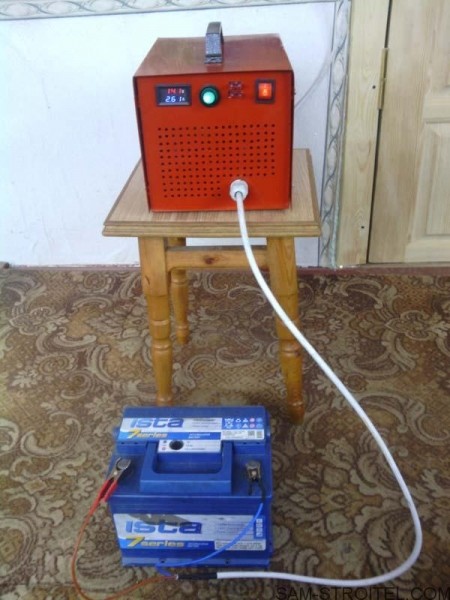

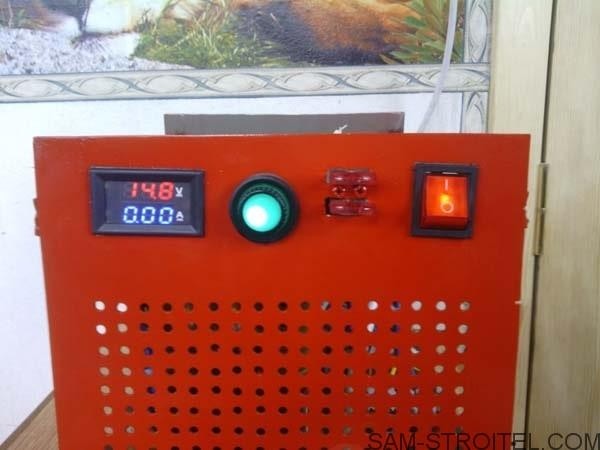

Самодельное зарядное устройство в действии.

Зарядное устройство для автомобильного аккумулятора своими руками

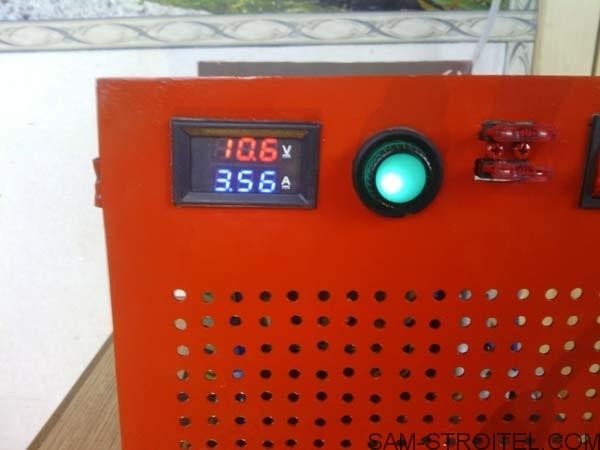

АКБ заряжен (но не полностью), поэтому ток зарядки не большой.

Зарядное устройство для автомобильного аккумулятора своими руками

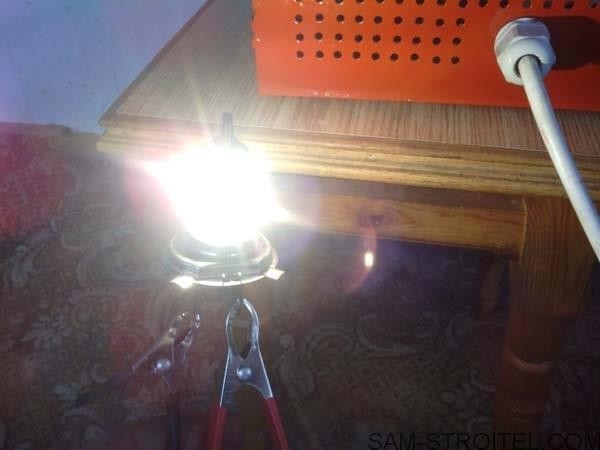

Тест с автомобильной лампочкой 55Вт.

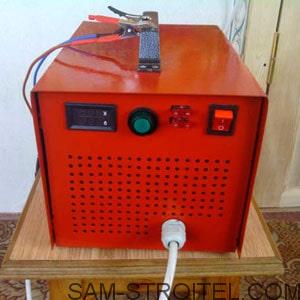

В результате получилось вот такое самодельное зарядное устройство для автомобильного аккумулятора, сделано своими руками.

Зарядное устройство для автомобильного аккумулятора своими руками

Автор самоделки: Владислав Дубина.
