Зарядное для автомобильного аккумулятора своими руками: схема и описание

Опубликовано Мар 25, 2021

Простое самодельное зарядное устройство для автомобильного аккумулятора, сделанное своими руками.

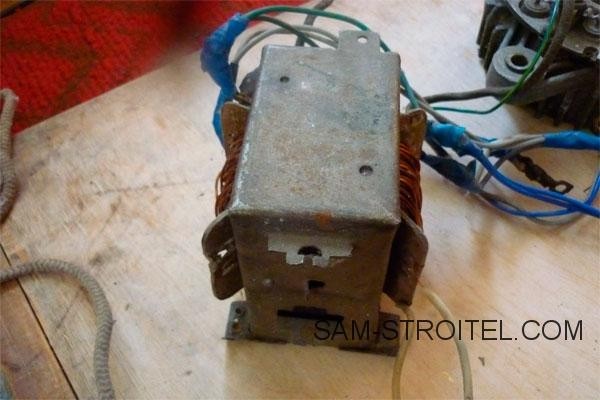

Самое простое зарядное для АКБ автомобиля, можно сделать из трансформатора от советского телевизора. Полностью разряженный автомобильный аккумулятор, он заряжает в течение суток.

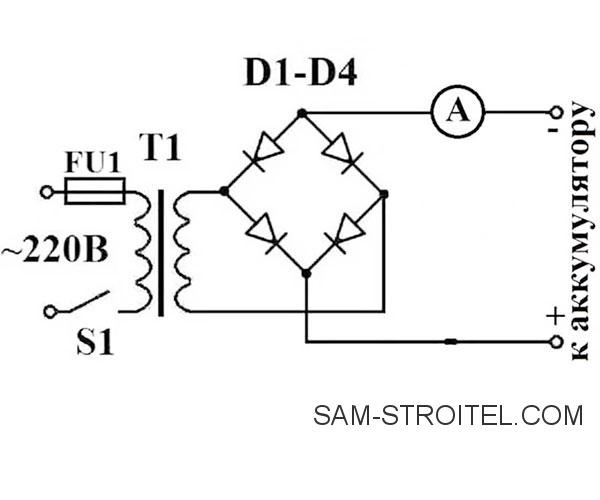

Схема зарядного устройства для автомобильного аккумулятора.

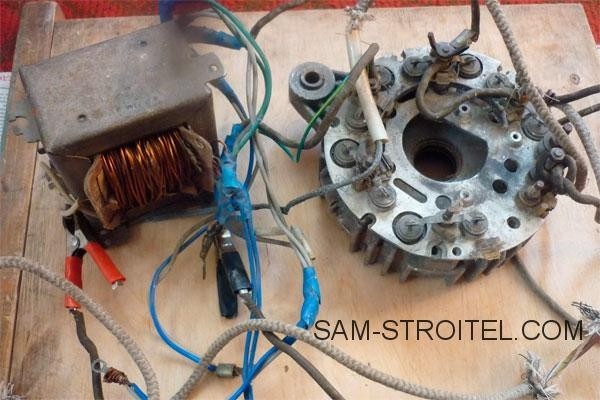

Для изготовления самого простого зарядного устройства, понадобится: трансформатор и диодный мост.

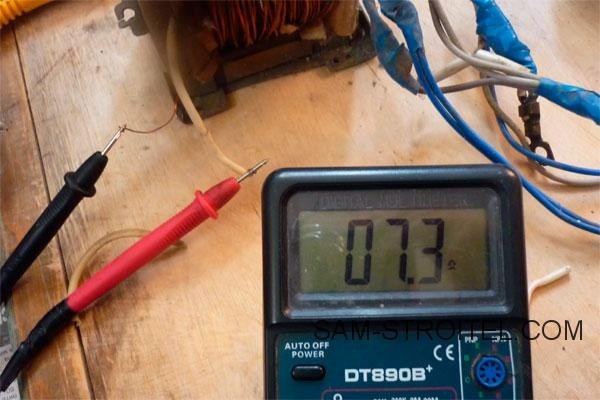

С трансформатора нужно убрать все вторичные обмотки. Первичная обмотка всегда первая от сердечника. Можно найти выводы первичной обмотки следующим способом, чтобы убедиться, что это действительно первичная обмотка, нужно проверить ее сопротивление. На таком трансформаторе оно должно быть примерно 7 ом.

При отсутствии мультиметра, можно проверить другим способом.

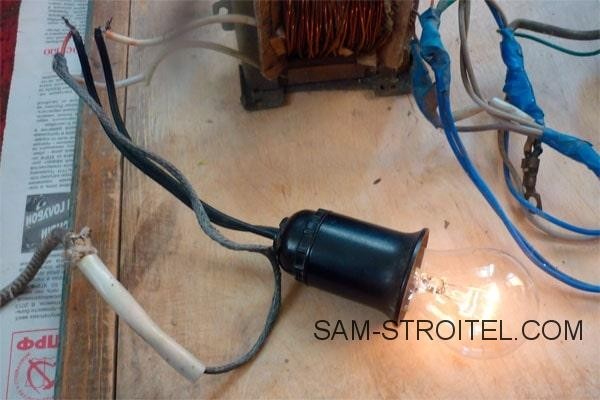

Подключить последовательно к обмотке, лампочку на 40 ватт. И включить в сеть. Если это первичная обмотка, то лампочка будет гореть менее чем в пол накала. В том случае если это окажется вторичная, то лампа загорится на всю мощность.

Сейчас читают:

Как своими руками сделать стол из досок: 4 модели…

Как сделать новогодние композиции своими руками:…

9 классных идей для сада (сохраняйте в закладки!)

Как выбрать теплый пол

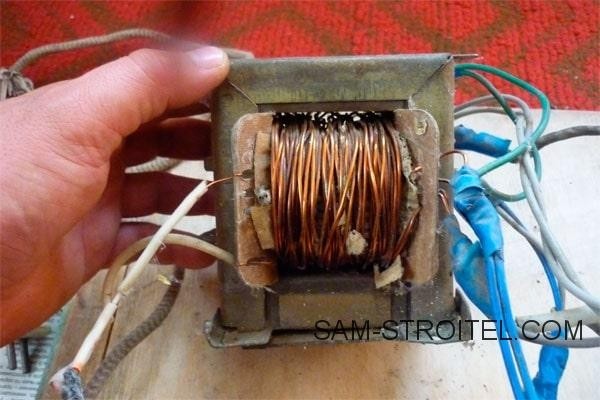

Нужно намотать вторичную обмотку, несколько витков провода, и проверить напряжение мультиметром. В таком тр-ре, витковый коэффициент равен 1:3. то есть на 1 вольт нужно мотать 3 витка и + на потери 5%.

Добавляя витки, необходимо рассчитать их количество, чтобы после диодного моста напряжение было 14.2 вольта. При таком напряжении выхода, зарядка АКБ будет идти в нормальном режиме.

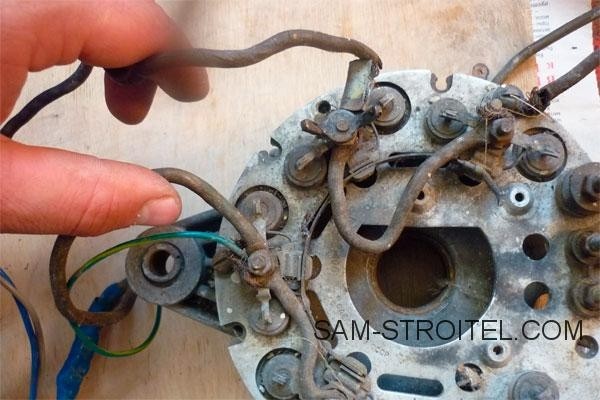

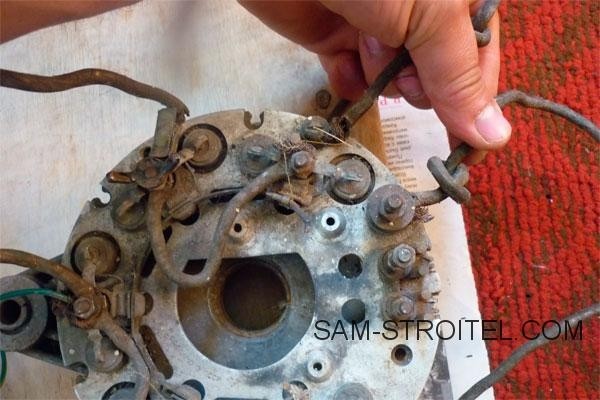

Затем нужно подключить вторичную обмотку к диодному мосту. Диодный мост я взял с генератора от трактора Т-150, так как у меня он был, но подойдёт любой другой. Можно например собрать мост из 4 диодов Д122-40.
