Самодельное простое зарядное для АКБ автомобиля своими руками: схема, фото и описание.

Всем привет! У меня за последние полгода вышло из строя пара зарядных устройств. Покупать мне их надоело, поэтому взял один из устройств, выкинул из него все внутренности и решил собрать свой, по простейшей схеме такие еще во времена СССР продавались и до сих пор работают.

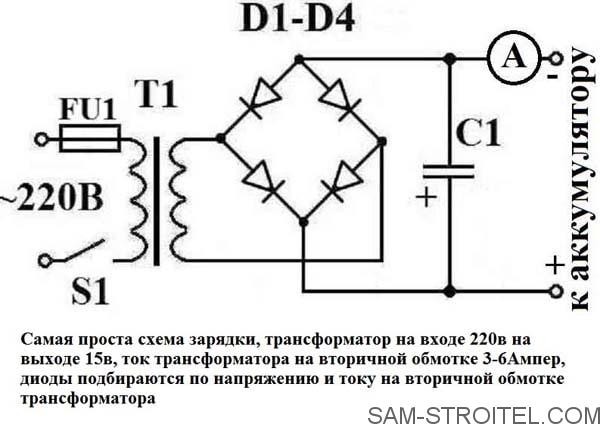

На рисунке показана схема зарядного устройства для АКБ, единственно что я добавил, по вторичной обмотке вывода, через каждые пол вольта для регулировки напряжения и поставил в цепь вольтметр.

Зарядное для АКБ своими руками: схема, фото

Зарядное для АКБ своими руками: схема, фото

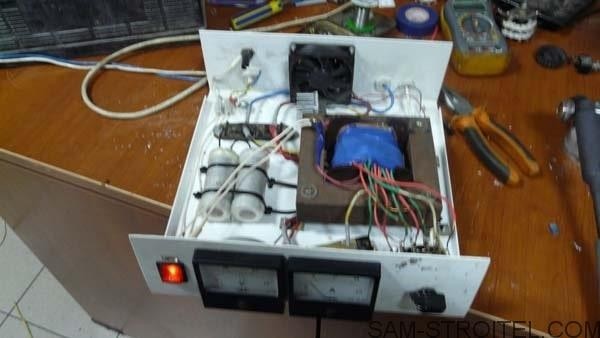

Вот так выглядит самодельное зарядное. Использовал трансформатор на 160 вт, вторичную обмотку перемотал до 16 вольт. Диодный мост на 25 А. Конденсатор С1 — 4000 МКФ 25В.

Зарядное для АКБ своими руками: схема, фото

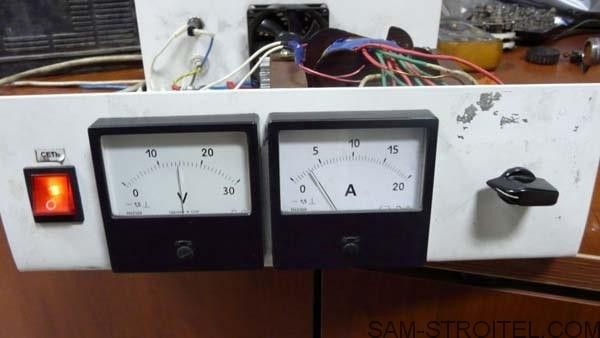

Проверка работоспособности в тестовом режиме.

Зарядное для АКБ своими руками: схема, фото

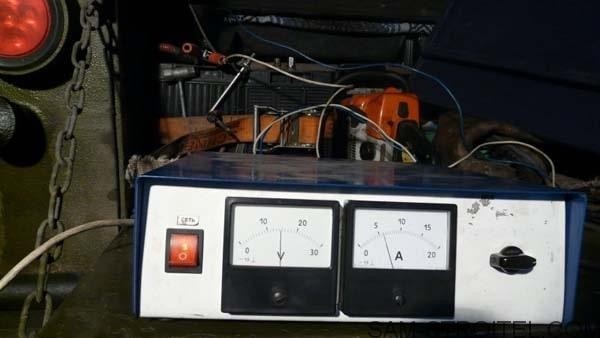

Самодельное зарядное устройство отлично работает и заряжает аккумулятор авто, его схема предельно проста и проверена неоднократно.
Автор самоделки: Александр Удовиченко.
