Устройство унитаза: конструкционные и эксплуатационные особенности

Трудно представить современное жилье без унитаза, ведь этот сантехнический прибор делает посещение уборной комфортным и не требует особого ухода. Однако для нормальной эксплуатации хозяин должен знать устройство унитаза, так как неисправности унитаза и их устранение напрямую связаны с его конструкционными особенностями.

Мы расскажем, как устроен унитаз, а также дадим ряд советов по его настройке.

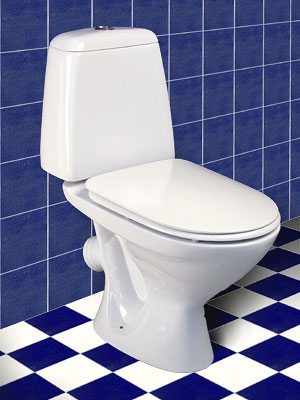

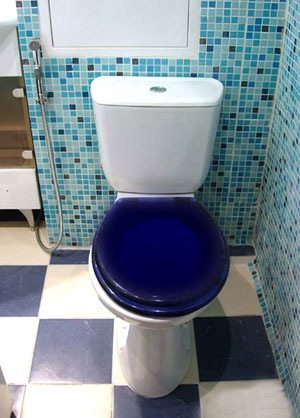

На фото – самый распространенный тип унитаза «компакт».

Конструкция

Устройство и принцип действия

Чтобы ремонтировать прибор своими руками, необходимо понимать его конструкцию.

Мы будем рассматривать наиболее распространенную модель «унитаз-компакт», так как она всем знакома и достаточно наглядна.

Состоит изделие из трех основных частей:

Чаши, которая представляет собой ёмкость для сбора продуктов жизнедеятельности. Чаша имеет сливное отверстие, соединенное с канализационным стояком и оборудованное гидрозатвором (сифоном);

Сливного бака, который необходим для запаса воды, которая используется для слива содержимого чаши в канализацию. Внутри бачка установлено автоматическое смывное устройство для унитаза, которое регулирует работу клапанов и запорной арматуры;

Стульчак с крышкой. Повышает удобство эксплуатации прибора, а также позволяет закрывать ёмкость после использования по назначению.

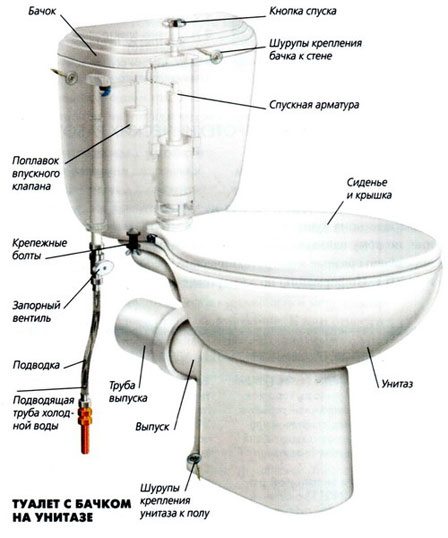

Конструкция компакта.

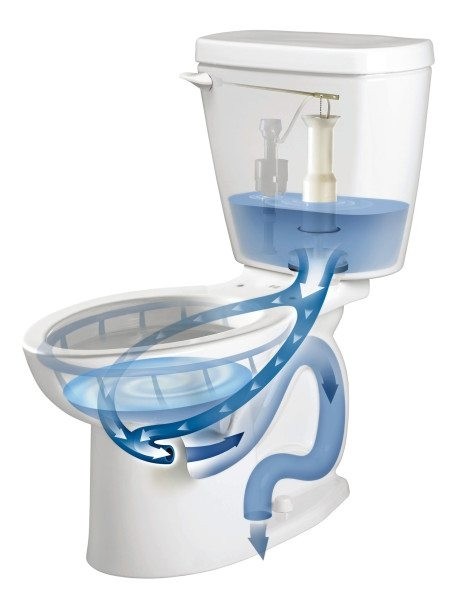

Прибор работает следующим образом: вода из водопровода подается в бачок через устройство слива унитаза, в состав которого входит клапан подачи с поплавковым механизмом.

По мере наполнения резервуара поплавок поднимается и перекрывает клапан подачи, вода поступать перестает.

После использования потребитель нажимает клавишу или рычаг, который включает сливное устройство для унитаза, клапан смыва открывается, и вода резко устремляется в чашу, смывая ее содержимое в фановую трубу.

Количество воды рассчитано производителем так, чтобы его хватало для полного удаления фекалий из чаши.

Ёмкость бака рассчитана на полное удаление содержимого вазы.

По мере снижения уровня воды поплавок опускается, и клапан подачи воды снова открывается.

Поступающая жидкость давит на лепесток сливного клапана, который перекрывает сливное отверстие, и вода начинает снова накапливаться в бачке.

Это происходит до тех пор, пока ее уровень не достигнет установленного максимума, что приведет к запиранию крана подачи поплавком, и прибор снова будет чист и готов к использованию.

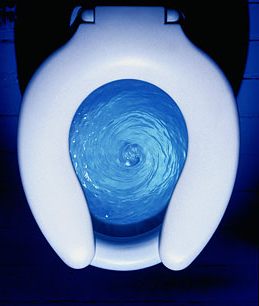

Конструкция предусматривает наиболее полную очистку прибора.

Важно!
На случай поломки поплавкового механизма в бачке предусмотрена система перелива лишней воды в канализацию.
Это предохраняет хозяев квартиры от затоплений.

Чаша унитаза

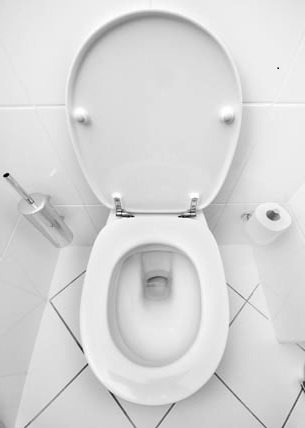

Рассмотрим устройство унитазной вазы (чаши).

Ваза прибора устроена так, чтобы её форма обеспечивала максимально полную очистку ёмкости с минимальным расходом воды из бачка. Это позволяет не только экономить жидкость, но и применять более компактные резервуары.

Сегодня используют три основных разновидности этой детали:

Тарельчатая. Имеет плоскую форму, а лунка смещена вперед, что избавляет нас от рикошетных брызг во время справления нужды;

Козырьковая. Здесь лунка смещена назад, а передняя стенка расположена под углом. Это наиболее удобная и эстетичная форма вазы;

Воронкообразная. Передняя и задняя стенки имеют примерно одинаковый угол наклона. Лунка расположена практически в центре чаши, что делает её наименее удобной из-за рикошетных брызг.

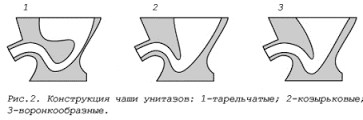

Формы чаши современных компактов.

Слив содержимого производится по сливному каналу, который имеет особую форму: за счет вертикального изгиба (колена) в канале создается гидрозатвор.

После того, как жидкость проходит по каналу, некоторое ее количество остается в колене и перекрывает доступ канализационных газов в помещение.

Гидрозатвор не позволяет канализационным испарениям отравлять воздух в помещении.

Также вазы могут отличаться расположением сливного патрубка: он может быть горизонтальным, вертикальным или косым.

На работе прибора это не сказывается, а вот при подключении к стояку данная особенность весьма существенна.

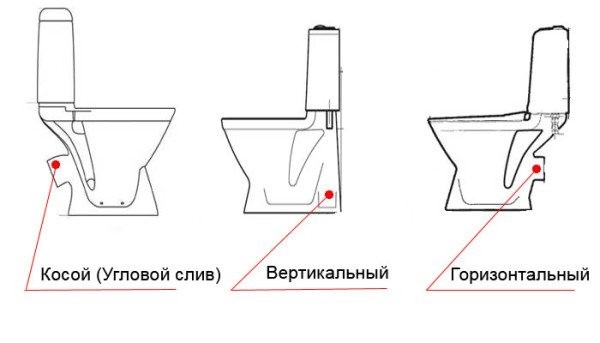

Разновидности сливного патрубка.

Важно!
При выборе унитаза следует изучить особенности расположения стояка и фанового тройника.
Обычно покупают прибор с таким же типом патрубка, какой был на старом унитазе.

Сливной бачок

Бачок и устройство для смыва унитаза.

Как уже было сказано выше, бачок предназначен для слива содержимого чаши в канализацию. Современные баки оборудованы механикой, которая осуществляет автоматическую работу устройства.

Изделие имеет основную часть и съемную крышку, на которой в подавляющем большинстве моделей расположена кнопка слива воды.

Как правило, бак изготовлен из того же материала, что и весь прибор: фаянса или фарфора. Раньше выпускали чугунные и стальные резервуары, сейчас иногда попадаются пластиковые ёмкости.

Однако наиболее качественными считаются изделия из фарфора, причем это касается и бака, и вазы.

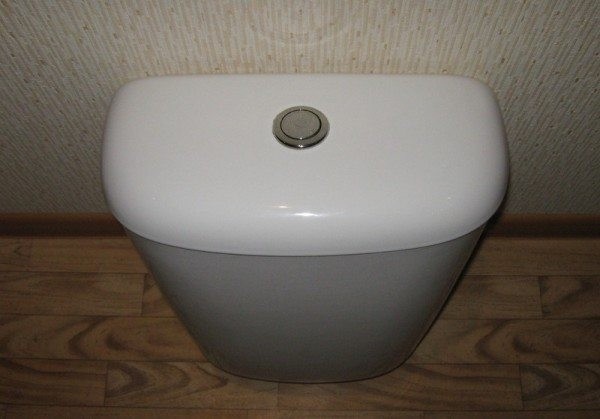

Чаще всего бак изготовлен из керамики.

В модели «компакт» бак устанавливается на чашу и крепится с помощью пластиковых или металлических болтов с гайками.

Соединение оборудовано специальной резиновой прокладкой, которая делает его герметичным. Иногда ёмкость имеет дополнительные крепления к стене.

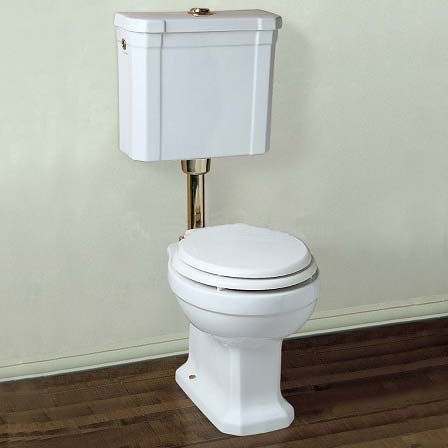

Отдельно расположенный бачок.

Также существуют монолитные модели, в которых бак от чаши неотделим. В старых и некоторых современных разновидностях ёмкость расположена выше и соединена с вазой вертикальной трубой.

Наконец, существуют скрытые резервуары, которые зафиксированы на инсталляционной раме для настенного крепления унитаза.

Сливная механика

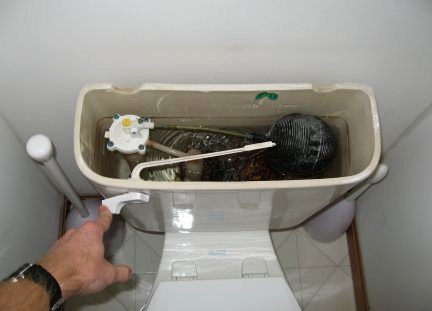

Заглянем внутрь бачка.

Давайте рассмотрим конструкцию бачка подробнее:

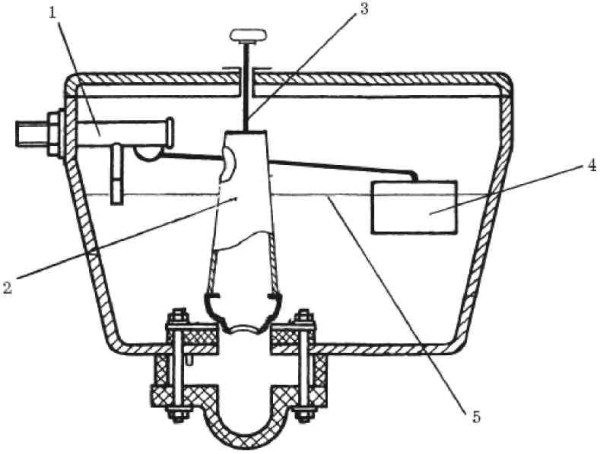

Схема конструкции сливного бака.

В состав сливного механизма входит:

Клапан подачи воды с поплавковым запорным механизмом. Перекрывает и открывает канал для поступления жидкости в зависимости от положения поплавка (уровня воды);

Переливная трубка (сифон), совмещенная с клапаном смыва и грушей, закрывающей сливное отверстие;

Тяга, позволяющая поднимать грушу и открывать отверстие для смыва;

Поплавок, который соединен спицей с клапаном подачи. При перемещении поплавка вверх спица давит на мембрану, которая перекрывает канал поступления воды в бак;

Уровень воды в резервуаре.

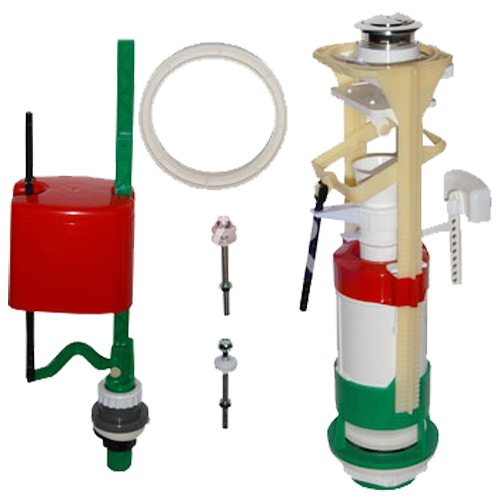

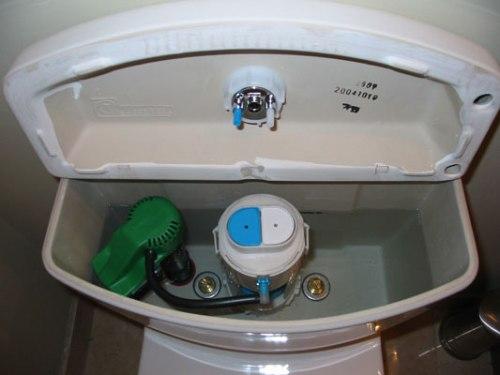

Современный вариант механики.

Важно!
Современная механика устроена несколько иначе, однако принцип её действия остался прежним.
Старую схему мы используем для наглядности.

Устройство для слива воды в унитазе позволяет отрегулировать количество жидкости, накапливаемое баком. Для этого в клапане подачи расположен винт, вращение которого меняет положение спицы поплавка, при котором происходит запирание канала.

Также можно регулировать уровень, изменяя форму спицы: для этого её можно подогнуть или использовать коленное соединение, если оно предусмотрено конструкцией.

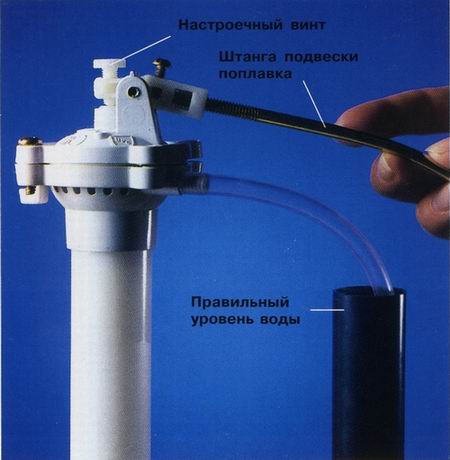

Настройка поплавка позволяет регулировать смыв.

Важно!
Во время поломки механики или недостаточного смыва не спешите списывать систему.
Перед тем, как поменять сливное устройство в унитазе, проверьте его настройку, а также состояние резиновых прокладок и мембраны клапана.

Инструкция по настройке механики может сильно отличаться в зависимости от ее конфигурации, так как современные приборы отличаются усовершенствованными системами управления.

Однако стоит отметить, что чем новее прибор, тем проще его настраивать, так что беспокоиться не стоит.

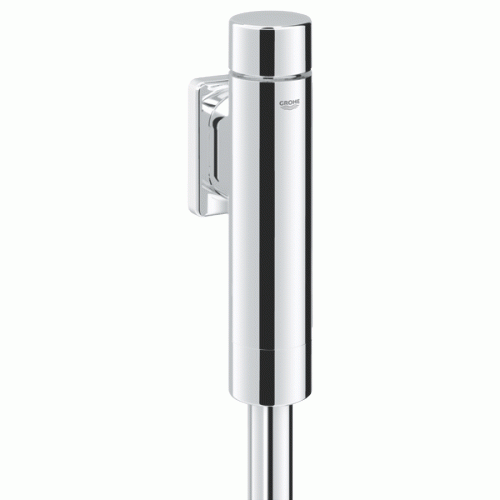

Механизм для слива под давлением.

Также существует смывное устройство под давлением для унитаза, которое позволяет отказаться от накопительного бака.

Однако для частного жилья такое решение подходит плохо, так как требует прямого подключения дюймовой или ¾ магистрали к унитазу, что плохо согласуется с особенностями внутриквартирной разводки труб холодного водоснабжения.

Кроме того, такая конструкция сильно шумит и создает гидроудары в сети.

Вывод

Цена хорошей сантехники достаточно высока, и при её выборе желательно разбираться в устройстве унитаза. Также эти знания помогут правильно настроить и комфортно эксплуатировать прибор, а видео в этой статье вам в этом поможет.
