Устройство бачка унитаза – как работает и из чего состоит

0 311

Комфортное жилье просто немыслимо без хорошо обустроенной туалетной комнаты, центральное место которой отведено под унитаз. Важным элементом этого сантехнического прибора является сливной бачок, который иногда даже спрятан в стене, однако, когда он выходит их строя, его значимость становится ясна. Далее мы рассмотрим, как устроен бачок унитаза, что может понадобиться для устранения всевозможных неисправностей.

Устройство бачка унитаза – как работает и из чего состоит

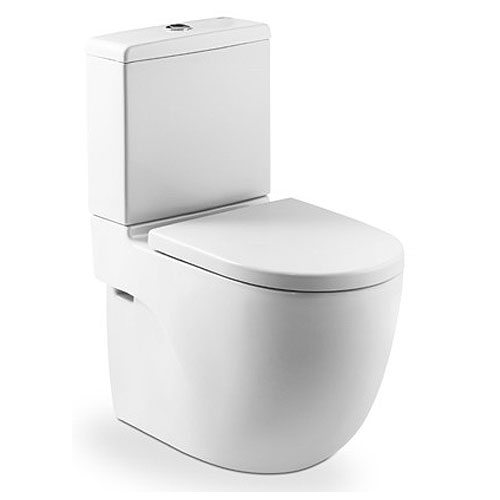

Сливной бачок с кнопкой

Принцип работы бачка

Система слива выполняет крайне важную функцию – опорожняет унитаз. Без нее этот сантехнический прибор превратился бы в ночную вазу, поэтому именно слив обеспечивает комфортное использование данной сантехники.

Схема работы слива довольно простая:

  • По гибкому шлангу вода из водопровода поступает в емкость, оборудованную наливным и сливным механизмом. Наливной механизм перекрывает воду, когда она набирается до определенного уровня.
  • При нажатии на кнопку или подъеме тяги, срабатывает сливная арматура, в результате чего вода из емкости попадает в унитаз и таким образом осуществляется смыв содержимого, которое отправляется в канализацию.

Устройство бачка унитаза – как работает и из чего состоит

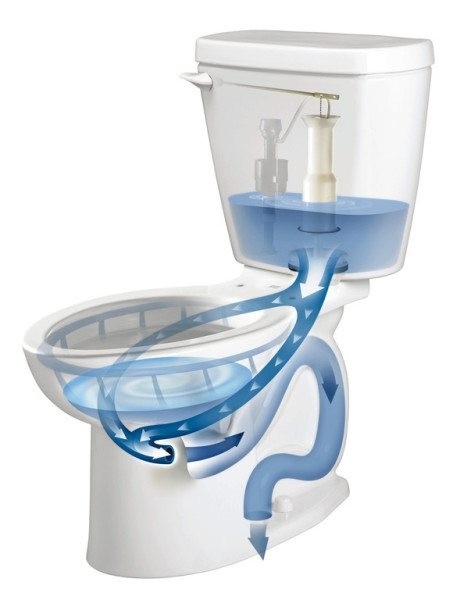

Схема слива унитаза

В целом принцип работы слива довольно простой и заключается в поочередной работе механизмов, расположенных внутри емкости, которые называются запорной арматурой. Далее постараемся подробно рассмотреть запорное устройство для сливного бачка унитаза, на которое мы обычно не обращаем внимания в повседневной жизни.

Составляющие сливной арматуры

Зная, как устроен сливной бачок унитаза, не составит труда его отремонтировать или заменить вышедшие из строя детали. Конечно, конструкция разных моделей может отличаться, однако, основные элементы и принцип их работы у всех типов запорной арматуры одинаковый.

Устройство бачка унитаза – как работает и из чего состоит

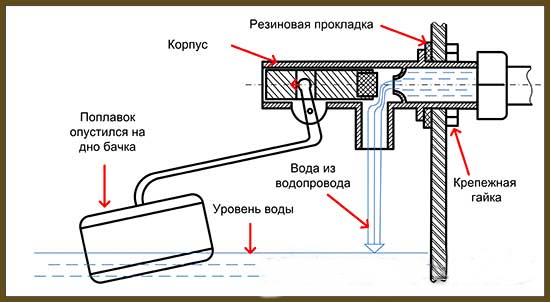

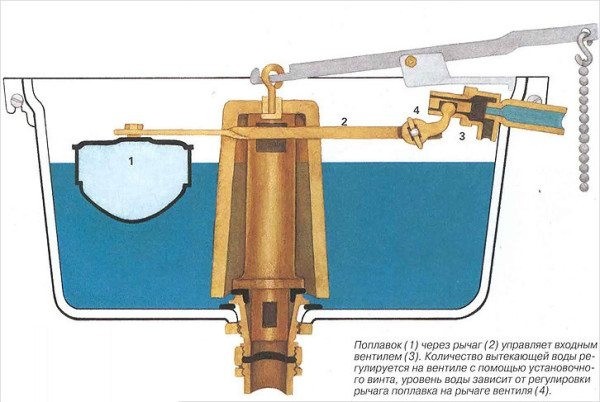

Схема поплавкового механизма

Наливной механизм

Как уже было сказано выше, задача наливного механизма заключается в обеспечении доступа воды в емкость и ее перекрытии, когда это необходимо. Состоит это механизм из следующих элементов:

Запорный клапан Находится в корпусе, расположенном на «входе» в бачок. Задача клапана сливного бачка унитаза заключается в перекрытии воды.
Поплавок с рычагом Задача детали заключается в регулировании положения клапана. Когда поплавок опускается, клапан открывается. Когда поплавок вверху – клапан полностью перекрывает воду.

Надо сказать, что современная запорная арматура выглядит немного по-другому, в частности поплавок перемещается только в вертикальной плоскости, а сам клапан расположен снизу, а не сбоку. Однако, принцип действия механизма остался тем же.

Такое устройство унитазного бачка позволило обеспечить не постепенное перекрытие воды, а полное в самом конце набора. Благодаря этому емкость набирается значительно быстрей.

Обратите внимание!
Для нормальной работы слива необходимо отрегулировать положение поплавка.
В противном случае в емкость будет набираться недостаточное количество воды или наоборот, вода через слив будет постоянно стекать в унитаз.

Устройство бачка унитаза – как работает и из чего состоит

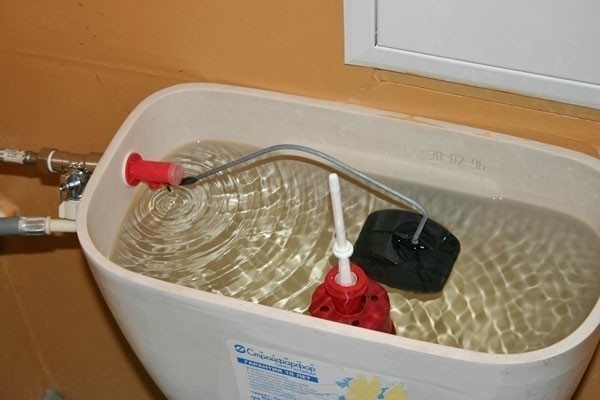

Емкость с простой системой слива

Механизм слива и перелива

Самым простым и первым механизмом слива была система с грушей. Работала она предельно просто – внутри располагалась резиновая груша, герметично перекрывающая сливное отверстие. Стоило поднять рычажок или потянуть ручку на цепочке, как вода с шумом устремлялась в унитаз.

В настоящее время устройство сливного бачка для унитаза изменилось. Данный арматурный узел состоит из двух основных элементов:

Перелив Предотвращает переполнение емкости. Если уровень воды достигает максимально допустимого уровня, вода начинает стекать в унитаз.
Слива Начинает функционировать при нажатии на кнопку, расположенную на крышке бачка. В современных моделях унитаза имеется две кнопки – для частичного и полного слива, что позволяет экономить воду.

Несмотря на более сложную конструкцию, принцип работа слива остался тем же – сливное отверстие герметично закрывает сливной клапан, который при нажатии на кнопку приподымается.

Устройство бачка унитаза – как работает и из чего состоит

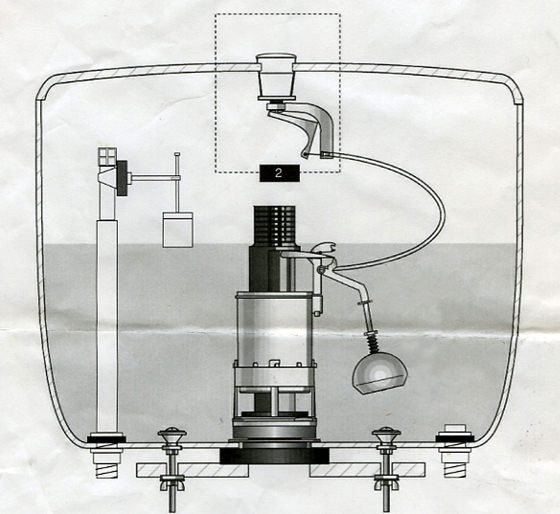

Схема арматуры современного бачка

Совет!
Наиболее качественной, по словам специалистов, является немецкая арматура, однако, цена ее очень высокая.
Если у вас нет возможности приобрести немецкую арматуру, можно купить польскую, которая так же имеет неплохое качество, но стоит при этом значительно меньше.

Следует отметить, что по типу расположения бачки бывают двух видов:

  • Подвесные – в этом случае емкость с унитазом соединяется при помощи трубы, по которой поступает вода.

Устройство бачка унитаза – как работает и из чего состоит

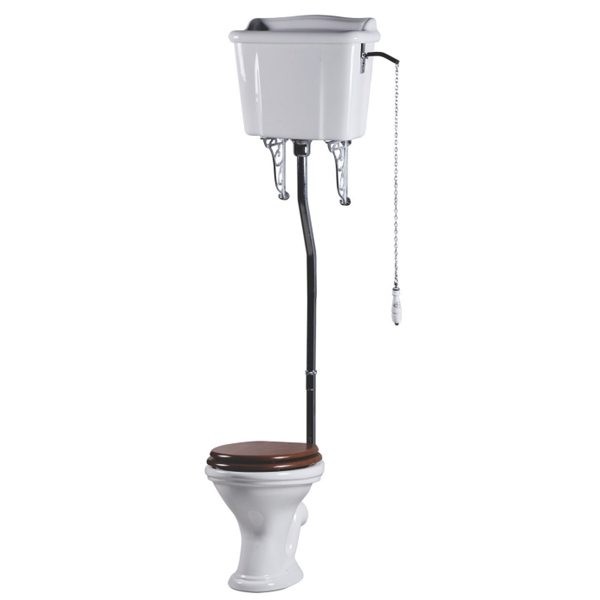

Унитаз с подвесным бачком

  • Устанавливаемые на полочку унитаза – в этом случае сливное отверстие емкости напрямую совмещается с отверстием в унитазе. Для герметичности соединения труб используется резиновый уплотнитель.
  • Монтируемые в стену – в отличие от двух вышеописанных вариантов, такая емкость устанавливается в стене. По принципу соединения с унитазом конструкция напоминает подвесные емкости.

Теперь зная, как устроен унитазный бачок, вы сможете самостоятельно найти причину неисправности устройства и самостоятельно ее устранить.

Устройство бачка унитаза – как работает и из чего состоит

Унитаз с установленным на полочку бачком

Классификация бачков

Как уже было сказано выше, разные модели бачков могут иметь некоторые конструкционные отличия. Поэтому далее ознакомимся с наиболее распространенными их типами.

Классифицируются бачки по нескольким группам.

В первую очередь условно их можно разделить по расположению бачка или кнопки:

  • Боковое – как правило, применяется у подвесных бачков для унитаза, которые расположены на определенной высоте. В этом случае чтобы слить воду, надо дернуть за цепочку. Устройство слива, как правило, реализовано в виде приподнимающейся груши.
  • Верхнее – кнопка или рычажок расположен сверху, в центре крышки. Арматура слива в подобных бачках более сложная.

Кроме того, емкости различаются материалом, из которого выполнены.

В настоящее время встречаются следующие виды изделий:

  • Фарфоровые – из этого материала выполнены наиболее дорогие модели, поэтому встречаются относительно редко.
  • Фаянсовые – в настоящее время являются наиболее распространенным вариантом. Они и монтируются на полочку унитаза. Емкости из фаянса могут иметь самый разный дизайн.
  • Пластиковые – эти емкости встраиваются в стену и имеют плоскую форму. Внешне они отличаются от традиционных бачков, так как напоминают больше канистру, однако, принцип работы у них такой же. Кроме того, существуют подвесные пластиковые бачки советского образца, в последнее время они встречаются все реже.

Следует отметить, что в некоторых квартирах можно увидеть даже чугунные бачки, которые являются уже раритетом.

Устройство бачка унитаза – как работает и из чего состоит

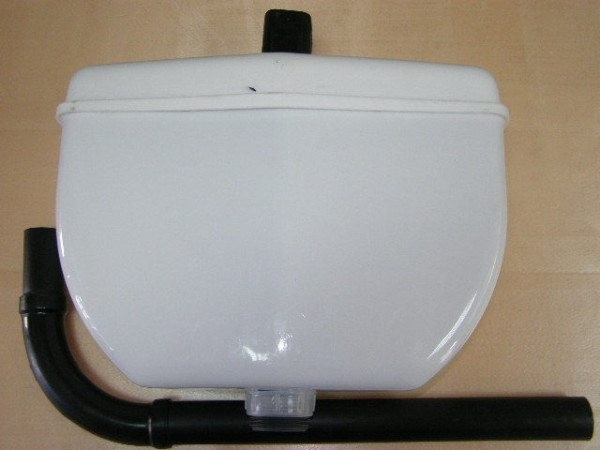

На фото – пластиковый бачок советского типа

Наиболее распространенные неисправности

Так как устройство сливного бачка унитаза довольно простое, вне зависимости от типа конструкции, вариантов поломок не так уж много. Далее рассмотрим некоторые из них, которые чаще всего встречаются:

Бачок не держит воду, в результате чего в унитаз постоянно стекает вода Причин этой неприятности существует несколько:

  • В первую очередь нужно убедиться, что правильно настроен поплавок, возможно, что вода набирается свыше допустимого уровня и стекает через слив.
  • Также необходимо убедиться в исправности запорного клапана, для этого надо приподнять поплавок до упора. Если вода продолжает стекать через клапан, значит, его нужно почистить или заменить.
  • Если в работе запорного механизма проблем нет, необходимо почистить или заменить клапан сливного механизма.
Вода протекает из-под бачка Данная проблема встречается в устройствах, которые устанавливаются на унитаз. В этом случае необходимо демонтировать емкость и заменить все резиновые уплотнители, включая резинки крепежей.
Механические поломки деталей арматуры В этом случае выход только один – демонтировать неисправную деталь и пойти с ней в специализированный магазин, чтобы приобрести аналогичную.

Обратите внимание!
Прежде чем приступить к ремонту бачка придется своими руками снять его крышку.
Данную работу необходимо выполнять аккуратно, чтобы не разбить эту деталь.

Устройство бачка унитаза – как работает и из чего состоит

Запорный клапан не перекрывает воду

Вот, собственно, и все возможные неисправности. Инструкция по их устранению предельно простая, поэтому справиться с ней сможет каждый домашний умелец.

Вывод

Несмотря на то, что современные сливные бачки стали гораздо более совершенными, их устройство все равно остается достаточно простым. Поэтому в принципах работы механизмов не сложно разобраться и, при необходимости, выполнить их ремонт.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.
