Установка печи в бане с выносной топкой: монтаж своими руками

0 314

Баня всегда была для россиян традиционным местом, где человек отдыхает, как говорится, «очищает дух и тело», получает заряд бодрости и здоровья на всю предстоящую рабочую неделю. Но чтобы баня оправдывала возлагаемые на нее ожидания, для нее необходима хорошая печь. Неважно, будет этот отопительный агрегат приобретен в готовом виде или же выстроен собственноручно — главное, чтобы он был способен создать в помещениях необходимую специфическую атмосферу и был максимально безопасен в эксплуатации.

Установка печи в бане с выносной топкой: монтаж своими руками

Установка печи в бане с выносной топкой

Существует два основных способа монтажа этого отопительного прибора:

— Установка печи в бане с выносной топкой.

— Размещение всей конструкции в помещении парной.

Каждый из предлагаемых вариантов имеет свои положительные и отрицательные стороны, но определиться с выбором способа установки желательно еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. Однако, если решено произвести реконструкцию уже готовой бани, то вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы печи в предбанник.

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

  • При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
  • Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
  • Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
  • В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
  • Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
  • Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
  • Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь

Установка печи в бане с выносной топкой: монтаж своими руками

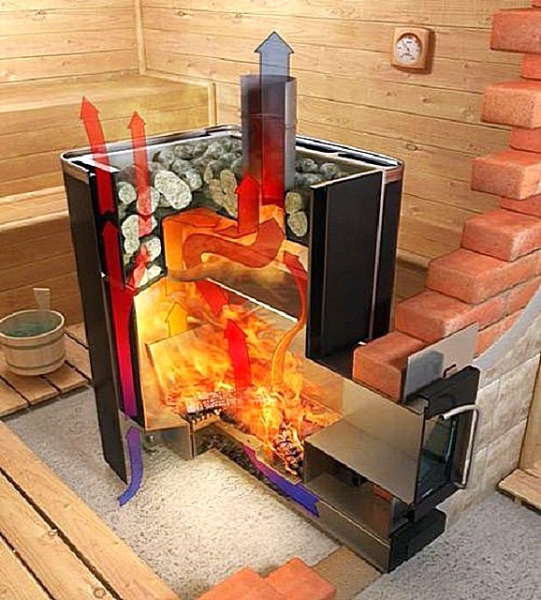

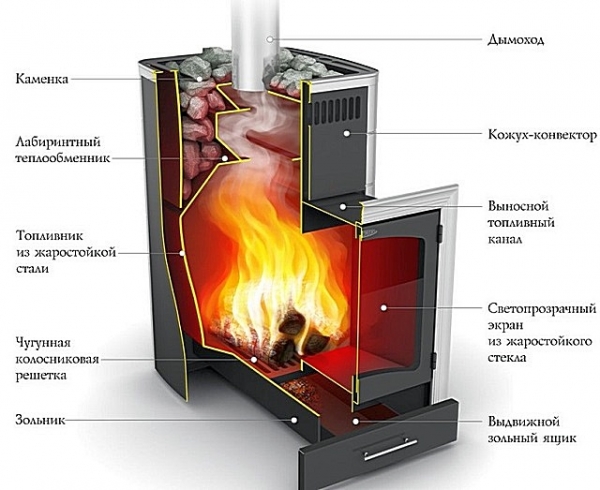

В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи в бане с выносной топкой: монтаж своими руками

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

  • Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
  • Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
  • В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.

Установка печи в бане с выносной топкой: монтаж своими руками

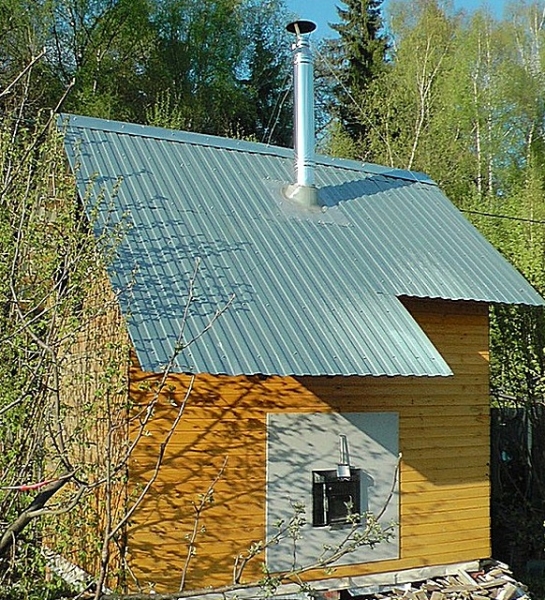

В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

  • Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
  • Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
  • Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

Установка печи в бане с выносной топкой: монтаж своими руками

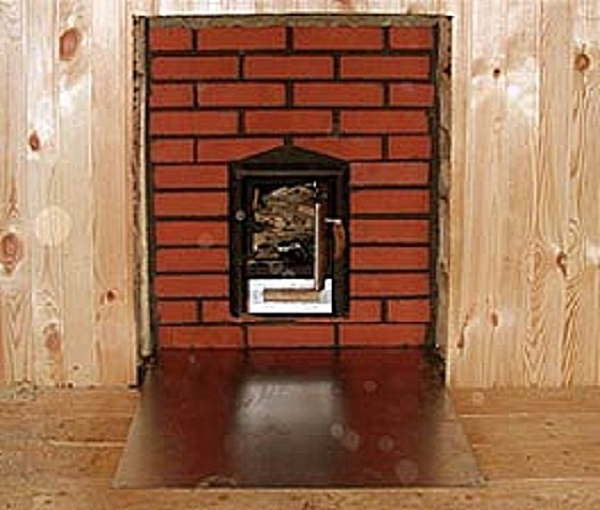

В показанном варианте хозяин предпочел заложить проем кирпичом

  • При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
  • Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
  • От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
  • Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Цены на пеностекло

пеностекло

Установка банной печи с выносной топкой

Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Установка печи в бане с выносной топкой: монтаж своими руками

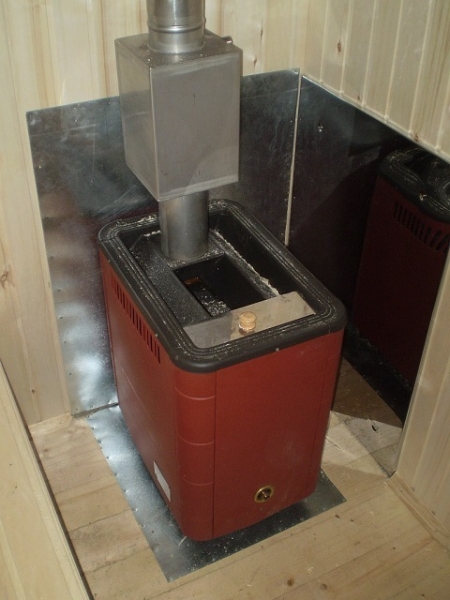

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

Иллюстрация Краткое описание выполняемых операций

Установка печи в бане с выносной топкой: монтаж своими руками

Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал.
Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции.
Далее, по линиям разметки в стене вырезается необходимый проем.
После этого демонтируется часть деревянного пола.

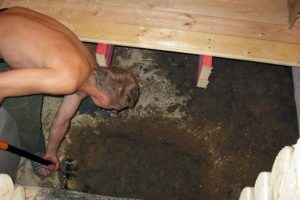

Затем в грунте подполья выкапывается котлован под фундамент.

Установка печи в бане с выносной топкой: монтаж своими руками

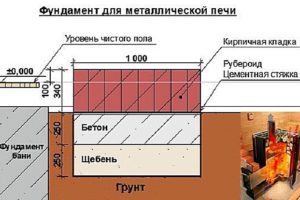

Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора.
Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм.
После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать – его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм.
Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.

Установка печи в бане с выносной топкой: монтаж своими руками

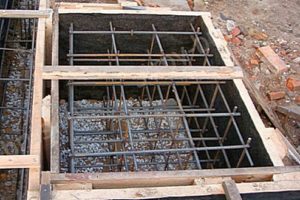

Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки.
Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.

Установка печи в бане с выносной топкой: монтаж своими руками

Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани.
Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка.

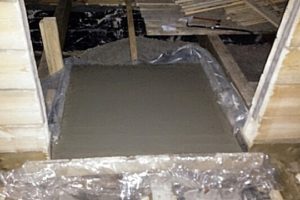

В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.

Установка печи в бане с выносной топкой: монтаж своими руками

Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид.

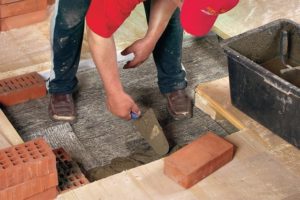

Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.

Установка печи в бане с выносной топкой: монтаж своими руками

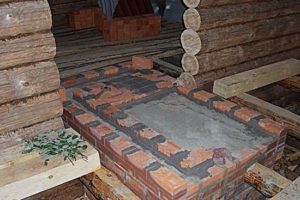

В результате должна получиться примерно такая конструкция, как представлена на иллюстрации.
Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

Цены на асбест

асбест

Установка печи в бане с выносной топкой: монтаж своими руками

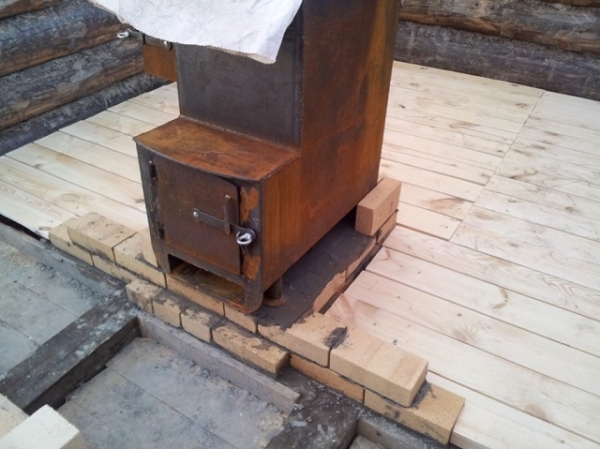

Безусловно, удобнее сначала установить печь, а потом уже заниматься возведением перегородки. Но так получается очень нечасто.

При другом варианте выполнения работ, который считается более правильным, перегородка между двумя комнатами возводится после возведения фундамента, установки печи на постоянное место и ее обкладки кирпичом. Однако, такой монтаж возможен только на этапах постройки бани, или же если производится капитальная реконструкция помещений, имеющих большую площадь.

Если устанавливается отопительный прибор заводского изготовления, то стоит внимательно изучить паспорт, прилагаемый к изделию, в котором производитель указывает рекомендуемые параметры расстояние горючих поверхностей от печи. Как правило, для агрегата, имеющего максимальную мощность, расстояние между деревянной стеной и печью составляет 250 мм, если печь оснащена термоизоляцией корпуса, и 400 мм, если она отсутствует.

Установка печи в бане с выносной топкой: монтаж своими руками

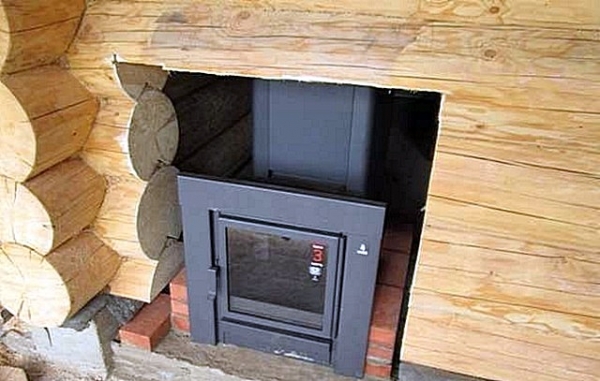

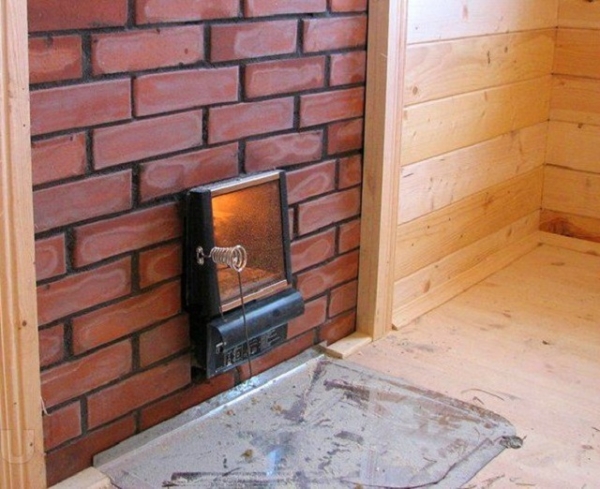

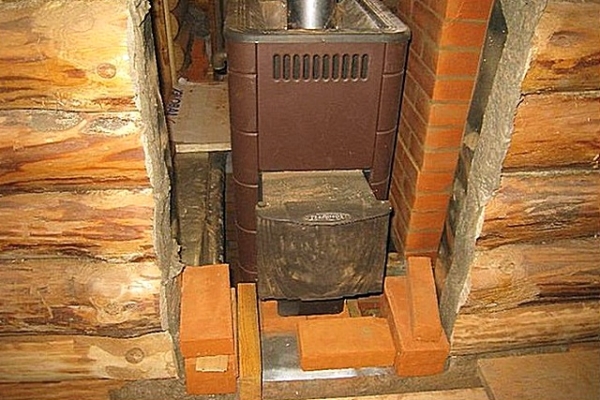

Обкладка просвета между топочным каналом и стенками проема кирпичом

Параметры проема не зависят от длины выносного канала, но стена должна быть изолирована от металла печи термоизоляционным материалом на всю свою толщину, а затем стальным листом, закрепляемым между кирпичной кладкой и слоем изоляции.

Установка печи в бане с выносной топкой: монтаж своими руками

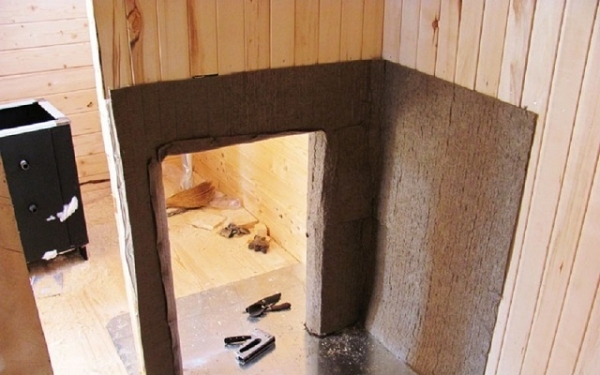

Термоизоляция проема и окружающих его стенок плитами минеральной ваты. Их затем можно закрыть стальным листом или (со стороны предбанника) жаропрочным гипсокартоном.

Между основной конструкцией печи и деревянной стеной должен оставаться зазор размером не менее 50 мм. Если изоляция проема ограничивается слоем асбеста или минеральной ваты, то поверхность перегородки, выходящая в сторону печи, должна быть облицована жаростойким материалом — это может быть лист асбеста, специального гипсокартона, прессованная минеральная вата или другие стойкие к высоким температурам материалы.

Топливный канал, проходящий через проем, вырезанный в деревянной стене, необходимо обложить кирпичной кладкой. При этом необходимо учитывать, что кирпич должен быть отделен от металла печи тепловым зазором не менее 20÷25 мм. Это расстояние необходимо соблюсти, чтобы обеспечить необходимую «степень свободы» для расширения металла при его нагревании. Просвет необходимо заполнить термостойким эластичным материалом — асбестовым шнуром или каменной ватой.

Установка печи в бане с выносной топкой: монтаж своими руками

Термоизоляционный материал, отделяющий деревянную стену от кирпичной кладки.

Если кирпичная кладка, обрамляющая топочный канал, получилась неаккуратной, и ее планируется закрыть деревянной вагонкой, то между ней и печью необходимо оставить зазор размером в 100 мм с каждой из сторон.

В случае если проход для топочного канала делается близко к деревянной стене, и печь планируется установить вдоль нее, то перед монтажом прибора на место следует обложить стену кирпичом.

Установка печи в бане с выносной топкой: монтаж своими руками

Вариант установки печи вдоль бревенчатой стены бани – выполняется сплошная кирпичная кладка

Основную часть отопительного прибора, которая будет расположена в парной, в целях безопасности, следует обложить кирпичом (соорудить защитный кирпичный экран). Однако, чтобы кладка не перекрывала жар, идущий от стенок печи, ее делают не сплошной, оставляя между кирпичами зазоры.

Установка печи в бане с выносной топкой: монтаж своими руками

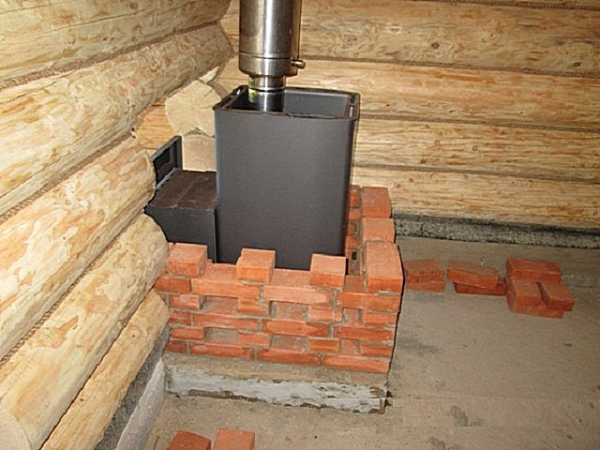

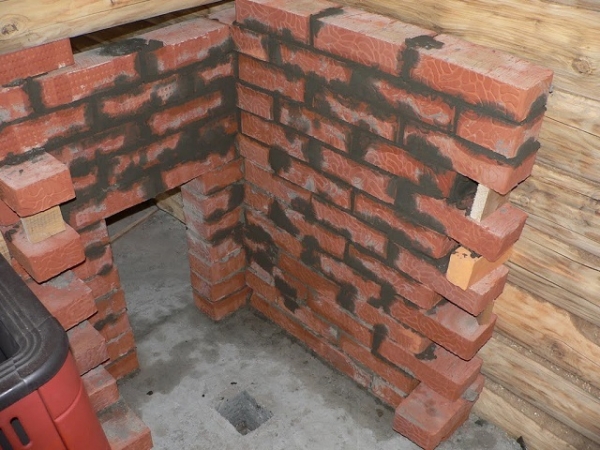

Разреженная кирпичная кладка вокруг основной части печи.

Кладка такого типа не только будет свободно пропускать тепло, выработанное в печи и предотвратить получение случайных ожогов, но и не столь утяжелит фундамент. Кроме того, на обустройство этой защитной стены потребуется меньше кирпичей и раствора.

Установка печи в бане с выносной топкой: монтаж своими руками

Сложно ли самостоятельно обложить металлическую печь кирпичом?

Надо сказать, что подобная практика очень распространена, технология хорошо отработана и проверена, так что особых проблем эта операция доставить не должного. Как обложить металлическую печь кирпичом своими руками – читайте в специальной публикации нашего портала.

Надо сказать, что и вынос топки в предбанник, и использование кирпичной, каменной или керамической облицовки, в том числе стен или пола в парилке – все это сказывается в определённой мере и на тепловой мощности банной печи. Стало быть, планировать тот или иной вариант размещения каменки, ее термоизоляции от стен и последующей отделки следует заблаговременно. Просто чтобы затем не столкнуться с ситуацией, что мощности, казалось бы, правильно изначально подобранной печки после окончания монтажных работ и запуска в ее эксплуатацию – вдруг оказывается недостаточно.

Ниже размещен калькулятор, который позволит правильно оценить этот параметр.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Калькулятор расчета условной мощности банной печи

Перейти к расчётам Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ БАННОЙ ПЕЧИ» РАЗМЕРЫ ПАРИЛКИДлина, метровШирина, метровВысота потолка, метров ОСОБЕННОСТИ ОБУСТРОЙСТВА ПАРИЛКИСтены в парной:

Установка печи в бане с выносной топкой: монтаж своими руками

– утепленные, обшитые вагонкой

Установка печи в бане с выносной топкой: монтаж своими руками

– бревенчатый сруб без обшивки изнутриРасположение печи:

Установка печи в бане с выносной топкой: монтаж своими руками

– топочное окно вынесено в предбанник

Установка печи в бане с выносной топкой: монтаж своими руками

– печь полностью располагается в парнойТип двери в парилку:

Установка печи в бане с выносной топкой: монтаж своими руками

– качественно утепленная, хорошо подогнанная

Установка печи в бане с выносной топкой: монтаж своими руками

– обычная щитовая дощатая или стекляннаяЕсть ли окно в парной?

Установка печи в бане с выносной топкой: монтаж своими руками

– нет, парная без окна

Установка печи в бане с выносной топкой: монтаж своими руками

– да, естьТип остекления: – одинарное – двойное или стеклопакетПлощадь окна, м²Есть ли на стенах (полу) участки кирпичной кладки, облицовки камнем или керамической плиткой?

Установка печи в бане с выносной топкой: монтаж своими руками

– нет, отделка полностью деревянная

Установка печи в бане с выносной топкой: монтаж своими руками

– да, естьСуммарная площадь подобных облицованных участков, м²

Несколько пояснений по проведению расчета.

  • Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
  • Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
  • Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
  • Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
  • Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
  • Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
  • Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

  • Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Установка печи в бане с выносной топкой: монтаж своими руками

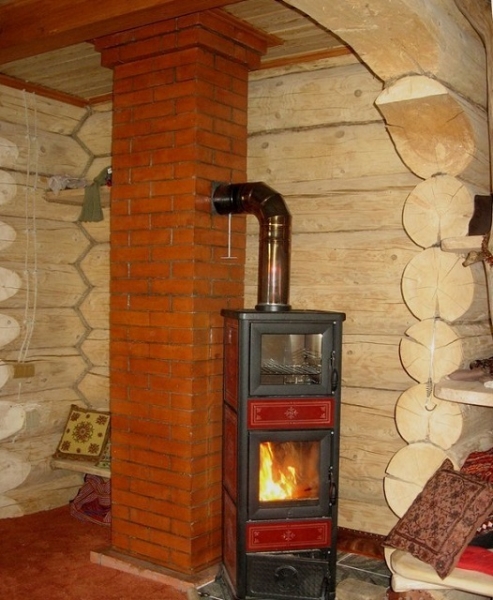

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

  • Кирпичные дымоходы могут используются для отвода продуктов горения из банных металлических печей только в редких случаях. Коренные дымоотводы достаточно трудоемки в постройке, возводить их есть смысл, если требуется отведение дыма от двух или более печей.
  • Керамический дымоход не пользуется популярностью у собственников бань с металлическими печами, так как имеют достаточно большой вес, что усложняет монтаж, а также высокую стоимость. Однако, керамика обладает отличными характеристиками и прослужит длительный срок. Материал стоек к коррозийным процессам и высокой температуре, имеет низкую теплопроводность, а значит, не будет перегреваться. Кроме того, внутренние поверхности керамических труб имеют идеальную гладкость, поэтому дым будет беспрепятственно выходит наружу, благодаря чему на стенках не возникнет толстых отложений сажи.
  • Металлические дымоходы доступны по цене и просты в монтаже, но они быстро нагреваются до высоких температур, что может привести к возгоранию деревянных конструкций. Кроме того, горячий воздух, попадая в холодную часть, трубы, расположенную на улице, спровоцирует процесс обильного образования конденсата. Поэтому металлическую трубу необходимо обязательно одеть в термоизоляцию как снаружи, так и внутри строения.
  • Отличной альтернативой металлическому варианту дымохода стали сэндвич-трубы, которые имеют трехслойное строение — металлический внутренний и внешний слой, а между ними прокладка из минеральной ваты, которая служит хорошим теплоизолятором. Сэндвич-трубы легко монтируются, производители этих изделий предусмотрели широкий ассортимент необходимых для качественного монтажа деталей. Благодаря этому, они легко собираются в единую конструкцию. Поэтому для дымохода металлических банных печей чаще всего выбирается именно этот вариант.

Установка печи в бане с выносной топкой: монтаж своими руками

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

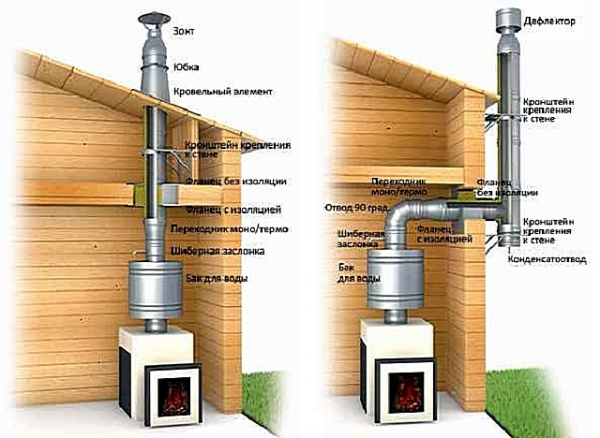

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

  • Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

  • Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.



Установка печи в бане с выносной топкой: монтаж своими руками

Ответственная задача – монтаж дымохода для банной печи

Это достаточно трудоемкий процесс, требующий тщательного соблюдения всех установленных норм и требований. Безусловно, он заслуживает отдельного рассмотрения. Так что если возникает вопрос, как произвести эти работы правильно и добиться необходимой степени безопасности эксплуатации, то стоит обратиться за подробной информацией к статье «Дымоход для бани своими руками», опубликованной на нашем портале.

Цены на сэндвич-трубы

сэндвич-трубы

*  *  *  *  *  *  *

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Видео: Пример монтажа банной дровяной печи с выносной топкой

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
