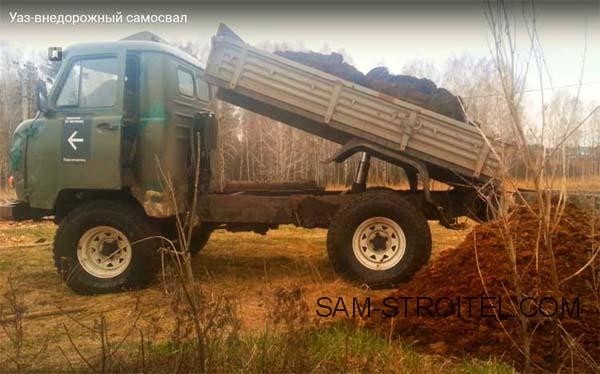

Установка самосвала на УАЗ своими руками: подробный фото отчёт с описанием всех проделанных работ.

Многие говорят, что уазику самосвал ни к чему-мол грузоподъемность не та, да и кузовок достаточно мал-руками без проблем грузится и разгружается. Да не спорю-глаза боятся, а руки делают, но загрузив и разгрузив в день 5-6 уазиков, уже задумаетесь по другому.

Вот и я уже достаточно нагрузился руками, тем более с момента покупки была цель сделать самосвал-так начну же осуществлять задуманное!

Не знаю почему все его называют подрамником-ведь он на раме-значит будет надрамник. Так вот надрамник изначально хотел изготовить из гнутого 120 швеллера, все таки он легкий, и как никак подрамник будет хоть немного скручиваться вместе с рамой-считаю что рама на уазе должна работать на скручивание-это компенсирует очень малые ходы рессорной подвески-что очень важно в условиях бездорожья. Но гнутого швеллера найти в нашем славном Кургане не удалось по этому для изготовления купил профильную трубу 100*50 со стенкой 3 мм.

УАЗ самосвал своими руками (63 фото)

Профильная труба 100*50*3 мм.

Все пластины крепления кузова старого образца срезал, площадка под подрамник получилась ровной кроме мест крепления коробки и еще одной перемычки-они вварены внахлест рамы.

УАЗ самосвал своими руками (63 фото)

Крепление коробки вварено внахлест, и еще одна перемычка вварена так же, находится ближе к мосту.

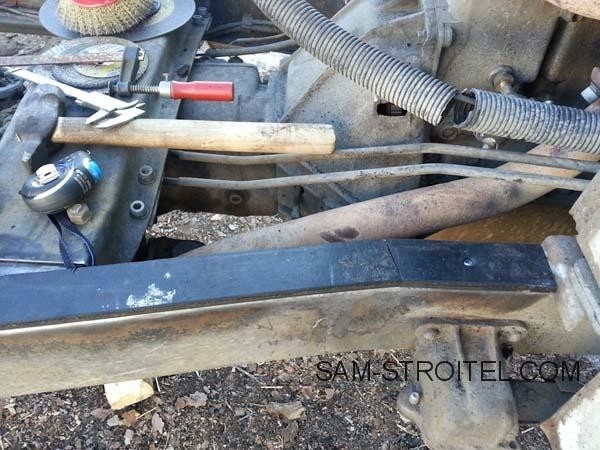

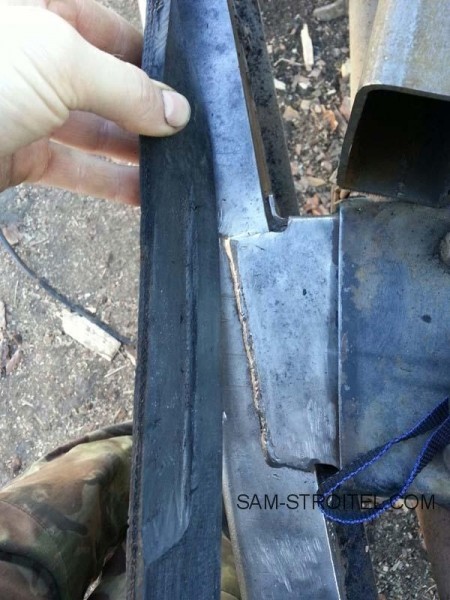

Эти ступеньки компенсировал вырезами в резине уложенной по всей длине рамы.

УАЗ самосвал своими руками (63 фото)

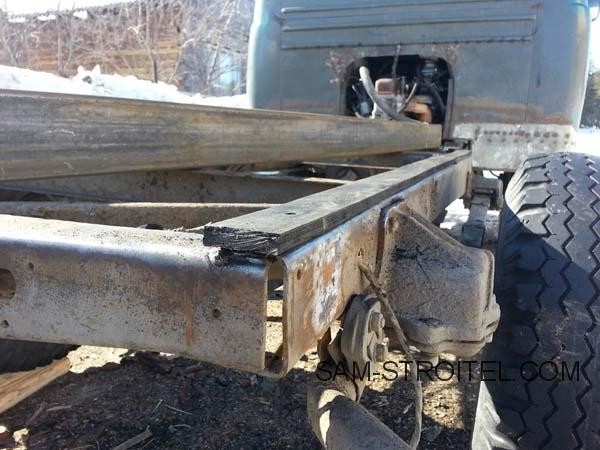

прокладка по всей длине рамы до кабины.

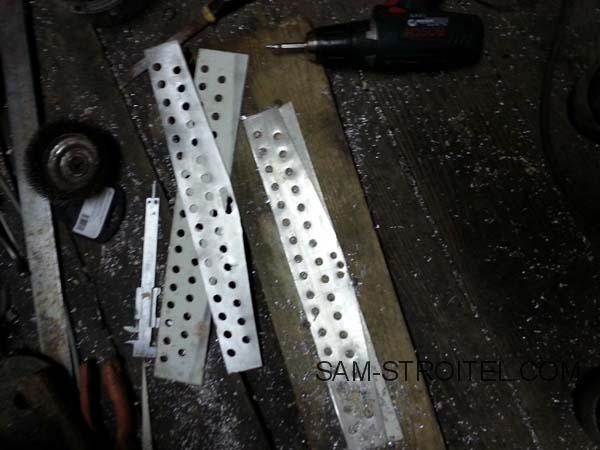

Резиновую прокладку нарубил по ширине рамы на гильотине.

УАЗ самосвал своими руками (63 фото)

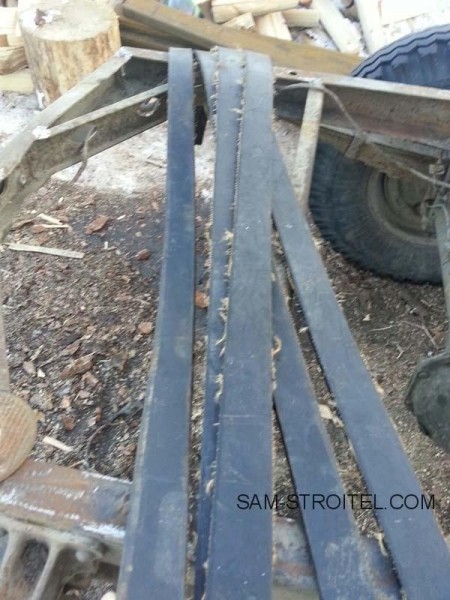

нарубленная транспортерная лента.

УАЗ самосвал своими руками (63 фото)

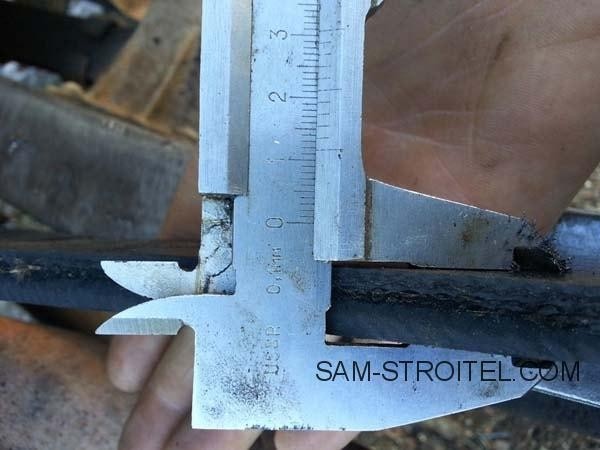

толщина ленты

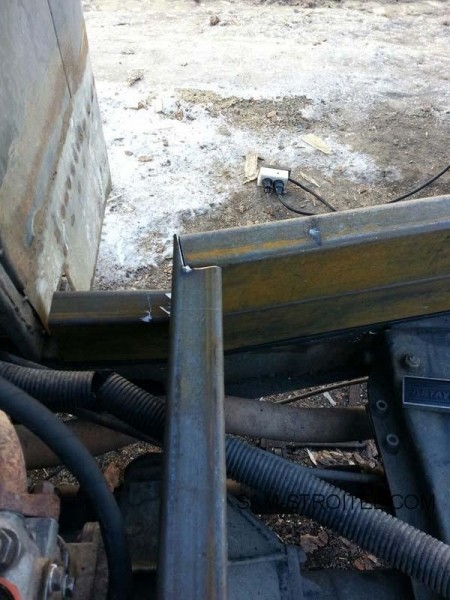

Брусок как многие делают не стал использовать, будет гнить, и от этого ржаветь рама.Прокладка резиновая же думаю прожмется а щели заполню каким нибудь герметиком или мовилью. Вырезал трубу по изгибу рамы начал собирать на прихватки и кончилась углекислота в полуавтомате.Привезу продолжу сборку.09.03 заправил углекислоту с горем пополам, прождал пол дня. Выставил надрамник по раме, а по надрамнику усилитель кузова и собрал на прихватки, осталось обварить, а так же пора заказывать токарю кронштейны крепления кузова.

УАЗ самосвал своими руками (63 фото)

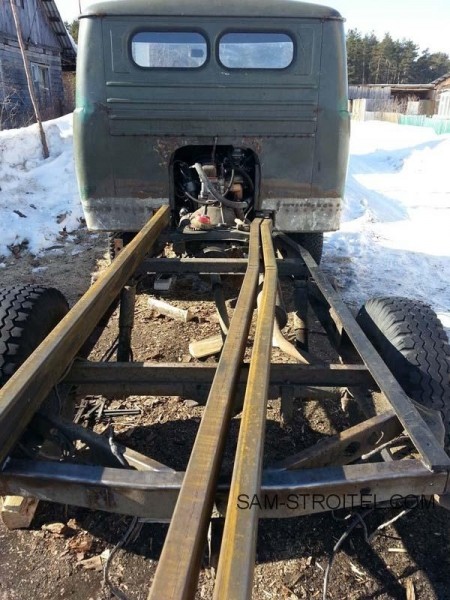

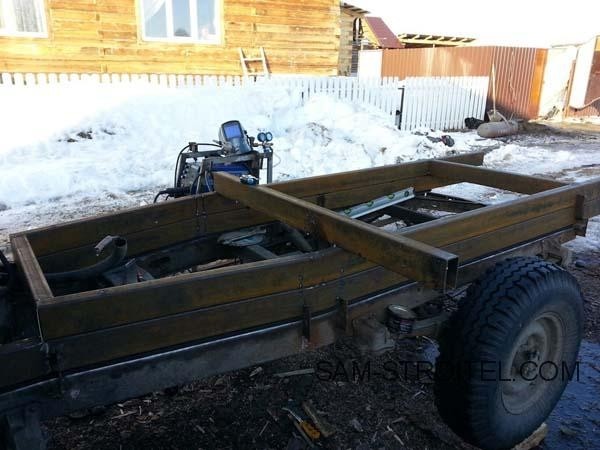

собранный на прихватки надрамник и подъемный усилитель кузова.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

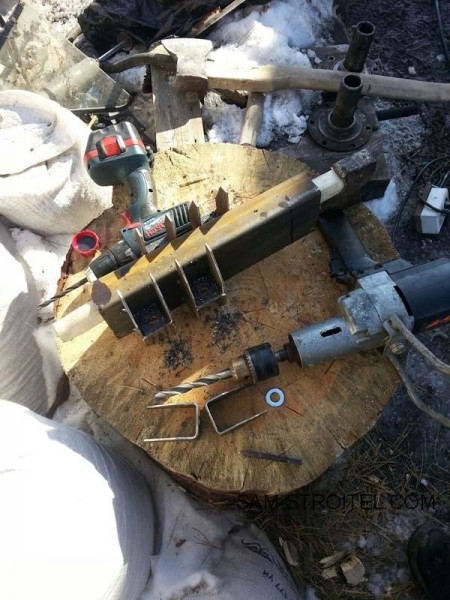

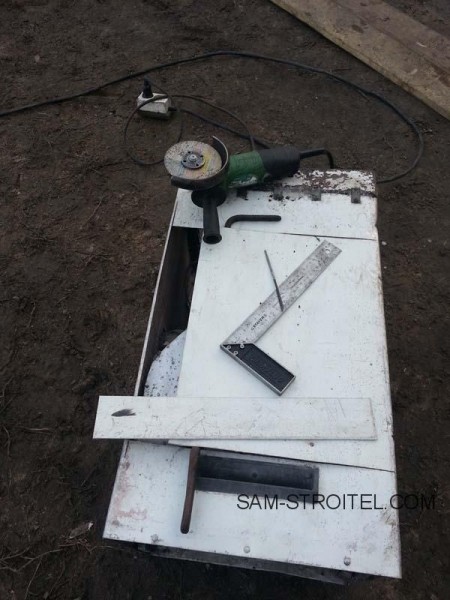

Продолжил ваять. Старые кронштейны крепления кузова срезал. Изготовил новые. Вот так сверлил.

УАЗ самосвал своими руками (63 фото)

Вот так выглядят уже ввареные.

УАЗ самосвал своими руками (63 фото)

кронштейн крепления подрамника
Померив и прикинув угол подьема, начертил поворотные шарниры и заказал своему дядьке токарю-фрезировщику. На следующий день было готово.

УАЗ самосвал своими руками (63 фото)

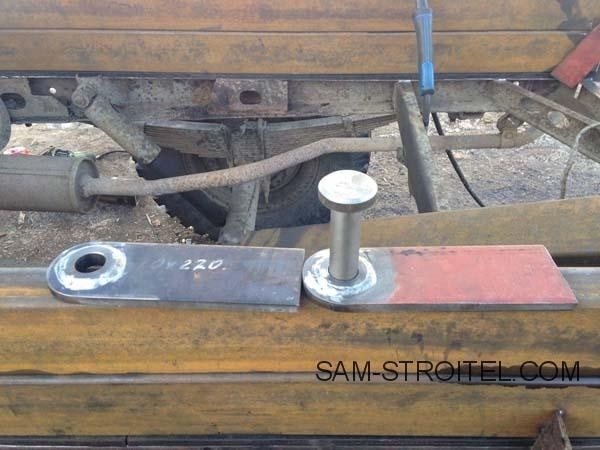

Шарнир подъема кузова (на фото не хватает еще центральной втулки).

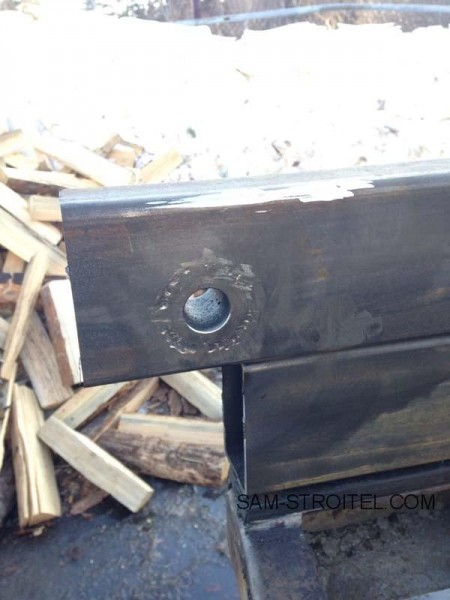

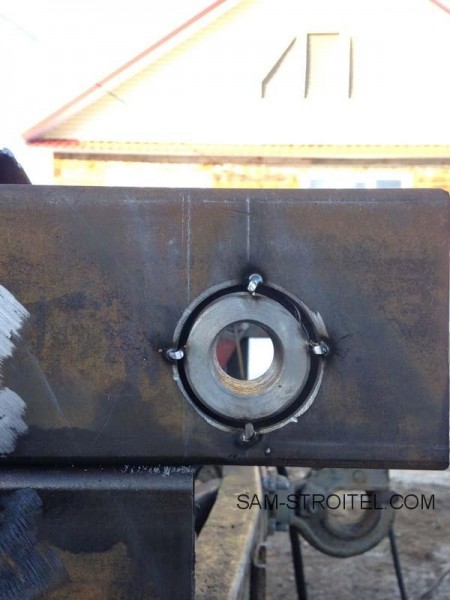

И я приступил к внедрению шарниров в конструкцию. Вварил центральную втулку.

УАЗ самосвал своими руками (63 фото)

зазор для шва заподлицо.

УАЗ самосвал своими руками (63 фото)

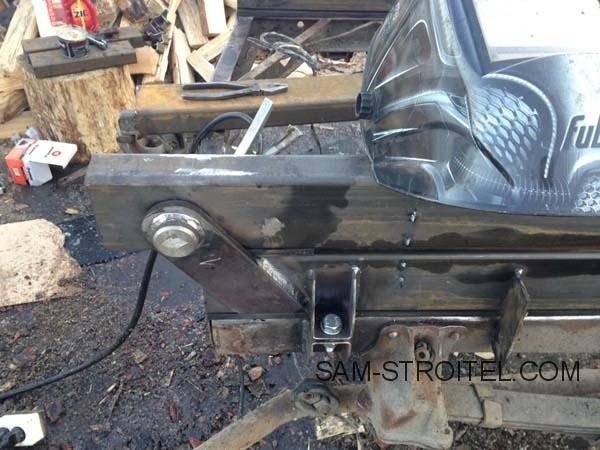

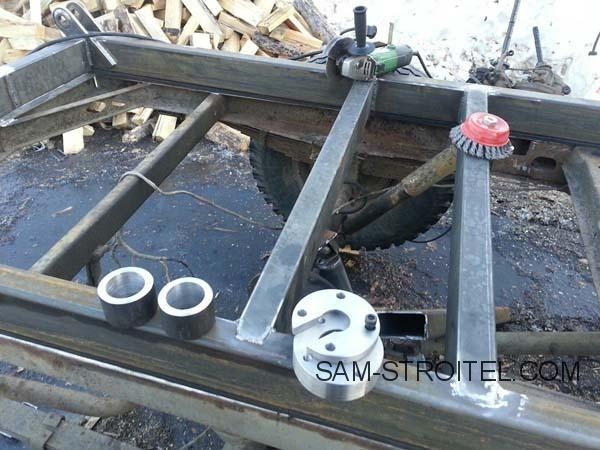

Вварил втулки в шарнирные пластины и приварил шарниры, заодно заднюю перемычку подрамника.

УАЗ самосвал своими руками (63 фото)

перемычка подрамника и ввареные шарниры

Вновь заказал дядьке, втулки крепления гидроцилиндра и верхнюю опору шара гидроцилиндра. На следующий день дядька вновь меня порадовал, за что ему огромное спасибо!

УАЗ самосвал своими руками (63 фото)

Втулки и опора крепления гидроцилиндра.

УАЗ самосвал своими руками (63 фото)

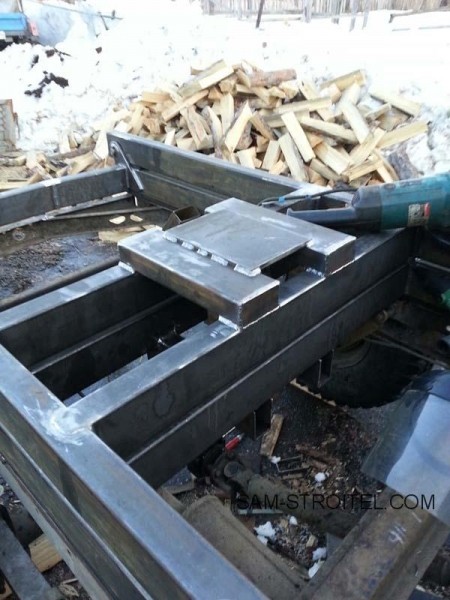

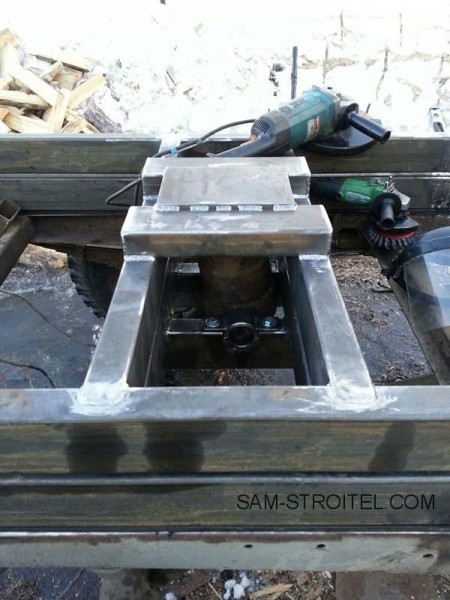

Далее путем очень долгих, нудных и тяжелых примерок вварил перемычки подрамника и подъемной части кузова-являющиеся так же опорами для крепления ГЦ.

УАЗ самосвал своими руками (63 фото)

перемычки подрамника и подъемной части кузова +упорная часть под шток ГЦ

.Далее чтобы была возможность снять ГЦ делаем так-

УАЗ самосвал своими руками (63 фото)

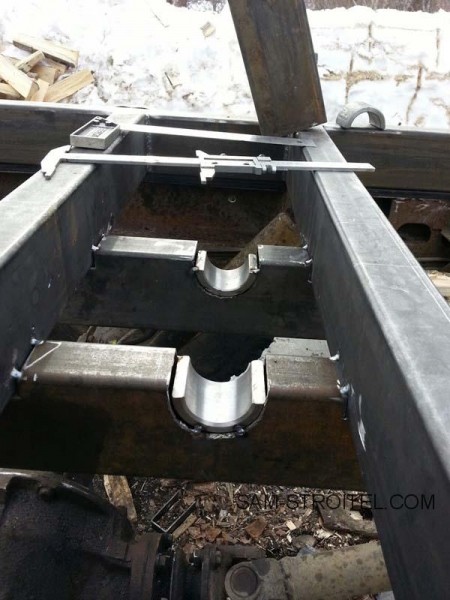

Режем втулки пополам, примеряем ГЦ.



УАЗ самосвал своими руками (63 фото)

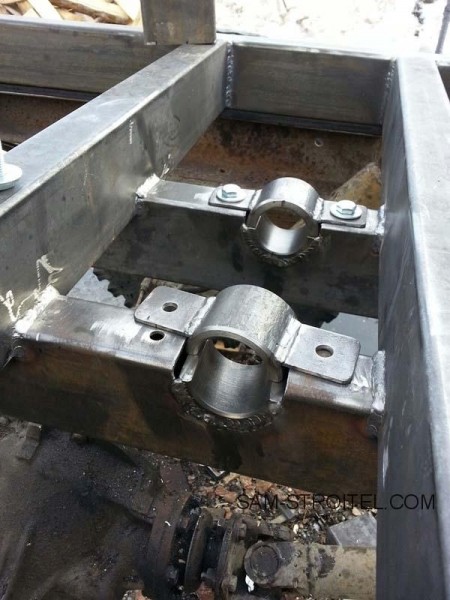

К оставшимся частям втулок варим ушки сверлим отверстия и примеряем.

УАЗ самосвал своими руками (63 фото)

верхние крышки опорных втулок ГЦ

Все подошло крепим-

УАЗ самосвал своими руками (63 фото)

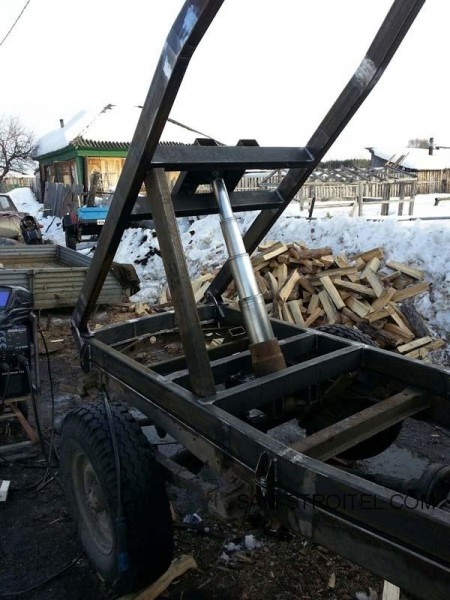

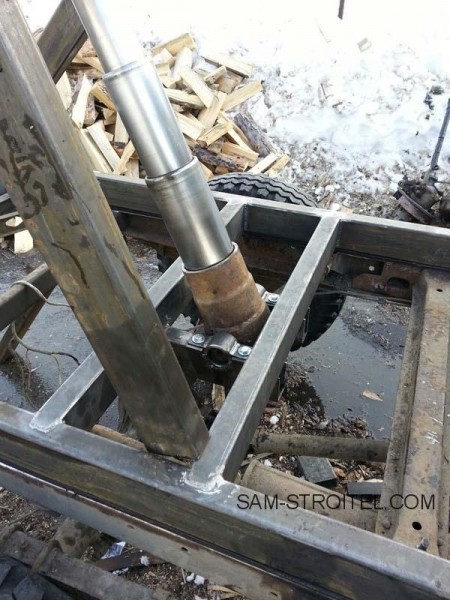

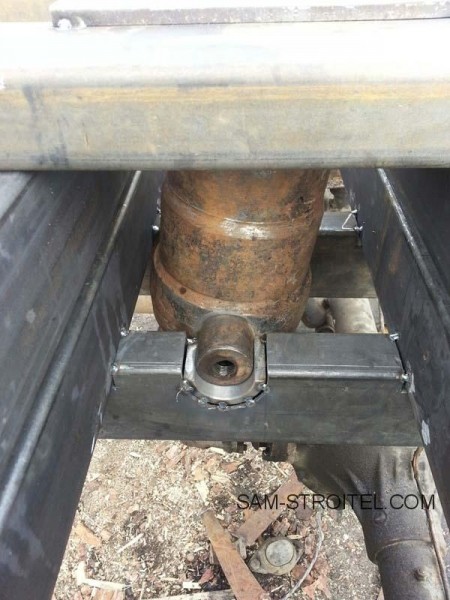

Так выглядит установленный ГЦ.

УАЗ самосвал своими руками (63 фото)



УАЗ самосвал своими руками (63 фото)

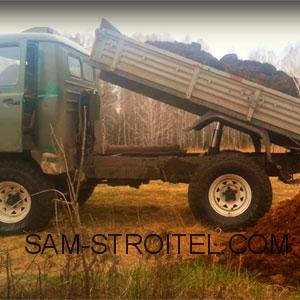

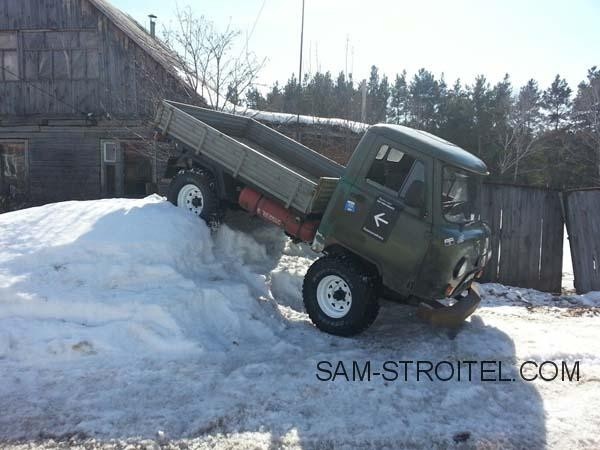

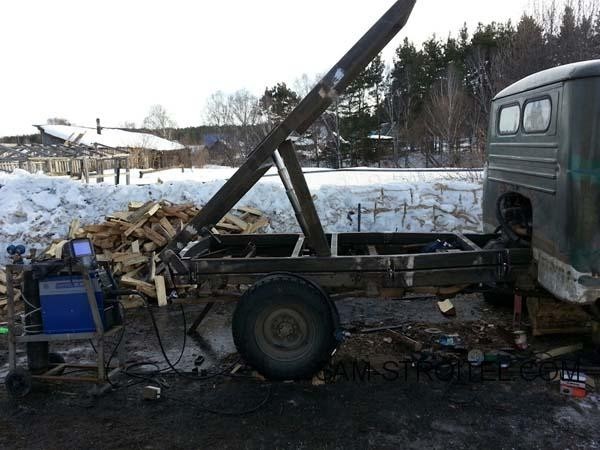

Максимальный угол подъема на фото.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

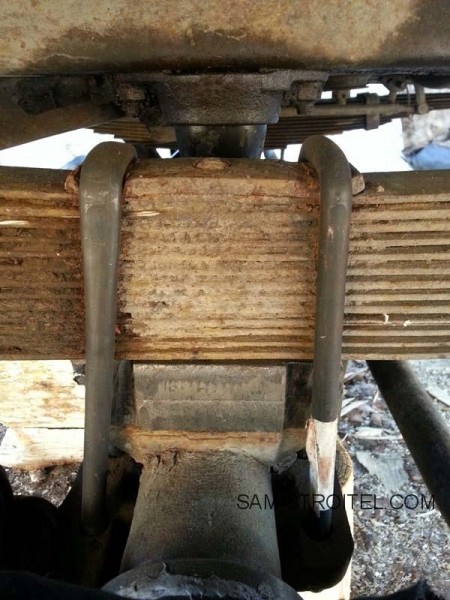

Ставим проставки мост-рессора 40 мм(сделал из 2ух 20мм пластин на заводе уже давным давно)-Ну тут описывать нечего, все просто.

УАЗ самосвал своими руками (63 фото)

Проставка 40 мм.

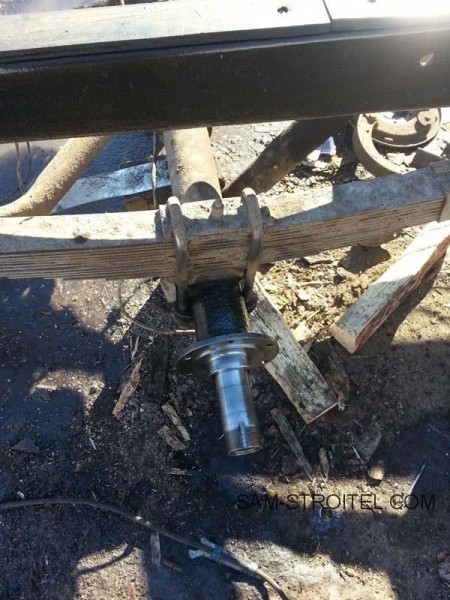

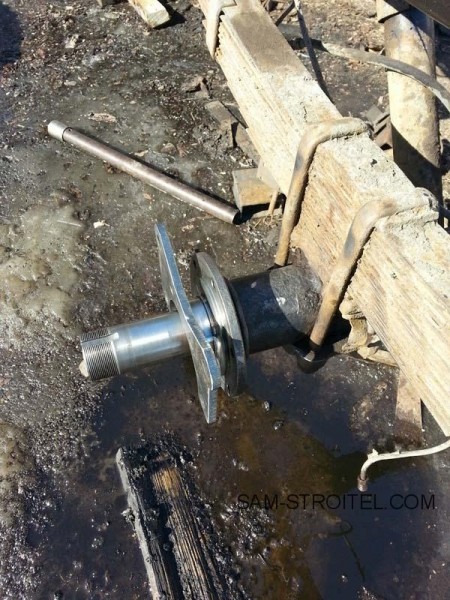

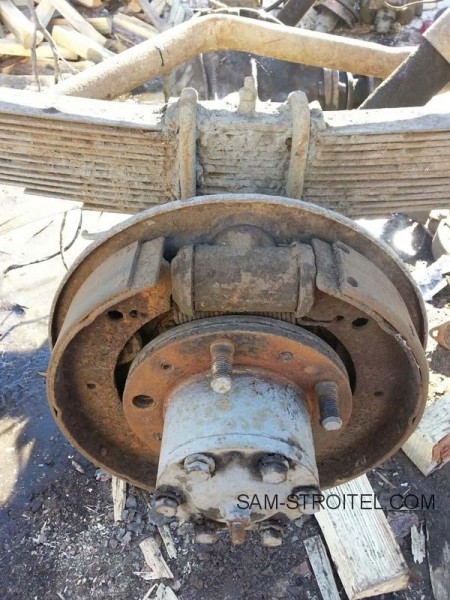

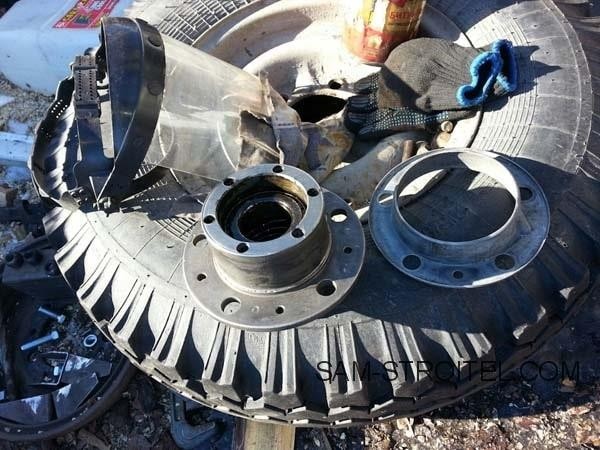

Снимаем старые и унылые тормозилки, ступицы, все вплоть до цапфы.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

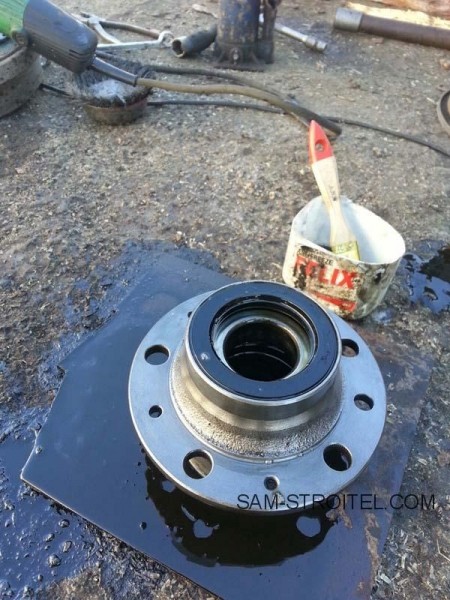

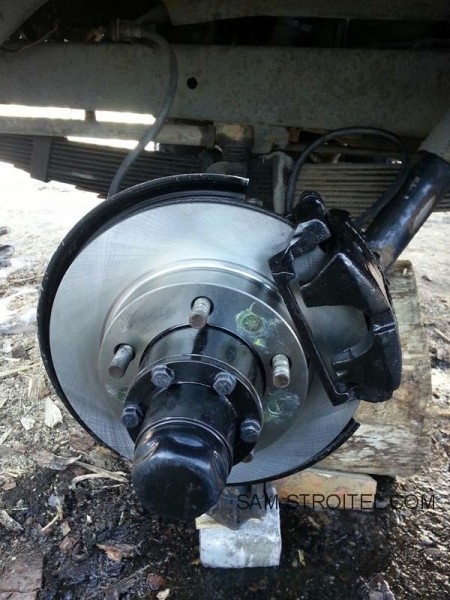

Моем подшипники, и ступицы внутри все смазываем, ставим новые сальники, красим ступицы и цапфы, а так же все пыльники, суппорта и тп.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

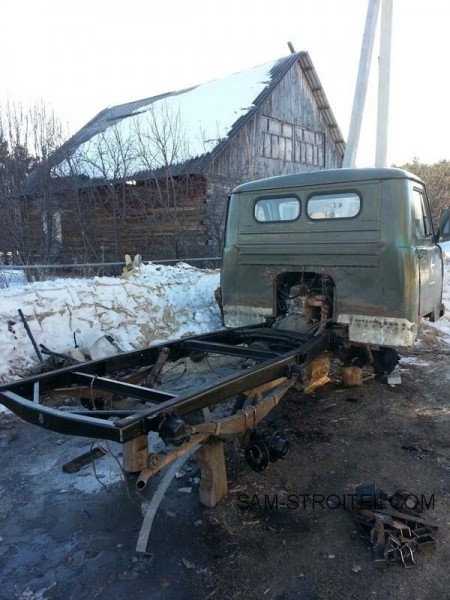

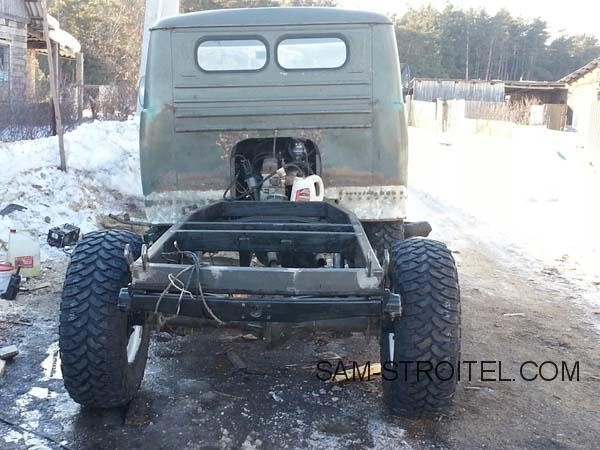

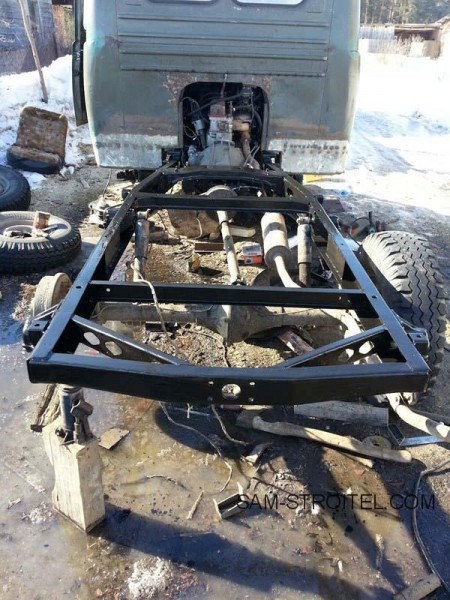

Покрасил раму.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

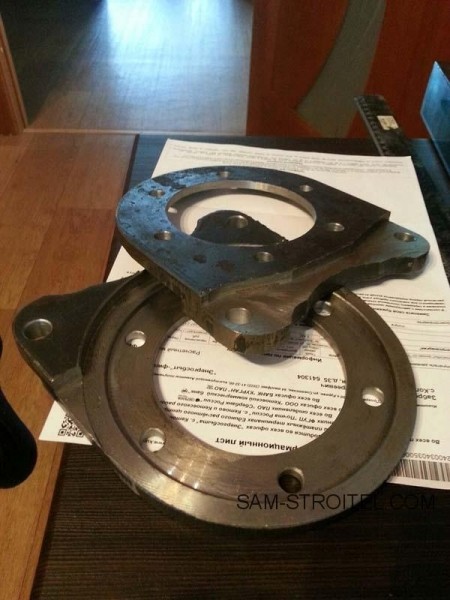

проставки дисковых тормозов.

За одно, заказал нормальные тормозные планшайбы, которые должны ставится без лишнего гемора, НА ЦАПФУ, а не под нее, не увеличивают колесную колею, и не требуют увеличенных шайб шруса и прочей чепухи.

УАЗ самосвал своими руками (63 фото)

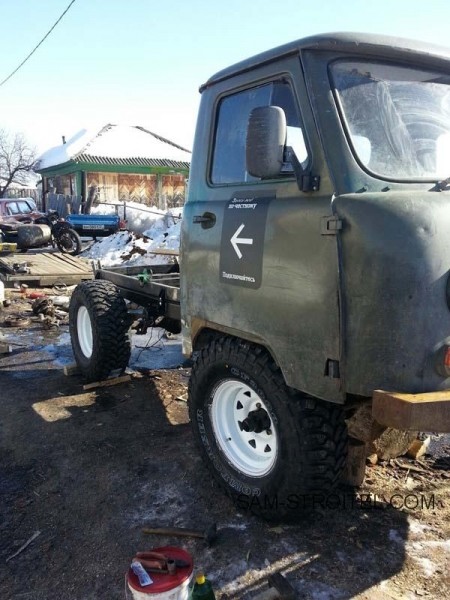

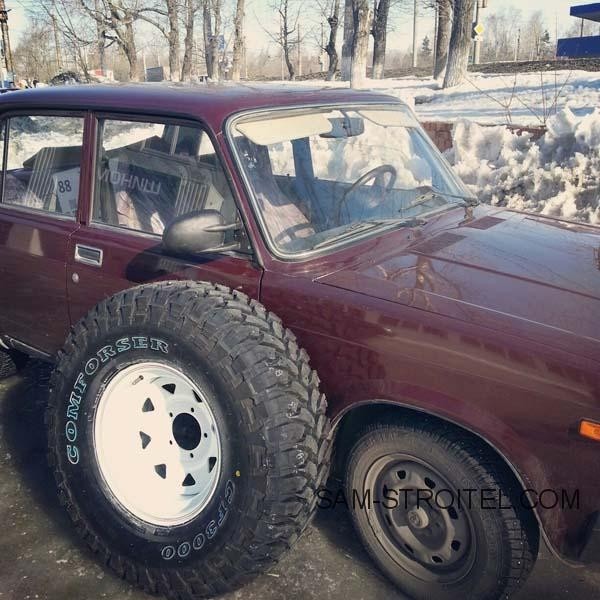

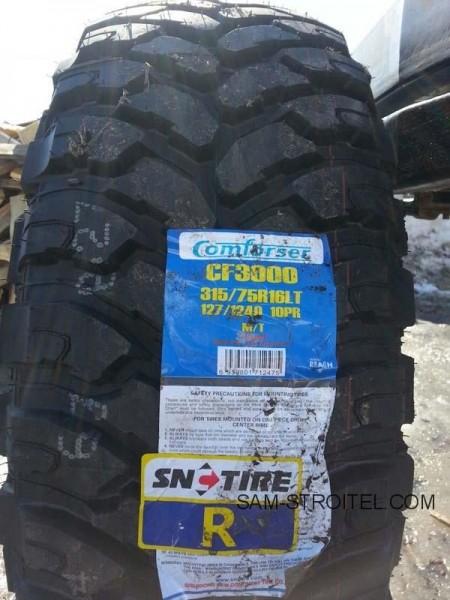

Размер 315/75 индекс нагрузки 1600 на колесо-думаю хватит.

УАЗ самосвал своими руками (63 фото)

Высота протектора 15 мм.Собрали без камер.Балансировать пока не стал, пускай примут форму, сядут на место, км через 500 пробегу отбалансирую.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

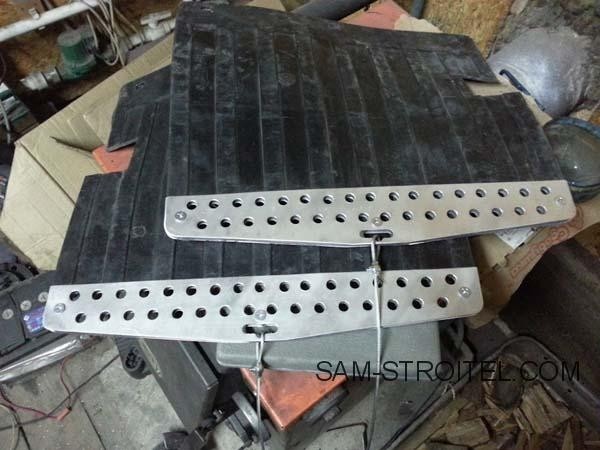

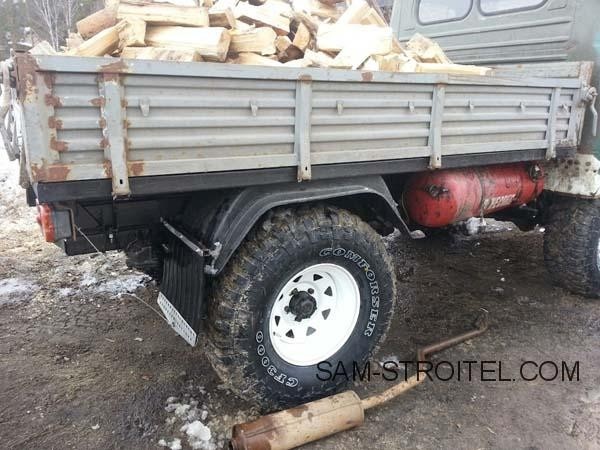

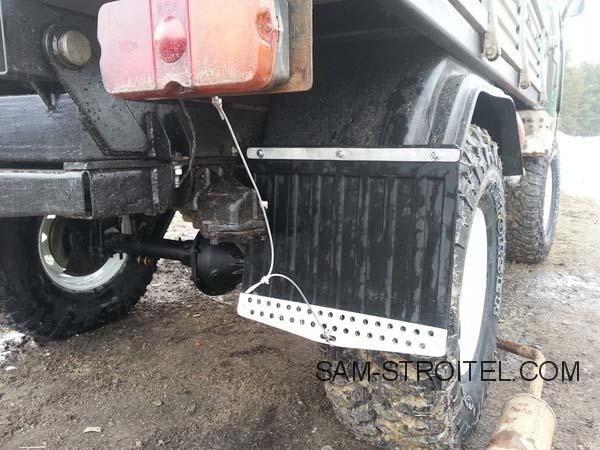

Сделал брызговики.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

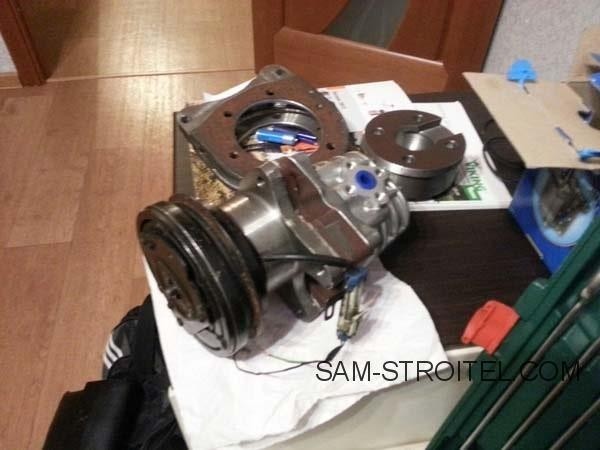

Готовый насос НШ10+электромуфта кондиционера.

Забрал у токаря готовый насос, изготовленный путем сращивания НШ10, привода насоса от трактора, с электро-муфтой, шкивом и валом бывшего компрессора кондиционера от Дэу нексия.

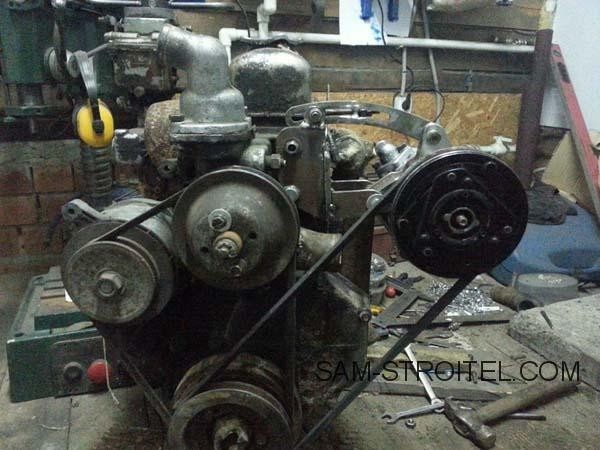

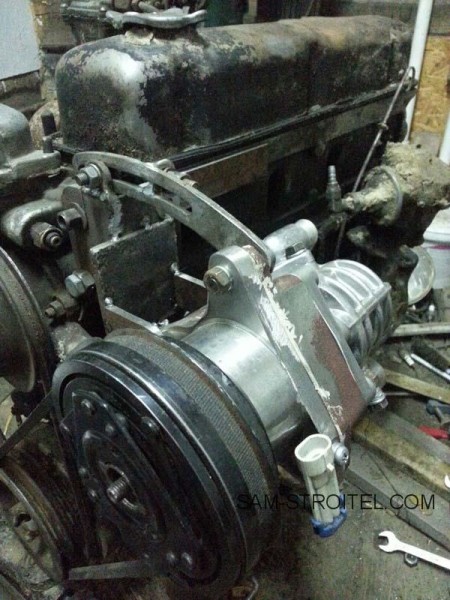

Пытался сделать кронштейн крепления насоса по месту на уазике, но это крайне не удобно. Вообщем притащил в свою мини мастерскую старый мотор с уаза, и на нем начал варить. Отливов и шпилек на гбц не оказалось, поэтому решил крепиться к шпилькам помпы, а так же передней крышке двигателя. Путем долгих примерок и сборок разборок на прихватки получилось то, что получилось

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

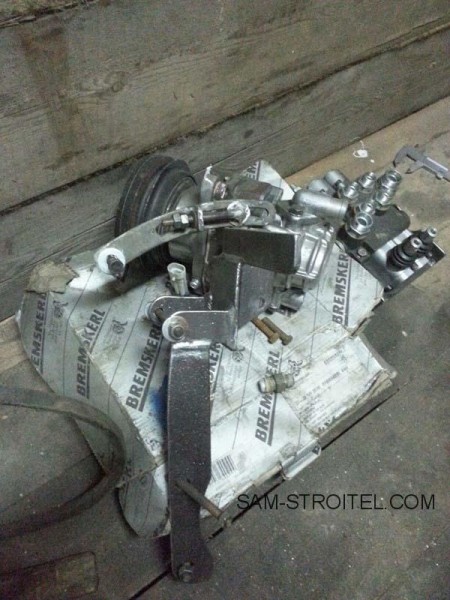

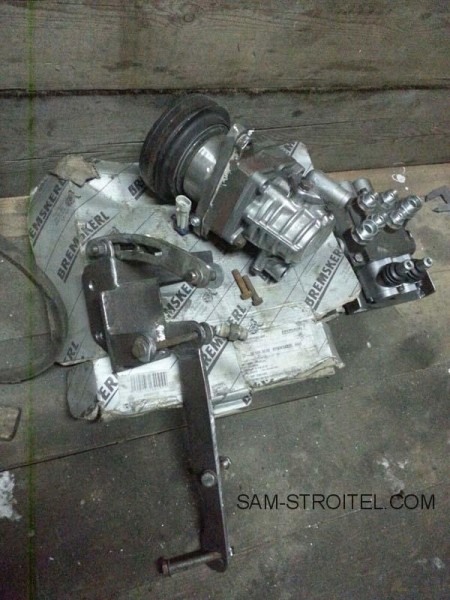

Сам кронштейн крепления насоса и натяжения ремня.

УАЗ самосвал своими руками (63 фото)

Натяжку ремня сделал гайкой на болту, как на генераторе ВАЗ Передний привод.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

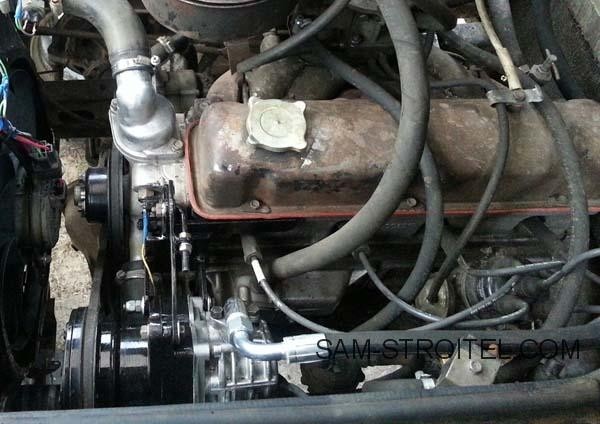

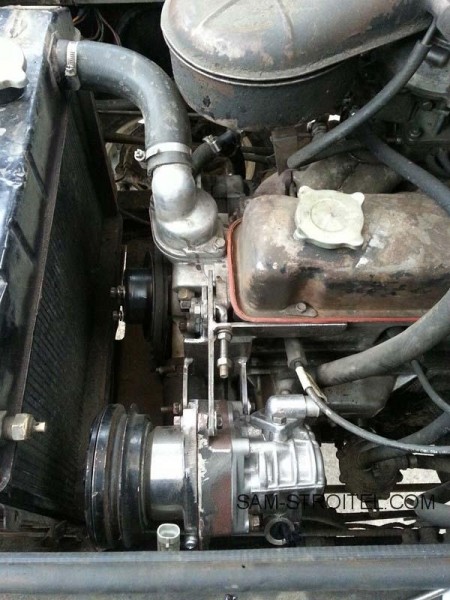

насос на своем месте

Шпильки помпы заказал токарю длиннее штатных. Для вращения нужен второй ручей на шкиве КВ. Новый шкив покупать не хотелось, решил сделать из того, что было в наличии. А было-шкив старого образца-обычный литой, и шкив н/о демпферный. Вообщем демпферный шкив стоит первым, где и должен, а шкив старого образца перевернул и прикрутил к внутренней части демпферного шкива. Для этого оба шкива отдал токарю, чтобы пересверлить отверстия, т.к отверстия не сходятся.

УАЗ самосвал своими руками (63 фото)

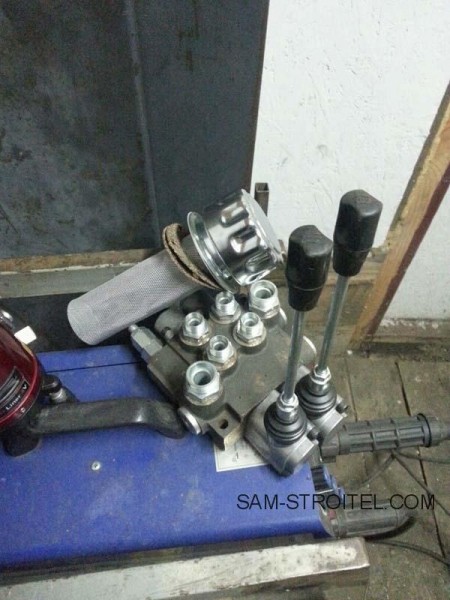

Гидрораспределитель 2Р40 и фильтр заливной+крышка.

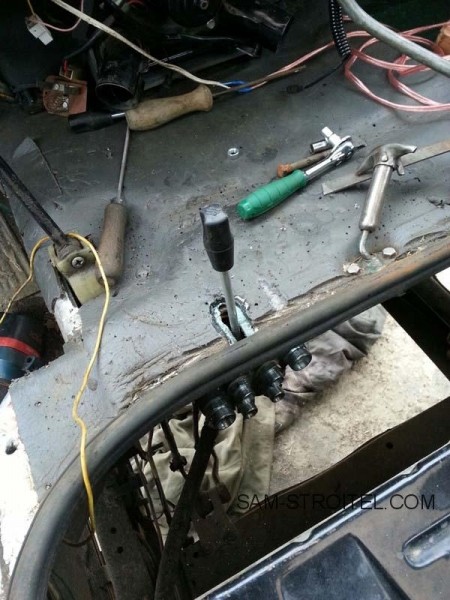

Гидрораспределитель 2ух секционный 2Р40, одну секцию займет ГЦ подъема кузова. Вторая останется про запас на снеговой отвал, либо еще что нить в голову взбредет)). Установил в кабину, рядом с рычагом переключения КПП.

УАЗ самосвал своими руками (63 фото)

ГР на месте

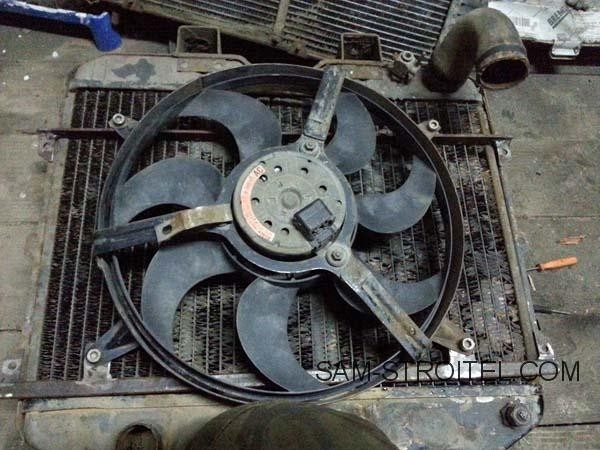

Пока все так, лишь бы работало, дальше нужно будет все облагородить, чтобы выглядело как с завода). Так же штатная крыльчатка охлаждения радиатора уходит в прошлое, т.к задевает насос. Вместо нее будет трудиться ленивец (от волги bosch). Давно уже мечтал перейти на ленивец. Сегодня вот по случаю, так же на втором радиаторе сварил крепление. Радиатор планирую, для удобства отодвинуть дальше от мотора.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

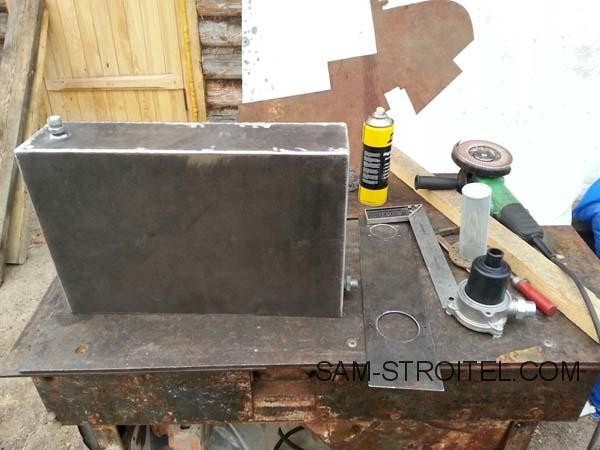

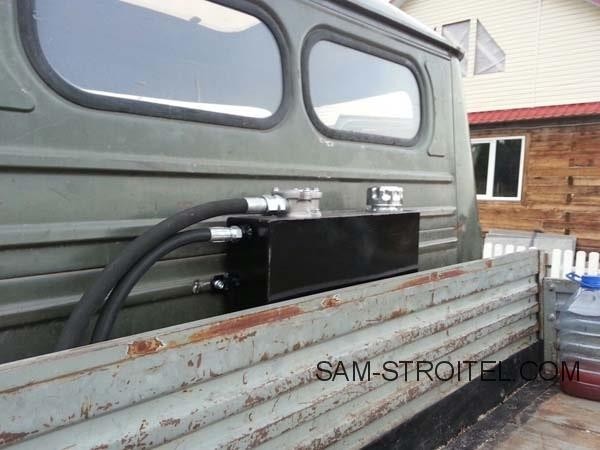

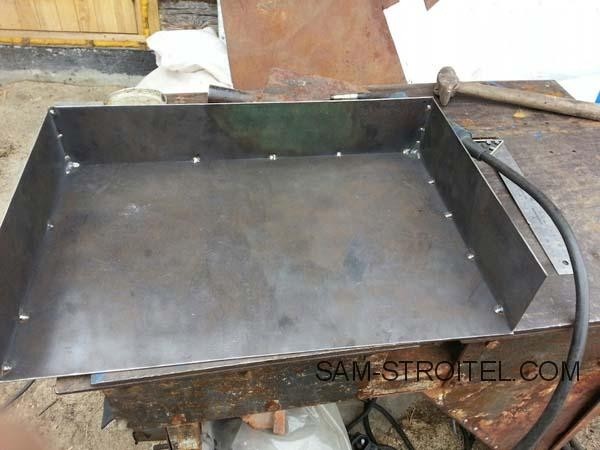

Гидробак-будет стоять сзади кабины над мотором, т.к нужно, чтобы уровень масла был выше насоса.

УАЗ самосвал своими руками (63 фото)

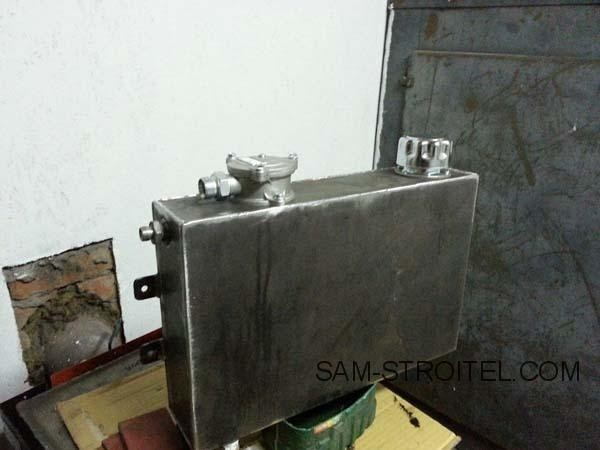

Бак на 15 литров. Бак сварил, осталось врезать маслозаливную горловину, штуцер слива масла, штуцер подачи, а так же обратного (сливного фильтра). Установил сливной фильтр.

УАЗ самосвал своими руками (63 фото)

УАЗ самосвал своими руками (63 фото)

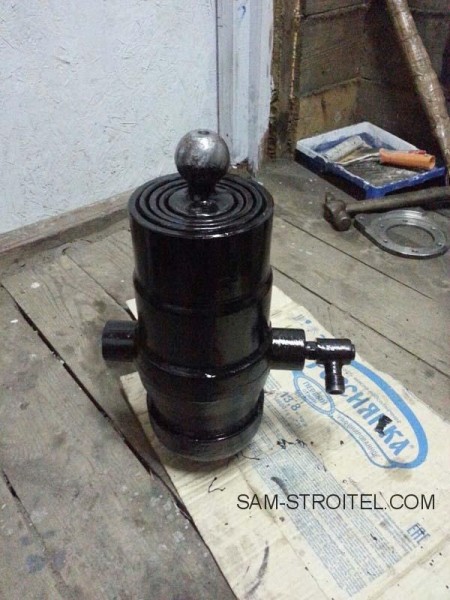

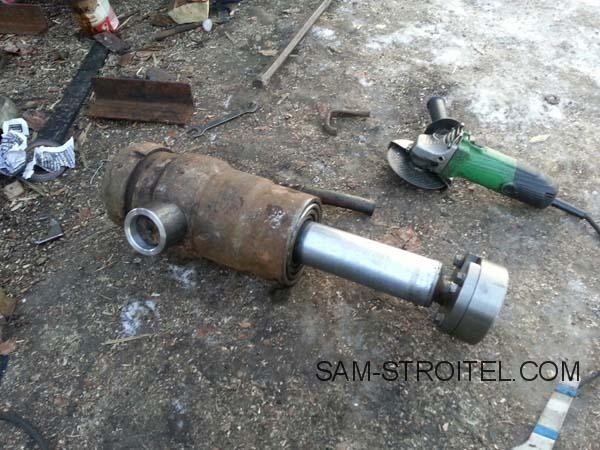

Приступил к переборке гидроцилиндра газ 53-полностью разобрал, промыл, заполировал царапины и раковины, сменил манжеты, те что стояли-были как будто не маслостойкие, все разбухшие, порваные и рыхлые. В магазине были за 250 и 450 купил, что подороже, не знаю на долго ли-слабо верю в качественную русскую резину. Так же сменил уплотнительные кольца на поворотном штуцере ГЦ. Собрал покрасил.

УАЗ самосвал своими руками (63 фото)

Купил 20 литров гидравлического масла, залил ну и проверил-кузов исправно опускается и поднимается.Принцип работы самосвала-приводной ремень от двигателя постоянно крутит шкив, который установлен на подшипнике, т.е насос не работает. Подаю напряжение тумблером на электромуфту, она притягивает прижимную пластину к шкиву, и насос нш начинает вращение.

УАЗ самосвал своими руками (63 фото)

Масло из бачка забирает насос, далее в распределитель, с распределителя обратно в бак. Перевожу рукоять распределителя вперед.

Обратка перекрывается, масло поступает в гидроцилидр и понимает кузов. Опуская рукоять в нейтральное положение, кузов остается в том положении до какого был поднят, и не опускается-это очень удобно для ремонта, доступ отличный ко всем агрегатам.

При переводе рукояти ГР назад, насос качает масло в гидробак, а масло из гидроцилиндра под весом кузова выдавливается так же в гидробак, кузов опускается.

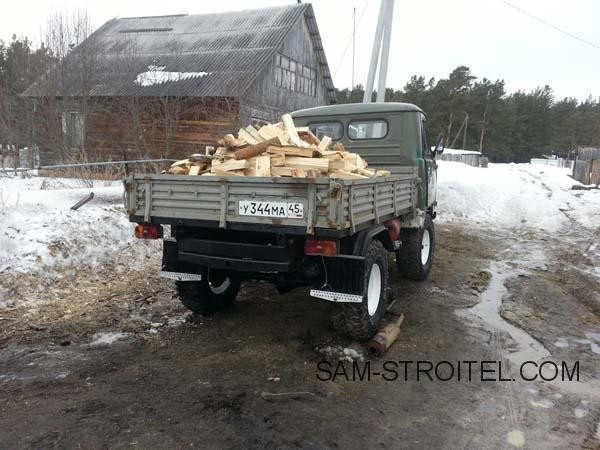

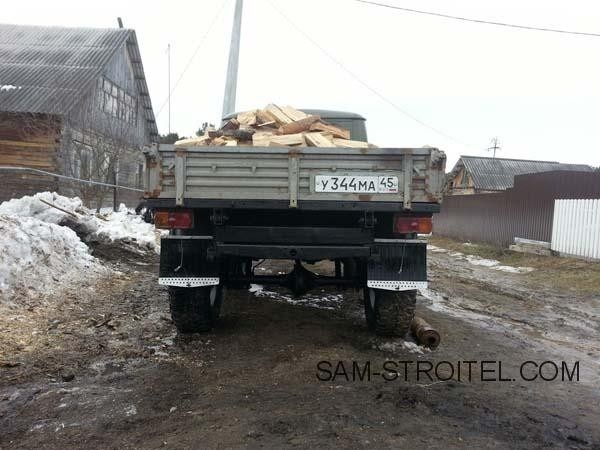

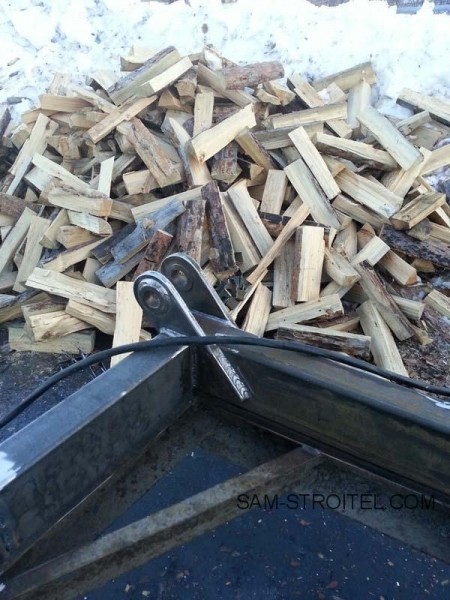

Пока на самосвале перевез 6 кузовов дров, 1 машину тяжелого навоза, 1 машину торфа, ремень ни когда не свистит, не буксует, как и электромуфта. Как я понял нагрузка на ремень совсем не большая, т.к ремень натянут слабо. Т.е уаз сейчас эксплуатируется, все работает в штатном режиме. Остались мелкие не доделки по самосвалу такие как -закрепить рукава(шланги)к кабине и раме, покрасить кузов.

УАЗ самосвал своими руками (63 фото)

Снял видео для наглядности.

Автор самоделки: Ростислав Забродин. г. Курган.
