Выбор, эксплуатация и ремонт планшетного сканера

Сканер представляет собой периферийное компьютерное устройство. Он предназначен для преобразования печатной информации в цифровую. Это могут быть тексты, фотографии, рисунки. Для чего? Чтобы полученную информацию отправить на компьютер. Большой популярностью пользуются планшетные сканеры. Они самые простые в использовании.

Содержание

  • Устройство и принцип действия планшетного сканера
  • Отличия от других видов
  • Выбор устройства для дома и бизнеса
  • Подключение и эксплуатация планшетного сканера
  • Ремонт устройства своими руками
  • Неисправности планшетных сканеров и варианты их устранения
  • Поиск и устранение неисправностей планшетного сканера
  • Как разобрать сканер и на что обратить внимание
  • Устройство и принцип действия планшетного сканера

    Содержание статьи:

    Главный элемент планшетного сканера — это считывающий датчик. Он может быть выполнен в виде CIS-сенсоров или CCD-матрицы, состоящей из светочувствительных элементов. Её ещё называют ПЗС-линейкой, потому что пиксели в ней выстроены в один ряд. От количества пикселей зависит разрешение устройства.

    Выбор, эксплуатация и ремонт планшетного сканера

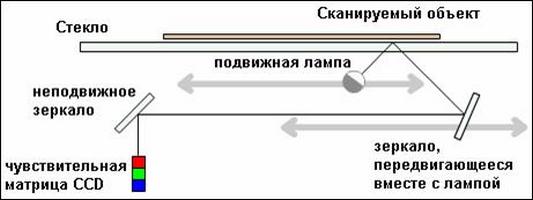

    Считывающий датчик передвигается вдоль объекта

    Фотоэлементы и источник света заключены в специальную каретку. Неподвижное прозрачное стекло выступает в роли рабочей поверхности. На неё кладётся печатное изображение или текст. Прибор имеет шаговый двигатель, который приводит в движение сканирующую каретку. Она перемещается вдоль стекла со страницей. Свет, излучённый лампой, отражается от бумажной поверхности. В CCD-матрице с помощью группы стёкол и зеркал отражённый свет проецируется на фотоэлементы. Последние обрабатывают световой поток и преобразуют его силу в аналоговый сигнал. В CIS-сканерах принцип действия аналогичный, но без участия оптической системы.

    Выбор, эксплуатация и ремонт планшетного сканера
    CIS-датчик не имеет оптической группы

    Таким образом, во время сканирования фотоэлементы получают определённую величину напряжения для каждой строки изображения. Далее, произведённый сигнал поступает в преобразователь аналогового импульса. Там он переходит в цифровой формат, который можно передавать для дальнейшей работы на компьютер.

    Отличия от других видов

    Существует несколько типов сканирующих устройств:

  • протяжный. Обрабатывает только отдельные листы, так как изображение протягивается вдоль сканирующего элемента;
    Выбор, эксплуатация и ремонт планшетного сканера
    Изображение протягивается вдоль сканирующего элемента
  • барабанный. Изображение крепится к вращающемуся цилиндру. Световой поток освещает барабан и происходит сканирование;
    Выбор, эксплуатация и ремонт планшетного сканера
    Изображение крепится к барабану
  • роликовый. Оригинал передвигается группой роликов, а копирование происходит с помощью ПЗС-матрицы;
    Выбор, эксплуатация и ремонт планшетного сканера

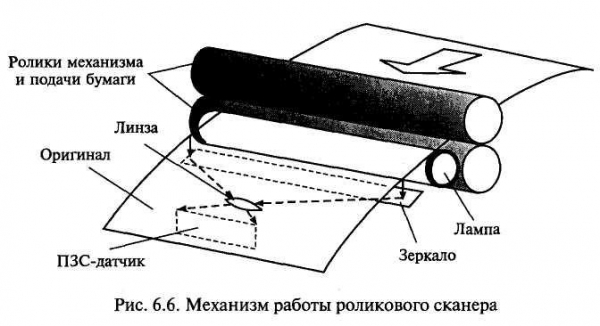

    Бумага передвигается роликами
  • проекционный. Чаще всего их используют для обработки формата А3. Изображение помещается на специальную подставку. Поворотный датчик сканирует каждую строку с расстояния 30 см;
    Выбор, эксплуатация и ремонт планшетного сканера
    Датчик поворачивается и сканирует каждую строку

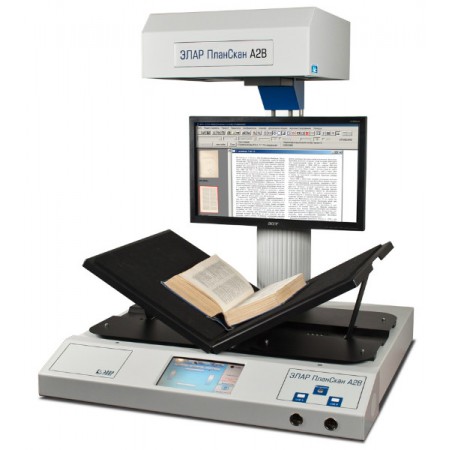

  • книжный. Брошюра помещается на V-образную поверхность. Пользователь самостоятельно перелистывает её в процессе работы;
    Выбор, эксплуатация и ремонт планшетного сканера
    Книга помещается на V-образную поверхность
  • сканер для слайдов. Обрабатывает слайды и плёнку;
    Выбор, эксплуатация и ремонт планшетного сканера
    Сканер обрабатывает слайды и плёнку

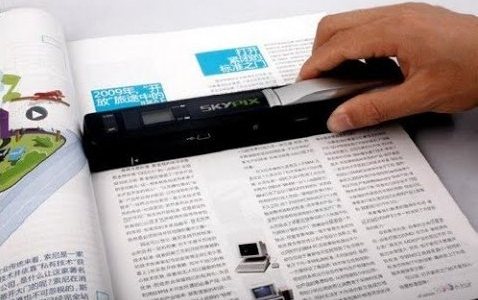

  • ручной. Имеет компактный размер. Датчик, заключённый в корпус, перемещается рукой.
    Выбор, эксплуатация и ремонт планшетного сканера
    Сканер перемещается рукой
  • В отличие от других видов техники этого типа, на планшетном можно обрабатывать большое разнообразие оригиналов: отдельные страницы, книги, плёнки, слайды, различные предметы. К тому же размер варьируется от миниатюр до больших форматов. Это обусловлено тем, что не нужно закреплять бумагу на цилиндре, как в барабанном сканере, или пропускать оригинал по роликам. Можно приподнять крышку, чтобы обработать книгу или картину с рамкой. Глубина резкости до 30 мм позволяет сканировать объёмные предметы. С дополнительными приспособлениями копируют плёнки и слайды.

    Выбор устройства для дома и бизнеса

    Чтобы выбрать подходящую модель, нужно понять, чем они отличаются. Тогда покупка не обернётся для вас ошибкой и позволит пользоваться устройством много лет.

  • с какой целью вы будете использовать сканер? Разные модели отличаются функционалом. Одни сканируют документы, другие — плёнки и слайды, третьи — и то, и другое;
  • качество изображения. Некоторые модели отличаются очень высоким качеством сканирования фотографий. Оно зависит от количества пикселей. Это мелкие точки, объединяющиеся для формирования изображений. С увеличением их числа растёт качество изображения. Сканер для чёрно-белого копирования Canon CanoScan имеет 2400 пикселей, а сканер для обработки оригиналов с высоким качеством изображения Epson Perfection — 6500 точек. Поэтому решите, насколько важно для вас большое количество пикселей;
  • сканирование книг. Для такой работы крышка должна быть гибкой, чтобы копировать книги разной толщины;
  • фирма — изготовитель. Специалисты рекомендуют двух основных производителей: Canon и Epson. Эти сканеры отличаются удобным программным обеспечением, качеством сборки, большой гарантией. Разновидностей моделей столько, что любой покупатель может подобрать для себя устройство;
  • программное обеспечение. Подбирайте модель с множеством настроек для обрабатываемого изображения. Если не хотите особо в это вникать, то есть сканеры с программами для автоматической настройки;
  • формат. Для сканирования больших изображений и предметов требуются сканеры крупного формата, например, А3. Они дороже других моделей и занимают больше места;
  • интерфейс для подключения. Многие модели снабжены высокоскоростными или стандартными портами USB. У отдельных моделей есть модуль Wi-Fi, что позволяет подключаться к компьютеру без кабеля USB;
  • скорость работы. В разных моделях она колеблется от нескольких секунд до нескольких минут;
  • тип сенсора. CCD-сканеры из-за наличия оптической системы дороже и объёмнее CIS-сканеров. Но это компенсируется большей глубиной резкости.
  • После того как вы определились с основными характеристиками, обратите внимание на следующее: сканеры для бизнеса позволяют обрабатывать до 8500 изображений в день. Имеют панель с разъёмами для создания многопользовательской сети. Могут сканировать с двух сторон.

    Подключение и эксплуатация планшетного сканера

    1. Поставьте сканер на стол. Подключите его к компьютеру. На большинстве устройств это делается с помощью разъёма USB. Если есть шнур питания, то воткните его в розетку.
      Выбор, эксплуатация и ремонт планшетного сканера
      Подключение через USB-порт
    2. Установите на компьютер программное обеспечение, идущее в комплекте. Это сама программа и драйверы. Запустите файлы с расширением .exe. После установки компьютер определит, что сканер подключён. Закройте программу.

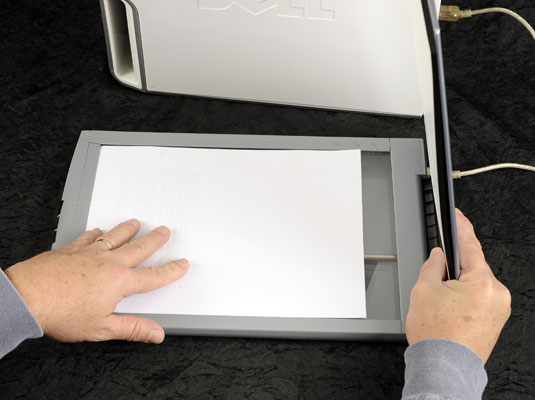

    3. Откройте крышку устройства и поместите туда сканируемый элемент изображением вниз.
      Выбор, эксплуатация и ремонт планшетного сканера
      Оригинал располагается изображением вниз
    4. Прикройте крышку. Нажмите кнопку включения. И только после этого запустите программу на компьютере. Выполните необходимые настройки для сканирования. Нажмите ok.
      Выбор, эксплуатация и ремонт планшетного сканера
      Окно программы для выбора настроек
    5. Если нет кнопки включения, значит, есть кнопки управления. Они располагаются на крышке или на корпусе устройства.
      Выбор, эксплуатация и ремонт планшетного сканера

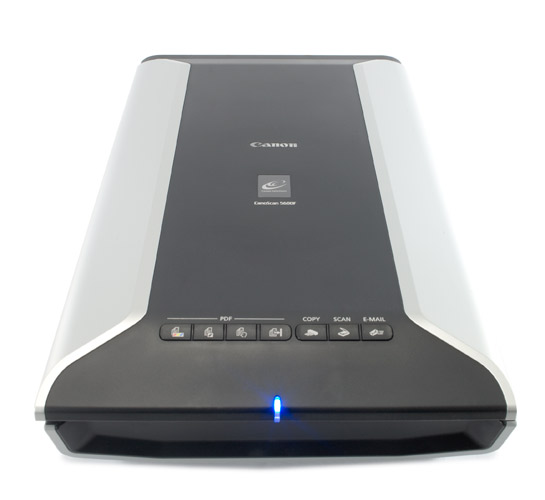

      Кнопки управления на крышке сканера
    6. Выберите необходимый режим и нажмите кнопку.
      Выбор, эксплуатация и ремонт планшетного сканера
      Выбор режима работы сканера
    7. Программа сама запустится и будет информировать вас о статусе процесса.
    8. После завершения работы закройте программу на компьютере и отключите сканер.

    Ремонт устройства своими руками

    У сканеров встречаются разные поломки. В одних случаях можно их исправить самостоятельно, в других — сдать устройство в сервисный центр.

    Неисправности планшетных сканеров и варианты их устранения

    Неисправность Причина Вариант устранения
    Не включается Повреждение кабеля Самостоятельная замена
    Повреждение разъёма сканера Обращение к специалисту
    Неисправность блока питания Обращение к специалисту
    Неисправность печатной платы Обращение к специалисту
    Каретка не двигается или останавливается Засорение рейки Самостоятельная чистка
    Засорение или поломка шестерней Обращение к специалисту
    Неисправность двигателя Обращение к специалисту
    Неисправность печатной платы Обращение к специалисту
    Лампа каретки не горит Неисправность лампы или загрязнение зеркал Обращение к специалисту
    Сканирование плохого качества Неисправность сканирующей линейки Обращение к специалисту

    Если вы не найдёте причину поломки самостоятельно, то сдайте сканер в сервисный центр.

    Поиск и устранение неисправностей планшетного сканера

    Если вы подключили сканер, а индикатор питания не горит, проверьте USB-кабель и сетевой шнур при его наличии.

    1. Возьмите мультиметр. Поставьте его в режим прозвонки.
      Выбор, эксплуатация и ремонт планшетного сканера

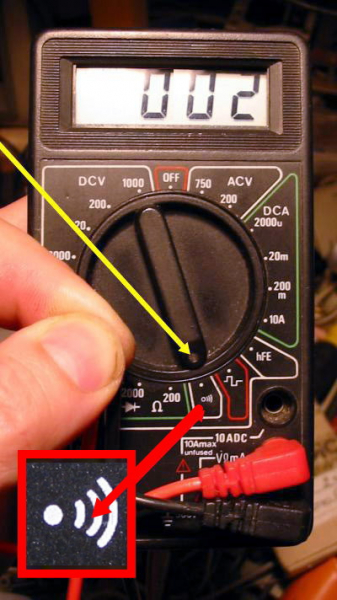

      Режим прозвонки мультиметра
    2. В USB-кабеле соединяйте щупы тестера с контактами разъёмов на обоих концах. Всего 4 контакта, значит, мультиметр должен пропищать 4 раза.
      Выбор, эксплуатация и ремонт планшетного сканера
      4 контакта USB-кабеля
    3. В сетевом кабеле сканера две жилы. Соедините один щуп с вилкой, другой — с контактом разъёма. Если сигнала нет, прикоснитесь к другому разъёму. Отсутствие звонка мультиметра говорит об обрыве кабеля. Замените его на новый
      Выбор, эксплуатация и ремонт планшетного сканера

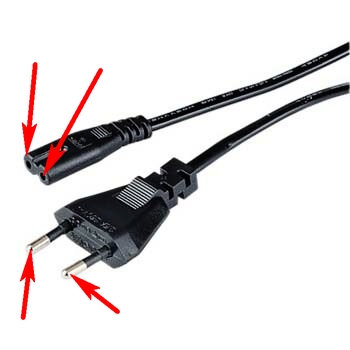

      Контакты для прозвонки кабеля тестером

    Если провода целые, то причина в неисправном разъёме сканера, блоке питания или печатной плате. В этом случае идите в мастерскую.

    Если индикатор включения горит, но каретка не двигается или двигается плохо, нужно разобрать сканер и очистить его от мусора. Начинайте разбор с верхней части.

    1. Для удобства снимите крышку.
    2. Далее, нужно извлечь две боковые планки и стекло. Планки приклеены двухсторонним скотчем. Поэтому надо одновременно отклеивать их и смотреть, чтобы не сломались защёлки. Начинайте с того места, где нарисована стрелка. Возьмите плоскую отвёртку. Вставьте её в щель и медленно продвигайте вперёд, отклеивая скотч.
      Выбор, эксплуатация и ремонт планшетного сканера

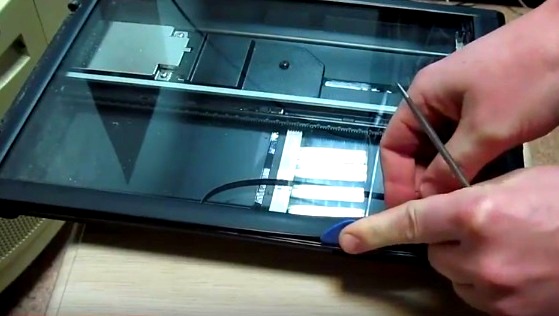

      Отклеивание скотча с использованием плоской отвёртки
    3. Если отвёртка идёт туго, значит, там защёлка. Для её расфиксации потяните край нижней части корпуса на внешнюю сторону, а планку внутрь.
      Выбор, эксплуатация и ремонт планшетного сканера
      Нужно потянуть край корпуса наружу
    4. После снятия обеих планок подвиньте стекло в сторону крепления верхней крышки, чтобы оно вышло из переднего паза. Подденьте и снимите.
      Выбор, эксплуатация и ремонт планшетного сканера
      Нужно подвинуть стекло внутрь
    5. Теперь у вас есть доступ ко всем внутренним узлам устройства. Снимите каретку и отложите в сторону.
      Выбор, эксплуатация и ремонт планшетного сканера

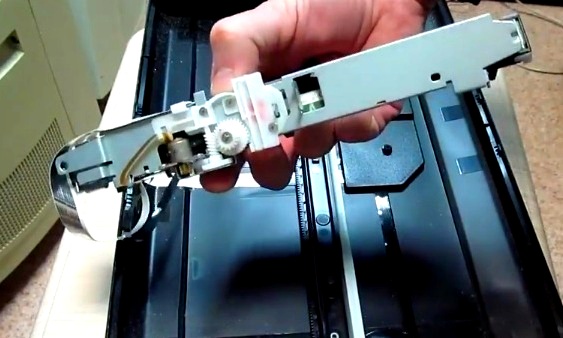

      Каретка сканера с подключённым шлейфом
    6. Открутите зубчатую рейку, чтобы очистить её от мусора. Когда зубчики забиваются, каретка в этом месте замедляет своё движение или вовсе останавливается. Удалите всю пыль из корпуса.
      Выбор, эксплуатация и ремонт планшетного сканера
      Зубчатая рейка прикручена болтами
    7. Перед сборкой снимите со стекла старый скотч. Он потерял свои первоначальные качества. На его место наклейте новый.
    8. Соберите всё в обратной последовательности.

    Включите сканер. Проверьте его работоспособность. Если проблема не устранилась, обратитесь в мастерскую.

    Таким образом, домашний ремонт сканера сводится к диагностике проводов и очистке от пыли. Основные узлы, которые выходят из строя, имеют сложную конструкцию. Трогать их самостоятельно не рекомендуется.

    Как разобрать сканер и на что обратить внимание

    Планшетный сканер очень удобен своими размерами и функциональностью. Его можно легко разобрать и отремонтировать. Если вы сделаете правильный выбор при покупке устройства, то оно будет вас радовать долгие годы.
