Ввод водопровода: рекомендации профессионала

Очень хорошо, когда ввод водопровода в дом без подвала предусматривается ещё при заливке или сборке фундамента. То есть, для его прокладки предусматривается специальный проём. Гораздо сложнее вы полнить такой монтаж уже в готовом здании, когда приходится не только рыть землю, но и проходить отверстие в бетонной или каменной толще.

Тем не менее, возможны оба варианта. Мы рассмотрим основные показатели, которыми следует руководствоваться при прокладке, способы монтажа, а также продемонстрируем вам видео в этой статье.

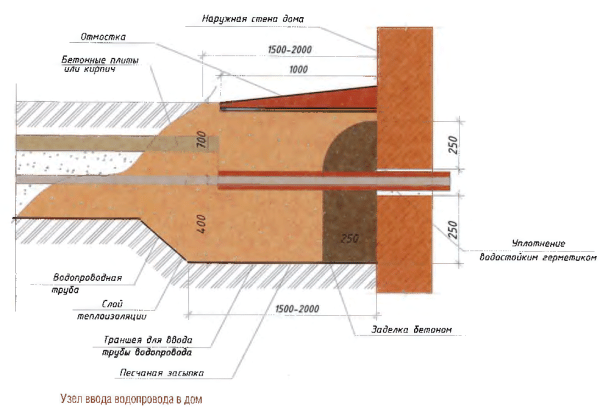

Примерно так должен выглядеть узел ввода в здание водопровода

Вода в доме

Некоторые особенности ввода

Водопроводный ввод через фундамент

• Уровень промерзания грунта в разных регионах сильно отличается, так, он может быть 30-40 см, но может быть и более полутора метров, поэтому, прежде чем прокладывать водопровод или канализацию, вам нужно узнать эти параметры для вашей местности. Дело в том, что глубина прокладки и ввод трубы в здание по СНиПуП-Г.3-62 должно осуществляться на 50 см ниже этой критической очки. Впрочем, это же касается и монтажа заглубленного фундамента, особенно, если дом стоит на пучинистых (нестабильных) грунтах.
• В некоторых случаях, если здание построено, а коммуникации не поведены, их заводят в дом под фундаментом, но это порой бывает достаточно сложно, особенно, если подошва основания находится ниже полутора метров от поверхности грунта. Поэтому, обычно рассматривается вариант, который предусматривает проход трубопровода сквозь бетонную или каменную ленту (она может быть литой или сборной) и для этого тоже нужно приложить немало усилий.
• Кроме того, ввод воды в дом из водопровода или колодца (от насоса) связан ещё с одними трудностями – полы в помещении всегда выше уровня грунта (обычно, их укладывают на одной линии с цоколем) и вам придётся рыть яму ещё и с внутренней стороны. Так что если внутри залита бетонная стяжка, то придётся преодолевать два серьёзных препятствия – ленту фундамента и бетонный пол.
• При прокладке водопроводных труб в здание без подвала вам всё равно придётся их утеплять, вне зависимости от глубины траншеи – это необходимо на случай экстренных ситуаций, например, мокрый грунт и резкое похолодание.

Монтаж

Примечание. Ниже мы рассмотрим, как сделать ввод сквозь ленточный бетонный (монолитный) фундамент, где нам нужно будет сделать отверстие.

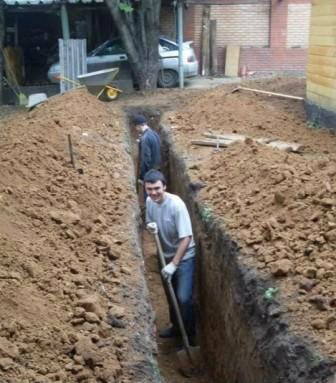

Копаем траншею

Все монтажные работы по прокладке и вводу водопровода в здание начинаются с рытья траншеи, которая должна быть, как минимум, на 50 см глубже уровня промерзания грунта.

Если вы хотите полностью придерживаться СНиПа П-Г.3-62, то вам придётся углубиться ещё на 4-5 см, ведь трубу не кладут непосредственно на грунт – для этого нужна песочная подушка, как минимум, 3-4 см толщиной. Но если рядом водопроводом будет прокладываться канализация, то следует учитывать, что эти самые полметра отсчитываются не от основания, а от поверхности трубы.

Рытьё траншеи должно быть согласовано с местом, где в доме будет находиться насосная станция, а если она будет в другом помещении, то с тем местом, где вы собираетесь делать водораспределительный узел и приямок для ввода.

А после того, как траншея от колодца или общественной водной магистрали прокопана до дома, вам нужно будет сделать приямок для ввода водопровода, чтобы была возможность пробить отверстие в фундаменте. Другими словами, это должно быть место, где сможет развернуться один человек с перфоратором и лопатой.

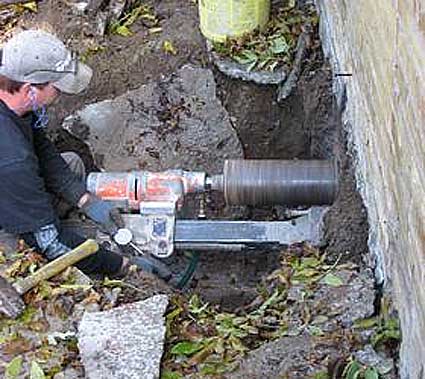

Сверление отверстий в фундаменте – использование резака с алмазной фрезой

Если фундамент закладывался без арматурного каркаса, а такое возможно в сборных лентах, то для сверления отверстий можно использовать алмазное бурение, то есть, для этого применяется специальный электрический бур с алмазной фрезой, которым можно управиться за полчаса.

Бурение заливной бетонной ленты невозможно вообще – такой фундамент заливается на основе арматурного каркаса, следовательно, его невозможно пройти ни алмазной. Ни победитовой фрезой. Для этого нужен хороший перфоратор с длинными свёрлами и зубилом, где минимальная сила удара составляет от 4-5 джоулей и выше.

Итак, давайте представим себе условную ситуацию, где уже выкопана траншея с приямком и со стороны помещения тоже всё готово – остаётся только пробить отверстие в стене. Для этого нам придётся расчертить отверстие, в которое можно будет просунуть 50-миллиметровую трубу (при условии, что водопровод мы будем подводить 32-миллиметровой полиэтиленовой трубой).

По периметру этого отверстия (с наружной стороны линии) просверлите, как можно больше отверстий длинным победитовым сверлом, после чего вам останется выбить сердцевину зубилом.

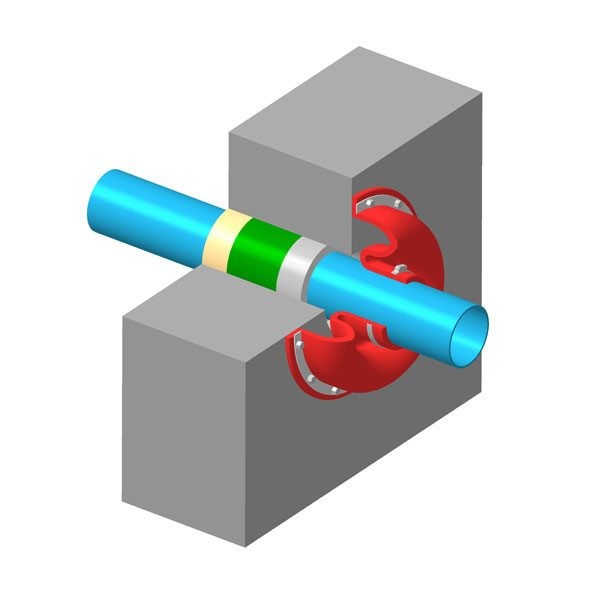

Место ввода

В результате у вас должен получиться такой проход, как на фото вверху, но до этого ещё далеко – скорее всего, вы наткнётесь на арматуру, так что с края ленты отверстие придётся сделать несколько шире, чтобы была возможность подобраться к арматуре болгаркой с отрезным диском.

Точно такая же ситуация может получиться и с другой стороны ленты, в помещении, так что придётся делать просторный приямок и в доме, чтобы была возможность развернуться с перфоратором и болгаркой. Кроме того, даже если вы не наткнётесь на арматуру, но ширина ленты при этом будет более 40 см, то вы не сможете выполнить все действия по бурению прохода только с одной стороны фундамента – вам всё равно придётся работать над этим и с другой стороны.

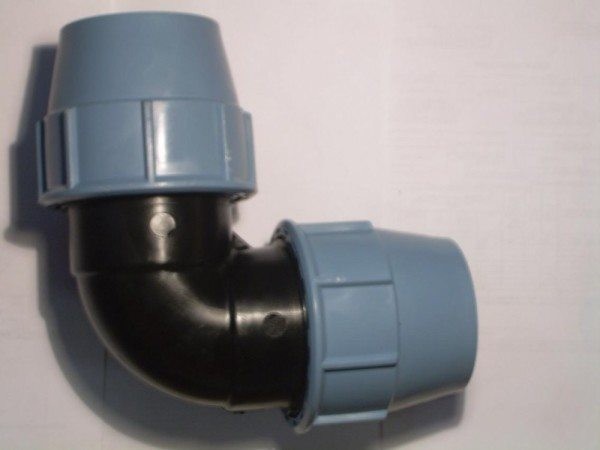

Компрессионный угловой фитинг для полиэтиленовых труб

Ввод трубопровода сквозь фундамент в частный дом своими руками вы, скорее всего, будете осуществлять по прямой линии, то есть, траншея от колодца или общественной магистрали будет вырыта либо прямо, либо с плавным изгибом, что вполне нормально для полиэтиленовых труб.

Но когда вы заведёте трубу в помещение, вам сразу же придётся поднимать её вверх, для перехода на водоразборный узел, и для этого вам нужно будет воспользоваться угловым компрессионным фитингом.

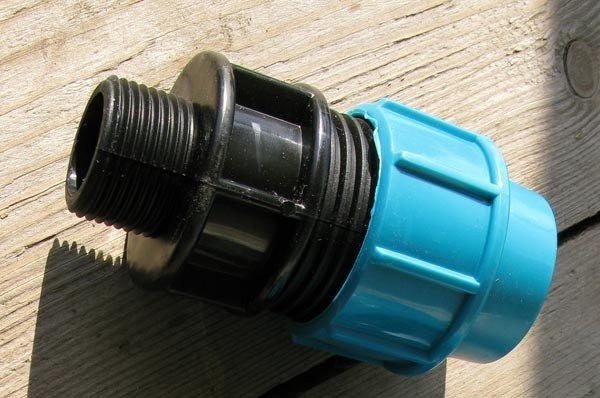

Компрессионный фитинг для перехода с полиэтилена на полипропилен

Если у вас в помещении стоит гидрофор или в колодце находится погружной насос, то для подсоединения полиэтиленовой трубы к таким насосным станциям там заранее предусматриваются специальные штуцеры. А вот если вы врезались в общий водопровод, то вам нужно будет переходить с полиэтилена на металл, металлопласт или полипропилен, для чего существуют специальные переходные компрессионные муфты, типа той, что вы видите на верхней фотографии.

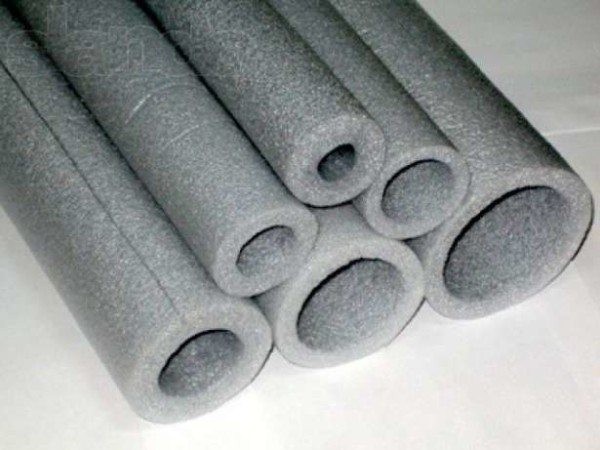

Трубная теплоизоляция из вспененного полиэтилена

Не забывайте также о том, что теплоизоляция нужна не только для труб в траншее, но и для ввода сквозь ленту фундамента, хотя внутри ленты можно обойтись монтажной пеной.

В качестве утеплителя наиболее часто применяются жёсткие скорлупы из пенопласта, полипропилена и экструдированного полиэтилена, а из гибких материалов применяют пенополиуретан, вспененный полиэтилен, стеклянную и базальтовую вату. Наиболее высокая цена здесь, конечно, у экструзии, а самой дешёвой и доступной можно назвать минеральную вату.

Для того чтобы подземные воды не попали в помещение, вам нужно обязательно герметизировать проход в фундаменте. Так, трубу, корректирующую отверстие необходимо заделать цементно-песочным раствором, а лучше всего – плиточным клеем. То же самое касается и полиэтиленовой водопроводной трубы – её герметизируют в проходе либо тем же клеем, либо монтажной пеной.

Примечание. Как правило, количество вводов водопровода в здание равняется одному.
Даже в большом доме, где много точек, делается один водоразборный узел, от которого отходят все остальные разводки.

Заключение

Завести воду в дом своими руками под силу многим людям, хотя в общем плане это достаточно трудоёмкий процесс, особенно в смысле рытья траншей и пробивания фундамента. Но лучше всего ввод предусматривать ещё при проектировании здания.
