Клапан для сливного бачка – разновидности и способы ремонта

0 370

Сейчас трудно представить, как люди могли проживать в доме без туалета. Но и санузел сегодня должен быть с самым современным оборудованием, иначе удобства использования и комфорта не получить. В любом санузле унитазу отдано центральное место. Сливной механизм при этом у разных моделей немного отличается, поэтому отдельное внимание следует уделить спусковому устройству – клапану сливного бачка, который мы рассмотрим сегодня детальнее.

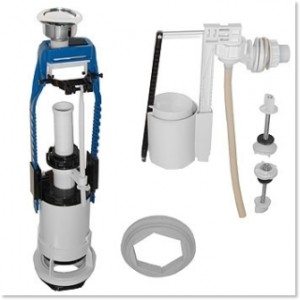

Клапан для сливного бачка – разновидности и способы ремонта

Какой бывает запорный клапан сливного бачка унитаза

Группы сливных устройств

Существует всего два типа сливных механизмов унитазов, выделяющихся в зависимости от приведения их в работу:

Нажимные Второе название – кнопочные, у которых слив может быть:

  • Однорежимным – есть всего одна клавиша или кнопка, которую требуется нажать, чтобы выплеснуть воду из бачка в унитаз.
  • Двухрежимным – состоит устройство из 2-х половинок или двух кнопок. Одна служит для слива половины воды из бачка, вторая открывает механизм его полного опустошения. Второе название – клапана сливного бачка с 2-мя кнопками.
  • Разработан и третий вид – со стоп-функцией. Снабжен он одной клавишей, но вода может при этом сливаться по-разному. Для регулирования необходимо нажимать кнопку несколько раз. К примеру, первым нажатием вы открываете воду, а вторым – перекрываете ее спуск.

    Вытяжные Их также называют штоковыми. Это связано с тем, что для приведения устройства в действие нужно поднять шток вверх с помощью ручки, после чего сливное отверстие откроется. Выпускаемые в последнее время новые модели унитазов не имеют такой системы.

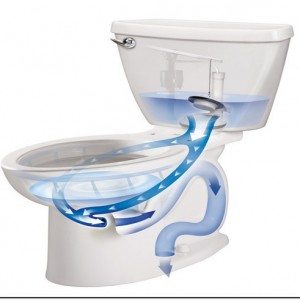

    Клапан для сливного бачка – разновидности и способы ремонта

    Конструкция клапана сливного бачка унитаза нажимного типа

    Клапана с поплавком

    Используются для подачи и выпуска воды.

    Устройства имеют следующие разновидности:

  • Кройдон-клапан – состоит из оболочки, оси рычага на поплавке, седла и поршня, его цена самая низкая. Рычаг двигается перпендикулярно, увлекая за собой поршень. Система обычно применяется в старых сливных бачках, встретить которые сегодня можно крайне редко.
  • Клапан с поршнем – оборудован рычаговой осью, которая закрепляется в раздвоенном шплинте. Движение рычага в горизонтальном направлении приводит поршень в движение, который периодически касается седла, что позволяет регулировать подачу воды в бак. На конце у него есть уплотнение, которое, соприкасаясь с седлом, перекрывает поступление воды. Данная модель клапана сегодня распространена достаточно широко.
  • Клапан с мембраной – вместо прокладки в конструкции используется мембрана из резины или силикона, которая смещается во время движения поршня. Благодаря этому в нужное время она может перекрыть входящий поток воды. Данный тип устройств – самый новый и современный, обычно используется в последних моделях сливных бачков. Ниже будем рассматривать именно его конструктивные особенности и устройство механизма.

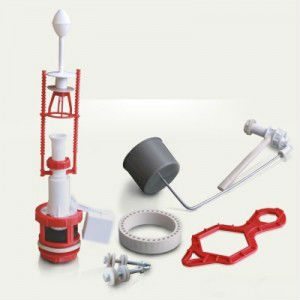

  • Клапан для сливного бачка – разновидности и способы ремонта

    Устройство клапана сливного бачка унитаза современной конструкции

    Современные клапаны сливных бачков для унитаза

    Достоинства:

  • Поплавковый мембранный клапан позволяет быстро набирать в бак воду.
  • Шум или беззвучное наполнение зависит от качества выбранной арматуры.
  • С его помощью можно очень быстро перекрыть воду, в отличие от предыдущих моделей.
  • Из недостатков – инструкция требует для нормальной работы устройства только постоянный напор в водопроводной сети. Его параметры должны быть 0,05-0,1 МПа. Кроме того, особую роль играет и чистота воды, иначе клапан быстро выйдет из строя. Увы, но в большинстве случаях за городом этих условий часто добиться не получается.

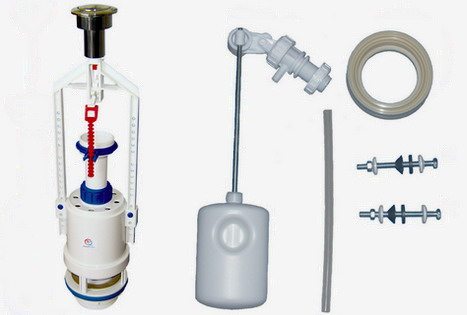

    Клапан для сливного бачка – разновидности и способы ремонта

    Ремонт клапана сливного бачка унитаза начинается с его разборки



    Следующий момент, который нельзя игнорировать – качество запорных и фасонных элементов. Материал для изготовления должен быть качественным и в его производстве не допускаются дефекты, иначе срок использования изделий значительно сократиться.

    Устройство придется часто менять, потому как ремонт в данном случае не поможет. Сделать новую мембрану своими руками нереально.

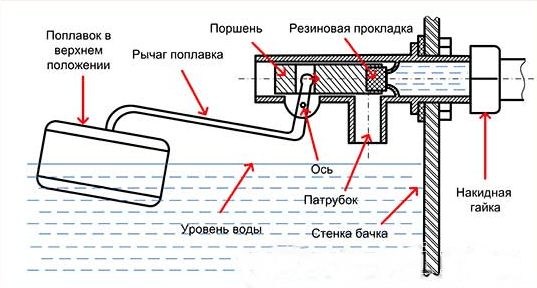

    Клапан для сливного бачка – разновидности и способы ремонта

    Схема клапана сливного бачка унитаза поршневого типа

    Как работает клапан

    У впускной арматуры бачка есть свой принцип работы, с которым необходимо разобраться перед тем, как проводить работы по ее ремонту или замене.

    Ниже рассмотрим процесс детальнее.

  • Первая стадия – клапан открыт, и вода начинает поступать в бак. При этом мембрана под действием водного потока отодвигается и не мешает ему. Происходит заполнение лишь предварительного отсека.
    Чтобы вода попала в сам бачок в отсеке сделано специальное отверстие. Процесс своим механизмом подобен работе устройств, оборудованных клапанами со штоком, только с мембраной, натянутой на поршень.
    У нее есть просвет для прохода пластмассового штока, который также имеет просвет Ø1 мм. Из-за этого небольшая часть воды поступает в наполнительный отсек, который образован поршнем и мембраной.
    При опущенном поплавке в поршне открывается отверстие Ø0,5 мм, через которое немного воды может попасть в бачок. Это позволяет обеспечить одинаковое давление в предваряющем, наполнительном отсеках и за последним. Фактически в этом и заключается разница между мембранной и штоковой конструкцией клапана.
  • Вторая стадия – вода поступает в бак, поднимая поплавок вверх. Одновременно с этим начинает увеличиваться уровень штока с резиновым уплотнением, который перекрывает отверстие. Дальнейшее движение штока сильнее прижимает поршень и мембрану к седлу, из-за чего наполнительный отсек герметизируется. Помогает этому и создавшееся давление воды. Мембрана плотно прижимается к седлам, и вода прекращает поступать в бачок.
  • Третья стадия – спуск воды. В этот момент прекращается давление поплавка на шток, который перестает закрывать отверстие в поршне, из-за чего давление в наполнительном отсеке начинает понижаться. В этот момент водопроводное давление смещает мембрану, и работа бачка переходит в первую стадию.
  • Клапан для сливного бачка – разновидности и способы ремонта

    На фото – открытие запорного клапана и спуск воды

    Устранение проблем в механизме

    Вода не набирается в бак или не перекрывается подача:

  • Обычно это происходит из-за засорения какого-нибудь из отверстий.
  • Второй вариант – выход из строя мембраны или штока.
  • Совет: необходимо разобрать устройство и просмотреть все его элементы, которые нужно почистить и промыть.

  • Еще одна причина таких неисправностей – низкое давление в водопроводной системе или его скачки в течение суток. Устройство из-за этого также может не работать. (См. также статью Трубы для водопровода в квартире: особенности.)
  • При слишком низком давление вода не поступает в бак совсем. К примеру, в подвесной конструкции она не дойдет даже к наполнительной камере. Поплавок всплывет, однако поток не перекроет.

    Клапан для сливного бачка – разновидности и способы ремонта

    Конструкция запорного клапана сливного бачка унитаза вытяжного типа

    Совет: как вариант – увеличьте входные отверстия для воды, для чего рассверлите их на 2-3 мм.

    Учтите также, что чем меньше будут эти отверстия, тем давление в системе должно быть большим. Особенно такие знания пригодятся при установке унитаза на даче. Мы рекомендуем в случае постоянных скачков водопроводного давления приобрести арматуру со штоковым клапаном. (См. также статью Подключение унитаза к канализации: особенности.)

    Вывод

    Сегодня было рассмотрено устройство сливного клапана, который используется в бачке унитаза, причины, по которым оборудование может выйти из строя. Обладая такими знаниями, вы сможете самостоятельно справиться с этими проблемами. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
