Как сделать электрическое отопление в доме, в квартире или на даче, на основе ТЭНа и циркуляционного насоса.

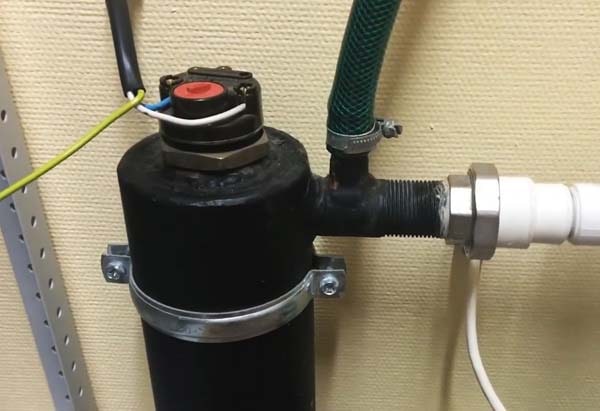

Самодельный электрокотёл

Содержание статьи:

Правильно организованное электрическое отопление позволяет создать систему, способную эффективно конкурировать с традиционными системами на природном газе или твердом топливе. Этот вид обогрева идеален для помещений без централизованного теплоснабжения, газовой сети и возможности использовать твердое топливо. Разберем необходимые материалы и процесс сборки такой системы.

Водяное отопление своими руками: самодельный электрокотёл: описание изготовления

Необходимые материалы для системы отопления

  • 1. Пластиковые трубы, подходящие для горячей воды.
  • 2. Фурнитура для труб: соединительные элементы, гайки, краны и т.д.
  • 3. Корпус для бака в котором будет установлен ТЭН.
  • 4. ТЭН мощностью 1,5 кВт (или другой, в зависимости от площади помещения).
  • 5. Расширительный бак для компенсации объема теплоносителя при нагреве.
  • 6. Хомуты для крепления бачка и закрепления шлангов.
  • 7. Циркуляционный насос для поддержания постоянного движения воды по системе.
  • 8. Автоматические выключатели и защитные устройства.
  • 9. Батареи отопления (радиаторы), которые обеспечат передачу тепла в помещения.

Водяное отопление своими руками: самодельный электрокотёл: описание изготовления

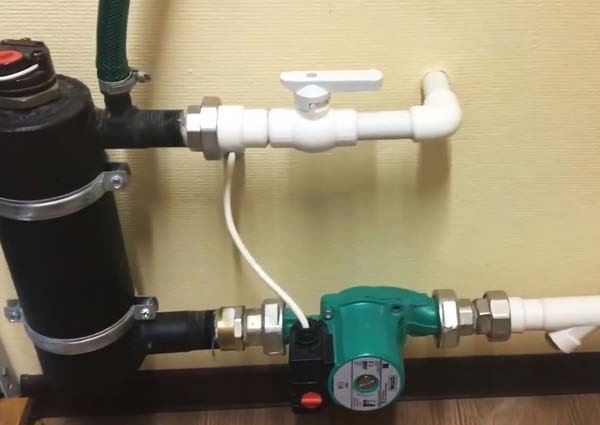

Порядок сборки системы отопления с ТЭНом и циркуляционным насосом

1. Установка ТЭНа.

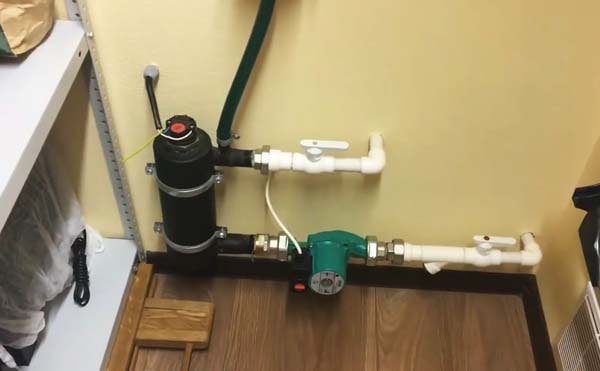

Важно разместить ТЭН в удобном и безопасном месте, например, в техкомнате или специально выделенном уголке, который легко доступен для обслуживания и регулировки. Емкость с ТЭНом крепится вертикально к стене с помощью хомутов, закрепляемых на стене и затягиваемых болтами.

Водяное отопление своими руками: самодельный электрокотёл: описание изготовления

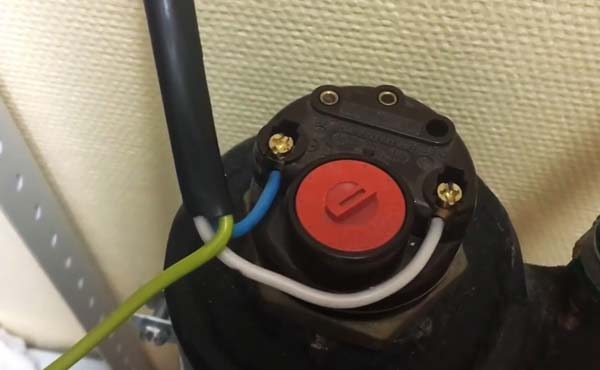

Подключение к электрической сети выполняется через вилку с розеткой или через систему защиты и аварийного отключения.

Водяное отопление своими руками: самодельный электрокотёл: описание изготовления

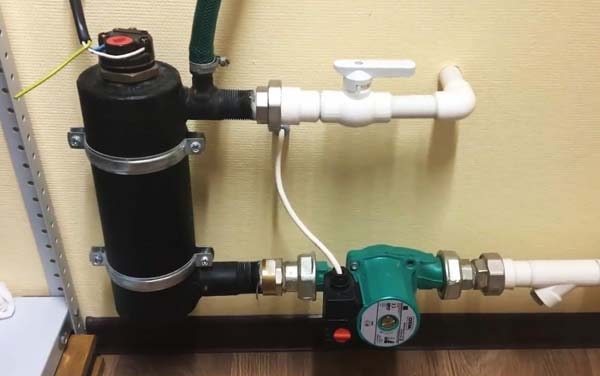

2. Подключение циркуляционного насоса
К нижнему отверстию ТЭНа (обратке) присоединяют металлический сгон, через который через арматуру подключают циркуляционный насос. Перед насосом устанавливают двухходовой вентиль, чтобы при необходимости можно было отключить подачу теплоносителя.

Водяное отопление своими руками: самодельный электрокотёл: описание изготовления

3. Подключение нагнетательной ветви отопления
Верхний сгон ТЭНа также оснащается вентилем и подсоединяется к нагнетательной трубе отопительной системы. На этой же трубе делается ответвление для расширительного бачка, который заполняется водой (или другим теплоносителем) до половины объема. Это помогает компенсировать расширение теплоносителя при его нагреве.

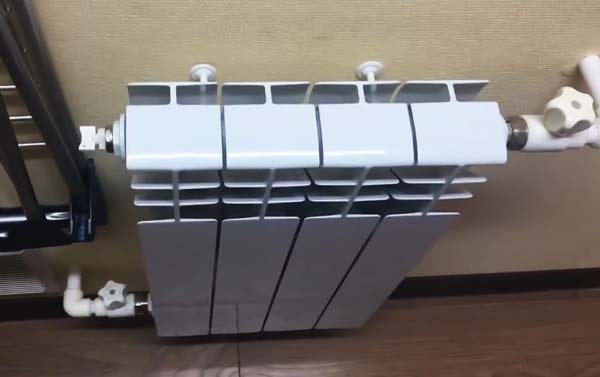

4. Настройка и подключение радиаторов
Вся система отопления подключается к биметаллическим радиаторам, которые размещаются по всей квартире или дому для равномерного распределения тепла. ТЭН и насос подключаются к электросети через автоматические выключатели, что обеспечивает надежную работу и возможность аварийного отключения. В одной коробке с автоматами устанавливаются и другие системы защиты.

Водяное отопление своими руками: самодельный электрокотёл: описание изготовления

Преимущества системы отопления на основе ТЭНа и циркуляционного насоса

  • — Энергоэффективность: система позволяет гибко регулировать температуру, адаптируя её под потребности жильцов.
  • — Автономность: это идеальный вариант для домов в удаленных местах, где нет доступа к газу и централизованному отоплению.
  • — Безопасность и долговечность: при правильной установке и эксплуатации система прослужит много лет, требуя минимального обслуживания.

Создание электрического отопления с ТЭНом и циркуляционным насосом может стать оптимальным решением для тех, кто ищет эффективную и гибкую систему отопления для своего жилья.
