Водопроводные сети: разновидности, составные элементы и вопросы проектирования

Воду транспортируют к потребителям водоводы и водопроводные сети. Эти сооружения должны соответствовать требованиям экономичности и надежности. Достигается это при грамотном выборе в ходе проектирования трассы водовода и схемы сети, материала и сечения труб, а также режимов их работы.

При подборе, отведении и использовании участков под водоводы необходимо придерживаться земельного законодательства и определенных нормативных документов.

Системы водоснабжения – это сложные технические сооружения.

Разновидности водопроводных сетей

Все системы водного снабжения разделяются на наружные и внутренние сети.

Наружная часть систем

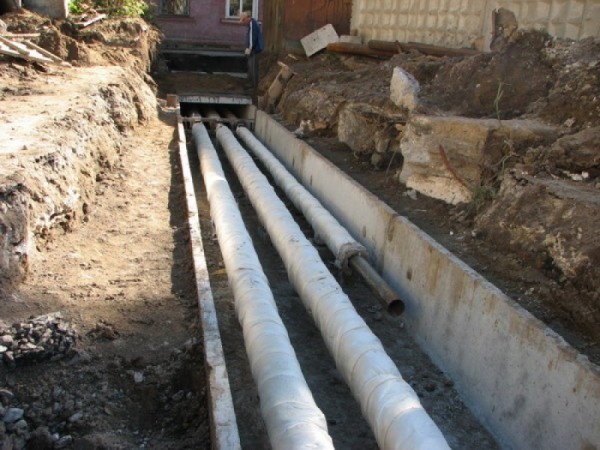

На фото сеть, проложенная в три нитки.

Тянутся водоводы в 1, 2 и больше «ниток». Оптимальный вариант – монтировать их на достаточно возвышенной местности, имеющей минимальное количество сооружений, на участках, удобных для эксплуатации и осуществления ремонта.

Чтобы обеспечить запланированный уровень водоснабжения потребителей, меж проложенными параллельно водоводами обустраивают переключения. По длине трассы и на участке обслуживаемого объекта могут ставиться накопительные резервуары.

Классификация водопроводных сетей делит их по методу транспортировки воды на напорные и безнапорные.

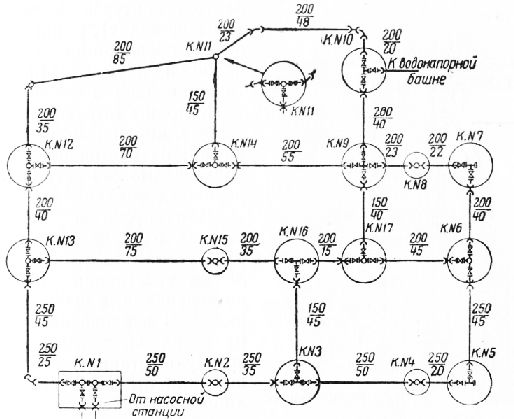

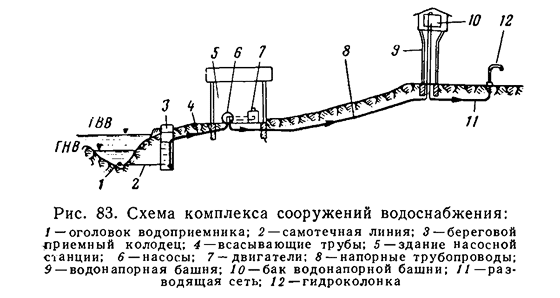

Схема напорного внешнего водопровода.

Жидкость перекачивается по напорным сетям насосами либо посредством разницы давлений. Она создается между пьезометрической меткой водного уровня в источнике и рассчитанной пьезометрической меткой в точке водозабора. Первые водоводы являются нагнетательными, вторые – самотечно-напорными (гравитационно-напорными).

В водоводах безнапорных (гравитационно-самотечных) их внутреннее пространство (сечение) используется не полностью. Сфера их применения не так широка в сравнении с напорными.

Обратите внимание!
Целесообразность прокладки безнапорного водовода зависит от некоторых моментов.
Например, разности уровня меток начала и конечного участка подачи жидкости, рельефа региона, расстояний меж узлами подачи и забора.

Применение безнапорных труб уменьшает стоимость водоводов. Но цена трассы может расти из-за увеличения ее длины вследствие необходимости обеспечить требуемые уклоны.

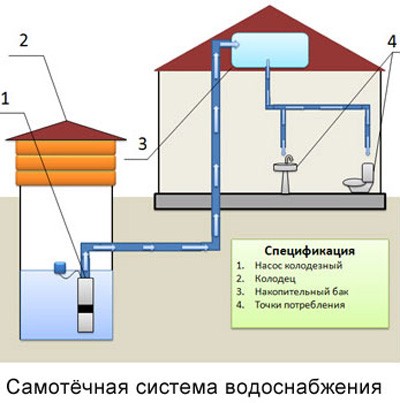

Автономная гравитационная система водоснабжения.

Конфигурация системы может зависеть от таких факторов:

• формы поверхности и планировки объекта;
• присутствия искусственных и естественных препятствий;
• рельефа региона;
• расположения основных потребителей ресурса;
• местоположения водного источника и пр.

Исходя из всего этого конфигурация сети может быть разветвленной, кольцевой либо смешанной. Кольцевые аналоги наиболее дорогие, однако обладают наивысшей надежностью.

Инструкция замечает, что нити системы, доставляющие основной объем воды, являются магистральными. Без привязки к виду сети магистрали всегда следует укладывать, исходя из направления основных водных потоков. Они должны охватывать весь населенный пункт.

Из чего состоят внешние сети

Основными элементами напорных сетей могут являться:

• накопительный резервуар;
• насосная станция;
• напорный трубопровод (водовод);
• водонапорное сооружение (башня);
• линии гидростатического и гидродинамического напора;
• напорная подземная емкость;
• камера для переключения.

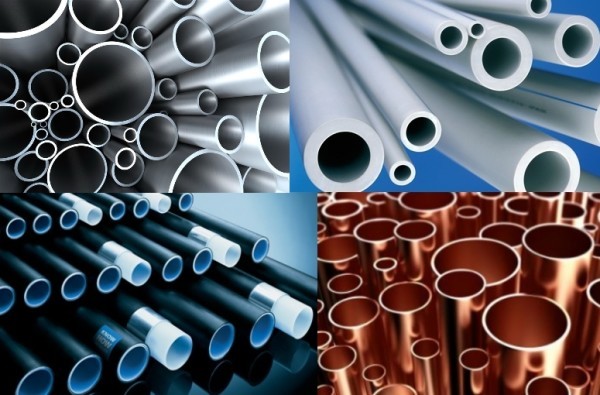

Водопроводные трубы из разных материалов.

Материал труб для водоводов выбирается при проектировании систем и зависит от условий их использования. Это может быть сталь, пластик, железобетон, асбестоцемент.

Наиболее часто используемые диаметры стальных трубных изделий представлены в нижней таблице.

Проход условный, в см	Толщина стенок у труб, в мм			Вес погонного метра, в кг
	легкие	обычные	усиленные	легкие	обычные	усиленные
0.6	1.8	2	2.5	0.37	0.4	0.47
0.8	2	2.2	2.8	0.57	0.62	0.74
1	2	2.2	2.8	0.74	0.8	0.98
1.5	2.35	×	×	1.1	×	×
1.5	2.5	2.8	3.2	1.16	1.28	1.43
2	2.35	×	×	1.42	×	×
2	2.5	2.8	3.2	1.5	1.66	1.86
2.5	2.8	3.2	4	2.12	2.39	2.91
3.2	2.8	3.2	4	2.73	3.09	3.78
4	3	3.5	4	3.33	3.84	4.34
5	3	3.5	4.5	4.22	4.88	6.16
6.5	3.2	4	4.5	5.71	7.05	7.88
8	3.5	4	4.5	7.34	8.34	9.32
9	3.5	4	4.5	8.44	9.6	10.74
10	4	4.5	5	10.85	12.15	13.44
12.5	4	4.5	5.5	13.42	15.04	18.24
15	4	4.5	5.5	15.88	17.81	21.63

Внутренний водопровод

Внутренним водопроводом зданий и объектов называется совокупность оборудования, элементов и приспособлений, обеспечивающих получение ресурса из внешней сети и его доставку под давлением к водоразборным приборам.

Устройство водопроводной сети внутри зданий таково:

• один либо несколько вводов;
• один или несколько водомерных узлов;
• распределительный и подводящий трубопровод;
• запорная и регулирующая арматура.
• иногда система включает в себя насосы для увеличения напора и фильтры для смягчения, обезжелезивания, обесцвечивания и т.д. воды.

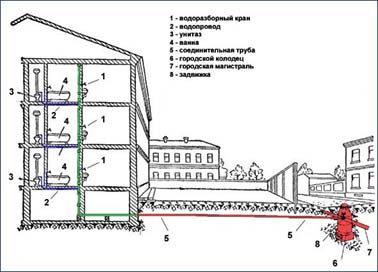

Схема внутреннего водопровода.

Внутренний водопровод может быть подключен своими руками к коммунальной сети снабжения населенного пункта либо питаться от автономного источника воды (поверхностного либо подземного).

По предназначению водоснабжающие системы объектов и зданий делятся на промышленные, хозяйственно-питьевые и противопожарные.

Производственные сети подают воду разного качества для технических нужд потребителей (охлаждение оборудования, изготовление изделий, например, бетона, пищевых продуктов и т.д.).

Противопожарные служат для тушения очагов возгорания и пресечения их распространения.

Хозяйственно-питьевые сети предназначены для доставки воды питьевого качества. Помимо этого ресурс служит для приготовления пищи и осуществления гигиенических процедур.

По методу использования ресурса системы обеспечивают снабжение прямоточное, оборотное либо повторное. В бытовых сетях распространена первая разновидность, две последних все более востребованы на производстве.

Проблемы проектирования

Первостепенная задача проектирования – это трассировка водопроводной сети, которая подразумевает нанесение трубопроводных линий на план.

Обратите внимание!
Она осуществляется исходя из условий создания достаточно надежной системы.
При этом стоимость ее сооружения должна быть наименьшей.

При трассировании принимаются во внимание:

• местоположение источника воды и ее потребителей;
• рельеф региона;
• местоположение рек, оврагов, парков, улиц, зданий, сооружений и прочих искусственных и естественных препятствий для монтажа трубопровода.

Трассировка осуществляется на топографической карте региона по кратчайшему пути, с обходом препятствий.

Схема расчета высоты водонапорной башни.

Обратите внимание!
Ресурс должен доставляться к пользователям не только в необходимом объеме, давление должно быть также достаточным.
Его должно хватать для подъема воды к точкам размещения водоразборных устройств.

Для этой цели постоянно нужно поддерживать свободный напор в водопроводной сети. Под ним подразумевается разность меж меткой уровня жидкости (пьезометрического) в трубопроводе и отметкой поверхности грунта.

О свободном напоре

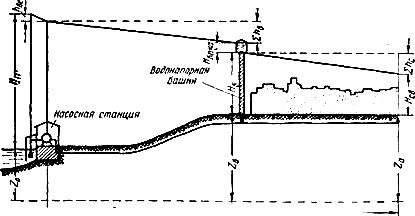

Пьезометрические метки на схеме водовода.

Следует создать свободный напор, достаточный по всей длине магистральной сети, даже в самых высоких и удаленных точках.

На таких неблагоприятных участках напор не должен падать ниже значений, указанных в нормативах.

Итак, чтобы правильно определить высоту водонапорной башни, нужно, чтобы была найдена диктующая точка водопроводной сети – это участок, на который сложнее всего поднимать воду.

Такое место определяется при расчетах.

С этой целью на трассировочном плане разводящего трубопровода выбирается несколько неблагоприятных участков. Один из них и будет диктующим.

Далее определяется «обще-разводящая точка», ближняя к проблемным. Из нее жидкость и подается в них.

Определяя метку напора (пьезометрического) в обще-разводящей точке для подъема ресурса в избранные проблемные участки и сравнивая параметры их пьезометрических меток, специалисты вычисляют диктующую точку. Для нее значение метки будет выше.

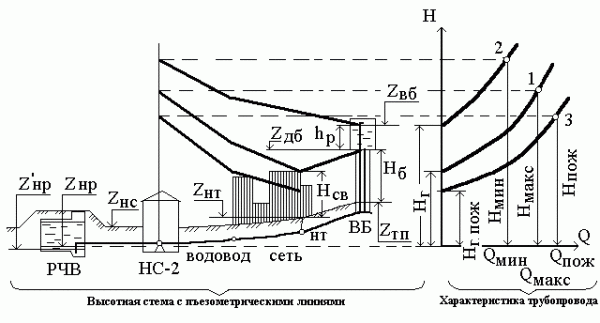

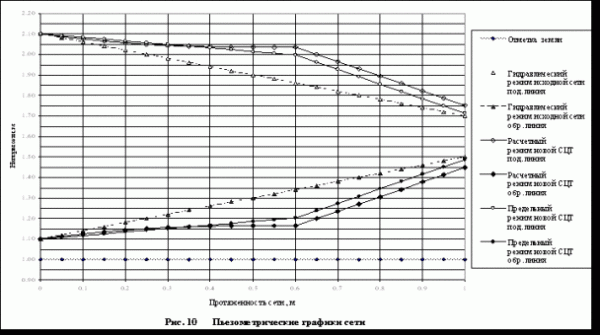

Пример пьезометрического графика.

В ходе этой работы чертится пьезометрический график водопроводной сети. Он показывает смены давления по длине трассы водовода.

Одна из важных задач проектирования – это деталировка системы. Она заключается в подборе и конкретном размещении в сети водопроводных колодцев, фасонных элементов, арматуры и пр.

Деталировка системы.

Деталировка водопроводной сети производится по выбранному варианту схемы водного снабжения. Делается это, когда уже произведен гидравлический расчет системы, найдены реальные величины расходования ресурса, определен материал и диаметр труб. Деталировку проектировщики производят на рабочих чертежах. На них при помощи условных обозначений показывается арматура, фасонные части и прочие элементы, из которых собираются узлы системы.

Некоторые правовые вопросы

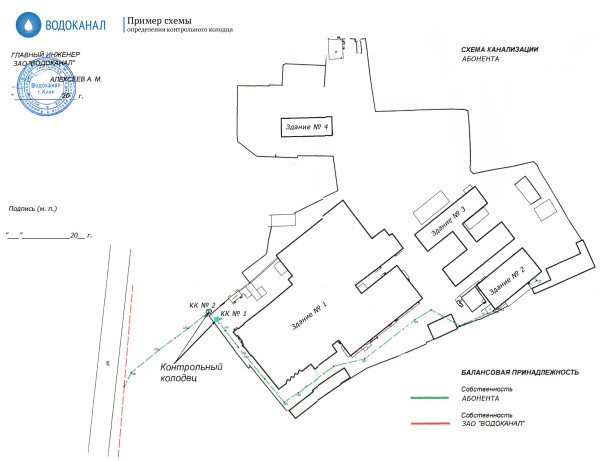

Схема балансовой принадлежности участков сети.

Если создаваемая система водоснабжения будет подключаться к коммунальной сети, необходимо сначала получить в региональном «Водоканале» предварительные технические условия.

Для их получения необходимо собрать и сдать такие документы.

Заявление на получение ТУ.

Форма, в которой будет описана балансовая принадлежность водопроводных сетей.

Данные о заявителе: паспортные, адрес почтовый и реального проживания, контактная информация.

Правоустанавливающий документ на участок земли.

План границ территории, на которой будет сооружаться водопровод.

Разрешение на такое использование участка.

Сведения о планируемых сроках введения будущего объекта в эксплуатацию.

Расчеты объемов необходимого ресурса (т.е. запланированных нагрузок).

Данные по параметрам строительства.

Технологическое присоединение к водопроводным сетям готового объекта осуществляется в пределах границ участка земли. Делается это в течение 18 месяцев, отсчитанных от числа подписания договора на подключение.

Следует отметить, что при этом границы раздела эксплуатационной ответственности водопроводных сетей должны проводиться согласно Постановлению Правительства РФ №167 «Правила использования систем коммунального водного снабжения и канализации в РФ».

Вывод

Водопроводные сети являются сложными гидротехническими сооружениями. Существует много их типов, выбирать которые следует, исходя из назначения системы и условий ее эксплуатации. Видео в этой статье разовьет ее тему.
