Водопроводная станция подкачки: общие сведения и практические рекомендации

0 38

Что представляют собой водопроводные насосные станции? Какие функции они могут выполнять в системах водоснабжения частных и многоквартирных домов? Как правильно подключить насосную станцию к водопроводу при подаче в него воды из колодца? Давайте разбираться.

Водопроводная станция подкачки: общие сведения и практические рекомендации

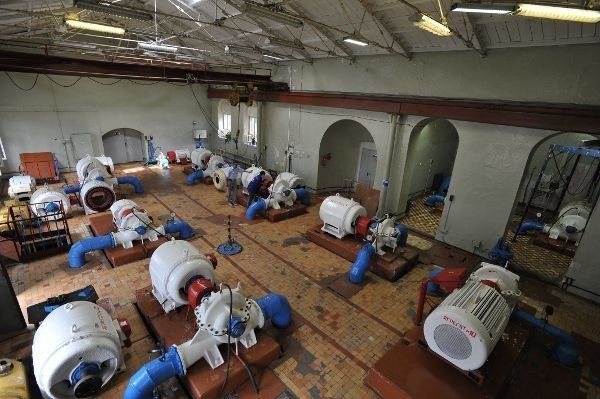

Централизованная насосная станция в Самаре.

Что это такое

Подкачка многоквартирного дома – это один или несколько стационарных насосов, обеспечивающих верхние этажи водой при недостатке напора в трассе.

В каких случаях их установка необходима?

  • При низкоэтажной окружающей застройке. В СНиП 2.04.02-84 прямо рекомендуется для районов, застроенных одноэтажными домами, поддерживать напор в магистральных водопроводах на уровне 10 метров.

Справка: 10 метров водяного столба соответствуют избыточному давлению в одну атмосферу.
Говоря несколько упрощенно, каждая атмосфера давления в магистрали обеспечивает подъем воды на три этажа.

  • При значительном износе магистрали и невозможности ее ремонта или замены в силу каких-либо причин. Стальные трубы, сменившие чугунные водопроводы во второй половине прошлого века, за двадцать-тридцать лет эксплуатации зарастают известью и ржавчиной, что приводит к снижению пропускной способности в разы.
  • При значительных перепадах рельефа местности. Давления в 3,5 кгс/см2 хватит для обеспечения водой девятиэтажки, стоящей на равнине; а вот для такого же дома, стоящего на 20-метровом холме, необходимо уже как минимум 5,5 кгс/см2.

Водопроводная станция подкачки: общие сведения и практические рекомендации

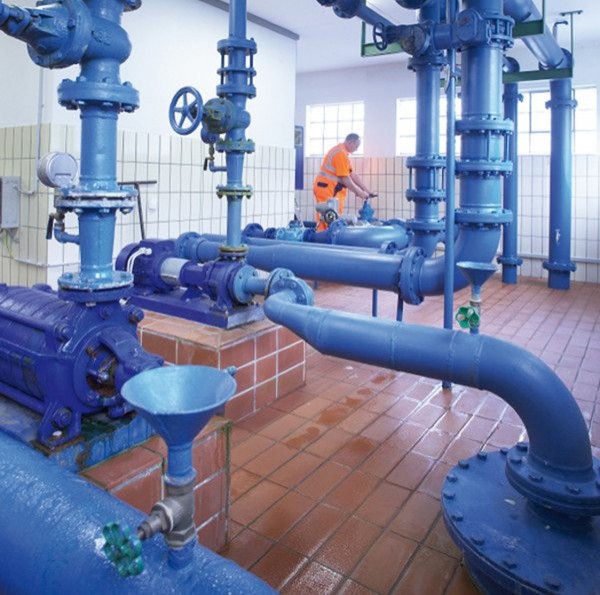

Подкачка с резервными насосами.

Водяные станции для домашнего водопровода или для дачи – это сравнительно малопроизводительные поверхностные центробежные насосы с собственными гидроаккумуляторами, обеспечивающие автономное водоснабжение из природных источников.

Поскольку, как уже сказано, перепад давлений в одну атмосферу способен поднять водяной столб на 10 метров, любая поверхностная станция не может работать при большем расстоянии от зеркала воды до поверхности. Крыльчатка насоса создает не так чтобы абсолютный вакуум, поэтому на практике максимальная глубина еще меньше – 7-9 метров.

Цена наиболее дешевых поверхностных насосов составляет примерно 4-5 тысяч рублей. Максимум стоимости определяется как производительность изделия, так и именем производителя: в продаже можно найти станции, которые обойдутся владельцу в 100 и более тысяч рублей.

Заметьте: западная продукция обходится заметно дороже отечественных устройств той же функциональности.
Причины – транспортные расходы и таможенные пошлины.

Водопроводная станция подкачки: общие сведения и практические рекомендации

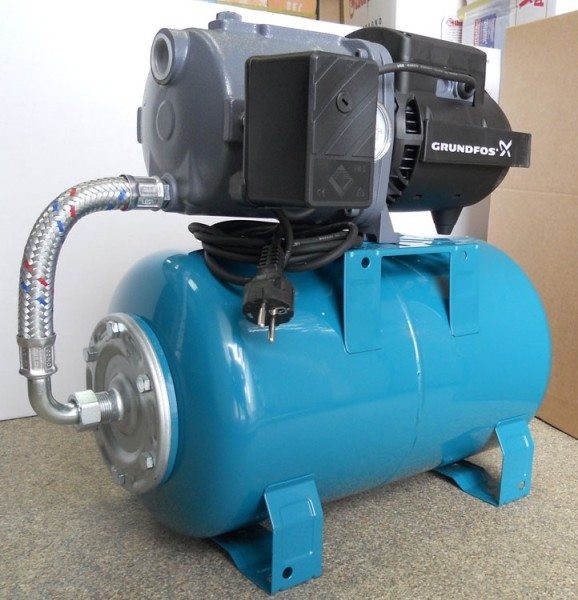

Насосная станция от Grundfos.

Для ознакомления читателя с предметом нашего исследования мы приведем основные характеристики насосной станции отечественного производства ЗУБР ЗНАС-1200.

Параметр Значение
Электрическая мощность 1200 ватт
Глубина зеркала воды До 9 метров
Максимальный напор 40 метров
Производительность 3,78 м3/час
Розничная стоимость 8850 рублей

Монтаж

Подключение насосной станции к водопроводу определяется, прежде всего, ее классом.

Подкачка

Стационарные подкачки монтируются на железобетонном фундаменте, не имеющем связки с фундаментом здания (чтобы исключить передачу вибрации). Станина станции обычно анкерится к фундаменту; реже используются антивибрационные крепления (пружинные или с резиновыми прокладками).

Водопроводная станция подкачки: общие сведения и практические рекомендации

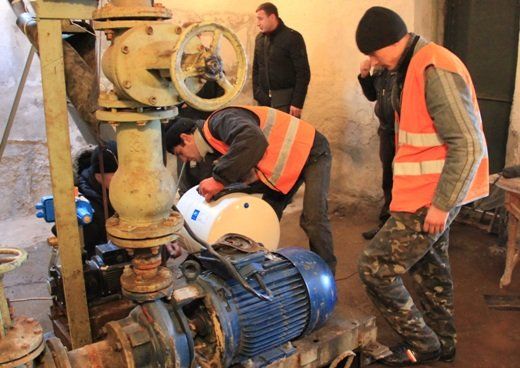

Насос на фото установлен на отдельном фундаменте.

Всасывающий патрубок улитки насоса (расположенный вдоль ее продольной оси) врезается в водомерный узел после задвижек и счетчика; выходной подключается непосредственно к розливу ХВС. Между врезками обязателен байпас большего по сравнению с врезками насоса диаметра с обратным клапаном, задвижкой или вентилем.

Зачем он нужен?

  • При работе насоса байпас перекрыт и не дает ему гонять воду по кругу.
  • При выключенном насосе открытый байпас снабжает дом водой, не ограничивая ее расход проходимостью врезок и улитки.

Кроме того: постоянный ток воды через простаивающий насос приведет к быстрому зарастанию улитки отложениями.

При монтаже улитки и электромотора их валы должны быть строго соосны: биение быстро разрушит муфтовое или фланцевое трубное соединение.

Если в силу каких-то причин соосность обеспечить нельзя, ситуацию спасет несложная инструкция:

  • Мотор и улитка разносятся на станине так, чтобы между фланцами валов оставалось 3-4 сантиметра.
  • Фланцы соединяются притянутыми с помощью болтов гибкими ремнями. Их нетрудно нарезать своими руками из транспортерной ленты.
  • Перед врезкой насоса настоятельно рекомендуется установка грязевика. Песок и окалина – не редкость в магистрали холодного водоснабжения; попав во вращающуюся крыльчатку, они в лучшем случае ускорят ее износ, а в худшем – выкрошат одну или несколько лопастей.

    Водопроводная станция подкачки: общие сведения и практические рекомендации

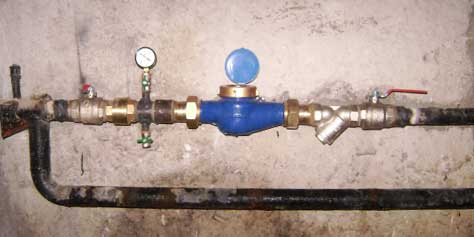

    Чаще всего грязевик монтируется перед счетчиком в водомере.

    Кроме того, врезки лучше снабдить отсекающей подкачку запорной арматурой. Лучше всего на эту роль подходят шаровые краны: помимо отказоустойчивости, они обладают исключительно низким гидравлическим сопротивлением.

    Водопроводная станция подкачки: общие сведения и практические рекомендации

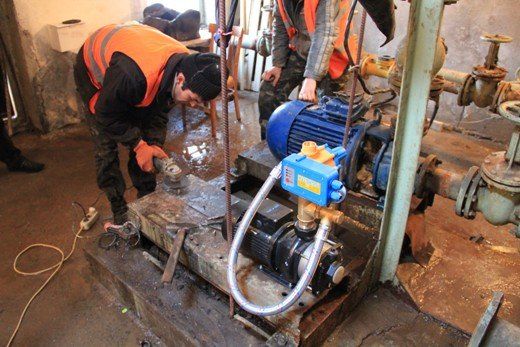

    Полностью отсеченный насос при необходимости можно отремонтировать или заменить.

    Периодическое обслуживание насоса сводится к периодической набивке сальника.

    Водоснабжение от колодца

    В этом случае схема подключения насосной станции к водопроводу предельно проста: достаточно присоединить выходной патрубок насоса к водопроводу, опустить заборную трубу в колодец или другой водоем и подать питание.

    Тонкости, впрочем, есть и здесь.

    • Конец заборной трубы должен быть снабжен обратным клапаном. В противном случае при прекращении питания насоса вода просто-напросто выльется обратно.
    • Как подключить насосную станцию к водопроводу, если планируется круглогодичное использование воды? Необходимо надежно теплоизолировать колодец и установленный рядом с ним насос, а ввод воды от колодца проложить глубже уровня промерзания. Простейший способ выполнить надежную теплоизоляцию своими руками – сооружение над колодцем домика с утепленными стенками.

    Кстати: домик заодно полностью решит проблему шума от насоса.

    • Для защиты насоса от мусора (веток, палых листьев и т.д.) входной патрубок защищается сетчатым фильтром.

    Водопроводная станция подкачки: общие сведения и практические рекомендации

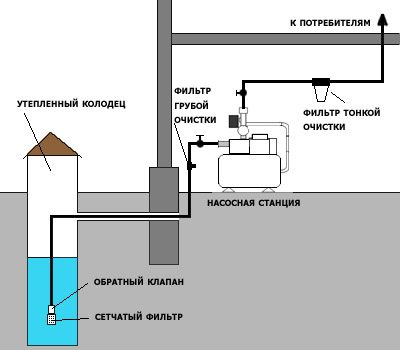

    Водозабор оборудован сетчатым фильтром и обратным клапаном.

    • Увеличить периоды простоя насоса поможет установка после насосной станции дополнительного гидроаккумулятора. Чем больше его емкость, тем длительнее паузы в работе станции. Схема с дополнительным гидроаккумулятором, однако, будет работоспособной лишь до тех пор, пока скорость откачки воды не превысит дебит колодца.

    Водопроводная станция подкачки: общие сведения и практические рекомендации

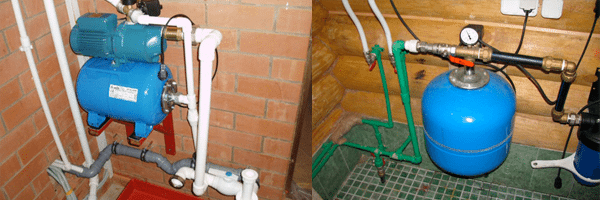

    В одной системе водоснабжения может устанавливаться несколько гидроаккумуляторов.

    Заключение

    Надеемся, что наш материал окажется полезным и при монтаже подкачек, и при сооружении автономной системы водоснабжения частного дома или дачи. Видео в этой статье, как всегда, предложит дополнительную информацию. Успехов!
