Водопроводная фурнитура: дополнительные элементы, без которых невозможен монтаж любой системы

Комплектующие для водопровода представляют собой обширную группу деталей, которые используются при монтаже систем водоснабжения. Использование таких элементов позволяет сооружать сложные многофункциональные конструкции, которые обеспечивают максимальный уровень комфорта при эксплуатации.

В нашей статье мы приведем информацию о наиболее распространённых видах сантехнической фурнитуры, а также озвучим ряд рекомендаций по использованию тех или иных деталей.

Используя такие детали, мы сможем соорудить сложную и эффективную конструкцию

Общая классификация

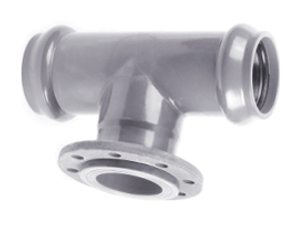

Пластиковый тройник с фланцем на одном отводе

Водопроводные тройники, муфты, переходники, краны, смесители, шланги и многие другие элементы сегодня широко применяются при монтаже водонесущих контуров. Каждая из таких деталей выполняет свою функцию, но все же условно можно разделить весь ассортимент на несколько больших групп:

Категория деталей	Функции и особенности конструкции
Соединительные	Используются для стыковки труб одинакового или разного диаметра. Соединение может осуществляться как по прямой линии, так и под углом. Также возможно разветвление контура на несколько частей. Основное требование – обеспечение надежности, максимально приближенной к надежности монолитного трубопровода.
Запорные	К этой категории относятся краны, клапаны и смесители. Фурнитура выполняет функцию временного перекрытия трубного просвета. В закрытом состоянии устройства должны надежно блокировать ток воды, но при этом они же должны обеспечивать быстрое открытие и поступление жидкости либо в участок системы, либо в точку потребления.
Измерительные	Встраиваются в трубопровод на этапе его монтажа либо подключаются к специальным выводам. Применяется для измерения параметров потока воды – скорости движения, напора, температуры и т.д. Для большинства таких приборов характерна высокая цена, что связано с высокой сложностью их изготовления.
Дополнительные	Категория, в которую часто выделяют компоненты, не вошедшие в предыдущие группы. К дополнительным деталям часто относят различные шланги, заглушки, водопроводные затворы и т.д.

Кроме того, существует также классификация фурнитуры по материалу изготовления. Как правило, все изделия разделяют на металлические, пластиковые и комбинированные.

Обратите внимание!
Инструкция рекомендует использовать тот тип фурнитуры, который максимально адаптирован к применяемой разновидности трубопроводов, а в идеальном варианте – подбирать изделия от одного производителя.

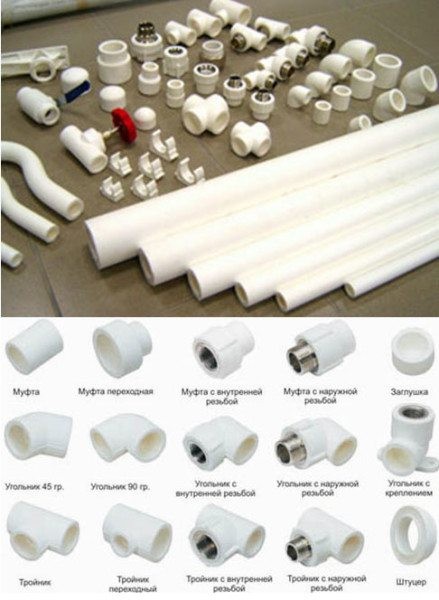

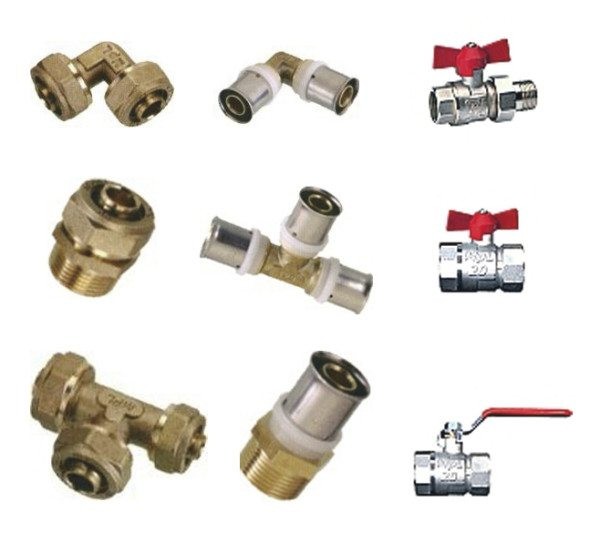

Для каждого материала – свой комплект фурнитуры

Соединительные элементы

Наиболее распространенные разновидности

Соединительная фурнитура представлена на современном рынке в самом широком ассортименте. Значительную часть таких деталей составляют резьбовые фитинги для труб из разных материалов, и потому анализ мы начнем именно с них.

По форме и назначению выделяют такие элементы:

• Муфта – самое простое соединение, оборудованное резьбой. Используется для стыковки двух труб без изменения направления. В зависимости от конструкции может применяться для монтажа изделий одинакового или разного диаметра.

Обратите внимание!
Деталь фурнитуры, которая соединяет трубы с разным сечением прохода, обычно называется переходником.
Примером может водопроводный разветвитель, в котором от основной трубы отходит более тонкое ответвление.

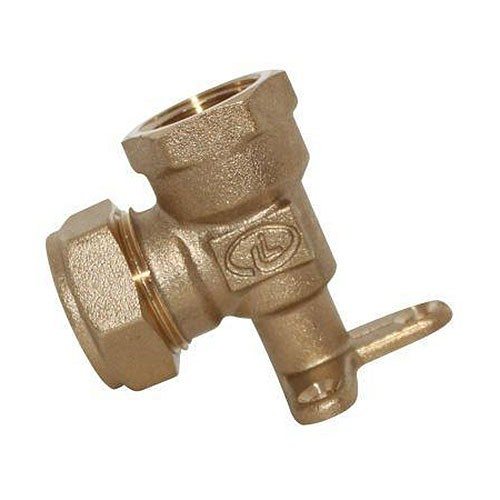

Водопроводный уголок с настенным креплением

• Тройник тоже не отличается сложностью, но применяется для стыковки трех участков трубопровода. Тройники бывают прямые и угловые.
• Крестовины довольно редко применяются при оборудовании водопровода, а вот в канализации они практически незаменимы. В ряде случаев крестовина может использоваться как разветвитель основного контура на три дополнительных.
• Колено и уголок применяют для оформления поворота магистрали. В большинстве случаев используются именно колена в форме частей дуги, поскольку уголки под 900 создают слишком большое сопротивление току воды.
• Водопроводный ниппель – простой фитинг с резьбой, нарезанной на двух выступающих патрубках. Применяется для создания разъемных соединений.

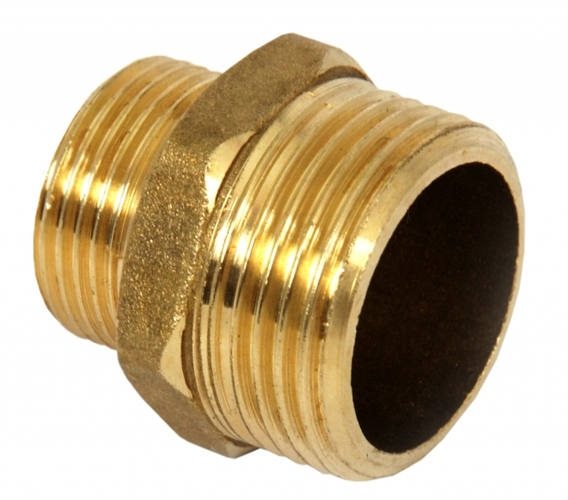

Фото ниппеля из латуни

• Фланец – конструкция, которая обеспечивает надежное соединение водопроводной магистрали с различными конструкциями.
• Заглушка для водопроводных труб – торцевой элемент, который устанавливается на концевой части контура. Должна обеспечивать надежное перекрытие трубы, но при необходимости заглушку можно вывинтить и слить содержимое.

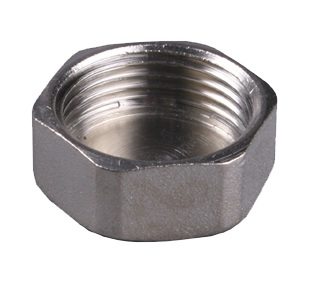

Металлическая заглушка с внутренней резьбой

Естественно, каждый из перечисленных элементов может выпускаться в десятке, если не в сотне модификаций и размеров, так что выбирать детали для монтажа нужно предельно внимательно.

Специфические модели для полимерных изделий

Традиционным материалом для сборки водопроводных контуров является металл.

Однако в последнее время все чаще в качестве альтернативы используются технополимеры, соединение которых осуществляется с применением специфических деталей.

• Фитинги под пайку обычно приобретают для прокладки полипропиленовых водопроводов. Они производятся из того же материала, что и сами трубы, что позволяет формировать неразъемные соединения путем нагрева и сваривания деталей.

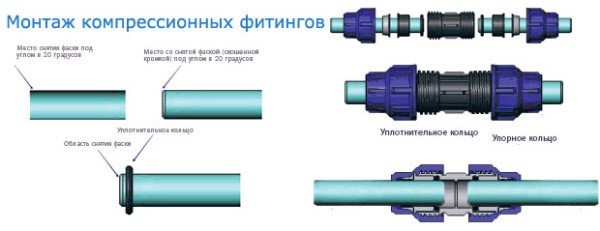

Монтаж фитинга на ПЭ-трубу

• Зажимные фитинги часто применяют для соединения полиэтиленовых трубопроводов. Герметичность узла достигается путем обжатия трубы с помощью специальной вставки (полимерной или металлической), которая, в свою очередь, фиксируется накидной гайкой. При правильном монтаже и эксплуатации такая конструкция способна выдерживать достаточно высокое давление.

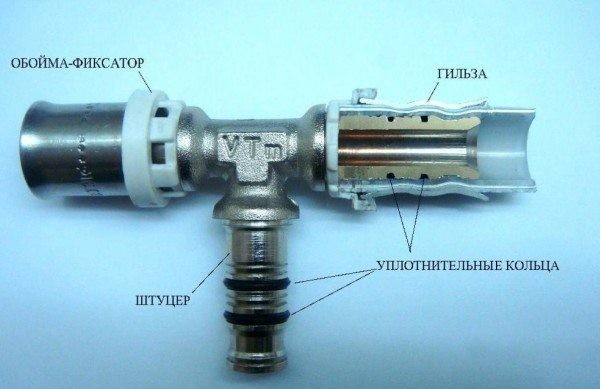

Пресс-фитинг под обжимную гильзу

• Обжимные гильзы – наиболее популярные фитинги для металлопластика. Они используются для создания неразъемного соединения: внутрь трубы вставляется металлический сердечник, который снаружи обжимается гильзой из алюминия или тонкой латуни. Благодаря особой конструкции сердечника формируются уплотнительные кольца с высокой герметичностью.

Как и в случае с обычной фурнитурой, эти детали выпускаются в обширной размерной сетке.

Трубная арматура

Краны и смесители

Второй по разнообразию группой фурнитурных изделий являются различные краны, каланы и смесители. Как мы отмечали выше, их основная задача – при необходимости открывать или закрывать трубный просвет.

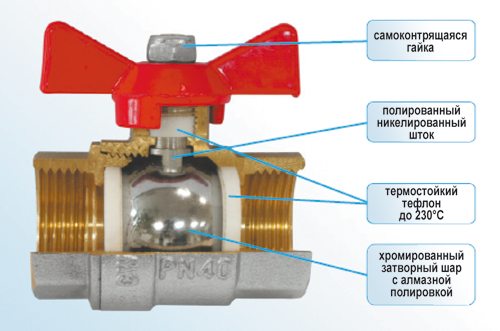

Кран шарового типа

На сегодняшний день промышленность выпускает множество разновидностей кранов, но чаще всего устанавливаются следующие:

• Шаровые – простые, но при этом весьма надежные в эксплуатации. В качестве запорного элемента выступает сфера с отверстиями, которая приводится в движение жестким штоком. При совмещении отверстия сферы с отверстием на корпусе крана или смесителя проход открывается и осуществляется подача воды.

Обратите внимание!
В качестве недостатка таких изделий часто указывают относительно высокую сложность разборки и ремонта, но опытные мастера вполне справляются с такими задачами.

• Буксовые – простые в обслуживании, но несколько менее надёжные. Букса в таком кране представляет резьбовой цилиндр, на конце которого находится либо герметизирующая прокладка, либо механизм из нескольких керамических пластин, попеременно перекрывающих ток воды.

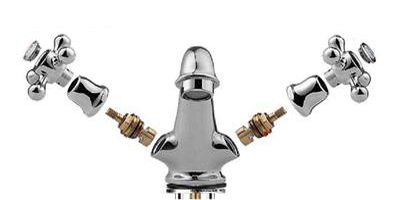

Смеситель с двумя буксами

• Отдельно стоит выделить смесители с пластиковыми картриджами. Эти полимерные детали используются исключительно в быту: с одной стороны, они очень четко регулируют поток воды, но с другой – не обладают сколько-нибудь внушительной прочностью.

Другие комплектующие

Кроме привычных нам деталей, без которых невозможно функционирование системы водоснабжения, можно выделить следующие:

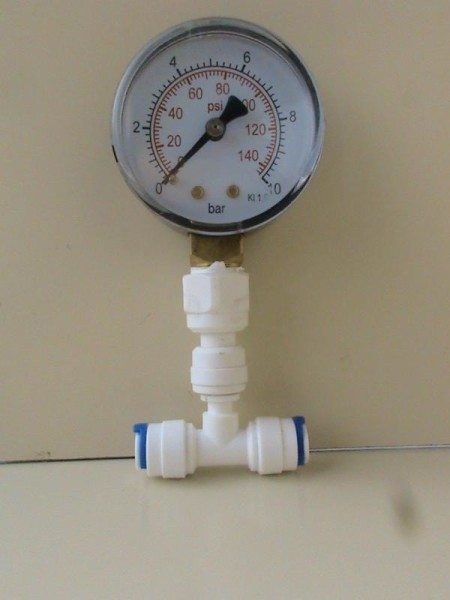

Манометр на патрубке

• Манометр для водопровода – достаточно простой измерительный прибор, который регистрирует давление в трубах. Чаще всего манометрами снабжают контуры в частных домах, где напор регулируется работой насоса.
• Водопроводный редуктор – применяется для выравнивания давления в системе. Данное устройство может оказаться очень полезным, если у вас есть сомнения, что соединения труб «переживут» последствия гидроудара.

Обратите внимание!
Если в быту установка редуктора весьма желательна, то в промышленных системах монтаж таких устройств является обязательным.

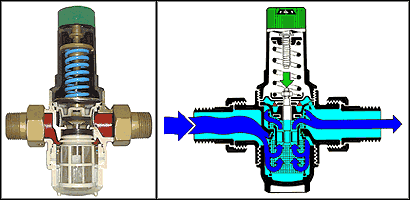

Устройство и принцип действия редуктора

• Если у вас нет возможности установить редуктор, то вполне можно изготовить демпфер для водопровода своими руками. Чаще всего в качестве таких систем используют расширительные баки, укомплектованные дополнительной мембраной: устройство принимает на себя возрастающее давление, а мембрана за счет своей эластичности компенсирует значительную часть энергии.

• Также не стоит забывать и о встроенных фильтрах.Эти фурнитурные элементы обычно врезаются в контур перед сложными устройствами (теми же редукторами), и существенно продлевают срок их службы, улавливая взвешенные в воде абразивные частицы.

Заключение

Водопроводный манометр, фильтр, кран, смеситель, тройник, ниппели, муфты и другие детали не менее важны, чем сами трубы. Именно поэтому стоит внимательно изучить приведенную выше классификацию и просмотреть видео в этой статье: так вы получите хотя бы общее представление о том, какие элементы могут понадобиться при работе.
