Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

0 316

Внутренний водопровод и канализация зданий, являются, без преувеличения, его главными «артериями». Именно поэтому разработке этих узлов специалисты уделяют самое пристальное внимание: в случае ошибки уровень комфорта будет существенно снижен, а работы по исправлению недостатков потребуют серьезной реконструкции и значительных финансовых вложений.

Ниже мы расскажем, какие нормативные документы регламентируют проектировку водопроводных и канализационных систем, на что стоит обращать внимании при планировании и какие нюансы нужно учесть, выполняя самостоятельный монтаж трубопроводов.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

Чтобы обеспечить дом водой, необходимо выполнить огромный объем проектных работ

Общие вопросы проектировки

Нормативная база

Основным нормативом, который регулирует вопросы обустройств подобных коммуникаций, является СНиП на внутренний водопровод и канализацию зданий (2.04.01-85), а также его актуализированная версия СП 30.13330.2012, введенная в действие в конце 2013 года.

Кроме того, при проектировке систем водоснабжения и водоотведения следует принимать во внимание такие документы:

  • СП 31.13330.2012, определяющий процесс проектировки наружных водопроводных систем.
  • СП 61.13330.2012, регламентирующий тепло- и гидроизоляцию различных трубопроводов.
  • СП 73.13330.2012, описывающий санитарные требования к жилым зданиям и сооружениям и т.д.

Отдельную группу составляют санитарные нормы и правила:

  • СанПиН 2.1.4.1074-01 – требования к качеству воды, поставляемой через централизованные системы питьевого водоснабжения.
  • СанПиН 2.1.2.2645-10 – характеристики условий проживания в частных и многоквартирных домах.
  • СанПиН 2.1.4.2496-09 – обеспечение безопасности систем с горячей водой.

При оформлении документации обязательным является использование таких документов как ГОСТ на рабочие чертежи на внутренний водопровод и канализацию (21.601-79), а также других актуальных на момент сдачи проекта регламентов.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

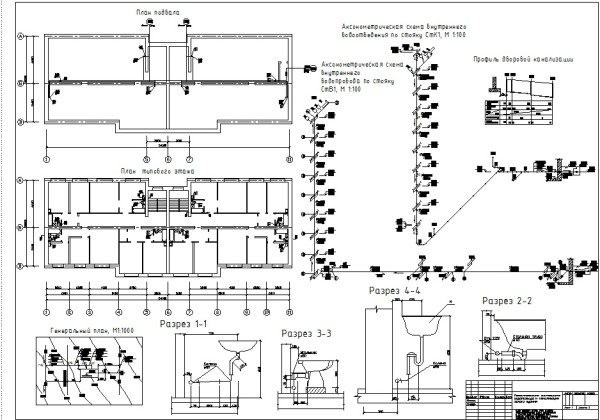

Фрагмент проектной документации

Характеристики системы

Согласно СНиП на внутренний водопровод – и канализация, и система водоснабжения должны соответствовать ряду требований.

Ниже мы перечислим те из них, которые будут наиболее важными при самостоятельной проектировке и обустройстве данных коммуникаций:

  • Если есть возможность, системы водоснабжения и водоотведения нескольких зданий следует объединять между собой. Такой подход позволит более эффективно использовать имеющиеся ресурсы, что, в свою очередь, будет способствовать снижению затрат на эксплуатацию сооружений.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

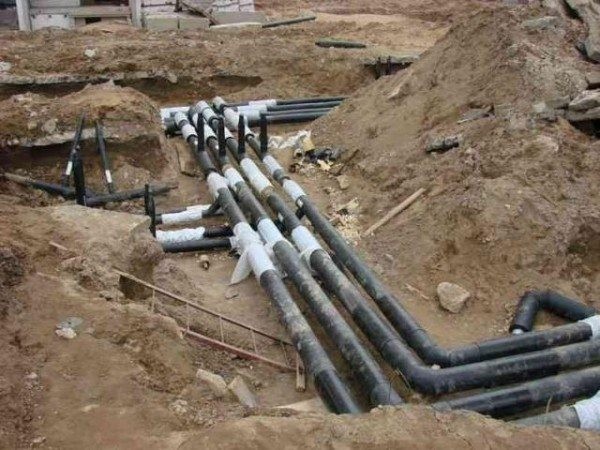

Подключение к магистральному водопроводу

Обратите внимание!
СНиП допускает объединение сетей зданий независимо от их ведомственной принадлежности.

  • Вода, поступающая в водопровод жилого дома, должна соответствовать санитарным нормам. Для этого в ряде случаев необходимо проводить комплекс мероприятий по водоподготовке (очистка, осветление и т.д.).
  • Вода, используемая в технических целях, также проходит подготовку. При этом степень ее очистки определяется особенностями того технологического процесса, для которого она используется.
  • Для транспортировки воды должны применяться трубопроводы из такого материала, который не ухудшает качество жидкости даже при длительном контакте.

При проектировке водопроводных систем следует учитывать объемы потребления. Для разных типов зданий эти объемы являются разными, и наиболее часто встречающиеся цифр приведены в таблице ниже:

Характеристика уровня благоустройства зданий Среднесуточное хозяйственно-питьевое потребление на одного жителя, литров
Сооружения с внутренним водопроводом и канализацией, но без ванн. 120 – 160
Сооружения с внутренним водопроводом, канализацией, ваннами и местными водонагревателями. 150 – 225
Сооружения с централизованным водоснабжением, включающим горячую воду. 220 – 300

Обратите внимание!
Данные цифры стоит использовать для проектировки коммуникаций, которые вы планируете прокладывать своими руками.
При централизованном строительстве иногда допускается увеличение указанных нормативов при условии обоснования и согласования с местными властями.

Кроме объемов водоснабжения СНИП также рекомендует учитывать величину свободного напора.

Минимальное значение данного параметра должно составлять:

  • На вводе в здание при одноэтажной застройке – 10 м.
  • Для каждого следующего этажа необходимо добавлять 4 м.
  • В период минимального водопотребления допускается снижение напора до 3 м на каждый этаж выше первого.

Обратите внимание!
Величина общего свободного напора не должна превышать 60 м.

Внутренний водопровод

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

Контуры горячей и холодной воды

Кроме данных требований нормативные документы также регламентируют особенности обустройства всех контуров коммуникации. Ниже мы опишем главные моменты проектировки, и начнем с систем подачи холодной и горячей воды.

Система водоснабжения может быть как централизованной, так и местной. Выбор типа системы должен осуществляться с учетом особенностей участка и экономической эффективности подвода магистрального водопровода.

Так, для значительного числа частных домовладений цена полного комплекта насосного оборудования, а также стоимость обустройства скважины могут быть куда ниже, чем прокладка ответвления водонесущей магистрали.

В зависимости от назначения здания в нем могут быть предусмотрены такие водопроводные системы:

  • Хозяйственно-питьевая.
  • Производственная.
  • Противопожарная.
  • Система горячего водоснабжения.

Обратите внимание!
В ряде случаев пожарный водопровод объединяют либо с производственным, либо с хозяйственно-питьевым.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

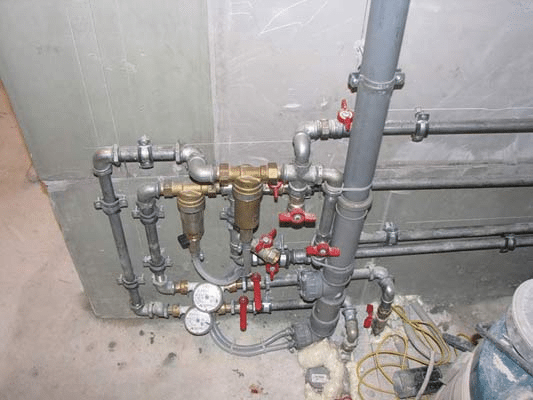

Фото участка трубной разводки

Основными компонентами системы являются:

  • Ввод в здание.
  • Узел учета потребления жидкости (иногда его разделяют на два узла, для горячей и холодной воды соответственно).
  • Разводящая сеть.
  • Стояки для подачи воды на верхние этажи.
  • Подводящие трубопроводы.
  • Запорно-регулирующая арматура (краны, вентили).
  • Также в ряде случаев конструкция может предусматривать установку резервуаров. Типичным примером подобной конструкции является мембранный бак, который наполняется за счет работы колодезного или скважинного насоса и обеспечивает поддержание стабильного давления в системе.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

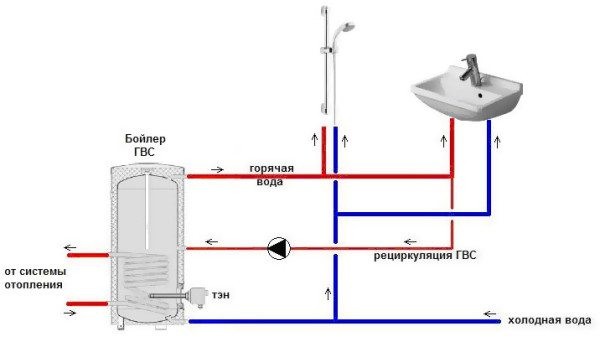

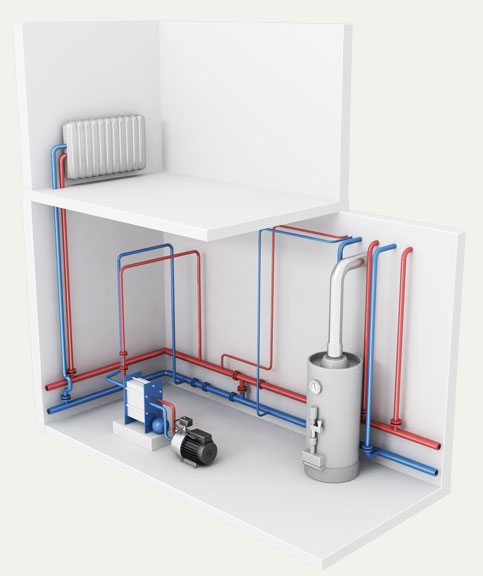

Рециркуляционный контур на «горячих» трубах

Отдельные требования выдвигаются к системе подачи горячей воды:

  • Для поддержания температуры до момента водозабора инструкция рекомендует обустраивать систему циркуляции.
  • Не допускается установка водозаборной арматуры на трубы с горячей водой.
  • При прокладке трубопроводов их следует обязательно защищать от потерь тепла, обустраивая качественную изоляцию наиболее проблемных участков.

Внутренняя канализация

Как и водопровод, система удаления жидких отходов должна проектироваться по определенным стандартам.

На сегодняшний день специалисты выделяют такие разновидности канализаций:

  • Санитарно-бытовая – наиболее часто применяемый тип. Используется для отведения сточных вод от раковин, ванн, унитазов, душевых кабин, биде и т.д.
  • Производственная – рассчитана на работу с большими объемами промышленных стоков.
  • Объединенная – является результатом совмещения двух предыдущих видов.
  • Внутренняя водосточная – обычно используется для удаления талой воды с кровель и других архитектурных элементов.

При планировании канализационной системы необходимо рассчитывать ее мощность (обычно она согласуется с объемами водоснабжения). При этом стоит принимать во внимание действующие в вашем регионе нормативы на объем сброса канализационных сточных вод.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

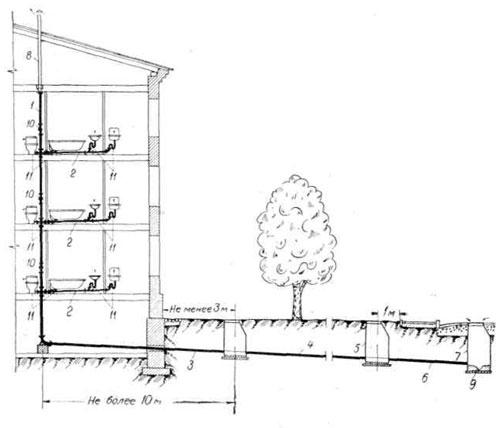

Организация водоотведения

Для внутренней канализационной сети актуальными будут такие правила:

  • Водоотведение осуществляется самотеком по закрытым трубопроводам. Транспортировка жидкостей в открытых лотках допускается только в том случае, если они не имеют неприятного запаха и не содержат в составе летучих веществ.
  • Водоотводящие трубопроводы желательно прокладывать прямолинейно, с постоянным уклоном. Присоединения разводки к стояку осуществляется с помощью косого канализационного тройника или крестовины.
  • Срок службы трубопроводов, используемых для обустройства канализации, должен составлять 25 лет и более. На сегодняшний день стоит отдавать предпочтение изделиями из технологических полимеров (ПВХ, полипропилен, полиэтилен).

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

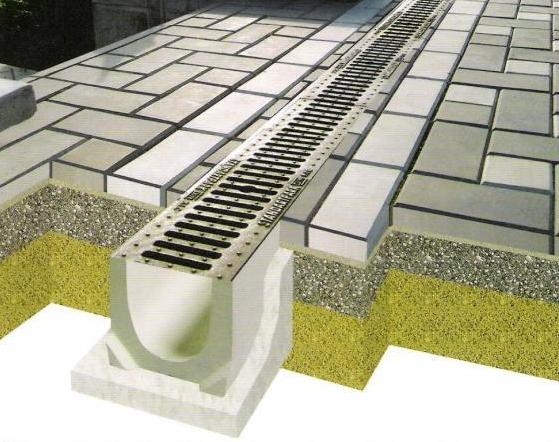

Конструкция открытого сточного лотка

Инженерные рекомендации

Водопроводные сети

Как вы можете увидеть, проанализировав предыдущий раздел, требований к обустройству внутридомовых коммуникаций выдвигается довольно много. При этом каждый узел тоже должен планироваться и возводиться по определенным стандартам.

Потому в этой части статьи мы приведем конкретные рекомендации, которыми вы сможете пользоваться при прокладке водопровода и канализации:

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

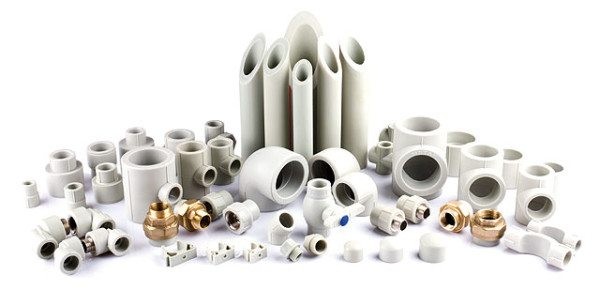

Трубы и фитинги

  • Для большинства жилых домов и производственных помещений в проект закладывается один вход трубопровода. Два и более входа необходимо предусматривать только для жилых зданий, рассчитанных на 400 и более квартир, бань и ряда промышленных сооружений.
  • Все трубопроводы собираем из деталей, минимальный срок службы которых должен составлять 50 лет при температуре 20 0С и 25 лет при температуре 75 0С.

Обратите внимание!
Срок службы рассчитывается для того давления, которое предусмотрено эксплуатационными характеристиками конкретной модели трубы.

  • Регулировка подачи воды в систему и ее отбора осуществляется с помощью запорной арматуры. Конструкция этих деталей должна обеспечивать плавное изменение давления и надежное перекрытие тока воды в закрытом состоянии.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

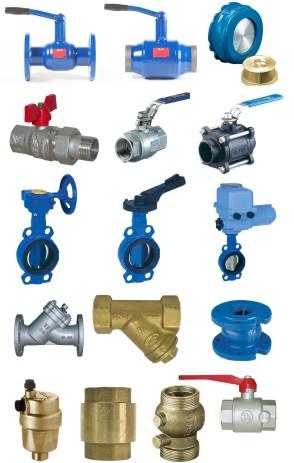

Примеры запорной арматуры

  • В местах раздельной подводки холодной и горячей воды к точке водозабора желательно установить смесители. В ряде случаев допускается использование двух отдельных кранов, однако такая конструкция будет куда менее удобной.

Также в системах горячего водоснабжения обязательно предусматриваем монтаж обратных клапанов.

Эти детали обычно устанавливаются:

  • Перед групповыми смесителями.
  • Перед водонагревателями.
  • После приборов учета горячей воды.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

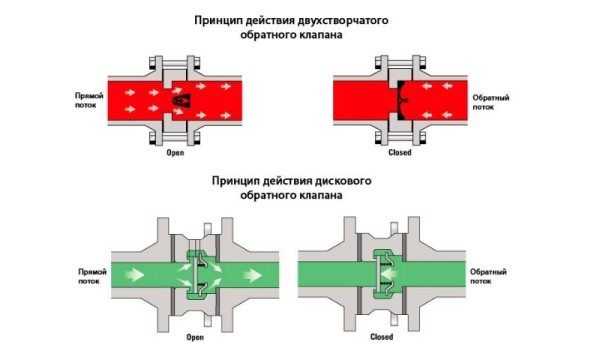

Схемы работы обратного клапана

Все приведенные выше рекомендации справедливы как для систем с централизованным, так и для систем с автономным водоснабжением.

Однако там, где водозабор проводится из колодца или скважины, возникает необходимость в монтаже насосного блока:

  • Основным элементом конструкции является помпа, осуществляющая подъем воды из глубины.
  • Работа этого устройства регулируется автоматической системой, включающей или отключающей насос в зависимости от давления в трубах или резервуаре.
  • В целях экономии энергии и выравнивания давления на верхних этажах здания обычно монтируют расширительный бак, служащий резервуаром для воды.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

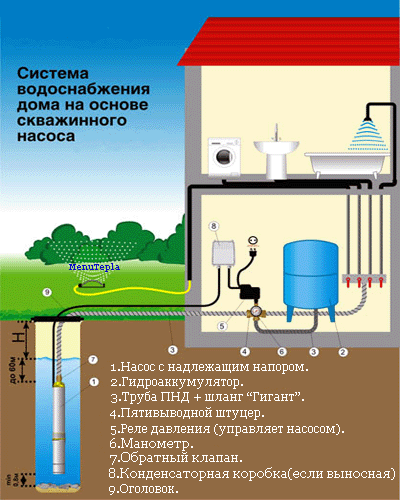

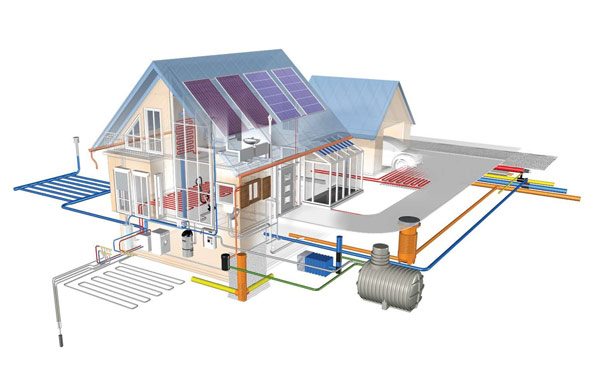

Система автономного водоснабжения

В ряде случаев (при нестабильной работе центрального водопровода) насосная станция может устанавливаться и как дублирующая система.

Система водоотведения

В неразрывной связке с водоснабжением нужно обустраивать и канализацию.

Как правило, водоотводящие трубы прокладывают:

  • В коридорах, подсобных помещениях, цехах, на чердаках и подвалах – открыто.
  • В жилых помещениях за фальш-панелями, плинтусами, в специальных каналах или с заделкой в несущие конструкции – скрыто.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

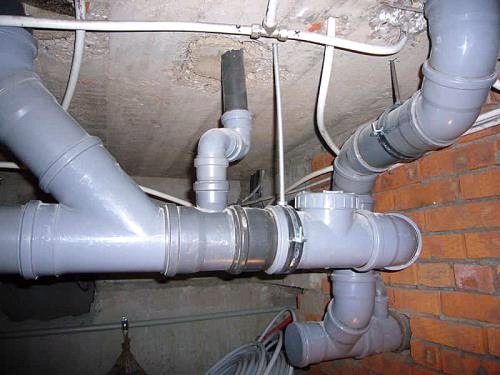

Открытая прокладка в подвале

При этом в ходе монтажа следует придерживаться таких рекомендаций:

  • При скрытой прокладке канализации из полимерных труб нужно учитывать механическую стойкость деталей и не подвергать их деформирующим и разрушающим нагрузкам.
  • Вертикальные участки трубопровода (стояки) размещаем в специальных нишах, исключая механические воздействия. Лицевая часть ниши должна быть закрыта съемной панелью, обеспечивающей доступ к стояку для ревизии и ремонта.
  • Отверстия в перекрытиях, через которые проходят трубы, необходимо заделать цементным раствором. Для более качественной герметизации сама труба при этом оборачивается рулонным гидроизоляционным материалом.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

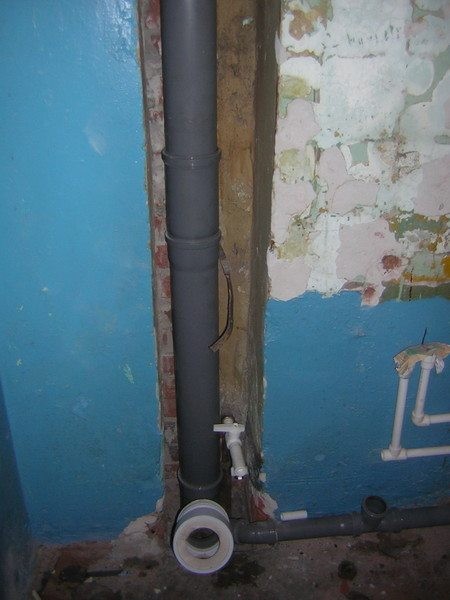

Правильный монтаж стояка в нише

  • Верхняя часть стояка выводится на кровлю в виде вентиляционного канала. Оптимальная высота подъема вентиляционной трубы для неэксплуатируемых плоских и скатных кровель составляет около 20 см.
  • При скрытой прокладке трубопроводов необходимо предусмотреть монтаж ревизионных люков. Площадь люка должна составлять не более 0,1м2.
  • Расстояние между ревизиями зависит от типа сооружения. В жилых домах обычно устанавливают по одной ревизии на участок от 15 (диаметр трубы до 50 мм) до 20 (диаметр 150 мм и более) метров.

Внутренний водопровод и канализация зданий: нормативы, проектирование и практическая реализация

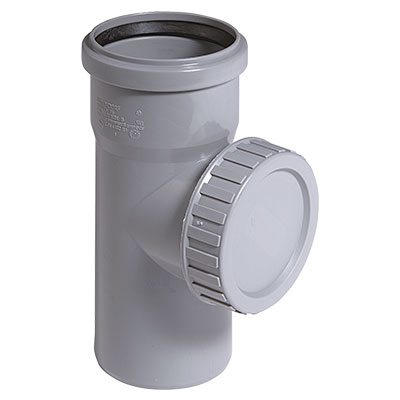

Ревизия внутренней канализации

Вывод

Кроме приведенной выше информации СНиП на внутренние сети водопровода и канализации также содержит сведения о различных деталях обустройства и нюансах функционирования данных систем. Вот почему перед началом работ мы рекомендуем не только внимательно просмотреть видео в этой статье, но и досконально изучить полные версии всех упомянутых выше нормативных документов.

Только при соблюдении изложенных в них требований можно гарантировать стабильную работу спроектированных коммуникаций.
