Вездеход переломка на ободрышах

0 361

Самодельный вездеход преломка на шинах ободрышах: подробное описание с фото всех этапов работ, а также видео испытаний вездехода на суше и воде.

Умелец Эдуард Мурашов построил вездеход своими руками всего за 6 месяцев, работы проделано очень много, донором послужил купленный автомобиль Ока, рама и все крепления сварены самостоятельно, узел перелома рамы сделан из поворотного кулака переднего моста Уаза, из покрышек вырезаны ободрыши.

Все этапы работ по сборке вездехода показаны на этих фотографиях.

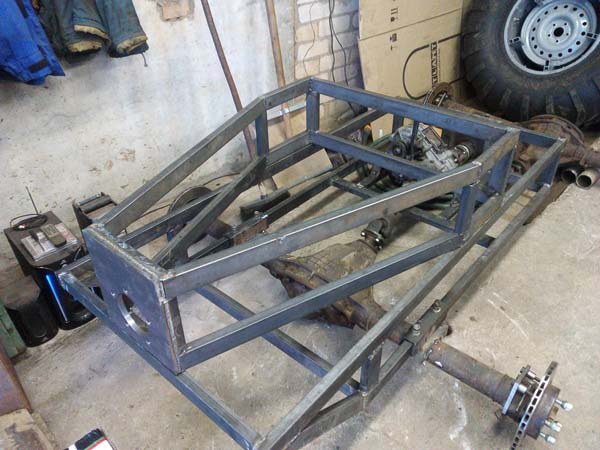

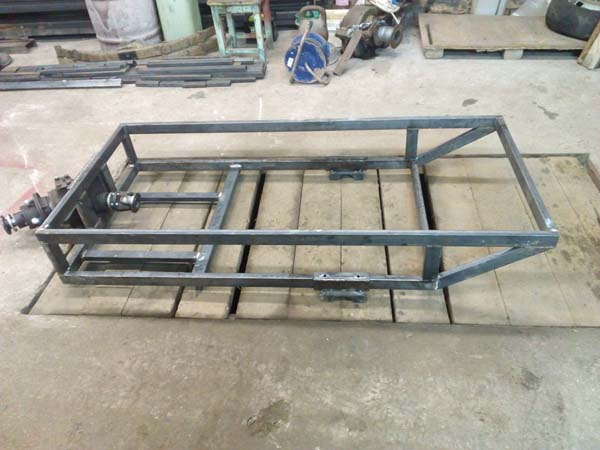

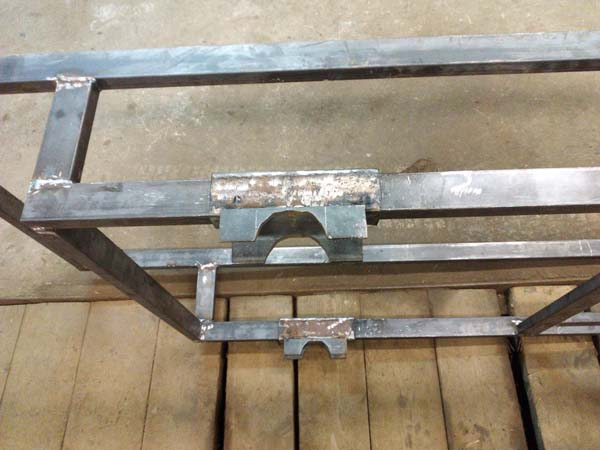

Из профильной трубы сварена передняя часть рамы.

Вездеход переломка на ободрышах

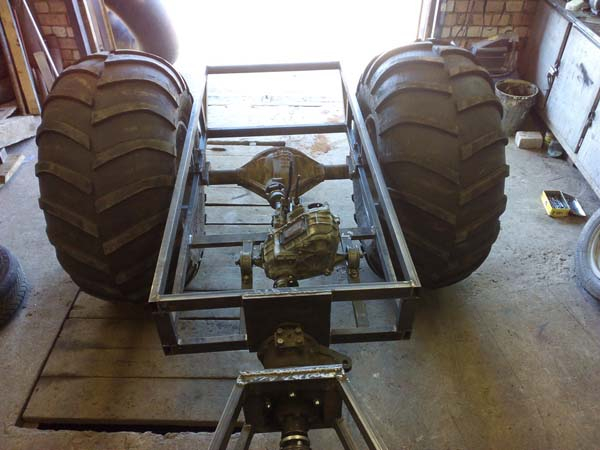

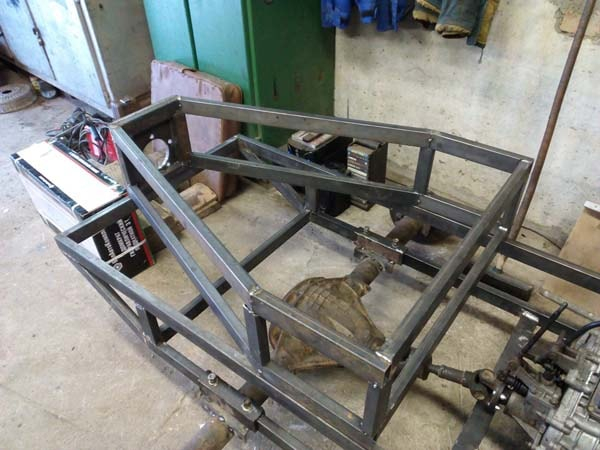

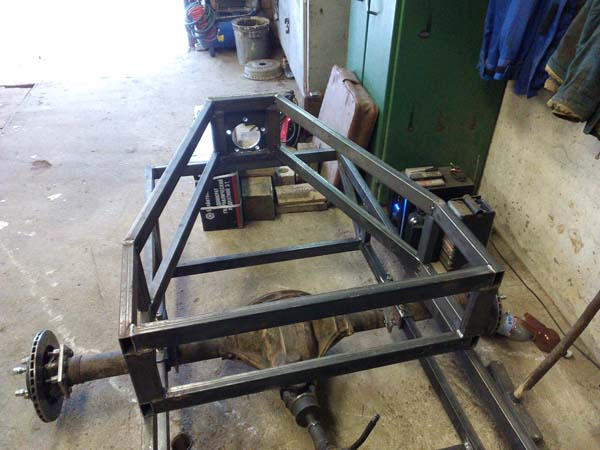

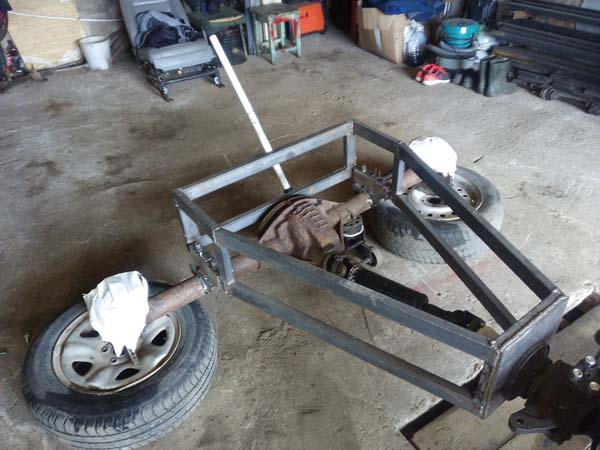

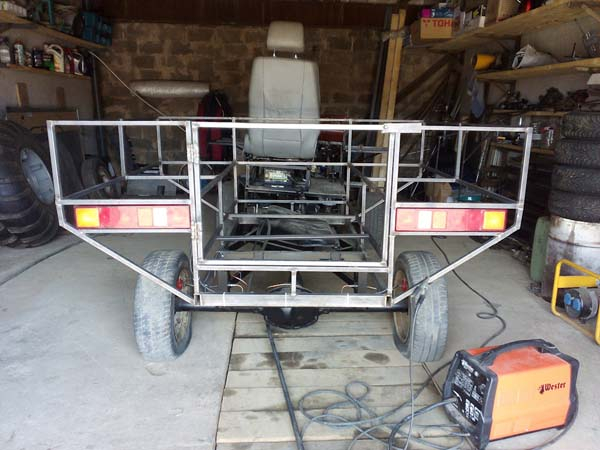

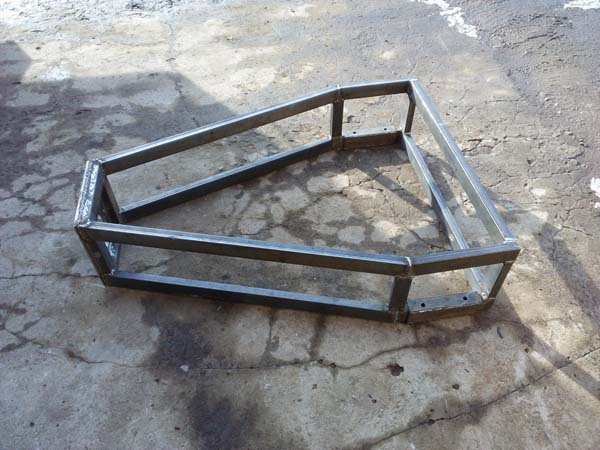

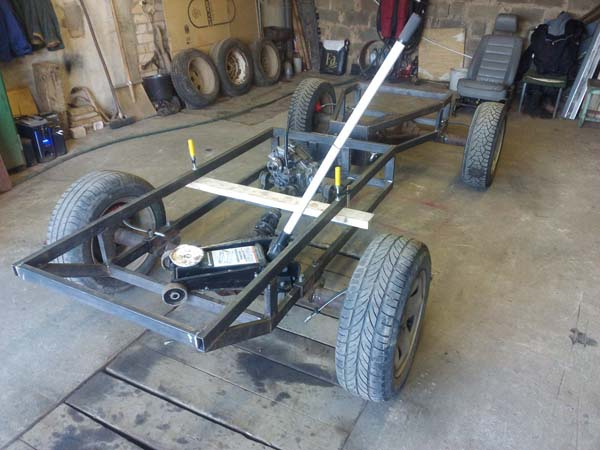

Затем задняя часть переломной рамы.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

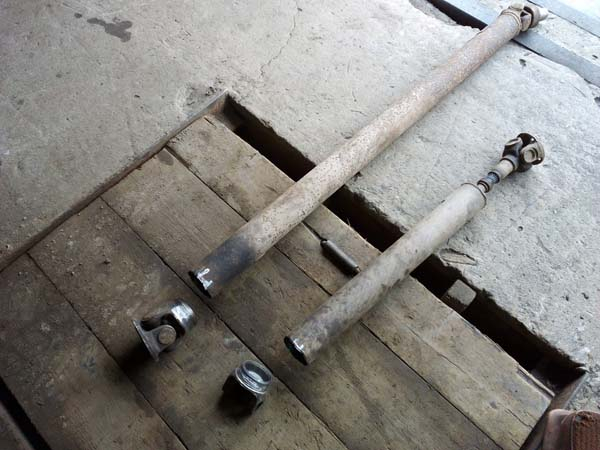

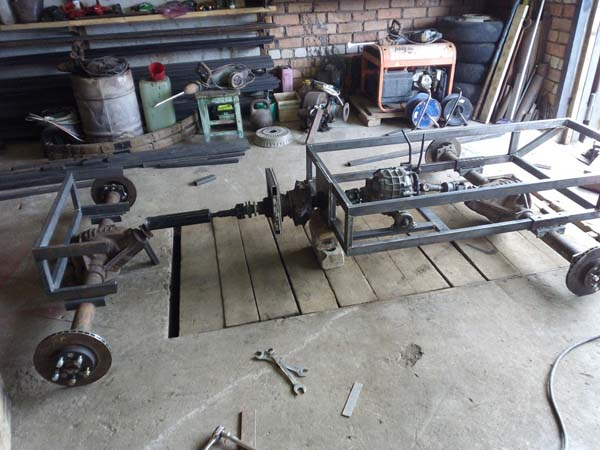

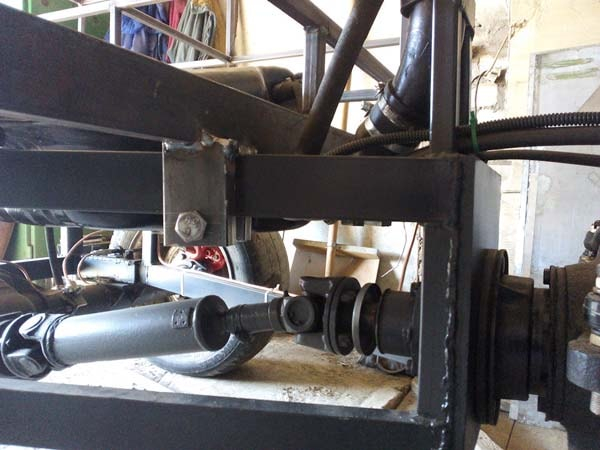

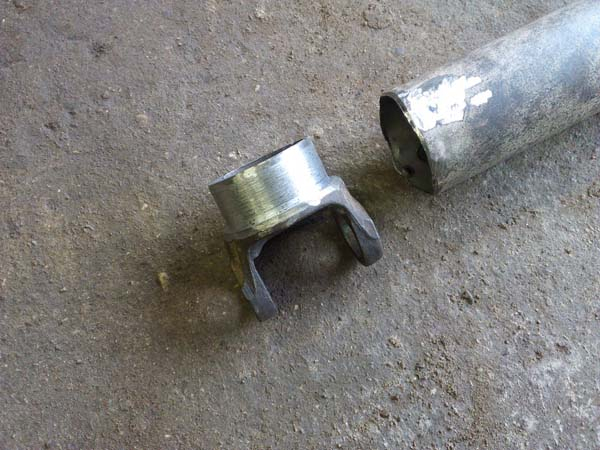

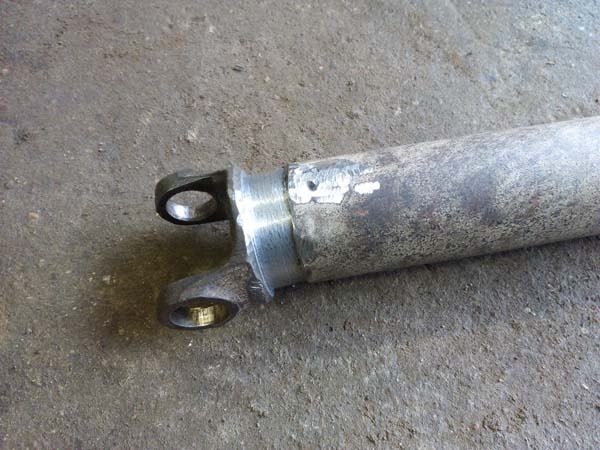

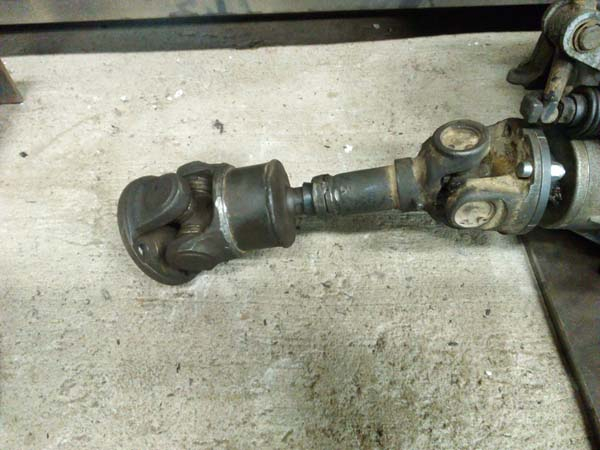

Доработка карданных валов.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

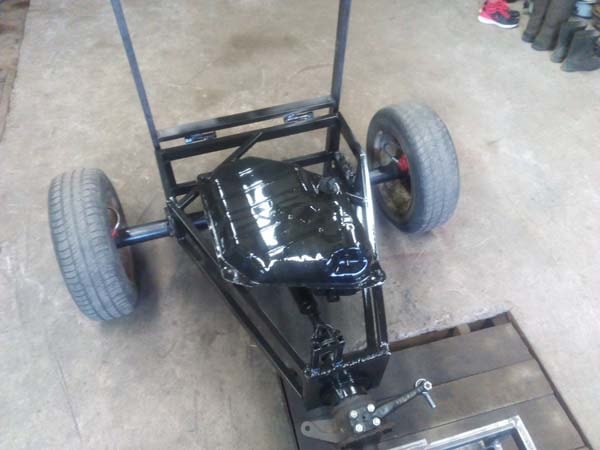

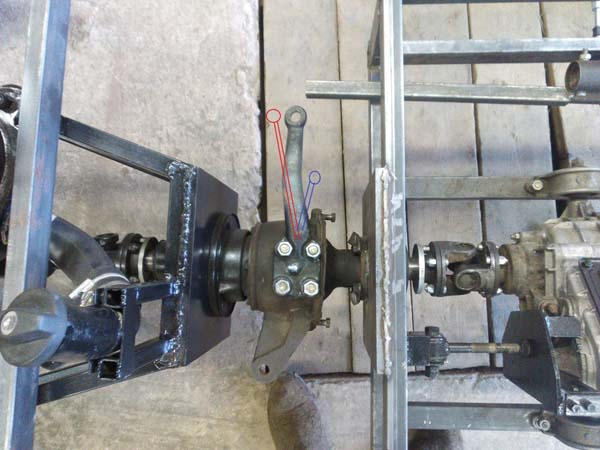

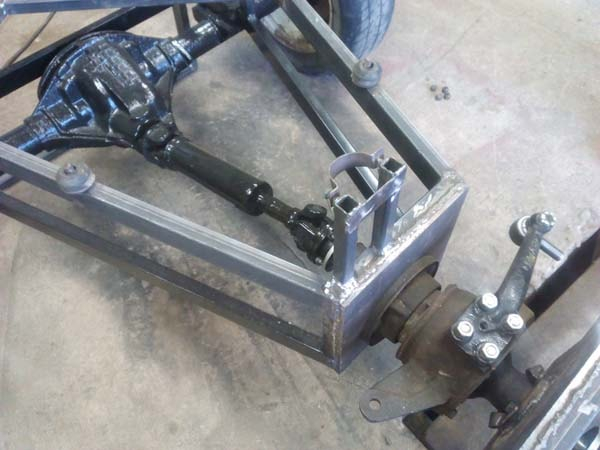

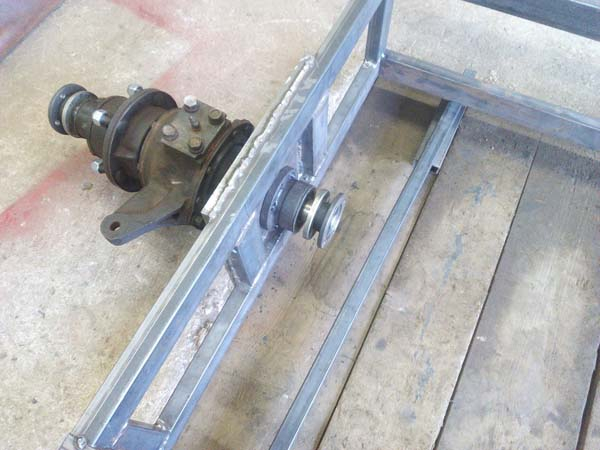

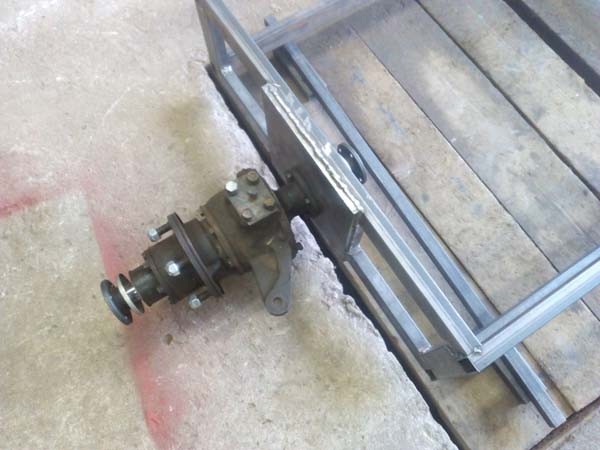

Узел перелома рамы сделан из поворотного кулака Уаза.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

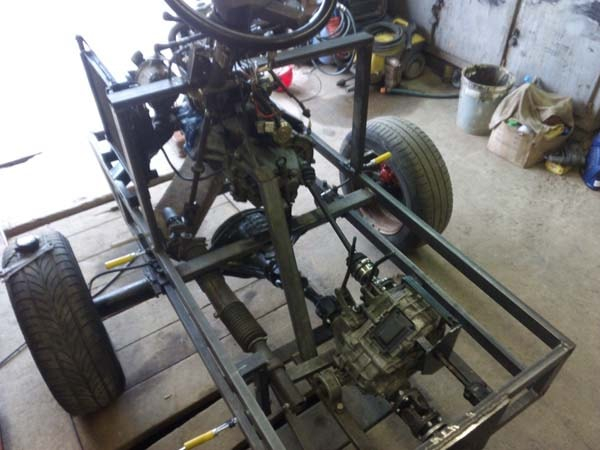

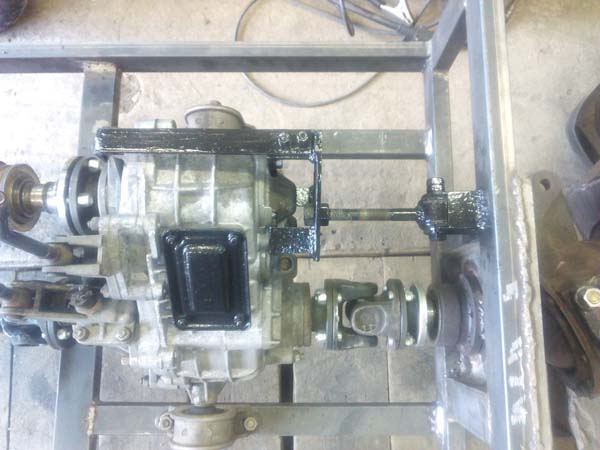

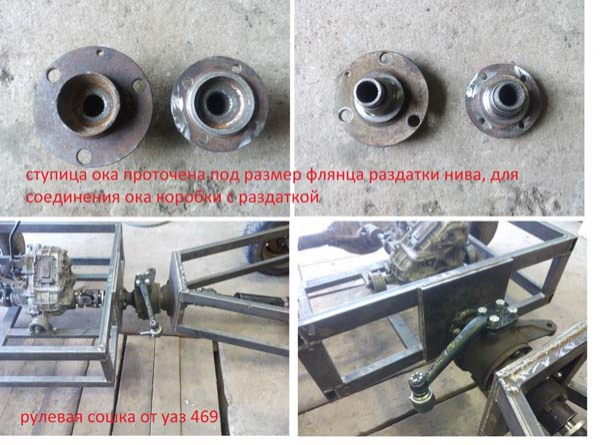

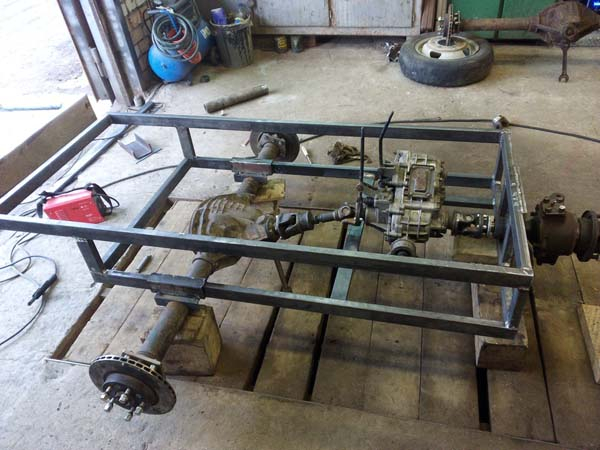

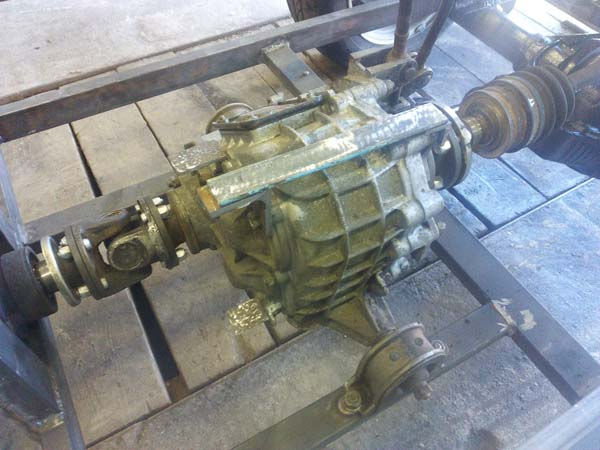

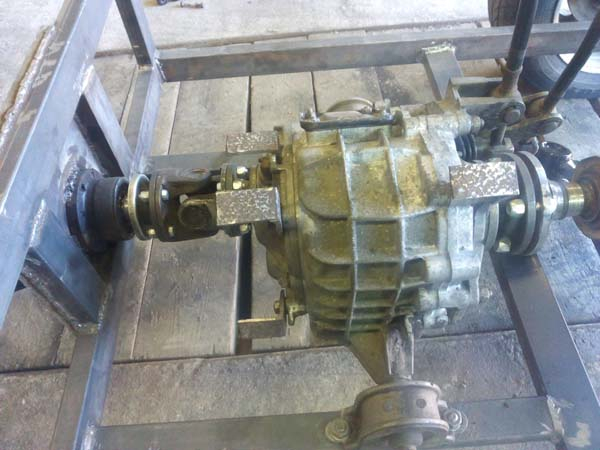

Установка раздаточной коробки от Нивы.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

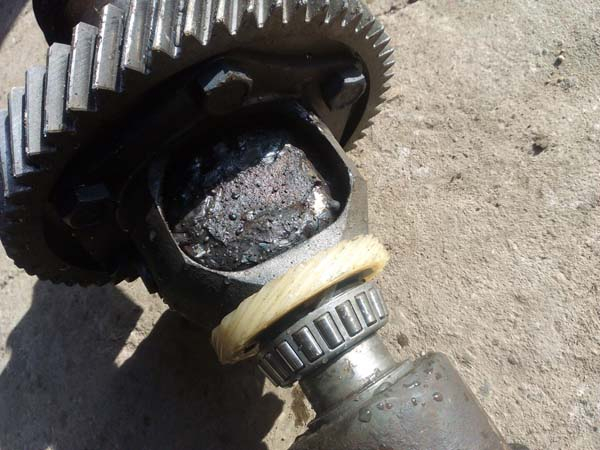

Дифференциал в коробке Оки заварен, чтобы передавать крутящий момент на раздаточную коробку.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

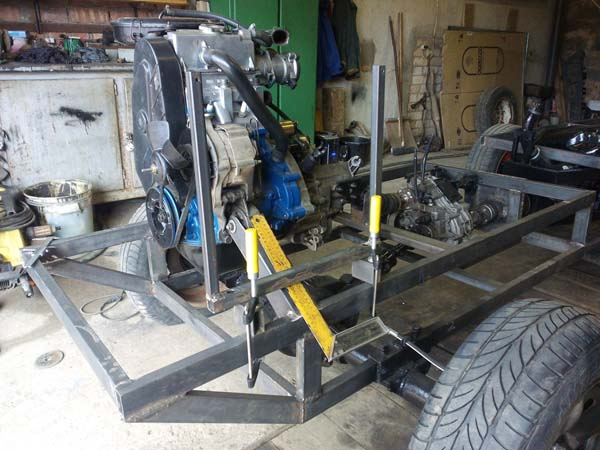

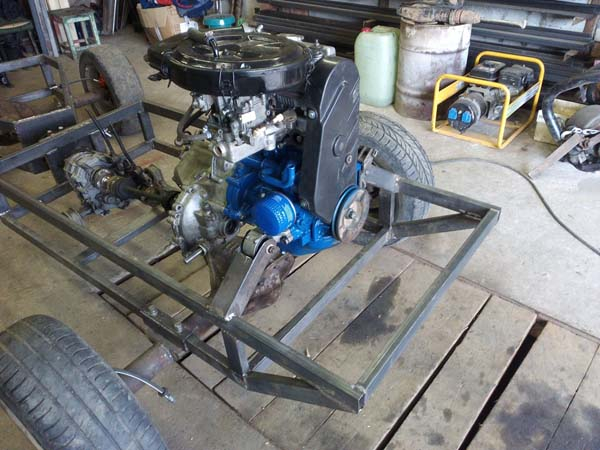

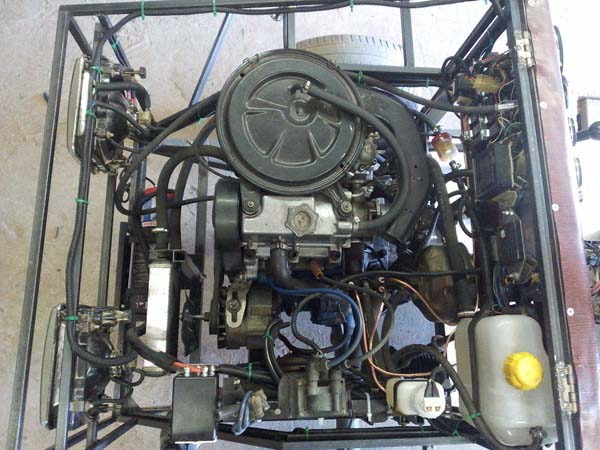

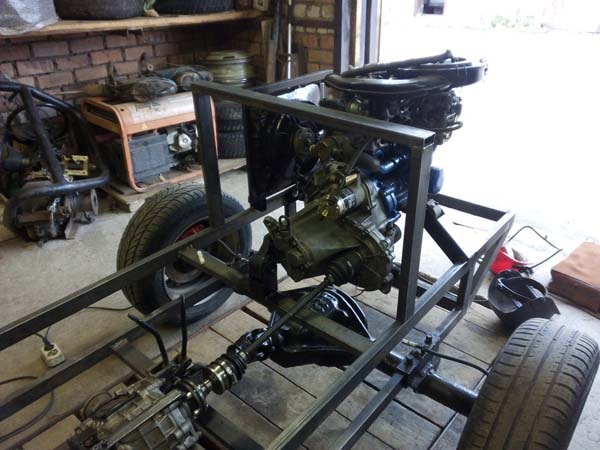

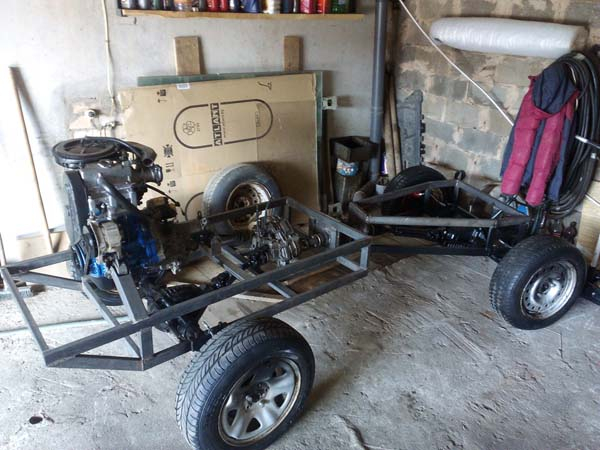

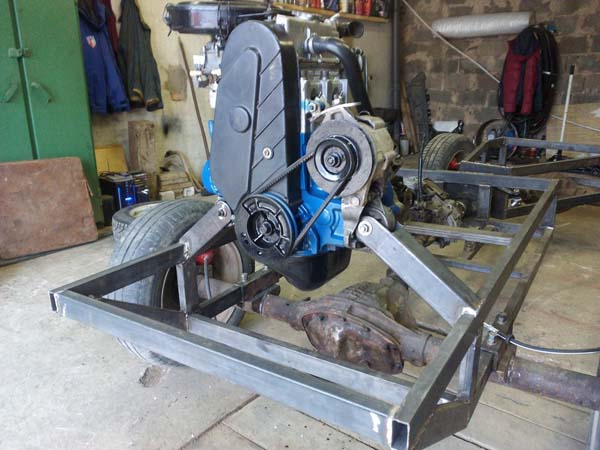

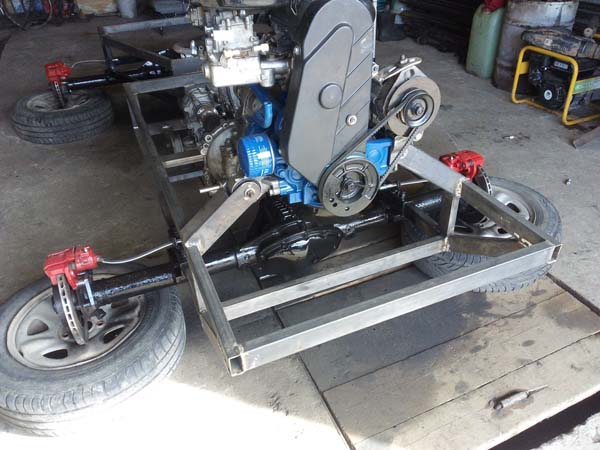

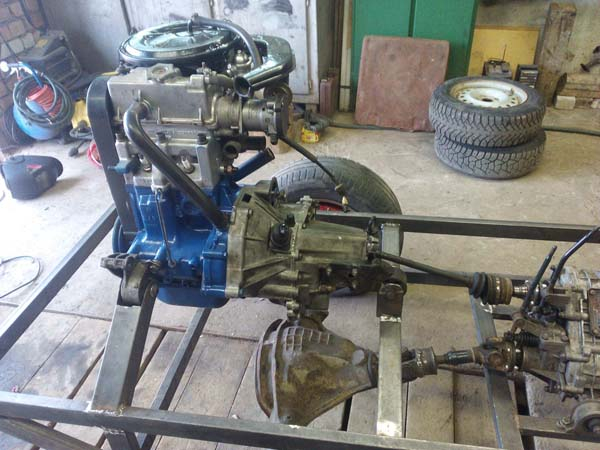

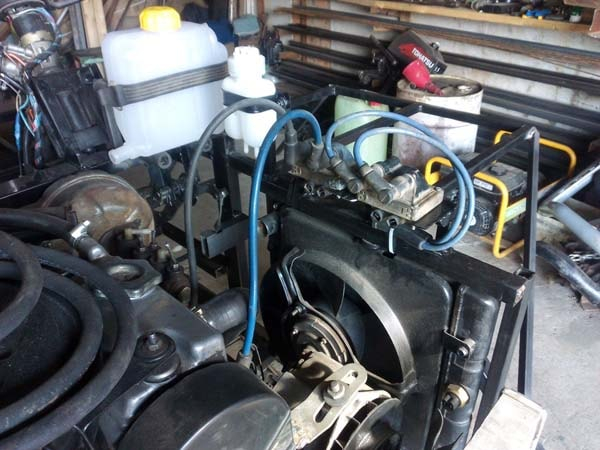

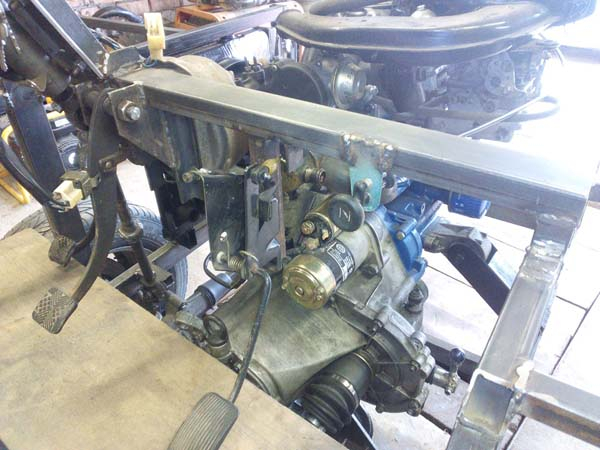

Следующий этап установка двигателя и изготовление под него креплений. Двигатель Ока 0,7 л мощность 33 л.с.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

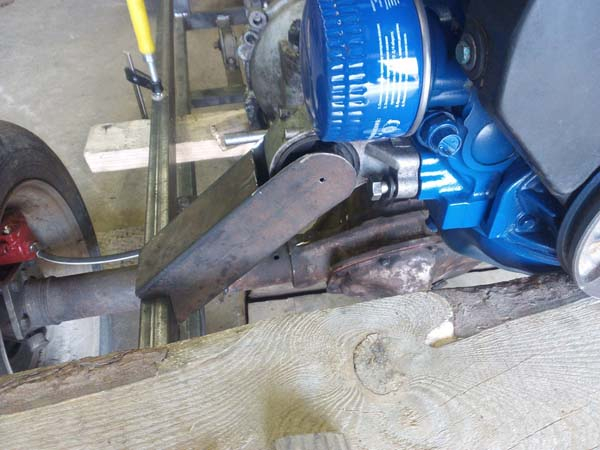

Сделаны крепления под двигатель и коробку.

Вездеход переломка на ободрышах

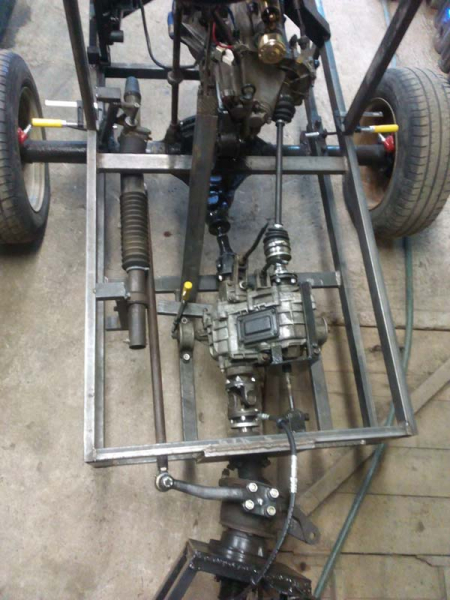

Поворот вездехода осуществляется поворотом одной части рамы относительно второй.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

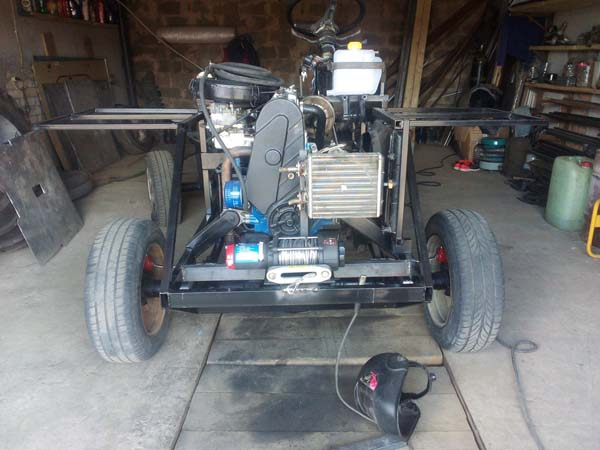

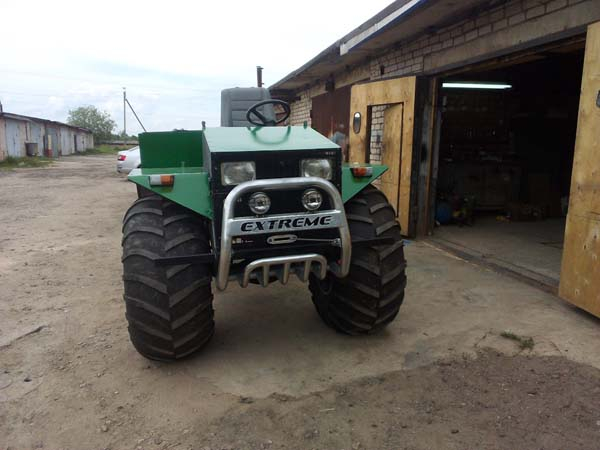

На передний бампер установлена лебёдка от квадроцикла.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

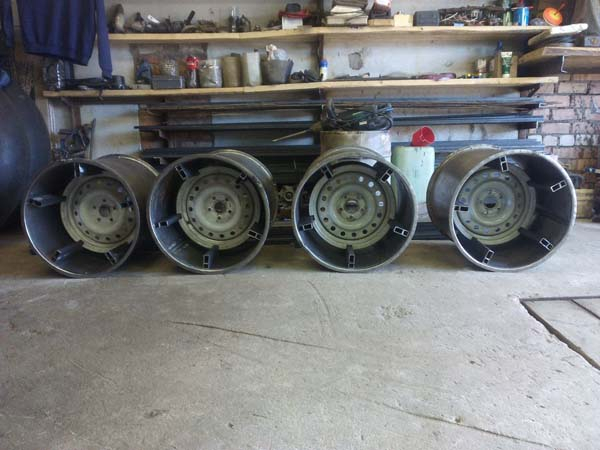

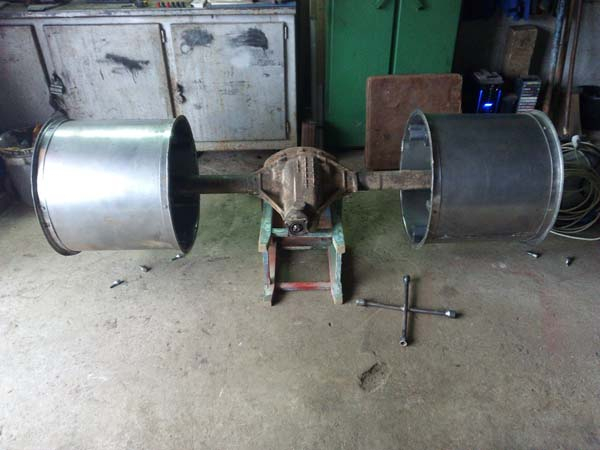

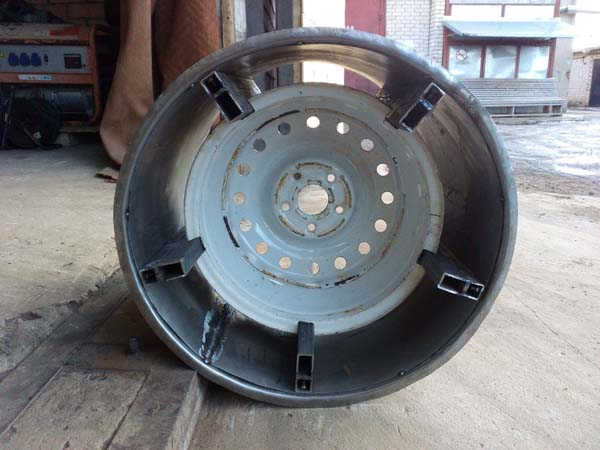

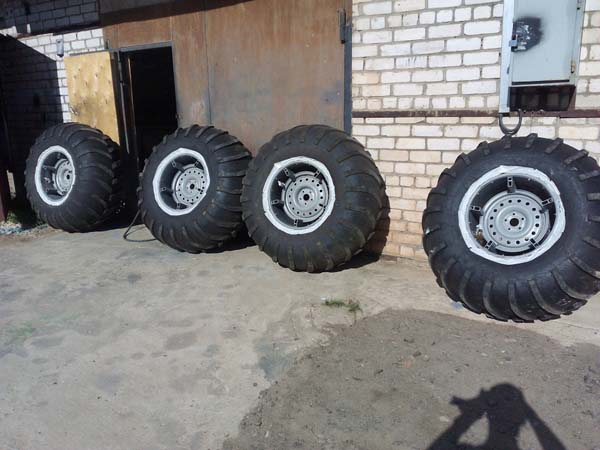

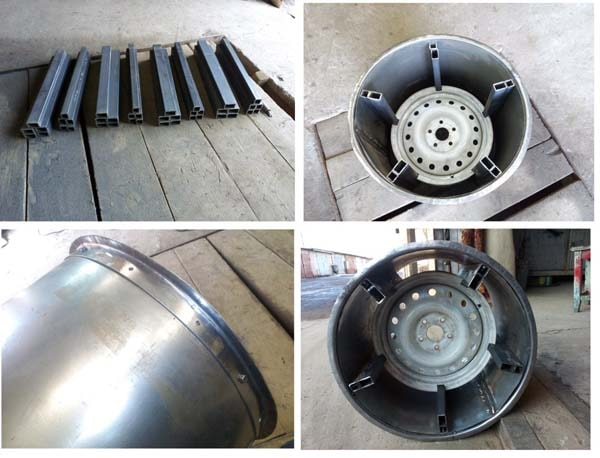

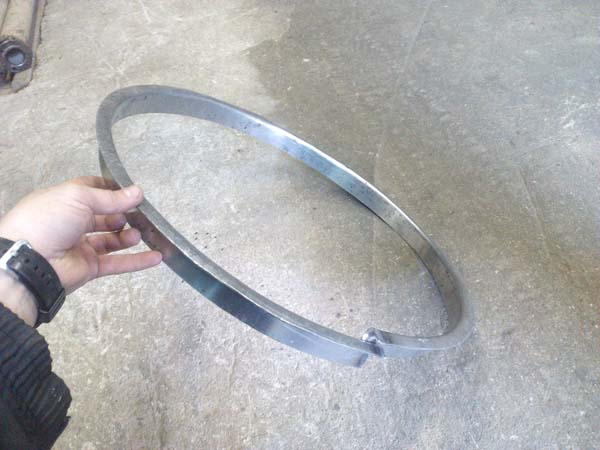

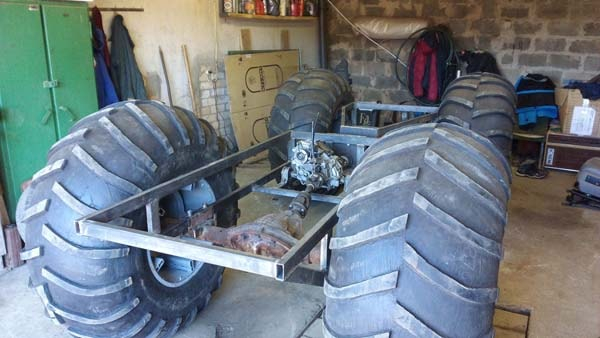

Изготовлены колёсные диски.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

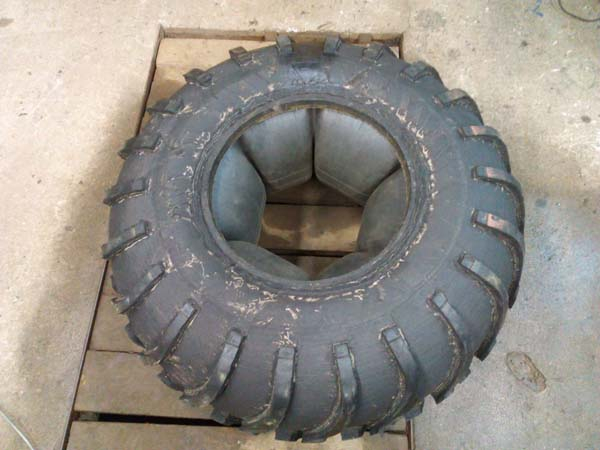

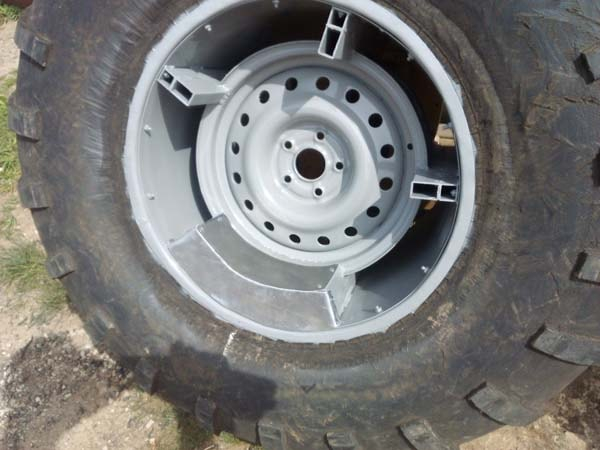

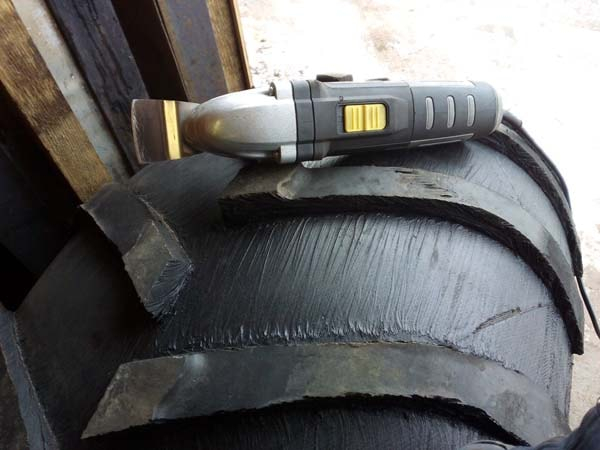

Из покрышек вырезаны ободрыши.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Автор предусмотрел и сделал защиту для соска камеры.

Вездеход переломка на ободрышах

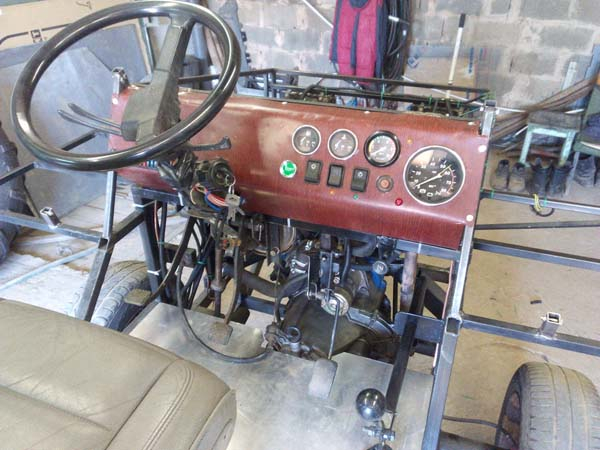

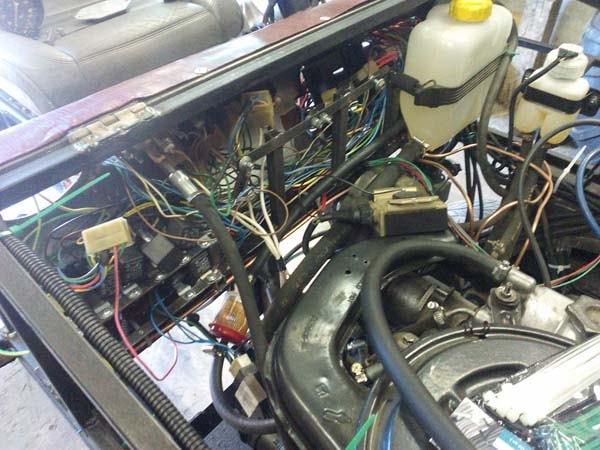

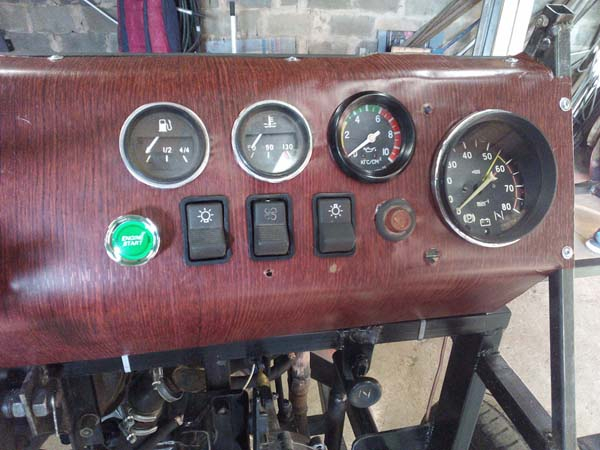

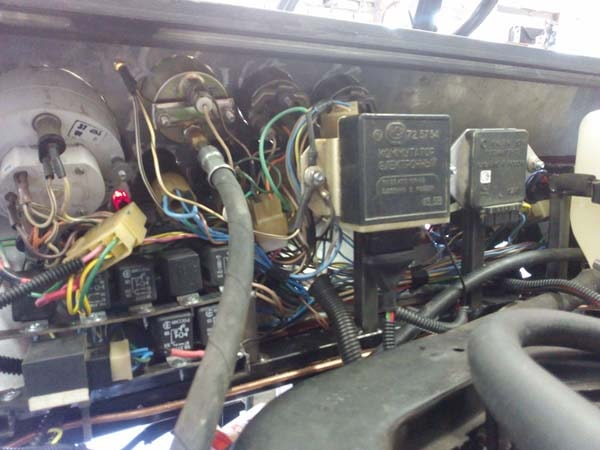

Продолжаются работы по сборке кузова, вмонтирована панель приборов.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

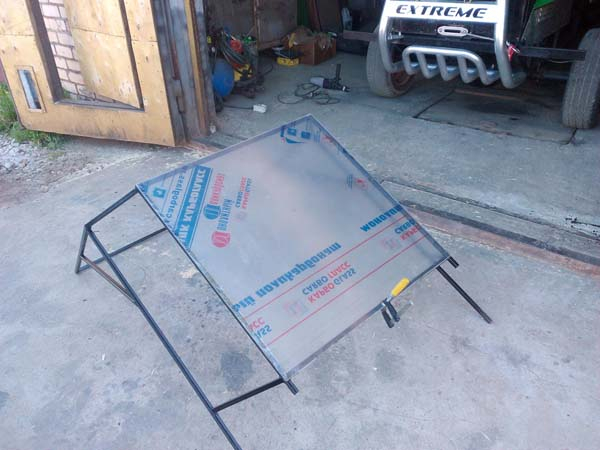

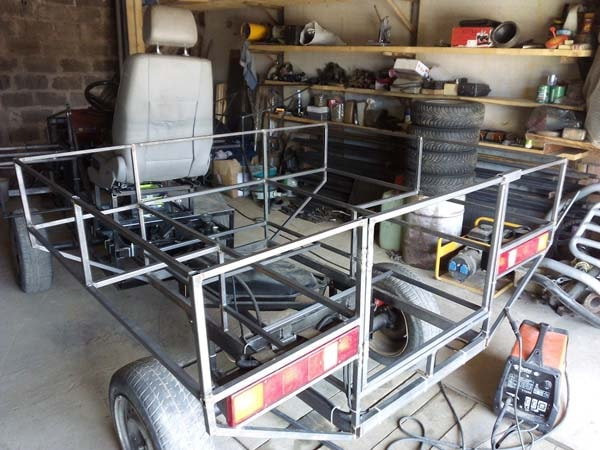

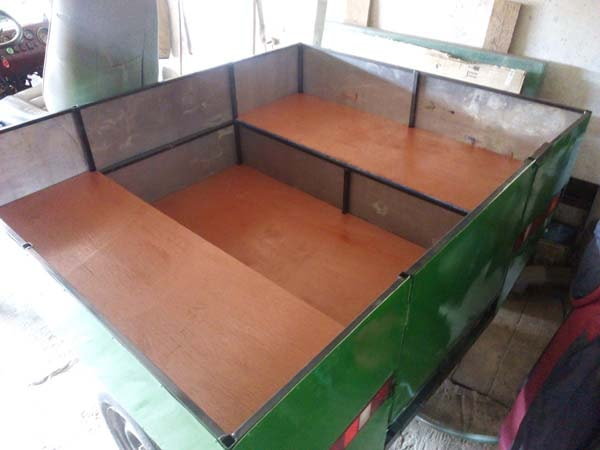

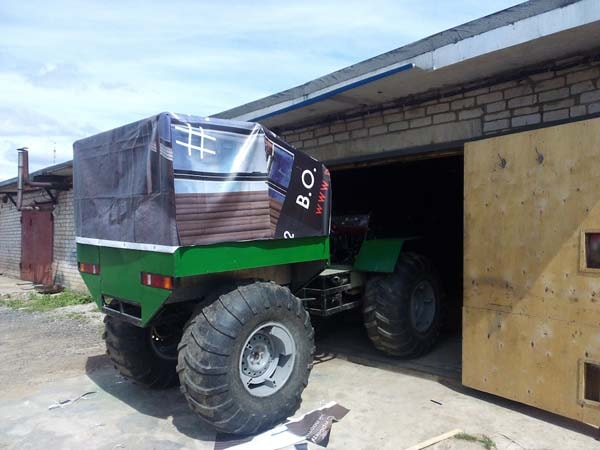

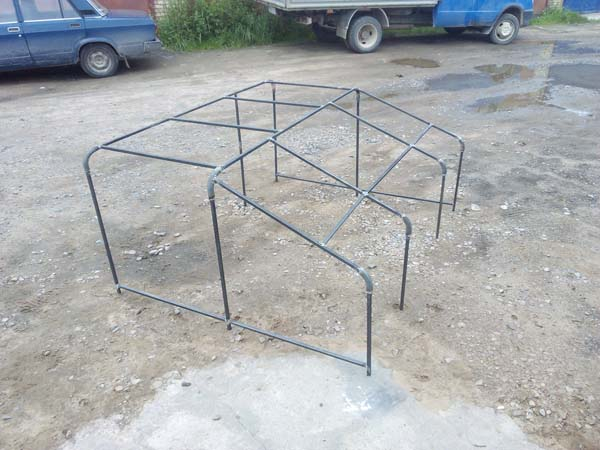

Изготовление тента для тележки.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

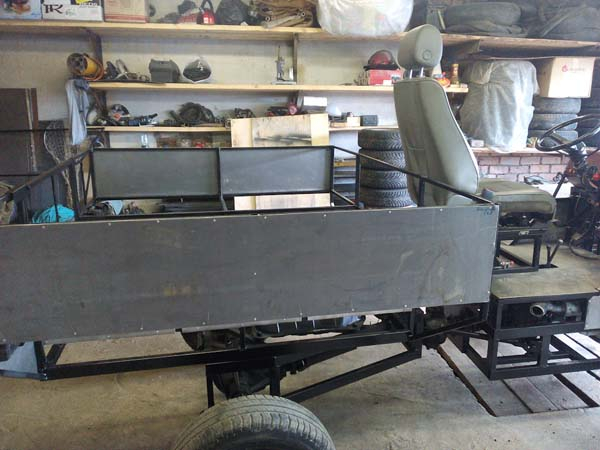

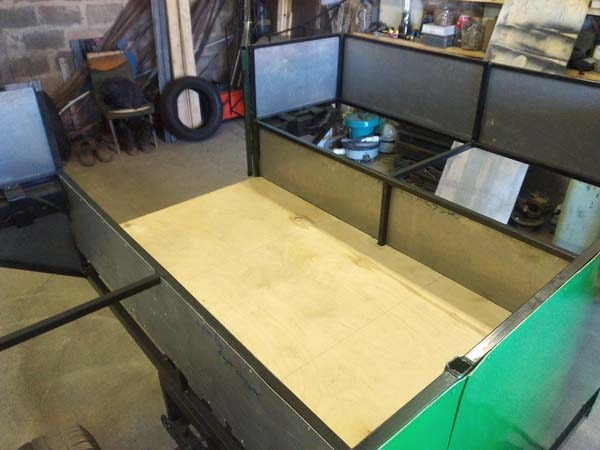

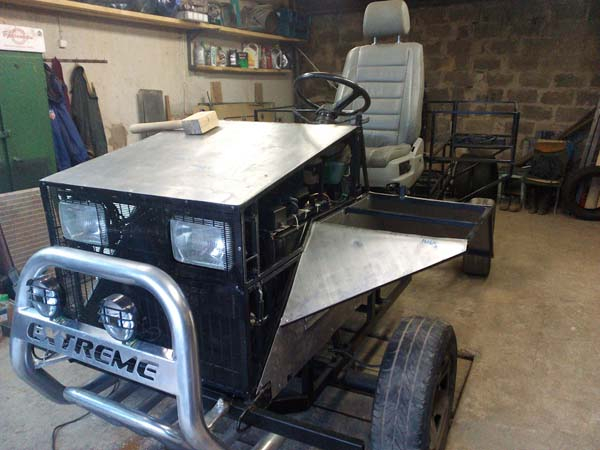

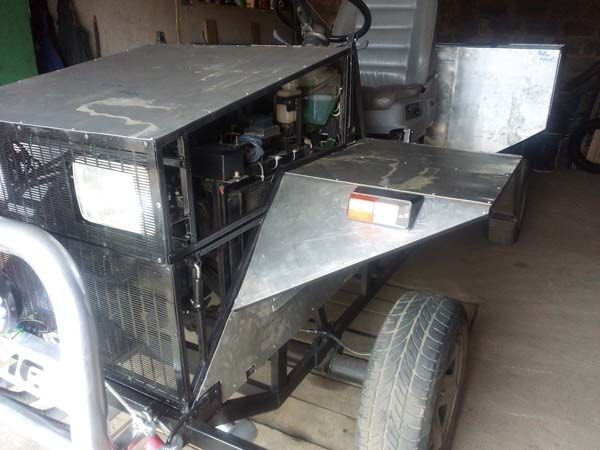

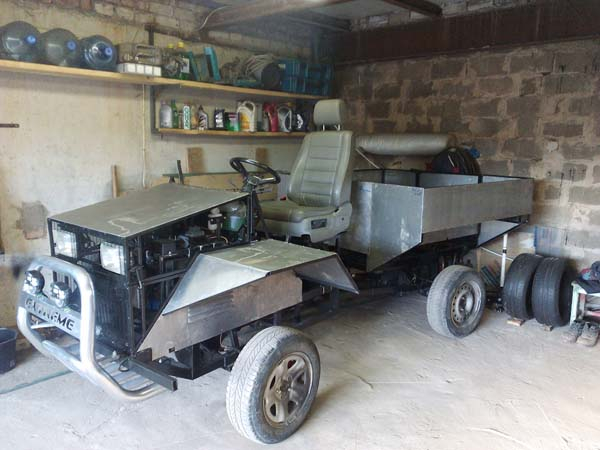

Кузов обшивается листовым алюминием.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

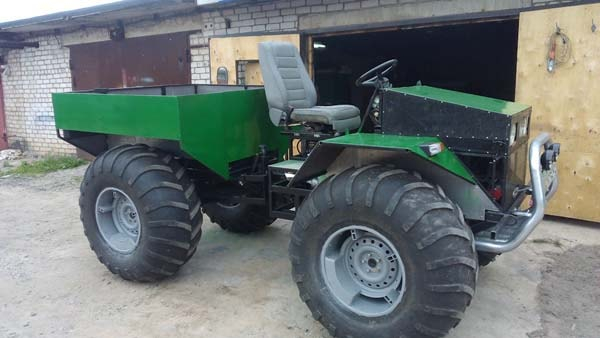

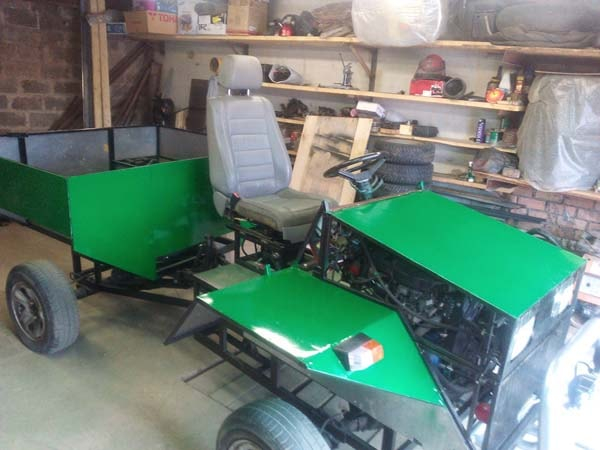

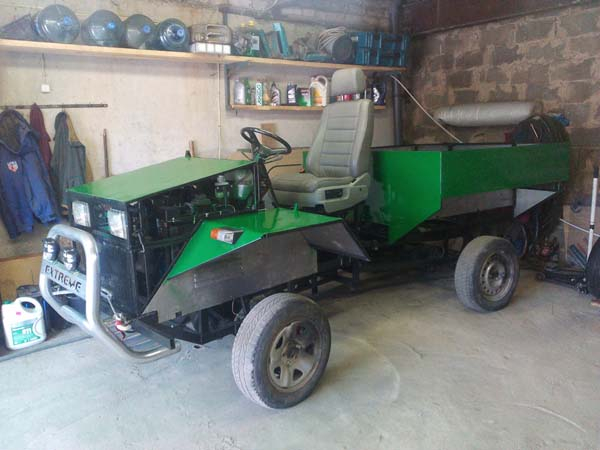

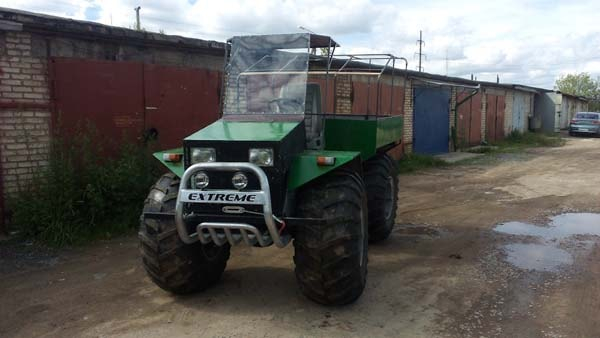

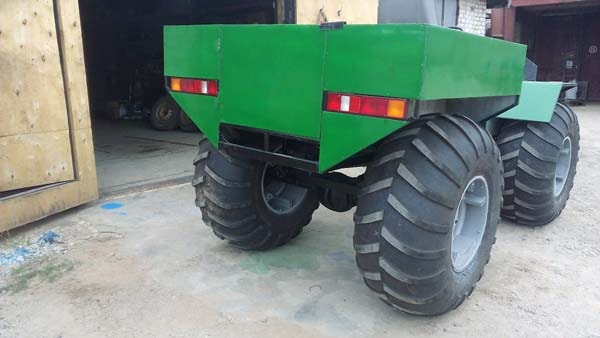

После покраски.

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

Вездеход переломка на ободрышах

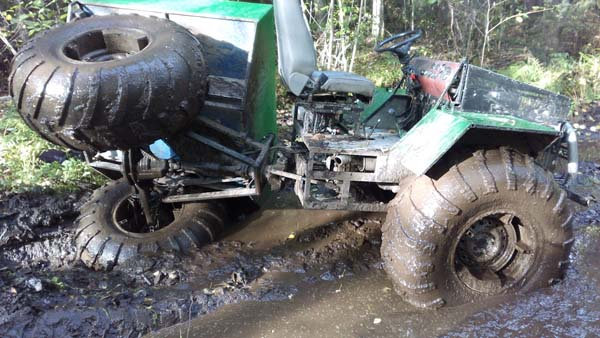

Рекомендую посмотреть видео где показаны возможности вездехода.

Видео: заплыв вездехода.

Вездеход плывёт.

Автор самодельного вездехода: Эдуард Мурашов.
