Самодельный ветрогенератор сделанный своими руками Игорем Терещуком: фото изготовления, описание и видео.

С ростом цен на электроэнергию, тема альтернативной энергии становится всё более актуальной. Чтобы не зависеть от энергетических компаний и не переплачивать за электричество, народные умельцы изобретают самые разнообразные конструкции самодельных ветрогенераторов.

И на этот раз мы рассмотрим конструкцию аксиального ветрогенератора которой смастерил Игорь Терещук.

Основа самоделки — аксиальный генератор, который состоит из статора с катушками залитыми эпоксидной смолой, и ротора с неодимовыми магнитами.

Ветрогенератор своими руками: фото и описание

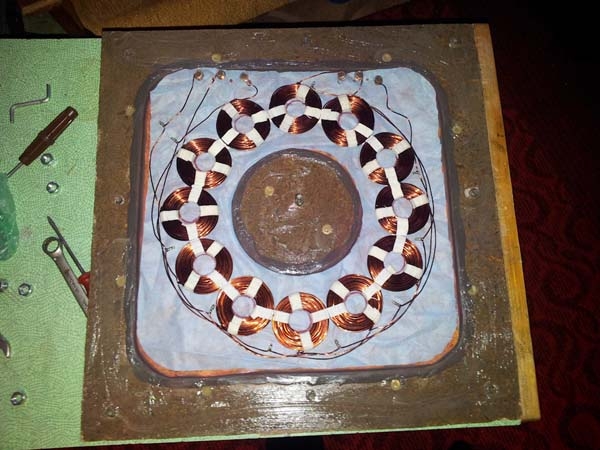

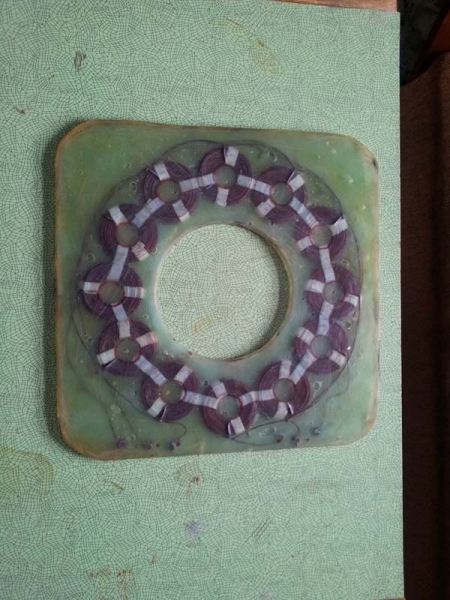

Авто изготовил статор.

Ветрогенератор своими руками: фото и описание

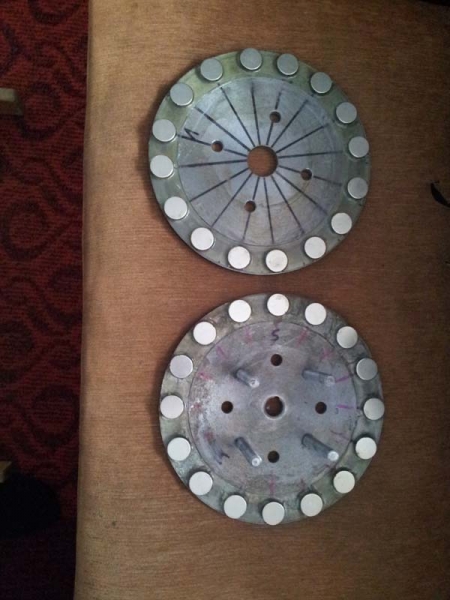

Затем, изготовил ротор, который состоит из двух частей,.

Ветрогенератор своими руками: фото и описание

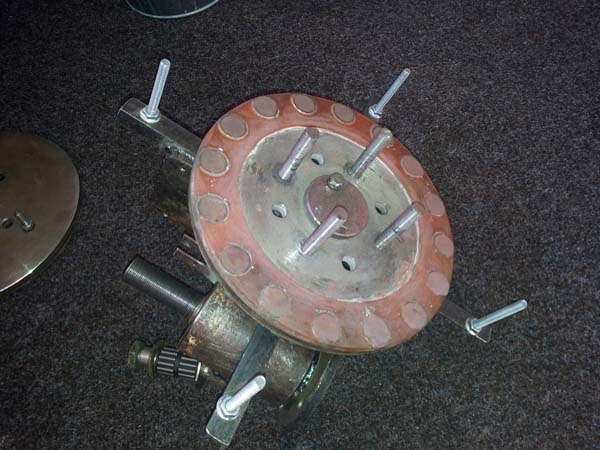

Магниты также заливаются эпоксидной смолой.

Ветрогенератор своими руками: фото и описание

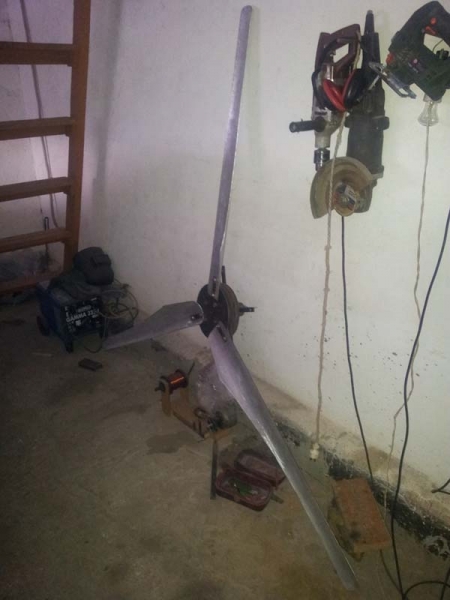

Изготовлен трёхлопастный винт.

Ветрогенератор своими руками: фото и описание

Ветрогенератор своими руками: фото и описание

Ветрогенератор своими руками: фото и описание

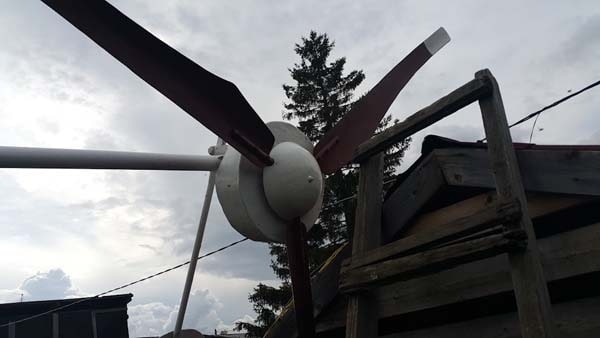

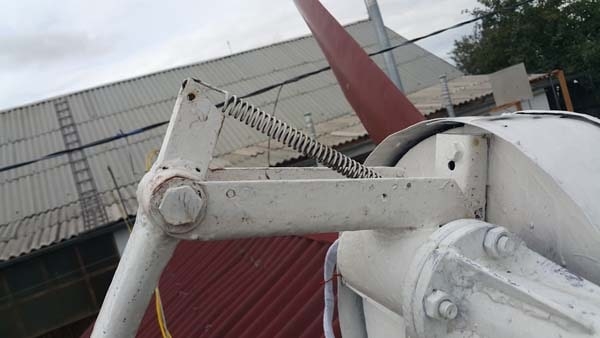

Для защиты от ураганного ветра, сделан складывающийся хвостовик.

Ветрогенератор своими руками: фото и описание

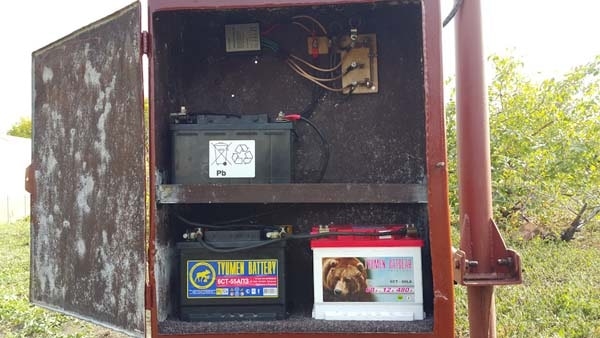

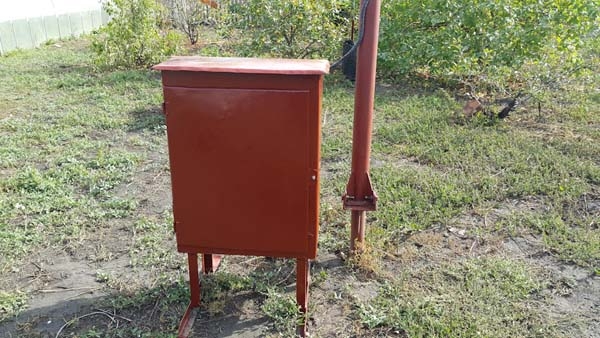

Под мачтой ветрогенератора, установлен ящик с аккумуляторами и контроллером зарядки.

Ветрогенератор своими руками: фото и описание

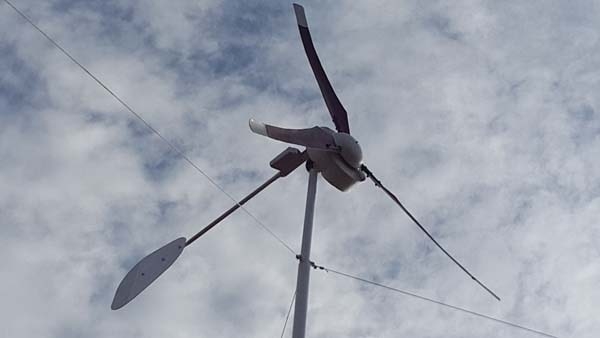

В итоге, самодельный ветрогенератор начинает заряжать аккумуляторы при ветре 2,5-3 м/с, пик мощности приходится на 5-6 м/с, а уже при 8 м/с он уходит в защиту, чтоб не сжечь контроллеры и не разлететься на куски. Мощность генератора составляет около 0,5 кВт.

К мини электростанции подключил уличное освещение во дворе, гаражные ворота, также поставил инвертор на 600 ват, когда отключают свет, подключаю освещение в доме.

Ветрогенератор своими руками: фото и описание

Видео: работа ветрогенератора.

Автор самоделки: Игорь Терещук.
