Сделал самодельный ветрогенератор с дисковым аксиальным генератором. Подробно показываю процесс изготовления.

.

Ветрогенератор своими руками

В основе самоделки использован трёхфазный аксиальный генератор с неодимовыми магнитами.

Далее смотрим фото. Начинаю с изготовления катушек для генератора.

Ветрогенератор своими руками (17 фото и описание изготовления)

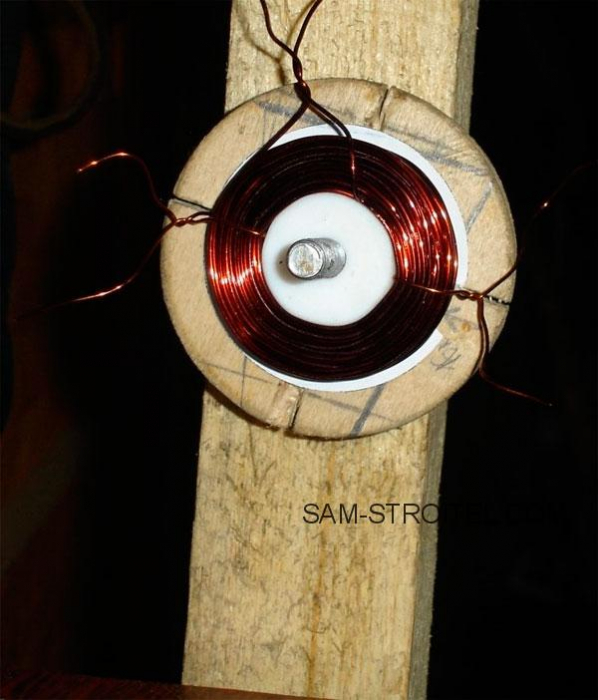

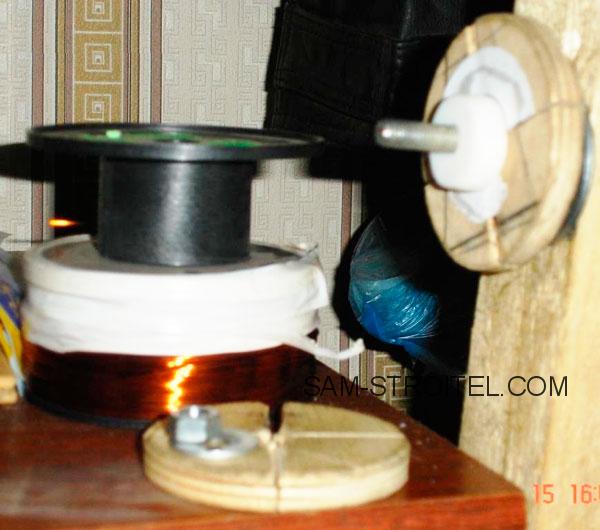

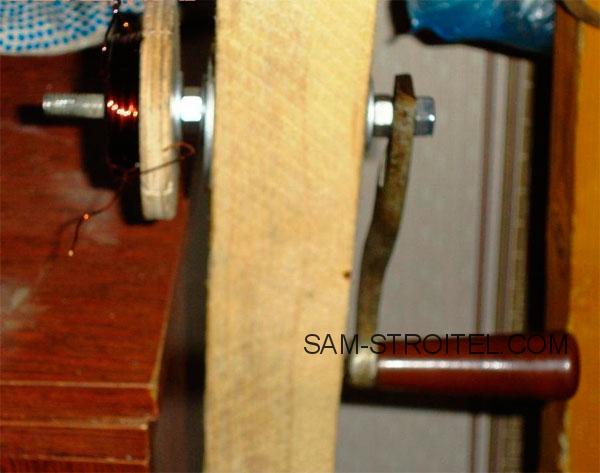

С помощью вот такого нехитрого приспособления намотал 12 катушек. Несмотря на то, что расчёт делался под провод размером в 1,06 миллиметра, при намотке был использован 0.9-миллиметровый провод. Так уж сложилось, что необходимого провода у меня тогда не оказалось. Именно поэтому между катушек осталось небольшое пространство.

Ветрогенератор своими руками (17 фото и описание изготовления)

Ветрогенератор своими руками (17 фото и описание изготовления)

Ветрогенератор своими руками (17 фото и описание изготовления)

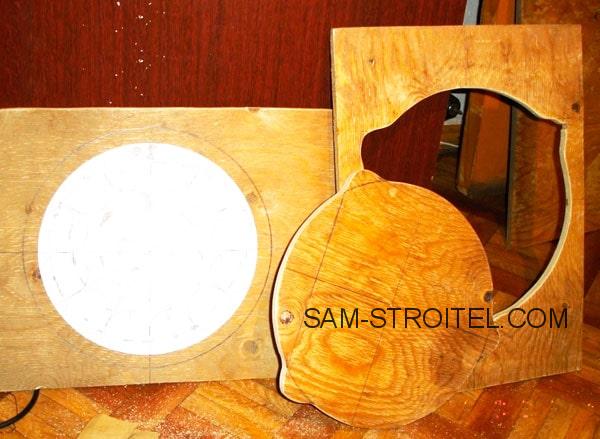

Формы под статор сделал из фанеры.

Ветрогенератор своими руками (17 фото и описание изготовления)

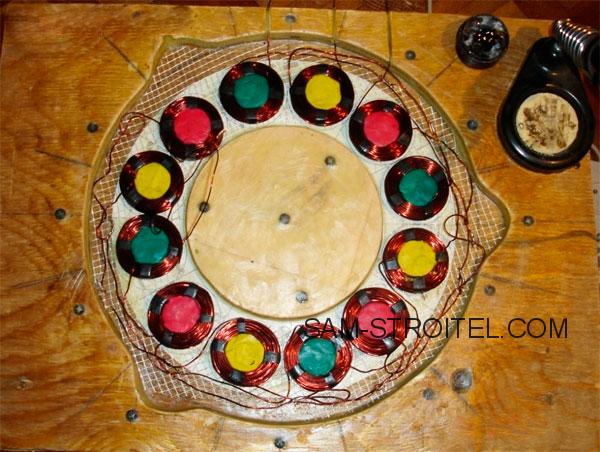

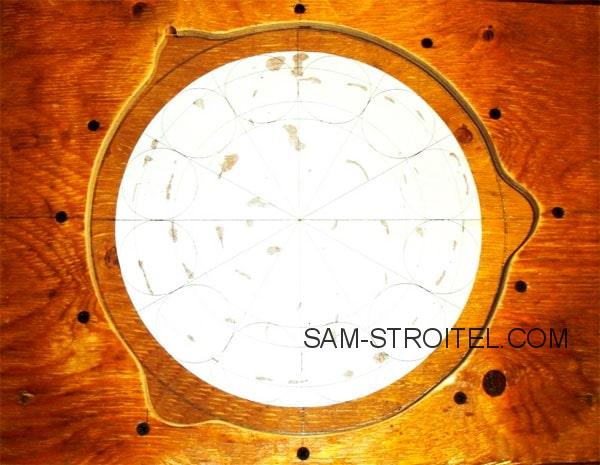

Расположил все катушки, форму предварительно обработал вазелином. Это нужно проделать, чтобы можно было с лёгкостью вытащить из формы отлитый статор. Катушки внутри залепил пластилином.

Ветрогенератор своими руками (17 фото и описание изготовления)

Распайку сделал соответствующим образом.

Ветрогенератор своими руками (17 фото и описание изготовления)

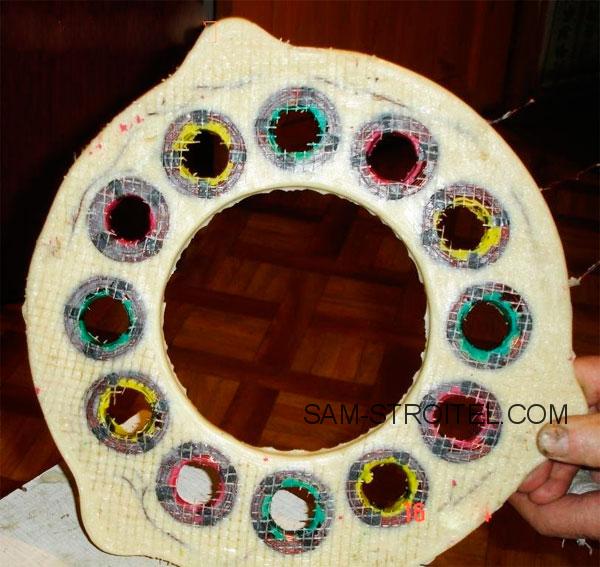

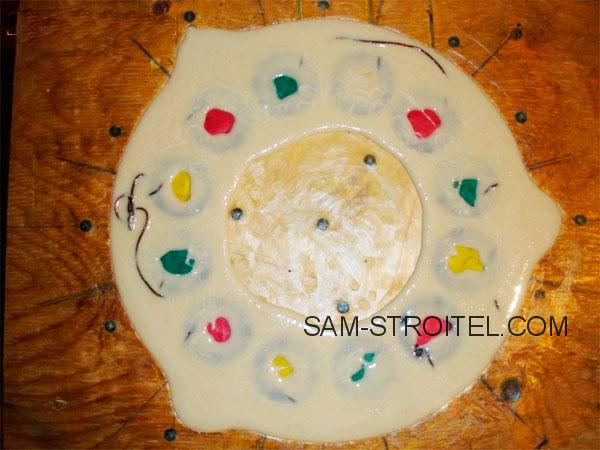

Развёл эпоксидную смолу, добавив 30 % талька. Наложил стеклянную сетку сверху катушек, а также на дно. Не использовал стеклоткань ввиду сложностей при работе с ней. Начал заливать статор, медленно подливая смолу (должны быть видны выходящие пузырьки, содержащие воздух).

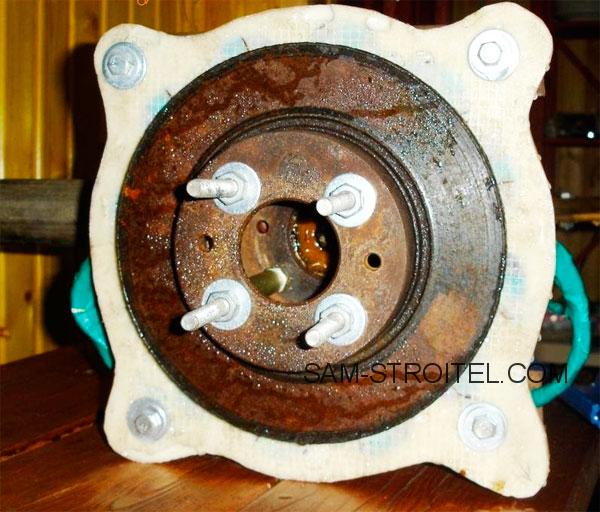

Чтобы притянуть крышку, провёл размещение таким образом, чтобы саморезы прошли через катушечное отверстие (чтобы исключить повреждения). Само же катушечное отверстие залепил пластилином для более качественного охлаждения. Когда пластилин высох, я его удалил. Через некоторое время с лёгкостью из формы извлёк готовый статор. Он был ровный и красивый.

Ветрогенератор своими руками (17 фото и описание изготовления)

Ветрогенератор своими руками (17 фото и описание изготовления)

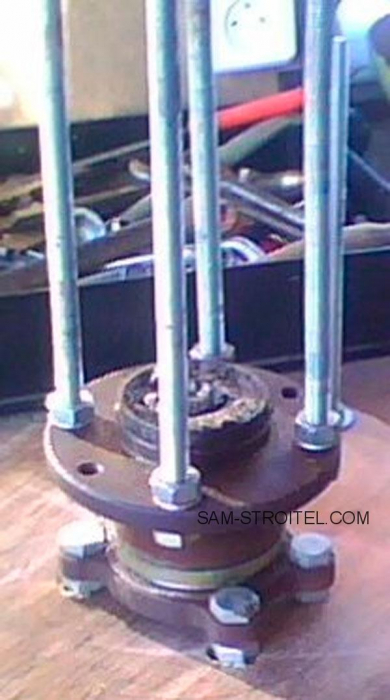

В качестве материала для ротора мне пригодилась задняя ступица, снятая с автомобиля ВАЗ-2108. Она недорогая, но при этом обладает достаточной мощностью. В автосервисе попросил тормозные диски от восьмёрки. У дисков диаметр составлял 24 см., толщина – 1 сантиметр. После шлифовки рабочей поверхности начал наклеивать неодимовые магниты.

Вначале использовал «Суперклей», после чего залил той же эпоксидной смолой.

Ветрогенератор своими руками (17 фото и описание изготовления)

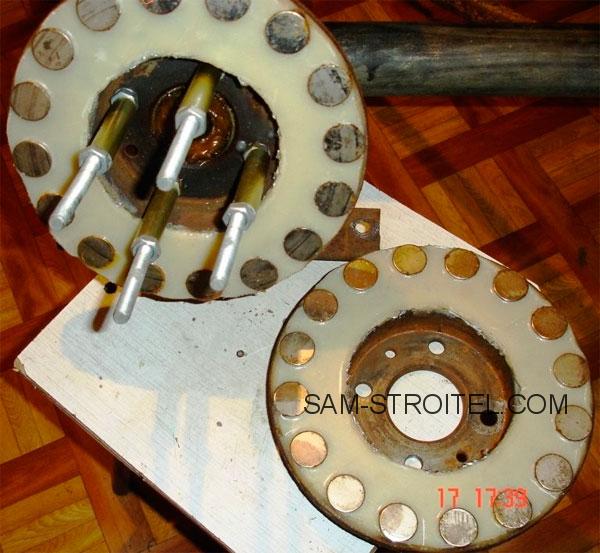

Ротор с магнитами залитыми эпоксидной смолой.

Ветрогенератор своими руками (17 фото и описание изготовления)

Ветрогенератор своими руками (17 фото и описание изготовления)

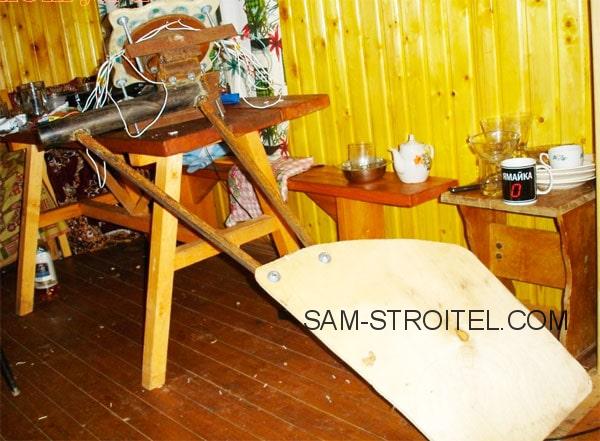

Сделал хвост ветряка.

Ветрогенератор своими руками (17 фото и описание изготовления)

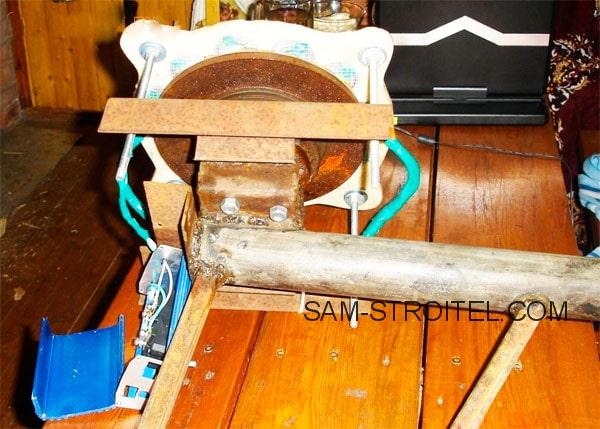

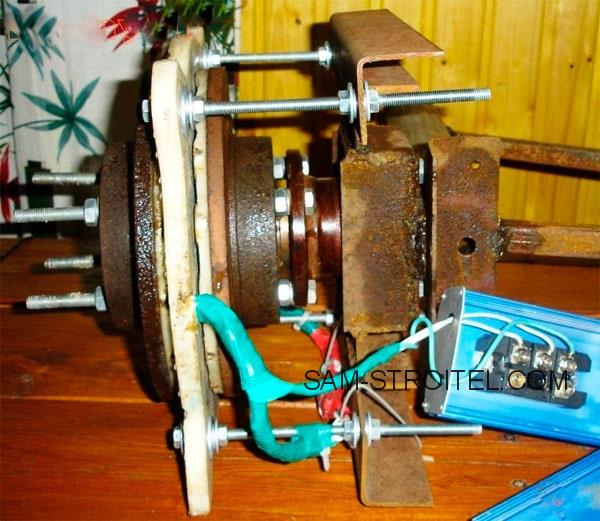

Генератор готов

Ветрогенератор своими руками (17 фото и описание изготовления)

Ветрогенератор своими руками (17 фото и описание изготовления)

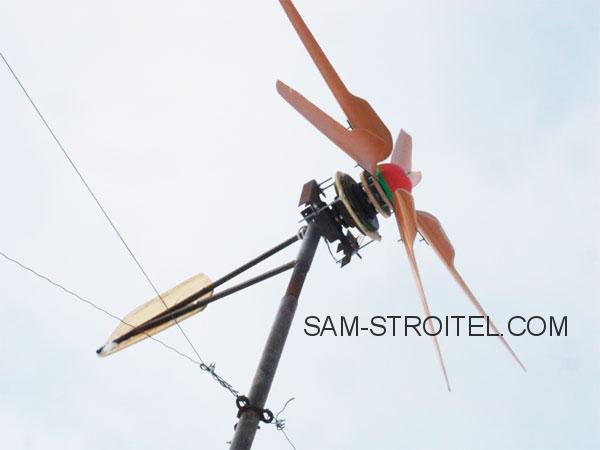

Лопасти ветрогенератора сделаны из ПВХ-труб (диаметр 16 см.). Конструировал также пятилопастные и трёхлопастные варианты, два варианта работали стабильно.

Ветрогенератор своими руками (17 фото и описание изготовления)

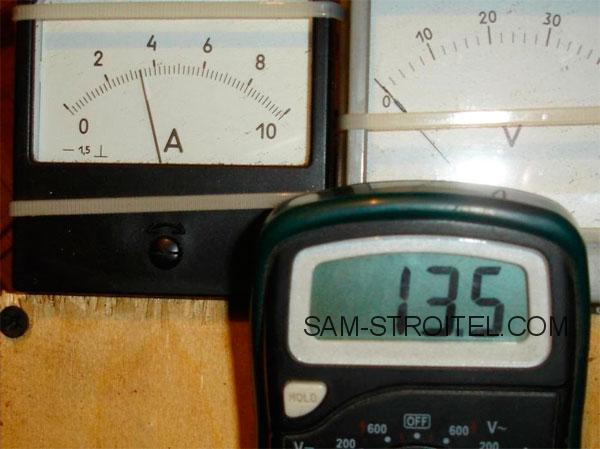

АКБ начинает заряжаться почти сразу же после вращения ветряка. Вращается он, кстати, даже от небольшого ветра. Несколько ампер от небольшого дуновения, а при слабых порывах – около пяти ампер. Нормальный ветер же даст целых десять ампер.

Итог: идея использования аксиального генератора вполне рабочая (АКБ заряжается даже на слабом ветру). Максимальный показатель на интенсивном ветру – 20 A.
