Ветрогенератор из мотор колеса: фото с описанием

0 78

Самодельный вертикальный ветрогенератор сделанный из мотор-колеса: фото ветряка с описанием.

Автор самоделки решил протестировать возможность использования мотор-колеса от велосипеда в качестве ветрогенератора.

Мотор-колесо для велосипеда или скутера, состоит из тягового электродвигателя, его можно использовать не только в тяговом режиме, но и в режиме генератора.

Далее предоставлены несколько фото самоделки.

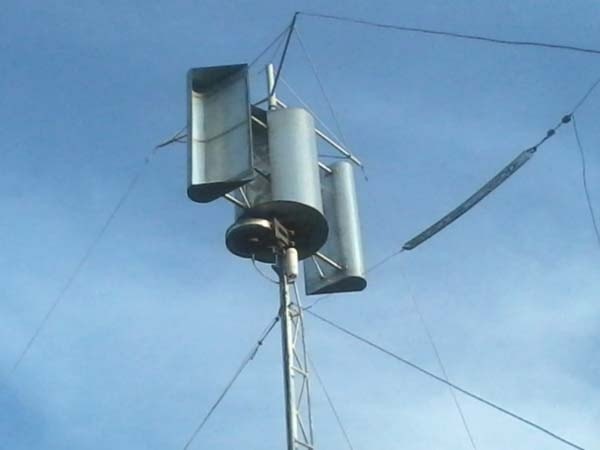

Ветрогенератор из мотор колеса: фото с описанием

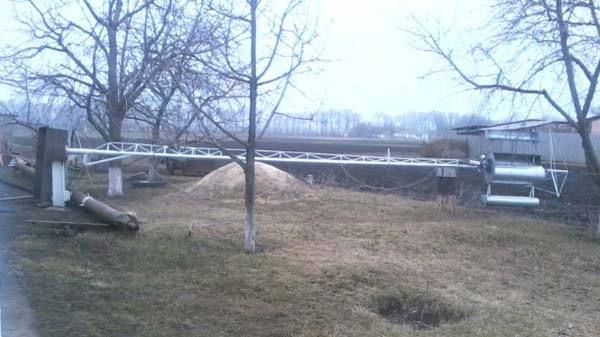

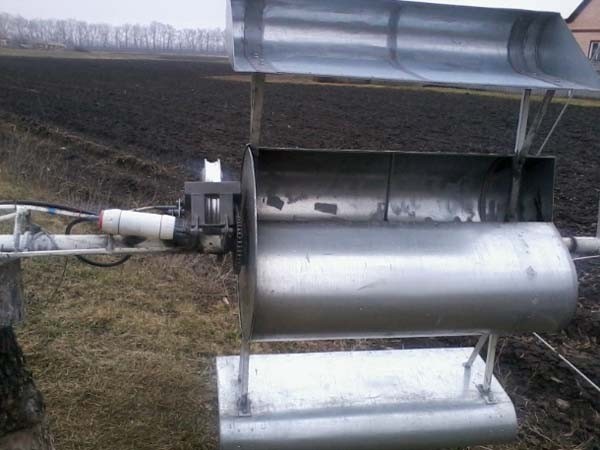

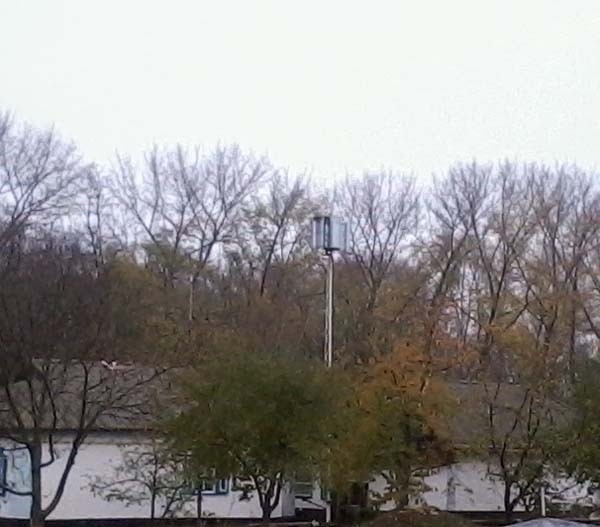

Турбина ветряка изготовлена из листового металла, высота турбины – 1 м, ширина – 1,6 м. Высота мачты – 9 м.

Ветрогенератор из мотор колеса: фото с описанием

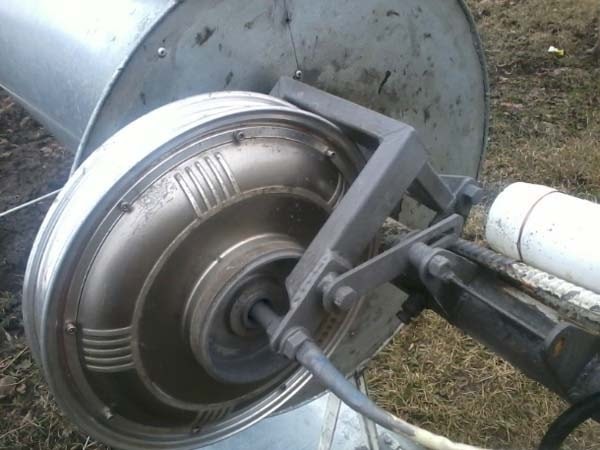

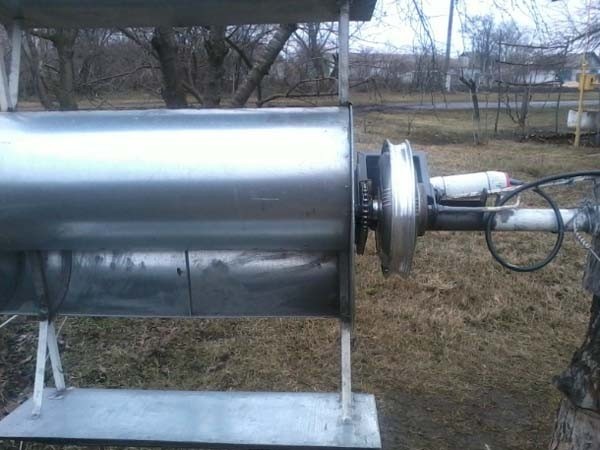

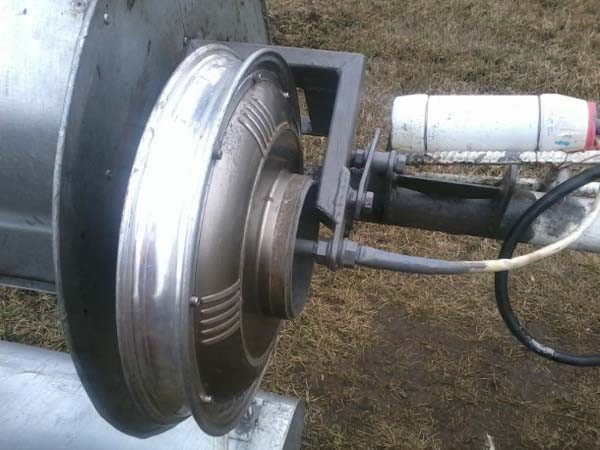

Конструкция ветряка сделана следующим образом: корпус электро-колеса крепится неподвижно к креплению мачты. Основа ветряка собрана на ступице от ГАЗ 55, а сама ступица приварена на конец мачты.

Ветрогенератор из мотор колеса: фото с описанием

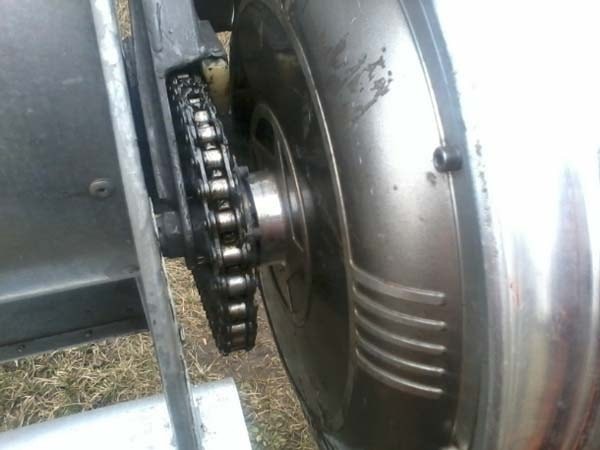

На ось мотор-колеса одета звёздочка от велосипеда, на которую по цепи передаётся крутящий момент с ведущей звёздочки турбины.

В ходе испытаний выяснилось, что ось мотор-колеса велосипеда довольно слабая её диаметр 14 мм, что привело к поломке, в последствии автор заменил его на мотор-колесо от скутера.

Ветрогенератор из мотор колеса: фото с описанием

Ветрогенератор из мотор колеса: фото с описанием

Ветрогенератор из мотор колеса: фото с описанием

Ветрогенератор из мотор колеса: фото с описанием

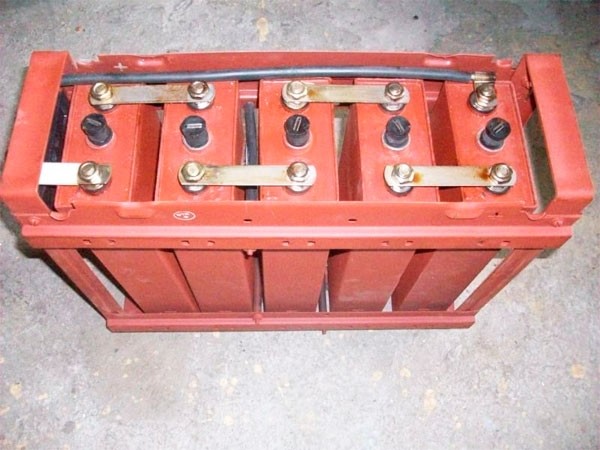

На среднем ветру турбина вращается около 50 оборотов в минуту, заряд аккумулятора идёт 17 V до 3 А. Для зарядки используются щелочные аккумуляторы НК 55. К аккумуляторам, подключается преобразователь и потребители.

Ветрогенератор из мотор колеса: фото с описанием



Ветрогенератор из мотор колеса: фото с описанием
