Вентиляционная шахта: назначение и особенности обустройства

0 452

Вентиляционная шахта в частном доме позволяет осуществлять эффективный воздухообмен всех внутренних помещений с внешней средой. Это позволяет создать в здании оптимальный микроклимат для проживания людей.

В данной статье мы разберём особенности такой конструкции.

Вентиляционная шахта: назначение и особенности обустройства

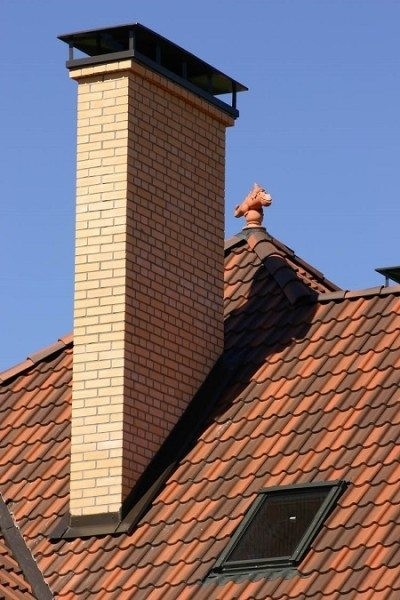

Фото вентиляционной шахты загородного коттеджа

Общие положения

Для чего вообще нужна вентиляция в доме? Можно выделить два основных фактора:

Назначение Описание
Обновление воздушных масс В замкнутом пространстве постепенно скапливаются:

  • пары углекислого газа, которые являются продуктом человеческого дыхания;
  • пыль;
  • болезнетворные микробы;
  • выделения с предметов внутреннего интерьера;
  • различные запахи, которые даже будучи приятными, смешавшись, таковыми уже не кажутся.

Всё это в совокупности может причинить значительный вред здоровью взрослого человека, не говоря уже о ребёнке. Эффективная система вентиляции позволяет вывести такой «коктейль» наружу и заменить его чистыми воздухом.

Защита здания от сырости Проветривание также позволяет избавлять помещение от скопления излишней влажности, которая может вызвать появление и распространение грибков, плесени и процессов гниения.

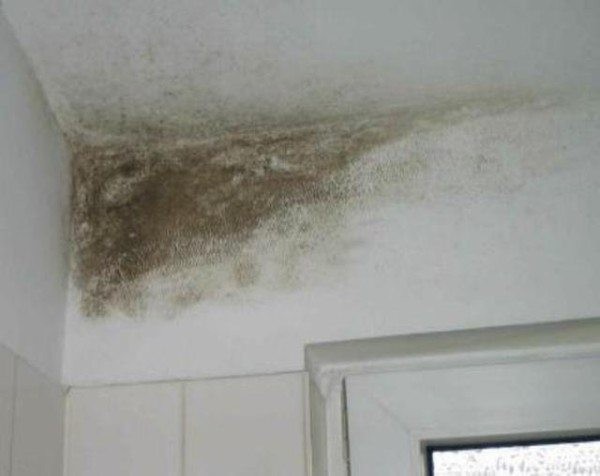

Вентиляционная шахта: назначение и особенности обустройства

Последствия некачественной вентиляции или её полного отсутствия

Совет: для борьбы с плесенью в сочетании с проветриванием рекомендуется использовать специальные антисептики. Их цена вполне доступна, а результат достаточно ощутимый.

Особенности монтажа и эксплуатации вентиляционной шахты

Вентиляционная шахта: назначение и особенности обустройства

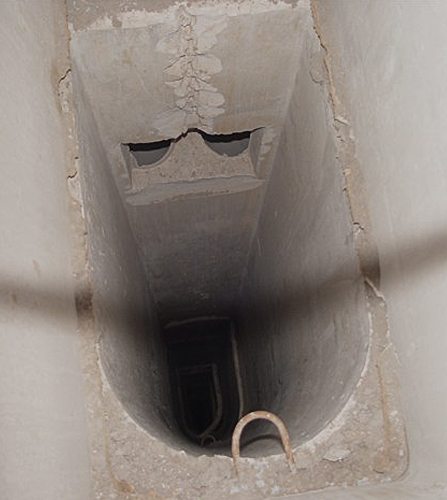

Вентиляционная шахтная труба изнутри

Вытяжные вентиляционные шахты являются весьма габаритными конструкциями и поэтому применяются обычно либо в многоквартирных зданиях, либо в особняках, имеющих два или более этажей. Зато они позволяют реализовать качественную и относительно дешёвую вентиляцию во всех помещениях.

Структура

  • Основной расположенный строго вертикально канал, обычно имеющий размеры сечения 30 на 60 см. Именно он берёт своё начало ещё в подвале, проходит через все этажи и выходит на крышу.
  • Малые боковые каналы, соединяющие основную часть шахты с вытяжными отверстиями, расположенными в комнатах.
  • Узел прохода вытяжных вентиляционных шахт – это точка выхода системы на крышу.

Вентиляционная шахта: назначение и особенности обустройства

Узлы прохода вытяжных вентиляционных шахт, различные схемы реализации

  • Вытяжной короб.

Вентиляционная шахта: назначение и особенности обустройства

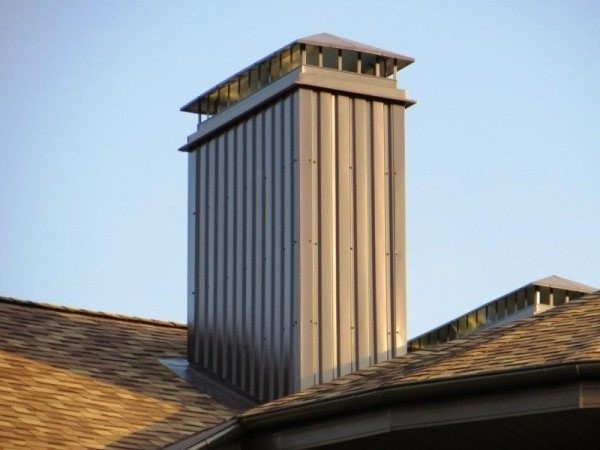

Образец вытяжного короба, возвышающегося над крышей

  • Сверху заканчивает сооружение специальный колпак для предотвращения попадания в вентиляцию атмосферных осадков.

Вентиляционная шахта: назначение и особенности обустройства

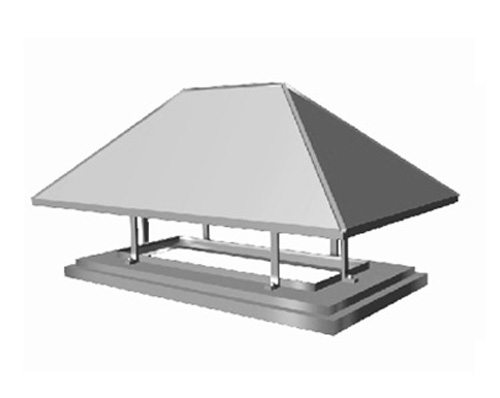

Пример подходящего колпака из нержавеющей стали

Совет: рекомендуется при наличии финансовых средств установить на выходе шахты дефлектор. Он не только защитит от дождя и снега, но ещё и обеспечит усиление тяги за счёт ветра, что позволит сэкономить на монтаже вентиляторов.

В производственных помещениях очень часто применяется вентиляционный шахтный рукав, позволяющий подключиться к основному каналу более быстро и экономно.

Вентиляционная шахта: назначение и особенности обустройства

Гофрированный вентиляционный рукав

Высота

Вентиляционная шахта: назначение и особенности обустройства

Схемы расположения вентиляционных шахт разной высоты

Инструкция по СНиПу предполагает соблюдение следующих расстояний между вытяжным коробом и точкой воздухозабора:

Направление Расстояние, м
По горизонтали 10
По вертикали 6

Возвышение же над уровнем кровли определяется за счёт удаления выхода шахты от конька:

  • Если расположение практически рядом и не превышает 150 см, то короб должен возвышаться не менее чем на 50 см над коньком. Это же относится и к плоским ровным крышам.
  • Если расстояние от 150 до 300 см, то можно располагать оба объекта на одном уровне.
  • Если же удаление превышает 300 см, то отверстие выводят под наклоном 10 градусов по отношению к коньку.

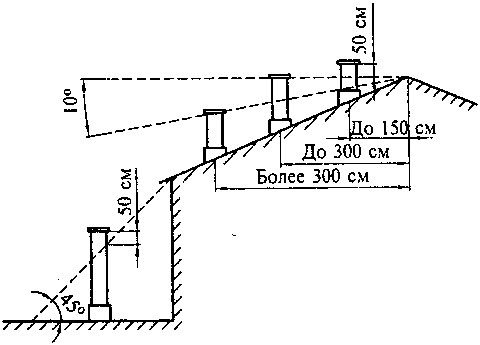

Вентиляционная шахта: назначение и особенности обустройства

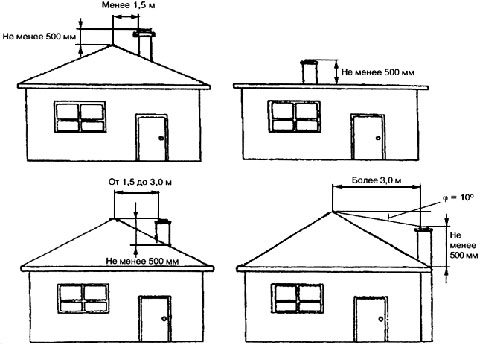

Расположение короба в зависимости от расстояния до конька крыши здания

Примечательно, что для помещений общественного питания правила предусматривают обязательное возвышение шахты над коньком не менее 100 см.

Материал

В жилых и общественных зданиях для изготовления вентиляционной шахты со всеми её отводными каналами обычно применяют бетон, кирпич или дерево, оббитые оцинкованным железом. Внутри же покрывают войлоком, пропитанным раствором из глины и штукатурят.

Промышленные же объекты выполняются из листовой стали.

Вентиляционная шахта: назначение и особенности обустройства

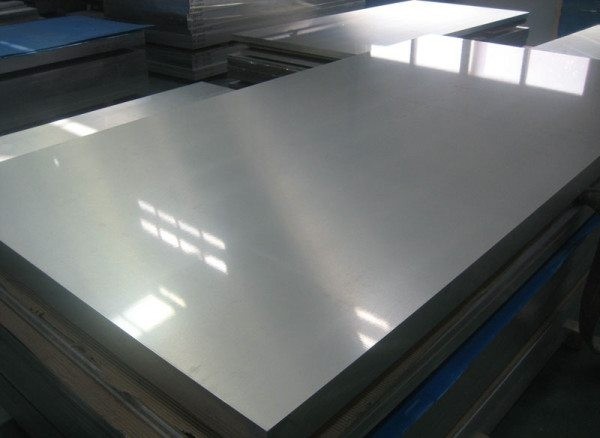

Образцы листовой стали

Пожарная безопасность

Это очень важный момент по отношению ко всей вентиляционной системе. Ведь представьте, при её успешной реализации в вашем доме получается воздушное соединение всех комнат, что представляет собой идеальное место для распространения пламени. Поэтому при оборудовании каналов должны применяться или же огнестойкие материалы, или же барьеры с аналогичными свойствами.

Утепление

Вентиляционная шахта: назначение и особенности обустройства

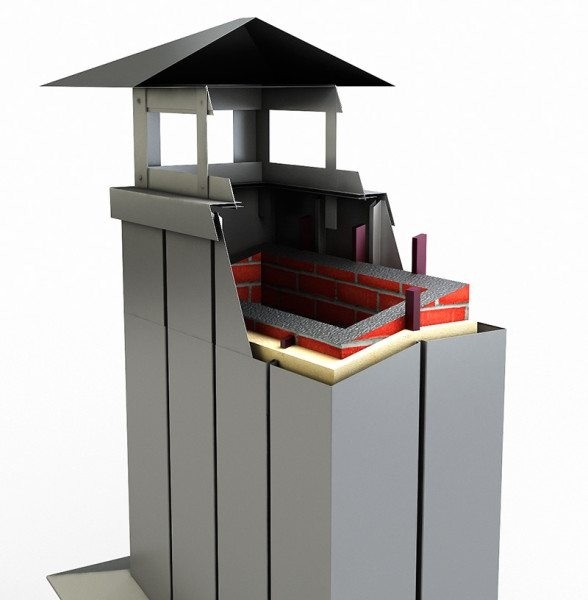

Слой утепляющего материала под металлическим кожухом

Для чего выполняется утепление выходного короба своими руками?

Давайте посмотрим:

  • Исключается возможность появления конденсата на поверхности трубы, являющегося причиной распространения плесени и образования льда в зимний период.
  • Снижается уровень теплоотдачи, что благотворно воздействует на усиление тяги.
  • Уменьшается опасность возгорания.
  • Становится слабее воздействие шума и вибрации, имеющих место в процессе эксплуатации системы.

Толщину теплоизоляционного слоя необходимо выбирать, руководствуясь такими параметрами:

  • Присутствием «точки росы».
  • Формой и размером шахты.
  • Коэффициентом теплопроводности используемого материала.
  • Температурным перепадом между внутренней частью вентиляции и здания.

Следует знать: в кирпичной шахте конденсат не образуется, поэтому для них утепление проводить совсем необязательно.

Процесс утепления можно осуществить двумя методами:

  • Наружный. Заключается, по сути, в надевание утепляющего сэндвича поверх короба. При этом в течение эксплуатации можно легко осуществлять уход за теплоизоляционным материалом, предотвращая его деформацию.
  • Внутренний.
  • Выполняется так:

    • Зачищаем внутренние стенки шахты.
    • Наклеиваем на них листы минеральной ваты.
    • Фиксируем дюбелями.
    • Покрываем штукатуркой.

    Уход

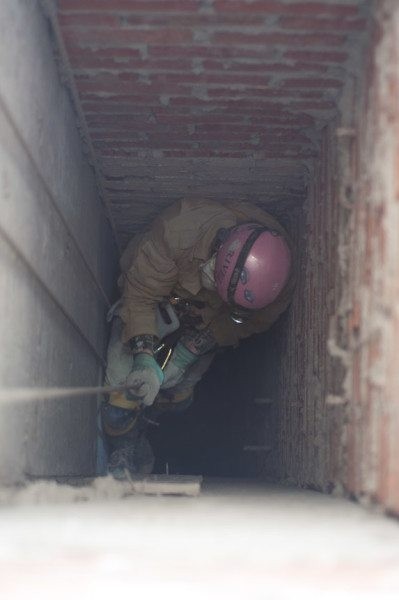

    Вентиляционная шахта: назначение и особенности обустройства

    Чистка вентиляционных шахт специалистами

    Очистка вентиляционных шахт, как правило, выполняется изнутри при погружении в неё сверху. При этом следует запастись полным набором индивидуальной защиты, включая респиратор.

    Затем на прочной верёвке со  страховкой медленно опуститься, осматривая стены и зачищая загрязнённые места. Внизу же снятый мусор собирается пылесосом.

    Если же размеры не позволяют попасть внутрь, то чистка производится длинными щётками через боковые каналы.

    Вызов профессиональных работников обойдётся недёшево, но зато вам не придётся рисковать самостоятельно, опускаясь в тесное помещение, и вы будете уверенны в результате. Кроме того, бригада специалистов обычно проводит и дезинфекцию воздуховода.

    Заключение

    Приток свежего воздуха и удаление отработанного – эти процессы очень важны для здоровья жильцов. Обустройство вентиляционной шахты позволит эффективно и относительно экономно решить данный вопрос раз и навсегда. Основные нюансы выполнения такой задачи изложены выше (см.также статью “Какой должна быть вентиляция в туалете”).

    Вентиляционная шахта: назначение и особенности обустройства

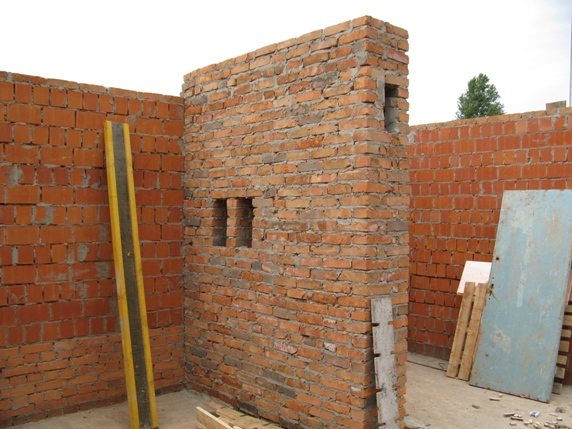

    Закладка шахты для вентиляции дома

    Видео в этой статье предоставит вашему вниманию дополнительные материалы. Позаботьтесь о чистом воздухе в вашем доме своевременно.
