Вентиляция канализационного стояка – правила и способы решения

0 343

Наверняка каждый домовладелец ощущал иногда проникновение канализационных запахов из санузла, что довольно неприятно. Пресечь подобные проявления можно выравниванием давления внутри системы отвода стоков. Если все сделано правильно, уход последних не сопровождается шумом и происходит незаметно для проживающих в доме. Решить данную проблему помогает вентиляция сточной системы, о чем и поговорим ниже.

Вентиляция канализационного стояка – правила и способы решения

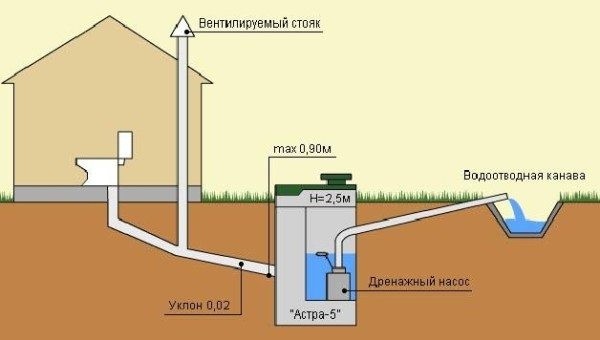

На фото – вентилирование стоков

Основное назначение

Согласно СНиП – вентиляция канализации должна выполнять 2 основные функции:

  • убирать из системы сточные запахи;
  • предупреждать разрежение воздуха в сточной системе.

Когда при сливе воды перекрывается полностью просвет фановой трубы, стоки могут за сбой «потянуть» воду из сифонов. В пустом состоянии они не могут помешать проникновению неприятных сточных запахов.

Правила СНиП

Рассмотрим требования СНиП к внутреннему водопроводу и канализации в части вентилирования системы:

  • Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
  • Необходимо выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
  • Инструкция допускает соединение вместе в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого большого отвода в объединяемой группе.
  • При прокладке сборной вентиляции следует соблюдать уклон для стока конденсата.
  • На неотапливаемых чердаках вентканал следует теплоизолировать, его цена при этом лишь немного увеличиться.
  • Вентиляция канализационного стояка – правила и способы решения

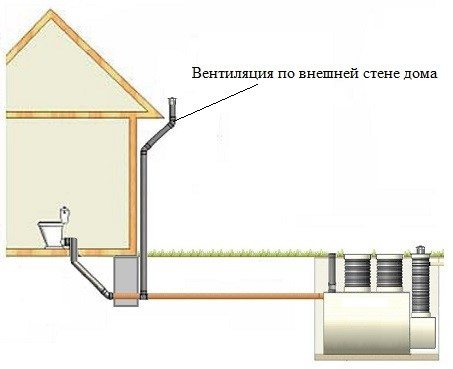

    Вентилируемый стояк канализации с внешней стороны здания

    Совет: не следует устанавливать в конце вытяжной части трубы колпаки, флюгарки и другие дефлекторы для увеличения сопротивления.

    Канализационный вентканал выводите через вентиляционную шахту дома или крышу.

    При этом высота от:

    • плоской неиспользуемой крыши – 200 мм;
    • скатной кровли – 200 мм;
    • обреза сборной шахты – 100 мм;
    • открывающихся балконов и окон – от 4 м;
    • эксплуатируемой кровли, если было объединено 4 трубы – 3 м.

    Совет: используйте вентиляционный клапан на конце каждой канализационной венттрубы, если не удается ее поднять на 3 м.

    Разрешается также в дачных домах делать невентилируемые сточные стояки. Однако должно соблюдаться условие – необходимо обеспечить вентиляцией наружные сети канализации (к примеру, септик).

    Вентиляция канализационного стояка – правила и способы решения

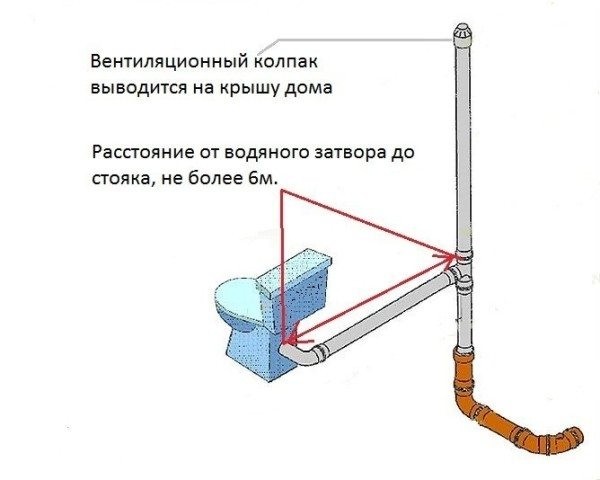

    Вентиляционный стояк канализации должен быть от сифона унитаза не далее 6 м

    Решаем проблему

    Если есть возможность объединить в одну сеть вентиляцию канализации с отводами

    сантехприборов

  • Выведите вентиляционный колпак на крышу дома. Следите, чтобы высота вентканала и длина по горизонтали от водяного затвора унитаза до вентстояка не превысила 6м.
  • Установите индивидуальный вентиляционный выход или вакуумный клапан на каждом сантехприборе, когда унитаз удален от вентиляции при диаметре трубопровода:
      • 110 мм – от 6 м;
      • 50 мм – от 3,5 м;
      • 32 мм – от 1,5 м.
    Если вентиляции канализационной сети удалена от отводов сантехприборов
  • Установите вентиляционный отвод у каждого сантехприбора.
  • До водяного затвора должно быть не более 1,5 м.
  • Вентиляционный отвод следует расположить выше любого колена в системе на 300 мм и более.
  • Подключите вентотвод к общей вентиляции, выходящей на крышу.
  • Неполадки:

    • если не функционирует или плохо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
    • неприятный запах все равно проникает в помещение – не правильно подобран диаметр отводов сантехнических приборов.

    Вентиляция канализационного стояка – правила и способы решения

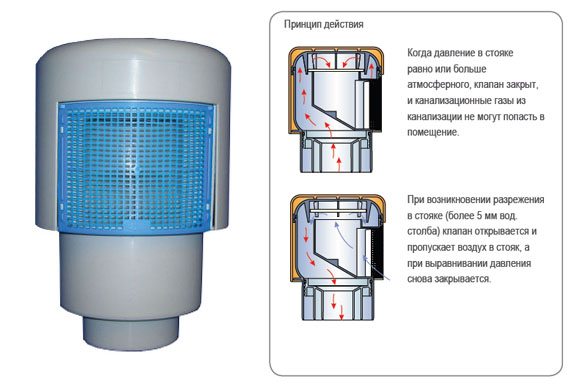

    Воздушный клапан для невентилируемых канализационных стояков и его принцип работы

    Как обойтись без вентиляции сточной системы

    Прежде чем ответить на данный вопрос, следует узнать, что же является основным элементом вентиляционной системы канализации. Это – фановая труба, использующаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам вскоре придется столкнуться с выводом неприятных запахов из дома.

    Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают использование канализационных систем без монтажа фановой трубы. Это объясняется малым объемом одномоментных сбросов сточных вод.

    Совет: фановый стояк обязательно устанавливается тогда, когда разовые стоки канализации могут достичь объема, способного полностью перекрыть диаметр канализационных труб.

    Если же установленные в доме сантехустройства срабатывают не одновременно, перекрытия сточного коллектора не происходит. В тоже время ситуация может радикально поменяться, когда они все сработают одновременно.

    Вентиляция канализационного стояка – правила и способы решения

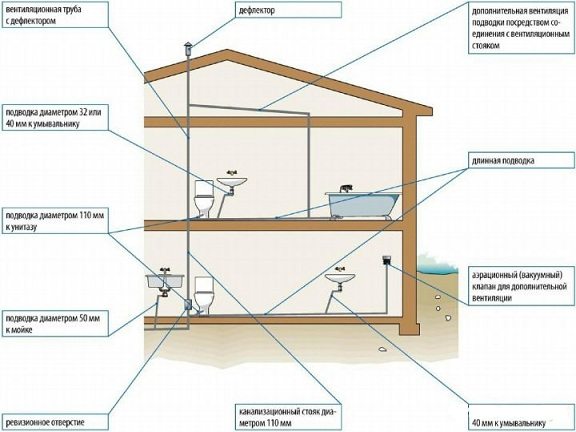

    Установка фанового стояка своими руками

    Для определения вероятного максимального разового сброса стоков в канализацию, следует учесть их объем от каждого сантехустройства, расположенного в здании.

    Существуют определенные нормативы этой величины, представленные ниже:

    • унитаз и биде – по 10 л;
    • мойка – 20 л;
    • стиральная и посудомоечная машины – по 50 л;
    • душевая кабина – 100 л;
    • обычная ванна – 220 л;
    • угловая ванна и джакузи – по 450 л.

    В данном случае пиковая величина составит 1360 л.

    Вентиляция канализационного стояка – правила и способы решения

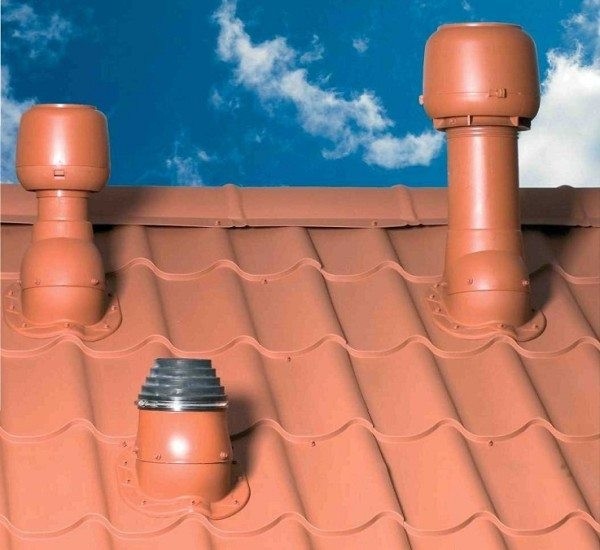

    Вывод вентиляции канализации на крышу

    Вентиляция обязательно должна быть установлена, независимо от разового сброса канализационных стоков, когда:

    • стояки домашней канализации имеют Ø 50 мм или меньше;
    • в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации;
    • на прилегающем к дому участке или в нем самом есть бассейн, купель или ванна больших размеров.

    Совет: установка фановой трубы навсегда обезопасит атмосферу вашего жилища от проникновения неприятных запахов из канализационной системы.

    Вывод

    Вентиляция в доме бывает разной, но именно канализационного стояка дает возможность исключить появление в атмосфере дома неприятных запахов. В данной статье мы рассказали, как правильно ее размещать относительно всех сантехустройств. Также были даны рекомендации по правилам и нормам СНиП. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
