Вентиляция из оцинкованной стали – универсальное решение

0 442

С вопросом правильной организации вентиляции человек сталкивается и при строительстве небольшого домика на даче, и при возведении промышленных цехов, и при обустройстве офисных зданий. Для каждого случая можно подобрать оптимальный вариант вентиляции, но использование воздуховодов из оцинкованной стали можно считать универсальным решением в любой ситуации.

Вентиляция из оцинкованной стали – универсальное решение

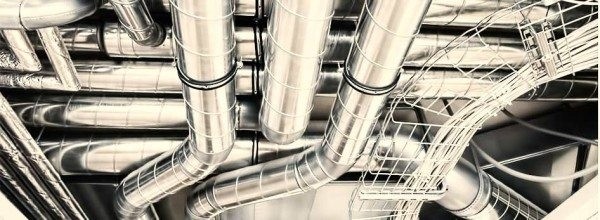

Оцинкованные воздуховоды – отличный вариант для вентиляционной системы

О преимуществах оцинковки

В общем случае вентиляционные трубы могут изготавливаться из таких материалов:

  • пластик – цена такого решения минимальна, но и область применения ограничивается частным строительством;

Вентиляция из оцинкованной стали – универсальное решение

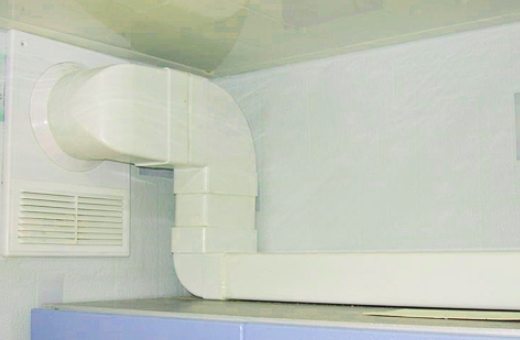

Пластиковая вентиляция используется, как правило, в частном строительстве

  • алюминиевые – отличаются коррозионной стойкостью, но алюминий довольно пластичный металл, так что такие вентиляционные каналы плохо переносят возможные нагрузки;
  • из оцинкованной стали – практически не имеют недостатков;
  • из подручных материалов. Например, воздуховод можно соорудить даже из обычных толстых, хорошо подогнанных друг к другу досок.

Обратите внимание! Дощатые вентиляционные каналы можно порекомендовать исключительно для проветривания хозяйственных построек, например, погребов или подвалов на даче.

Оцинкованные вентиляционные каналы могут применяться практически без ограничений. Они без проблем справятся с транспортировкой раскаленного воздуха или паров агрессивных веществ. Кроме того, сталь способна выдерживать большие температуры, сохраняя при этом достаточную прочность.

Пластик совершенно не способен выдерживать длительное воздействие повышенной температуры, да и воздействию химвеществ он ничего не сможет противопоставить. Единственным преимуществом этого материала можно назвать небольшой вес и легкость монтажа.

Вентиляционные трубы из оцинкованной стали могут без снижения технико-эксплуатационных показателей выдерживать:

  • температуру около +80ᵒС – без ограничения по времени;

Обратите внимание! Для безопасности персонала воздуховоды, транспортирующие раскаленный воздух, как правило, оборудуются теплоизоляционным слоем.

  • в течение короткого времени возможно повышение температуры воздуха до +200ᵒС. даже в случае пожара на предприятии вентиляционная система не допустит задымления территории;
  • оцинкованные трубы для вентиляции не требуют дополнительной защиты от влажности. Тонкий слой цинкового покрытия препятствует коррозии.

Обратите внимание! Даже при нарушении целостности слоя цинка, например, врезании самореза, сталь все равно остается защищенной. Дело в том, что сталь и цинк образуют гальваническую пару, и в результате химической реакции тонкая оксидная пленка покрывает срез.

Способы производства оцинкованных воздуховодов

Технология напрямую зависит от формы поперечного сечения трубы.

Вентиляционные трубы могут быть:

  • круглого сечения – оптимальные аэродинамические характеристики;

Вентиляция из оцинкованной стали – универсальное решение

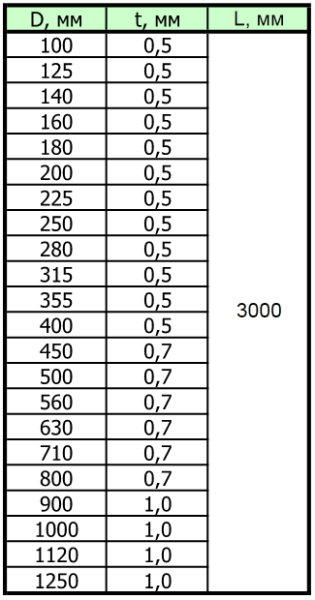

Типоразмеры круглых труб (спирально-навивных)

  • квадратного либо прямоугольного сечения – аэродинамика чуть похуже, зато профильную трубу легче установить благодаря плоским поверхностям.

Сырьем для изготовления оцинкованных воздуховодов служит тонкая листовая оцинкованная сталь. Как правило, толщина листа не превышает 1,0 мм, это обеспечивает баланс между приемлемым весом и достаточно высокой жесткостью.

Изготовление вентиляции из оцинковки выполняется по одной из 2-х методик:

  • в случае с круглым сечением используется либо спирально-навивная технология, либо простая вальцовка листового проката с последующим фальцевым соединением краев;
  • для профильных воздуховодов применяется только одна технология – лист оцинковки пропускается через ряд вальцов, которые и придают ему нужную форму. Затем края будущего вентиляционного канала соединяются.

Спирально-навивная технология

Отличается крайне высокой производительностью, в минуту станок обрабатывает примерно 60 м штрипсы. Производство вентиляции из оцинковки по этой технологии состоит в том, что станок просто изгибает стальную штрипсу так, что получается труба круглого сечения.

Вентиляция из оцинкованной стали – универсальное решение

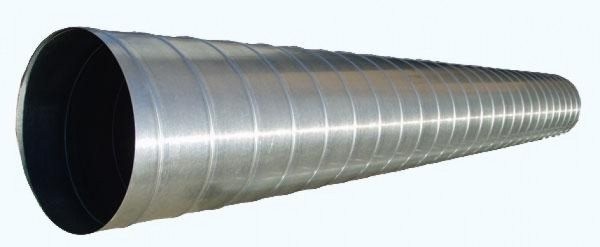

Хорошо виден шов, образовавшийся при навивке штрипсы

При этом соседние витки укладываются внахлест, за счет сильного натяжения край штрипсы немного деформируется и достигается герметичность соединения.

Вентиляция из оцинкованной стали – универсальное решение

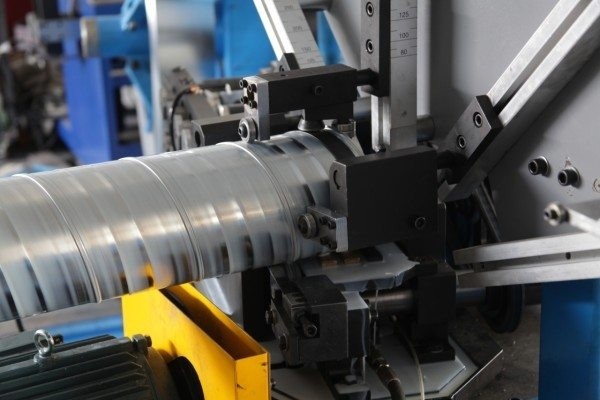

Фрагмент рабочего процесса, видно, как ролики прикатывают металл для большей герметичности

Помимо высокой производительности, трубы, произведенные по этой технологии отличаются высокой жесткостью. Винтовой шов играет роль ребра жесткости, так что в равным условиях такой воздуховоды выдержит большую нагрузку, чем его прямошовный собрат.

Прямошовные трубы

Вентиляционные оцинкованные трубы, произведенные по этой технологии по технико-эксплуатационным показателям почти не отличаются от спирально-навивных. Разве что обладают чуть меньшей жесткостью.

Весь техпроцесс можно разделить на 3 этапа:

  • нарезается штрипса нужной длины;
  • она пропускается через ряд вальцов;
  • выполняется соединение соседних краев металла.

Вентиляция из оцинкованной стали – универсальное решение

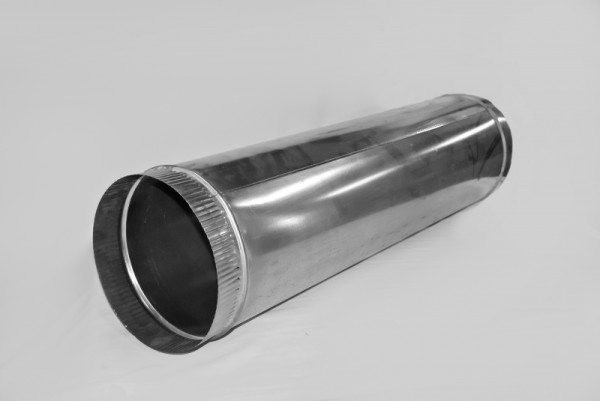

Поверхность прямошовной трубы – гладкая

Что касается профильного трубопровода, то довольно часто на торцах секции подготавливается все для последующего фланцевого соединения. По такой же технологии проходит изготовление вентиляционных коробов из оцинкованной стали.

Элементы оцинкованной вентиляции

При монтаже вентиляционной системы понадобятся не только вентиляционные каналы из оцинковки, но и ряд фасонных элементов. Например, отводы под разные углы поворота, заглушки, решетки, тройники и т. д. Без этих элементов монтаж выполнить просто невозможно.

Отводы

Это – один из самых распространенных видов фасонных элементов, используется в тех случаях, когда нужно обеспечить плавный поворот воздуховода. Главная характеристика отвода – угол поворота, выпускаются варианты, обеспечивающие поворот на угол от 15ᵒ до 90ᵒ.

Обратите внимание! Оцинкованная вентиляция будет работать значительно хуже, если воздуховод много раз поворачивает под большим углом. Это снижает скорость потока воздуха.

Что касается производства отводов, то для этого используется штрипса переменной ширины. За счет неодинаковой ширины при сгибании ее ширина кольца получается разной. Из нескольких таких колец и состоит весь отвод, регулируя ширину штрипсы теоретически можно получить любой угол отвода, но для удобства они выпускаются с шагом 15ᵒ.

Вентиляция из оцинкованной стали – универсальное решение

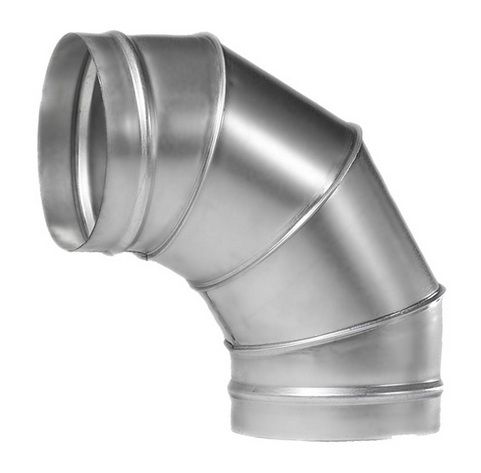

Видно, что отвод составлен из отдельных секций

Вентиляционный короб

Строго говоря вентиляционный короб – это просто вертикальный прямоугольный или квадратный канал в котором размещено несколько каналов сечением поменьше. В зависимости от условий эксплуатации могут использоваться пластиковые, алюминиевые или оцинкованные короба для вентиляции.

Если мысленно рассечь эту конструкцию поперек, то наблюдатель увидит не 1, а 3 канала. Самый крупный – общий вентиляционный канал, а 2 поменьше – обеспечивают отвод неприятных запахов из нижележащей квартиры. Как правило, 1 отвод используется на кухне и 1 – в ванной комнате или уборной.

Вентиляция из оцинкованной стали – универсальное решение

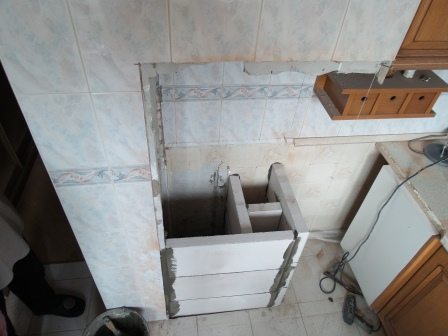

На фото видно разделение внутреннего пространства вентиляционного короба

Учитывая небольшую площадь кухонь и ванных комнат большинства квартир, многие люди задумываются о том, как максимально уменьшить площадь короба и сделать его незаметным. Вентиляционные оцинкованные короба могут с этим помочь.

Вентиляция из оцинкованной стали – универсальное решение

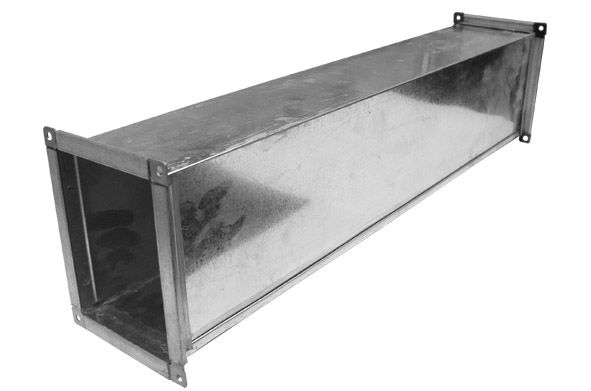

Оцинкованный короб

Обратите внимание! Жильцы многоэтажных домов часто заблуждаются, считая венткороб своей собственностью, и сносят его. Если дело дойдет до разбирательства в суде, то горе-строители должны будут своими руками восстановить разрушенное.

Прочие фасонные элементы

Помимо отводов при монтаже вентиляции могут понадобиться такие фасонные элементы как:

  • переходы или утки – используются для смещения воздуховода. Параллельно со смещением за счет уменьшение диаметра можно регулировать скорость воздушного потока;

Вентиляция из оцинкованной стали – универсальное решение

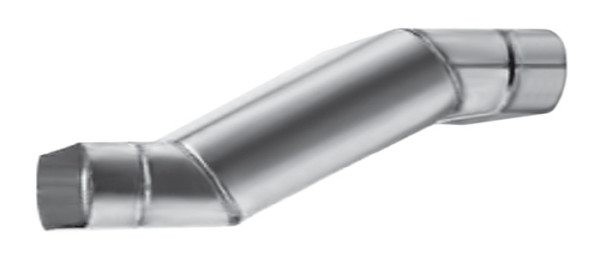

Пример оцинкованной утки с уменьшением диаметра

  • заглушки – используются при необходимости перекрыть свободный конец трубы;
  • шиберы – регулирующие устройства;
  • противопожарные клапаны;
  • крестовины и тройники – служат для создания сложных узлов вентиляционной сети;

Вентиляция из оцинкованной стали – универсальное решение

Такие элементы нужны для создания сложной вентиляционной системы

  • ниппели – используются при монтаже труб;
  • вентиляционные решетки из оцинкованной стали – используются для защиты от попадания в помещение насекомых, мелких животных и мусора из вентканала.

Вентиляция из оцинкованной стали – универсальное решение

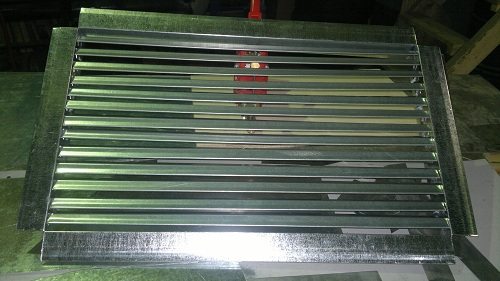

Оцинкованная решетка

О технологии монтажа

Что касается крепления канала к стенам или потолку, то можно обойтись и обычными хомутами или даже просто подвесить трубу на металлическую ленту. В промышленных зданиях для прокладки воздуховода в стену вмуровывается кронштейн, и труба опирается на него.

Обратите внимание! Если скорость движения воздуха высока, то крепление воздуховода хомутами или с помощью металлической ленты не обеспечит достаточной жесткости. Труба будет дребезжать, поэтому нужно более надежное крепление.

Отдельное внимание нужно уделить герметичности стыков отдельных секций.

Соединение может выполняться несколькими способами:

  • ниппельное. Сам ниппель – участок трубы чуть меньшего диаметра, просто вставляется в воздуховод с усилием и проворачивается. Инструкция по выполнению муфтового соединения выглядит так же, а единственное отличие состоит в том, что диаметр муфты больше, чем диаметр воздуховода;

Вентиляция из оцинкованной стали – универсальное решение

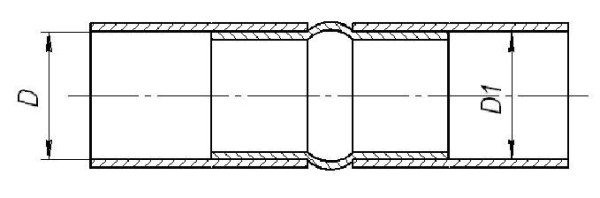

Схема ниппельного соединения

  • фланцевое – прочность стыка достигается простым затягиванием болтов;

Вентиляция из оцинкованной стали – универсальное решение

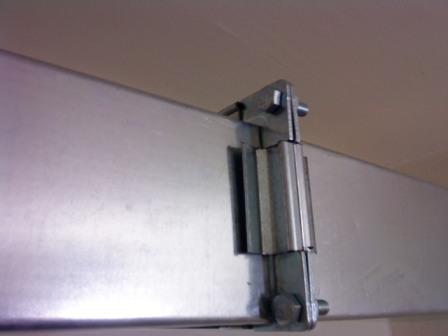

На фото – пример фланцевого соединения

  • фальцевое – надежный стык обеспечивается за счет совместной деформации металла разных секций труб.

Вентиляция из оцинкованной стали – универсальное решение

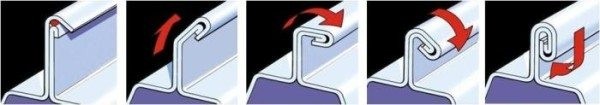

Схема устройства фальцевого соединения

В завершение

Вентиляция – залог нормального функционирования любого здания, как промышленного цеха, так и уютной гостиной в загородном доме. В настоящее время существует немало материалов для изготовления воздуховодов, каждый из них хорош по-своему. В этой статье основное внимание уделено оцинкованной вентиляции, пожалуй, именно этот материал можно назвать оптимальным для воздуховодов.

На видео в этой статье рассмотрен процесс производства оцинкованных вентиляционных труб.
