Вентиляция дома своими руками: разновидности и особенности проектирования

Вентиляция частного дома своими руками – это необходимая мера для нормальной эксплуатации объекта в качестве жилой или хозяйственной площади. Правильный газообмен важен не только для жильцов дома, но и для нормальной эксплуатации всех конструкций, входящих в состав сооружения. Мы расскажем, как сделать вентиляцию в доме своими руками.

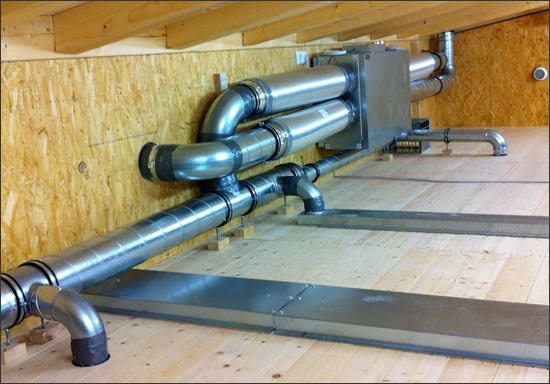

Устройство вентиляции в частном доме своими руками напрямую влияет на комфорт в помещениях.

Вентиляционная система

Назначение и особенности

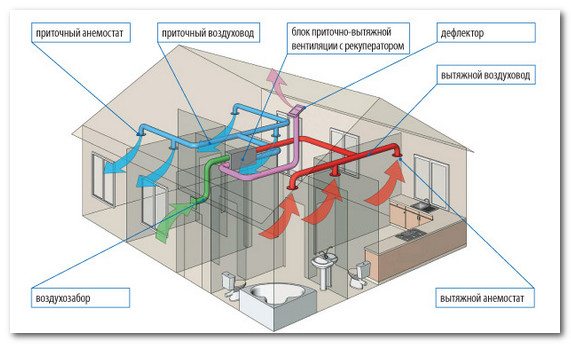

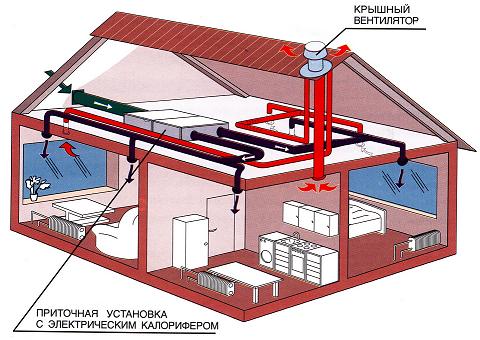

Вентиляция в доме своими руками: схема с рекуперацией.

Казалось бы, назначение вентиляции понятно даже ребенку: обеспечение необходимого газообмена в помещении для комфортного проживания людей, хранения продуктов и оптимального микроклимата. Предыдущие периоды и свойственные им строительные технологии убедили нас, что вполне достаточно иметь вытяжную шахту, а остальное решается открытой форточкой.

Однако в наше время такая схема оказалась неспособной обеспечить нужные показатели обмена воздуха. Это связано с тем, что раньше строительные конструкции были несколько иными: деревянные окна и двери, неутепленные ограждающие конструкции и натуральные материалы имели достаточно негерметичную структуру и обеспечивали естественный приток свежего воздуха за счет инфильтрации сквозь щели и «дышащие» материалы.

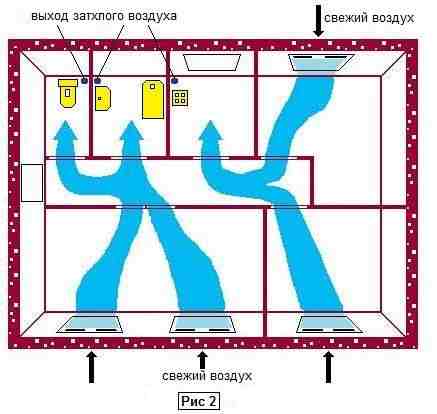

Приток свежего воздуха происходит сквозь щели в окнах и других конструкциях.

Важно!
С появлением пластиковых рам и стеклопакетов, бронированных дверей и систем теплоизоляции, пароизоляции и ветрозащиты естественный приток воздуха оказался под вопросом.
Это привело к необходимости организации принудительных вентиляционных систем.

Для небольшой квартиры достаточной может оказаться и естественная вентиляция, при условии, что для притока воздуха будут организованы специальные клапана. Они могут располагаться в оконных рамах некоторых производителей стеклопакетов, а могут быть сделаны в стенах дома. В случае частного дома лучше использовать приточно-вытяжную систему с принудительным движением воздуха.

Приток и вытяжка осуществляются за счет работы вентиляторов.

Вентиляция в загородном доме своими руками – важное и необходимое условие нормальной эксплуатации помещения.

Отсутствие таковой приводит к следующим последствиям:

• В результате дыхания человека, использования подогретой воды для мытья и стирки, приготовления пищи, сушки одежды и т.д. в помещении повышается влажность. Если влажный воздух своевременно не менять на свежий и сухой, будет наблюдаться духота, выпадение конденсата на окнах и других прохладных поверхностях, рост грибковых организмов и болезнетворных бактерий;
• Снижение уровня концентрации кислорода в воздухе приведет к снижению работоспособности, головокружениям и общему ухудшению самочувствия домочадцев;
• В доме будет накапливаться пыль, которая также повышает риск возникновения патогенной флоры и грибковых образований;
• Копоть и продукты сгорания газа на кухне будут оседать на поверхностях стен, потолка и мебели, оставляя на них жирный налет;
• Строительные конструкции будут впитывать избыточную влагу, что приведет к их преждевременной порче в результате коррозии, поражения плесенью и деятельности бактерий.

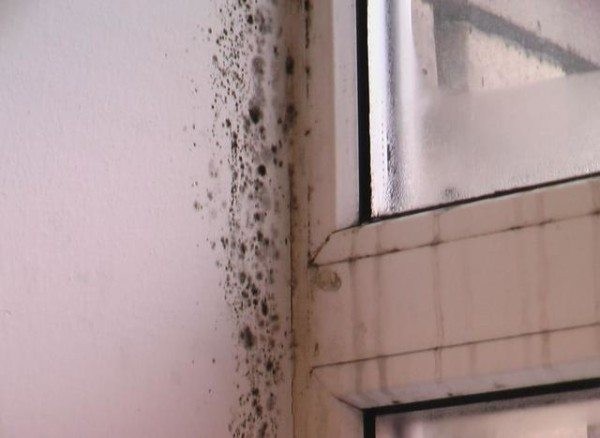

Конденсат и плесень – вечные спутники плохой вентиляции.

Важно!
Правильная система вентиляции частного дома своими руками необходима не только как условие комфорта, но как необходимое условие нормальной эксплуатации помещений и жизнедеятельности его обитателей.

Разновидности

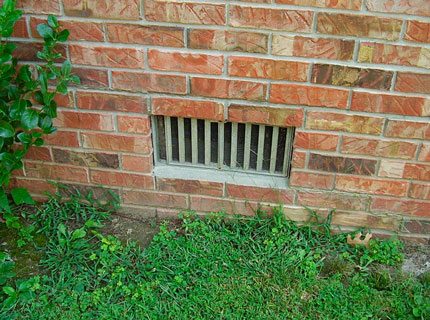

Элемент естественной аэрации подвального помещения.

Схема вентиляции в частном доме своими руками может быть организована различными способами. В идеальном варианте она подбирается по результатам проведенных расчетов, но современные решения все больше склоняются в сторону автоматизированных приточно-вытяжных систем.

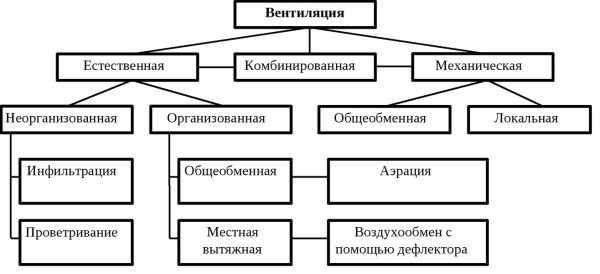

Известно три вида вентиляционных систем:

Естественные. Делятся на организованные и неорганизованные. Первая состоит из приточных и вытяжных отверстий, причем вытяжные выводятся как можно выше с помощью трубы вентиляции, а приточные располагаются в нижней части, что обеспечивает разность гравитационного давления и создает тягу; неорганизованная вентиляция производится за счет инфильтрации и проветривания;

Принудительные (механические). Здесь приток и вытяжка осуществляются силами вентиляторов, мощность и производительность которых подбирается с учетом особенностей помещения. Бывают локальными и общеобменными, могут иметь ручное, дистанционное или автоматическое управление, чаще всего – комбинированное;

Комбинированные. Как правило, к существующей естественной системе добавляют принудительную вытяжку или подачу, которая включается в моменты сильного задымления или на время сушки белья.

Вентиляция в загородном доме своими руками может быть организована различными способами.

Если естественные и комбинированные системы особых вопросов не вызывают, то принудительные отличаются повышенной сложностью. Это связано с тем, что именно эти решения претерпели наибольшую эволюцию и являются результатом применения новейших технологий и идей.

Механическая вентиляция в своем доме своими руками может иметь канальное и бесканальное исполнение. В первом случае воздушные массы перемещаются по системе воздуховодов и шахт до точек подачи и вытяжки, во втором – роль воздуховодов выполняет подпольное или межпотолочное пространство.

На фото показана бесканальная система вентиляции.

Бесканальные системы считаются наиболее перспективными и комфортными, однако сегодня они являются в некотором смысле ноу-хау, поэтому в нашей стране используются достаточно редко. Канальные вентсистемы позволяют создавать сложные разветвленные сети с точечной подачей и забором воздуха, которые управляются средствами автоматики и могут работать в различных режимах в зависимости от условий окружающего помещения.

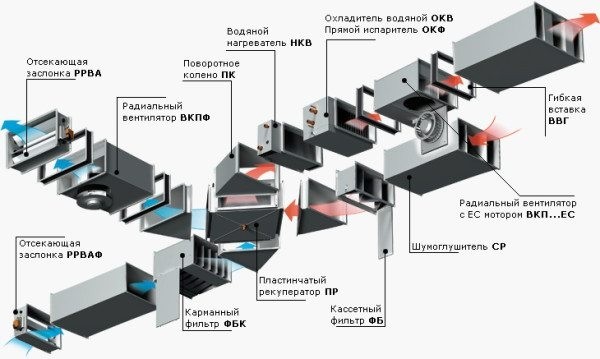

Типичная схема комплектации канальной вентиляционной системы.

Важно!
Канальные вентиляционные системы позволяют наиболее эффективно организовать системы фильтрации воздуха, рекуперации тепла, подогрева или охлаждения масс, автоматического запирания или открывания каналов, защиты от пожаров, задымлений и прочих аварий.

Кроме общей системы могут отдельно монтироваться локальные узлы: вентиляция канализации в частном доме своими руками, аэрация подвала, вентиляция подпольного или чердачного помещений и т.д.

Проектирование и монтаж

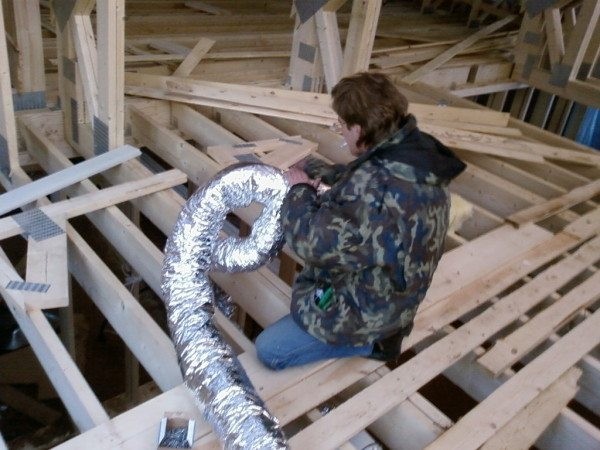

Удобно располагать воздуховоды на чердаке.

Расчет вентиляции можно производить на основе упрощенной схемы или по расчету производительности (кратности обмена). Кратность обмена – это отношение поступающего воздуха к объему помещения за единицу времени.

Принято считать кратность за 60 минут, например, кратность 0.5 обозначает, что в течение часа объем поступившего свежего воздуха составил половину объема помещения, а кратность, равная единице, обозначает полную смену воздуха за час.

Производительность для разных помещений устанавливается разная. Согласно СНиП 2.08.01.89 – «Жилые здания», приложение 4, она подбирается с помощью таблицы:

Вид помещения	Средняя температура воздуха в прохладное время года, °С	Кратность воздухообмена или интенсивность вытяжки, м3/ч
		Приток	Вытяжка
Спальня или гостиная	18(20)	–	3 м3/ч на каждый метр площади жилых помещений
Шкаф-сушилка для одежды	–	–	30 м3/ч
Ванная комната	25	–	25 м3/ч
Индивидуальная уборная	18	–	25 м3/ч
Уборная, совмещенная с ванной	25	–	50 м3/ч
Общая умывальная	18	–	0.5
Общая душевая	25	–	5
Общий клозет	16	–	50 м3/ч на 1 унитаз и/или 25 м3/ч на 1 писсуар
Комната для глажения и чистки одежды	18	–	1.5

После того, как определена кратность воздухообмена, легко определяется расход воздуха по формуле:

L = V*n, где:

• L – искомый расход,
• V – объем помещения,
• n – кратность обмена.

Далее следует определить скорость движения воздуха. Для естественных систем она составляет 1 – 2 м/с, для механических – не более 3 – 4 м/с. Зная величину расхода воздуха и скорость его движения, можно определить величину сечения воздуховода с помощью диаграммы:

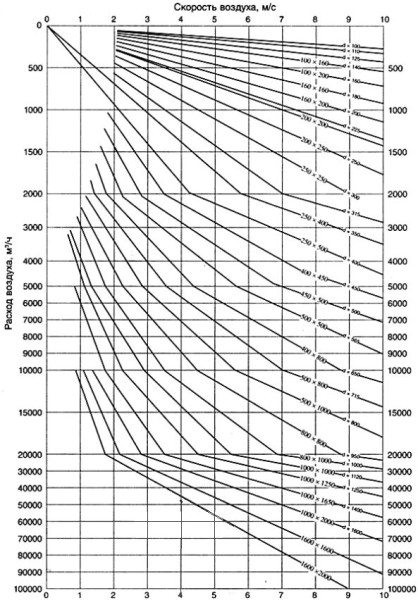

Диаграмма для определения площадей сечений вентиляционных воздуховодов.

Инструкция проста:

Определяем суммарный расход воздуха всей системой и округляем его в большую сторону. Затем откладываем полученную величину на вертикальной оси;

После этого откладываем на горизонтальной оси значение скорости движения потока;

Из точки на горизонтальной оси, которая соответствует скорости, опускаемся вниз по прямой вертикальной линии до пересечения с линией, проведенной горизонтально из точки на оси абсцисс, соответствующей расходу;

От полученной точки пересечения опускаемся до ближайшей снизу линии на диаграмме и определяем размеры сечения воздуховода или его диаметр.

Важно!
В отсутствие опыта и навыков подобных расчетов, проектирование и монтаж сложной разветвленной вентиляции лучше доверить профессионалам.
Цена работы строителей будет ниже стоимости переделок и замены оборудования.

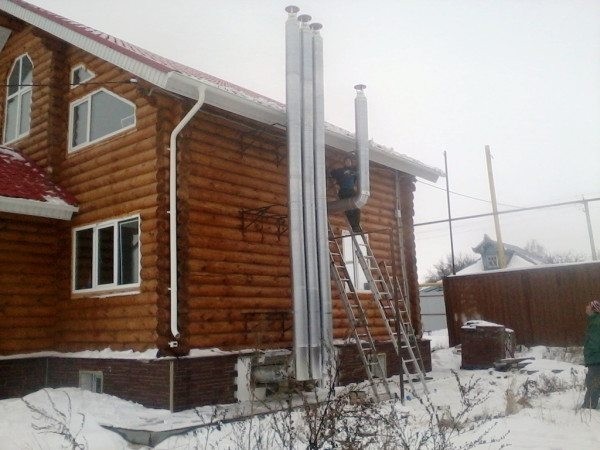

На основании полученных данных прокладывают систему воздуховодов и подключают вентиляторы.

Далее осуществляется подбор оборудования на основе расчетных данных по производительности и размерам каналов. Приточные диффузоры располагают в нижней части стены (по возможности), а вытяжные – в наиболее загрязненных помещениях (туалеты, ванные комнаты, кухни) под потолком.

Вывод

Вентиляционная система – это необходимое решение для нормальной эксплуатации современного дома. Выбор той или иной разновидности зависит от особенностей сооружения, но чаще всего используют механические приточно-вытяжные схемы. Видео в этой статье поможет вам лучше разобраться в вопросе.
