Установка выключателя с одной клавишей
Простейшим прибором для непосредственного включения света в помещении является одноклавишный выключатель. Его монтаж не составит труда технически подкованному человеку, если следовать изложенным ниже рекомендациям.
Содержание
Схема подключения одноклавишного выключателя
Содержание статьи:
Чтобы обозначить планируемые каналы для проводки, надо знать принцип монтажа выключателя. Схема его подключения не представляет особой сложности. Первое и главное правило: одноклавишный выключатель должен прерывать фазовый провод (обычно коричневого или белого цвета). Это делается в целях безопасности, чтобы лишний раз не ударило током.
- «Фаза» выводится из электрической коробки от подъездного кабеля и подводится к месту монтажа выключателя.
- Одновременно «ноль» из разводки протягивается напрямую к месту расположения светильника (это всегда провод синего цвета).
- От планируемого гнезда для одноклавишного выключателя отводится фазовый провод к той же точке подвески люстры или иного осветительного прибора.

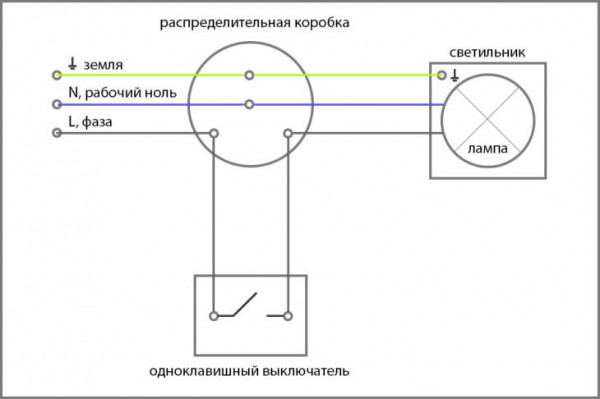

Нулевой и заземляющий провод прокладываются к светильнику напрямую, а фазовый должен пройти через выключатель - После выключателя фазовый провод можно снова завести в коробку и уже оттуда вести его к светильнику вместе с остальными, но никакой необходимости в этом нет, легче сразу протянуть линию к осветительному прибору.
Обычно для потолочного освещения заземление не используется, но на схеме заземляющий провод указан. Дело в том, что по правилам электробезопасности такой тип электропроводки нужен для влажных помещений, а квартиры таковыми не являются. Однако использовать для монтажа освещения сухих помещений трёхжильный кабель с заземляющим проводом лишним не будет.
Изучив схему монтажа, чертим линии прокладки кабелей наиболее удобным способом и начинаем готовиться к работам.
Пошаговая инструкция подключения одноклавишного выключателя
Рассмотрим сначала случай со спрятанными в стене кабелями без заземления. Нужно помнить главное правило безопасности при монтаже любого типа электропроводки — все работы производятся при выключенном напряжении. То есть, приступая к действиям, отключите автомат в щитке ради сохранения собственной жизни и здоровья.
Необходимые инструменты и материалы
Понятно, что прежде всего нужно запастись кабелем. Его требуемую длину можно определить, измерив рулеткой прочерченные линии электропроводки. Для освещения используется провод сечением 1,5 мм2. Кроме кабеля надо приготовить:
Из инструментов потребуется следующее:
Подготовительные работы
Предположим, электропровода для освещения комнаты не подведены. Для начала нужно определиться, откуда их можно забрать. Достаточно отыскать наверху под потолком электрическую коробку, в которой спрятана разводка кабелей квартиры. Обычно она закрыта круглой пластмассовой крышкой, последняя легко снимется, если поддеть отвёрткой.

Если дом достаточно старый, в распаечной коробке скорее всего будут находиться скрутки из алюминиевых проводов, замотанные чёрной матерчатой изолентой
Далее нужно определить положение будущего выключателя и найти центр потолка помещения. В последней указанной точке будет размещаться светильник. В общем случае, если в потолке нет соответствующих кабелей, их нужно подвести. Для этого необходимо в электрической коробке найти провода, идущие от щитка в подъезде.
Чтобы найти силовую линию с фазой, идущую от общей сети дома, нужно воспользоваться помощью напарника. Последний должен выйти в подъезд и отключить поочерёдно каждый из автоматов, питающих электропроводку квартиры. В это время второй человек пробником определяет, исчез ли электрический ток в сети. При прикосновении жала отвёртки-тестера к оголённому проводу с коричневой изоляцией должен пропасть огонёк индикатора. Обычно из подъезда идёт толстый кабель, с него и надо начинать проверку.
Место установки выключателя выбирается исходя из удобства нажатия на его клавишу. То есть достаточно выбрать небольшую высоту от 1 до 1,5 м от пола и отступить от косяка двери какое-то небольшое расстояние (от 1 до 40 см). Середину комнаты можно определить с помощью рулетки, отмерив длину и ширину помещения и разделив их пополам. Когда указанные места определены, нужно нарисовать на стене и потолке карандашом воображаемую линию прокладки кабеля.
Последовательность прокладки кабелей и подключения приборов
Перфоратором будем проделывать канал для кабеля, если проводка скрытая. Если запланирована наружная сеть, то этот электроинструмент не понадобится, зато будут необходимы пластиковые кабель-каналы.
- Начинаем штробить перфоратором каналы для кабелей, ориентируясь по прочерченным линиям. Для этого заправляем в перфоратор специальную лопатку и включаем режим долбления. Аккуратно проходим всю необходимую длину. Глубина канала должна получиться такой, чтобы кабель затем утопился полностью, да ещё осталось 2 — 3 мм для шпатлевки (заделки канала).

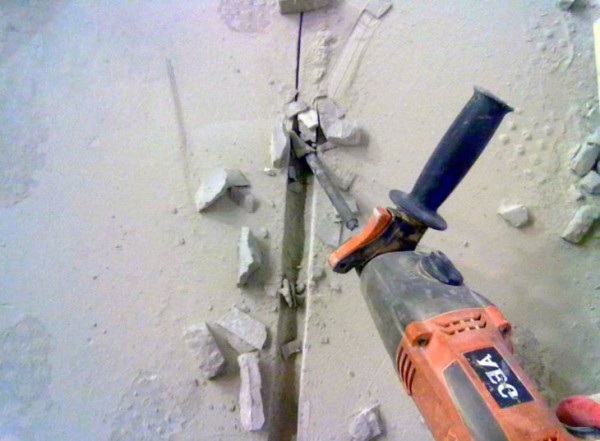

С помощью лопатки, вставленной в перфоратор, в стене проделываются прямолинейные углубления (штробы) строго по намеченным линиям монтажа кабелей - Прокладываем кабели по схеме. Две жилы подводим к выключателю от коробки. Одна из жил — фазная, коричневого или белого цвета — пойдёт на выключатель, вторая не нужна. Другой такой же кабель подводим от коробки к светильнику, здесь используем только «ноль». Наконец, от люстры отводим ещё один кабель с фазным проводом. Он должен прийти к выключателю.
В сделанные штробы укладывается кабель и крепится в нескольких точках пластиковыми клипсами - Делаем углубление для выключателя с помощью коронки по бетону. Здесь перфоратор необходимо переключить на режим одновременного сверления и долбления.

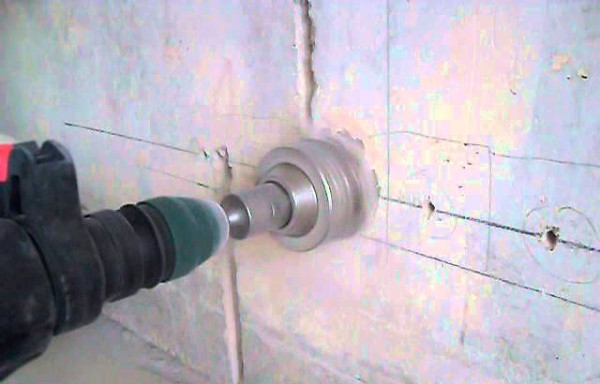

Необходимое посадочное место высверливается с помощью коронки соответствуюшего диаметра - Заделываем каналы шпатлевкой с помощью шпателя. Этот процесс сам по себе несложный. Его можно произвести даже без всякого опыта отделочных работ. Главное — аккуратность. Одновременно вставляем стакан и тоже подмазываем место его крепления шпатлевкой. Торчащий кусок кабеля при этом нужно просунуть в специальную дырку на стакане.
Все проделанные в стене каналы, включая место под установку подрозетника, замазываются шпатлёвкой, а кабель, заведённый под выключатель, выводится через подрозетник - Вскрываем упаковку нового выключателя. Первоначально поддеваем клавишу шлицевой отвёрткой и удаляем её. Снимаем облицовочную панель выключателя.

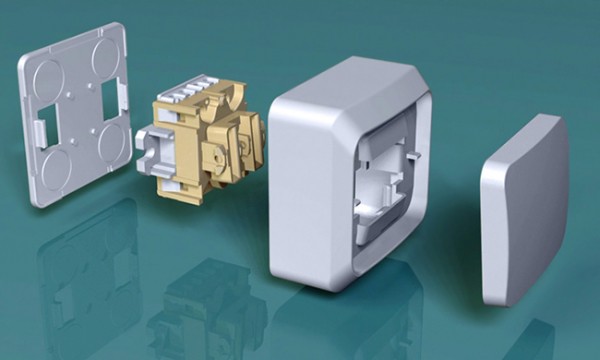

После снятия облицовочной панели появится доступ к механизму выключателя - Оголяем концы проводов в гнезде подрозетника. У одноклавишного выключателя два входа. В них и вставляем зачищенные отрезки фазовых линий.
При подключении выключателя порядок проводов не имеет значения - Монтируем сам выключатель. Затянув болтики на контактах проводов, вставляем прибор в стакан, углубляя вровень со стеной, и отвёрткой закручиваем боковые винты. При затягивании последних выдвигаются усики, которые и фиксируют выключатель в стакане.

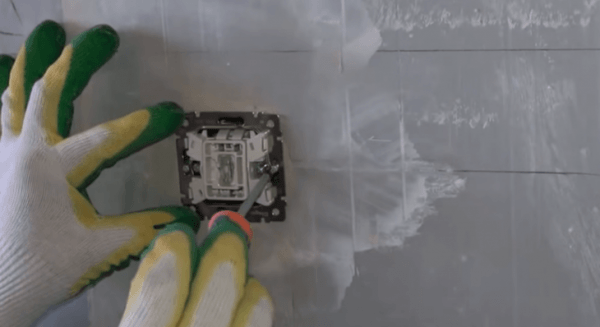

Механизм выключателя крепится к подрозетнику при помощи двух болтов по краям металлического суппорта - Собираем выключатель: фиксируем облицовочную панель и вставляем пальцами клавишу на место. Процесс окончен.
На установленный механизм одевается облицовочная панель, а затем вставляется клавиша выключателя
Существуют ещё такие типы выключателей, у которых нет болтов на контактах. В этом случае зачищенные концы проводов достаточно просто вставить в соответствующие входы, и провода сами зафиксируются автоматическим зажимом. Если потребуется извлечь концы обратно, нужно воткнуть жало шлицевой отвёртки в специальный паз и отжать механизм.
Если при укладке кабеля в проделанном канале он не фиксируется, то необходимо приобрести специальные дюбели. Они выглядят так: на одном конце кольцо для кабеля, на другом — обычный стержень. Далее нужно просверлить перфоратором несколько отверстий вдоль канала и вставить указанные дюбели, зафиксировав с их помощью кабель.

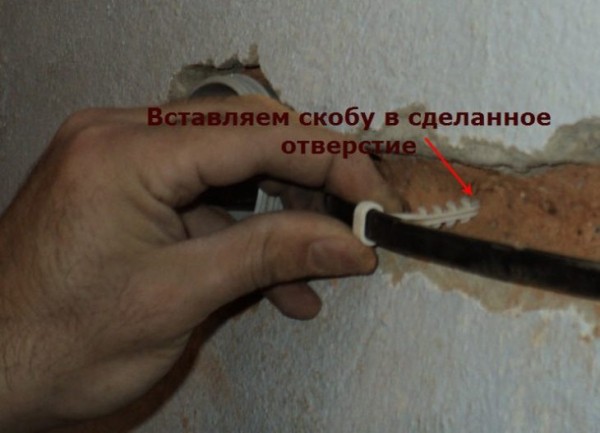

Для закрепления кабеля в штробе можно использовать дюбели со специальной клипсой
При открытой проводке всё делается гораздо проще. Перфоратор не нужен. Достаточно проложить кабель по наружной части стены и прикрепить его любыми подручными элементами, например, теми же дюбелями. Но обычно в этом случае используют декоративные короба для электропроводки. Последние просто приклеивают к стене на двойной скотч или крепят на саморезы, а в них, открыв крышку, укладывают провода. В остальном процесс полностью повторяет описанный выше.
Видео: подключение одноклавишного выключателя с индикацией
Как подключить выключатель от розетки
В этом случае можно сэкономить на электропроводах. Подключение производится обычным порядком по уже описанному сценарию. Однако провода запитываются не в электрической коробке, а в розетке.
- Последнюю нужно для начала разобрать. А именно, открутив центральный болтик, снять пластиковую лицевую часть, ослабить винты, с помощью которых розетка крепится в стакане, и вытащить наружу основу.
- Далее нужно подсоединить фазовый провод к соответствующему входу розетки. Получится параллельное подключение.
Если фазу забрать не из распределительной коробки, а из розетки, можно сэкономить на кабельной разводке - Второй конец фазового провода надо завести в соответствующий вход выключателя. Из второго контакта этого прибора выйдет провод для питания светильника. При этом ноль от освещающего аппарата также можно подвести к розетке или сразу к коробке.
Видео: подключение выключателя от розетки
Как подключить три розетки и один выключатель от коробки
Рассмотрим ещё один случай. Пусть нам требуется запитать от электрораспределительной коробки три розетки и один выключатель. Тогда лучше всего поступить так.
- Из коробки выводится один кабель с тремя жилами сечением по 2,5 мм. Такой размер для квартирных розеток нормируется в ПУЭ (Правилах Устройства Электроустановок).
Разводку до розеток лучше делать специальным кабелем в негорючей изоляции, например ВВГнГ 3х2,5 - Затем провод подводится к первому гнезду для розетки и производится её установка. Процесс аналогичен подключению выключателя.
- Кабель протягивается дальше — к следующему стакану. Вновь устанавливается розетка. Наконец, процесс повторяется в третий раз. Причём, если проводка скрытая, то перфоратором предварительно проделываются каналы и гнёзда. Каждый раз в розетку заводят фазовый и нулевой провода в соответствующие контакты, а затем к этим же точкам параллельно подсоединяют такой же кабель, и он идёт дальше.

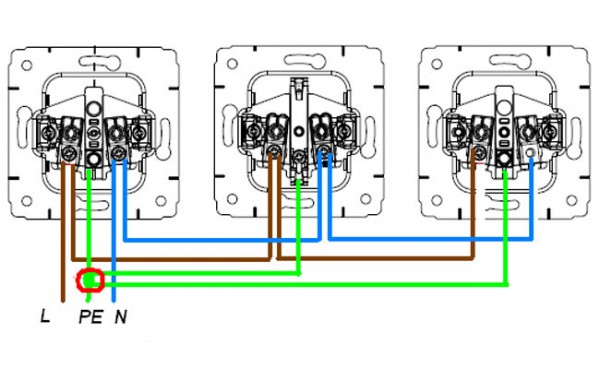

Каждую жилу нужно вести от одного стакана к другому, подключая все розетки последовательно - На окончательном этапе выключатель подсоединяется к одной из розеток — там, где удобнее. При этом нужно помнить, что для освещения используют провода сечением 1,5 мм. И заземление применять необязательно.
Кабель для освещения порой выводят и сразу из коробки. Тогда получаются две отдельные линии — одна на розетки, вторая на освещение. Выключатель подсоединяется по первоначальной схеме, описанной в самом начале статьи.
Подключение одноклавишного выключателя на две лампочки
Возможен также вариант компоновки одноклавишного выключателя с двумя светильниками. В этом случае осветительные узлы просто подключаются параллельно.
Например, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Внутри её корпуса следует вставить конец этого провода в клеммную колодку или другое приспособление для соединения проводки. А с другой стороны такой контактной группы надо завести одновременно два провода. Эти две фазы должны запитать оба светильника.

Для «раздвоения» проводов можно использовать универсальный клеммник Wago: в один разъём вставляется приходящий кабель, а в оставшиеся — два уходящих; такое соединение нужно сделать на каждой из трёх жил
Другой вариант: оба провода от освещающих приборов следует вставить в один выход выключателя. Недостаток в том, что один из концов в процессе эксплуатации может выпасть из контакта.
Видео: как подключить одноклавишный и двухклавишный выключатель
Обычно одноклавишный выключатель служит долго. Если клавиша перестанет «отщёлкивать», то лучше заменить узел полностью. Современные выключатели плохо поддаются ремонту. Чаще всего случается такая неисправность: один из проводов выпадает из контакта. Тогда нужно поддеть клавишу отвёрткой, ослабить открывшиеся болты, вытащить основу, вставить контакт на место и зафиксировать его. Однако поломки, как правило, происходят редко, если используется оборудование известных производителей.
