Трубогиб с электроприводом своими руками: чертежи

0 33

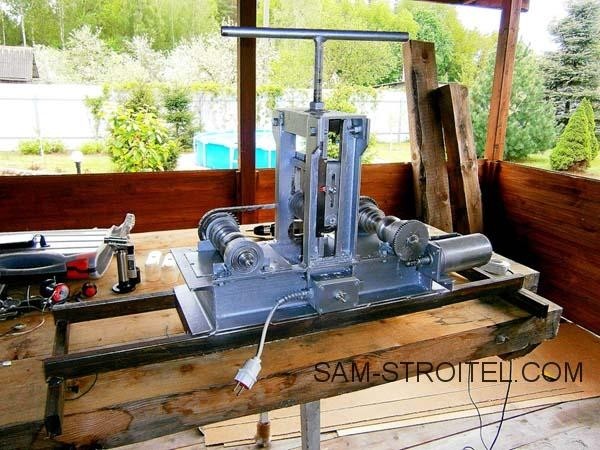

Самодельный трубогиб с электроприводом, сделанный своими руками, чертежи, фото и подробное описание станка, прилагаются.

Всем привет! Вот изготовил станок для гибки труб. Значит, первым делом, подобрал подшипники, звёздочки и цепь. Затем сделал чертежи катков.

Ну а дальше пошла импровизация. Слепил из чего было. Гнёт трубы профильные от 10х10 до 40х60 мм, круглые от 10 до 40 мм. Да ещё полосу.

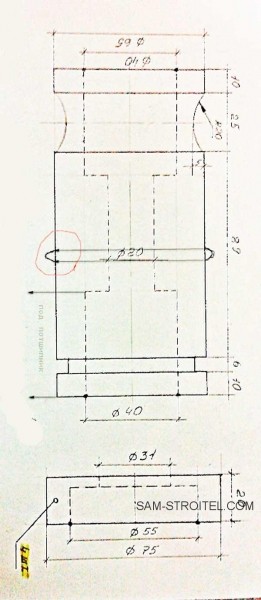

Ещё не мешало бы на верхнем прижимном валу, ровно по центру, сделать пару мм «шип» или как его правильно назвать. То есть что бы на профиле чуть внутрь вгибало металл, а то «гармошка» на малых радиусах. На чертеже чуть скорректирую.

Трубогиб с электроприводом своими руками: чертежи

Не большой выступ желательно сделать 2 мм. будет достаточно.

Трубогиб с электроприводом своими руками: чертежи

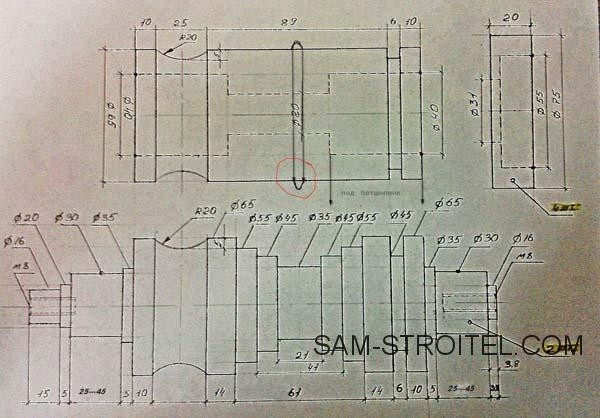

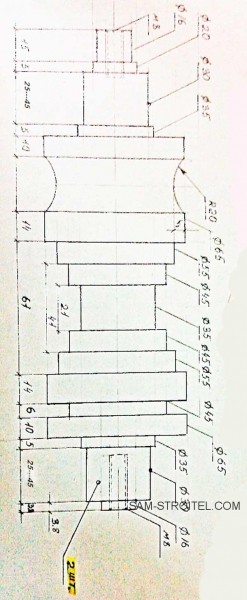

Чертежи валов трубогиба.

Трубогиб с электроприводом своими руками: чертежи

Трубогиб с электроприводом своими руками: чертежи

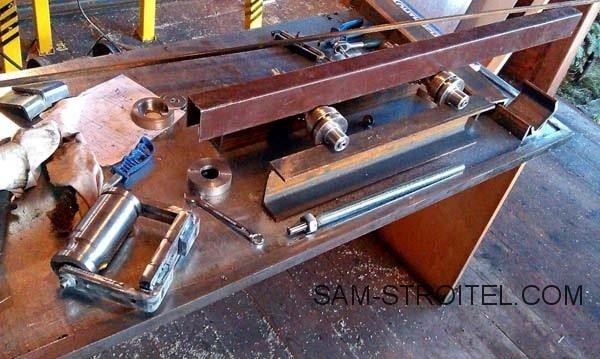

Примерка трубы профильной 60 х 40 мм. Для расчёта высоты прижимного устройства.

Трубогиб с электроприводом своими руками: чертежи

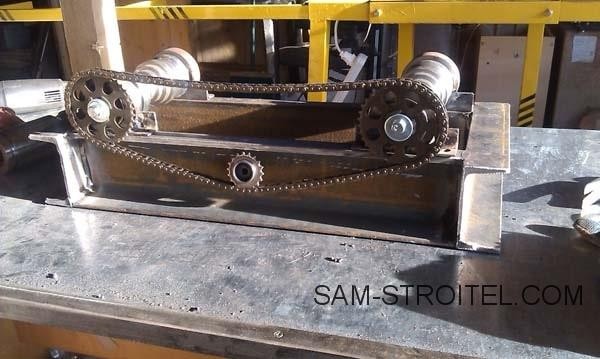

Сварил каркас из сотого швеллера, примерка цепи и натяжной звёздочки.

Трубогиб с электроприводом своими руками: чертежи

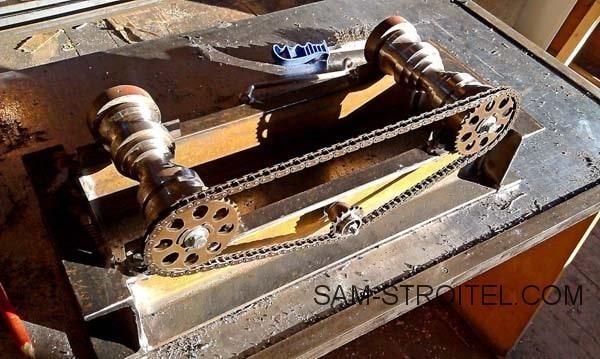

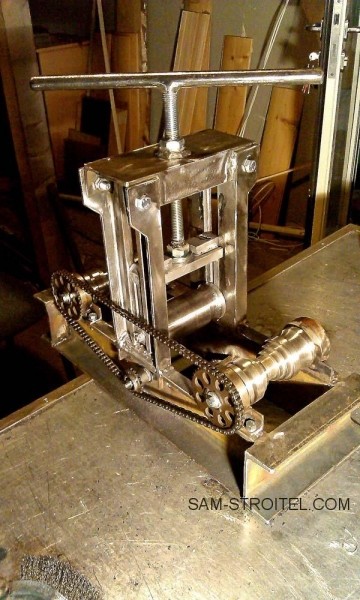

Натянул цепь и отцентрировал.

Трубогиб с электроприводом своими руками: чертежи

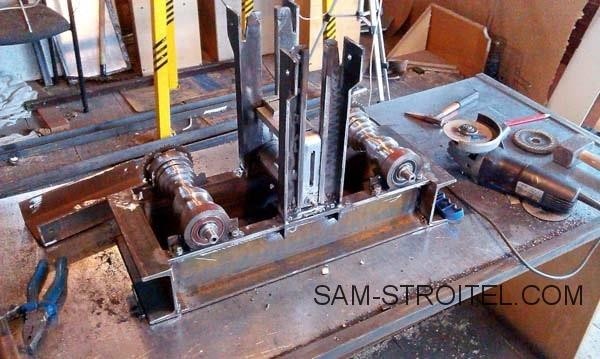

Приварил вертикальные стойки, пришлось подрезать швеллер и уголки. Не учёл при создании катков. Нужно было оси чуть длиннее сделать. Правда станок чуть компактней получился.

Трубогиб с электроприводом своими руками: чертежи

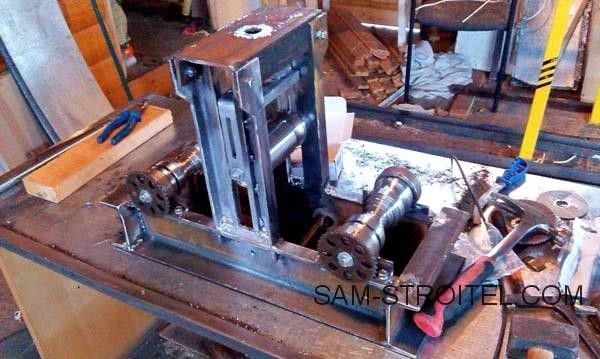

Верхняя крышка под шпильку прижимную.

Трубогиб с электроприводом своими руками: чертежи

Трубогиб с электроприводом своими руками: чертежи

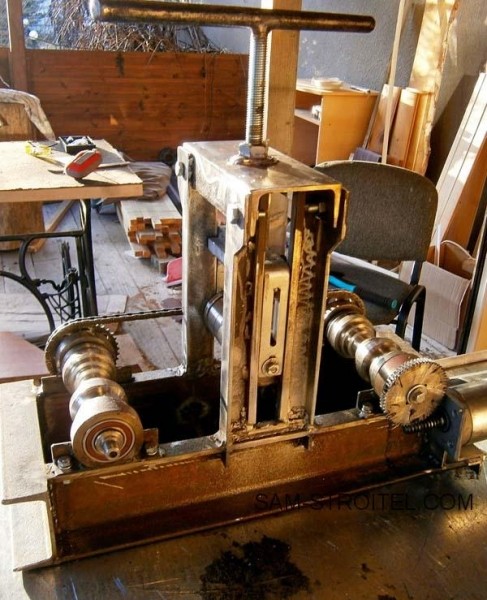

Для станка трубогиба, поставил двигатель и шестерню от шлагбаума «Найс». Шестерни и звёздочки обязательно на шпонки. Я просверлил сверлом 4 мм в щель между осью и звёздочкой по два глухих отверстия и вставил остатки свёрл.

Трубогиб с электроприводом своими руками: чертежи

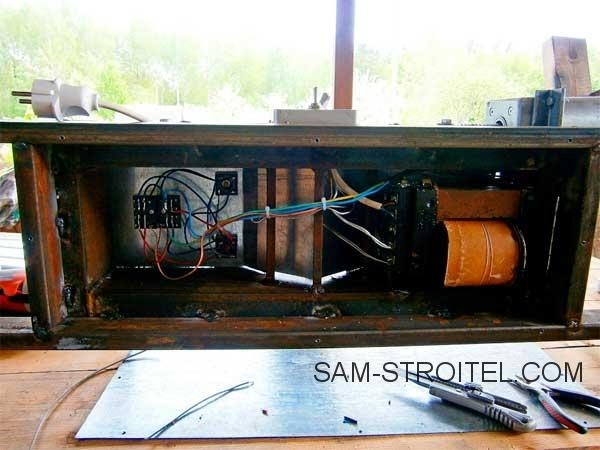

Электродвигатель на 24 вольт, подключил через трансформатор, два мощных выпрямителя, два реле и переключатель.

Трубогиб с электроприводом своими руками: чертежи



Трубогиб с электроприводом своими руками: чертежи

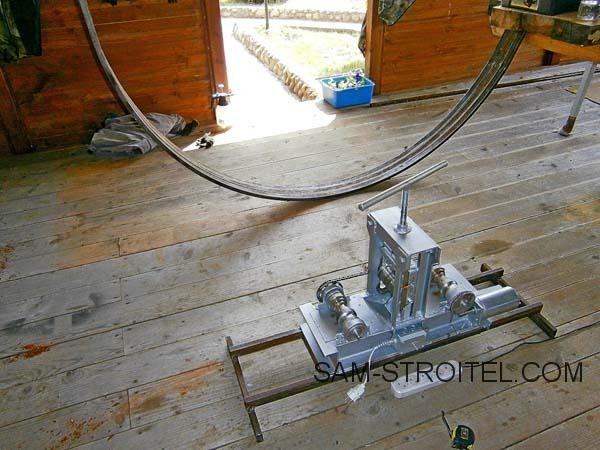

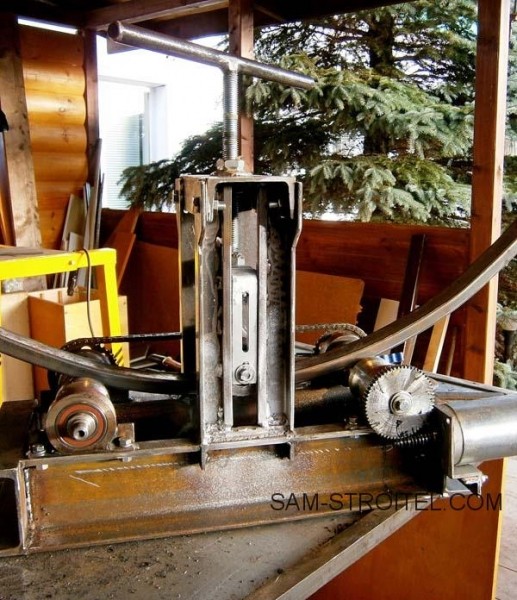

Согнул трубы для парника.

Трубогиб с электроприводом своими руками: чертежи

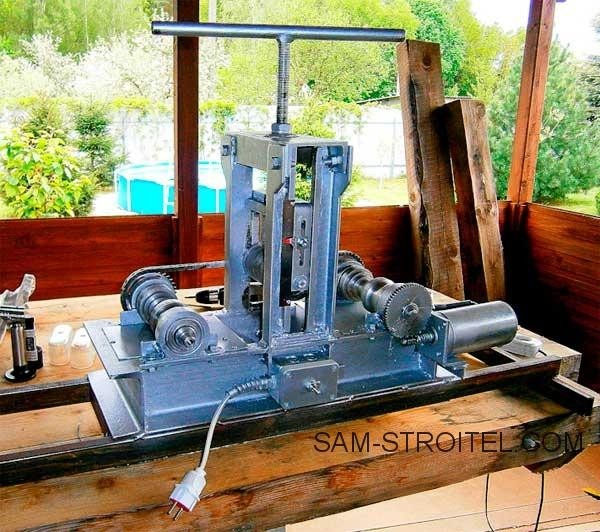

Сделал шкалу со стрелкой, для создания одинакового радиуса. Тумблером приводим в движения влево и вправо. Хотел ещё пристроить концевики, но понял, что это лишнее.

Трубогиб с электроприводом своими руками: чертежи

В этом видео показана работа самодельного трубогиба:

Автор самоделки: Александр Андриевский. г. Гродно. Беларусь.
