Токарный станок по дереву своими руками

0 176

Токарный станок по дереву своими руками

Самодельный токарный станок по дереву сделанный своими руками из двигателя от стиральной машины: фото изготовления станка с описанием и размерами.

Для работы с деревом в первую очередь понадобится токарного станок, промышленные варианты стоят не дёшево, но небольшой токарный станок по дереву можно сделать из подручных материалов как поступил автор этой самоделки.

Далее Вашему вниманию предоставлены несколько фото основных этапов сборки самоделки.

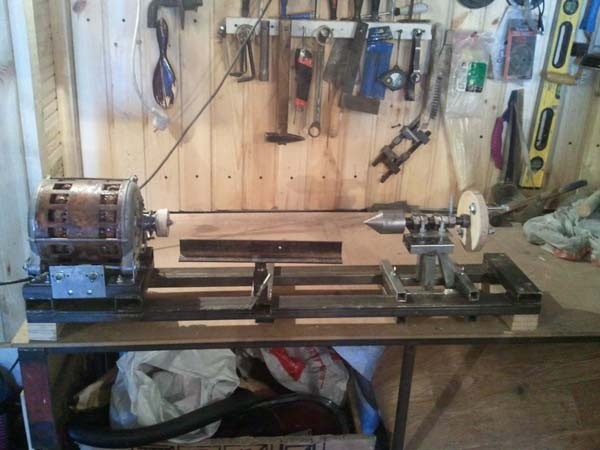

Изготовление станка.

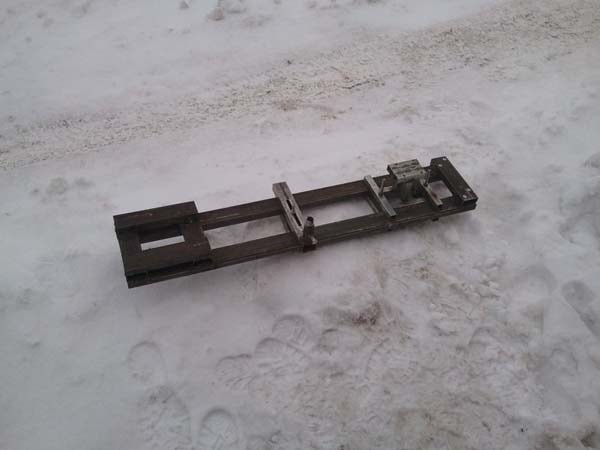

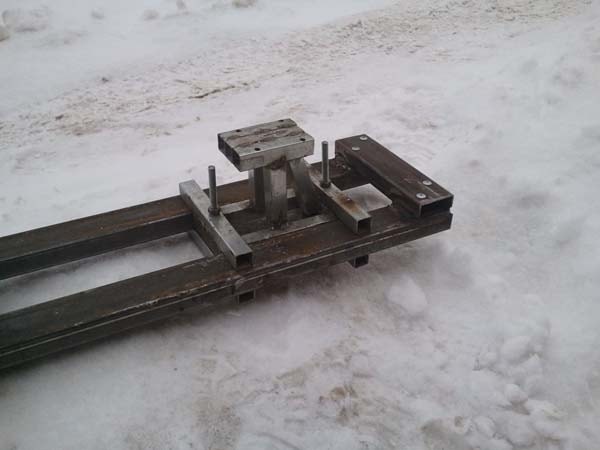

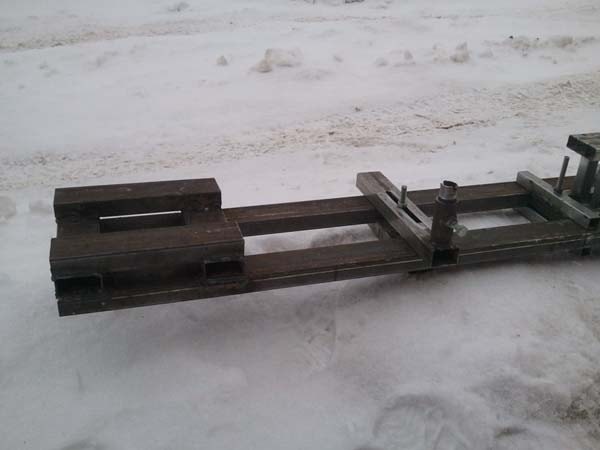

Раму сварил из профильной трубы 50 х 25 х 5 мм, длинна рамы 1000 мм, ширина 190 мм.

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

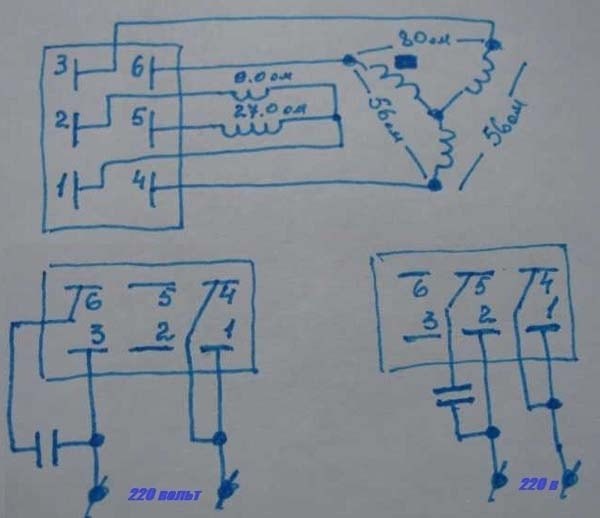

Для самоделки использовал двигатель от стиральной машины Вятка автомат, двигатель асинхронный имеет две скорости 400/3000 об/мин, для подключения использовал конденсатор.

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

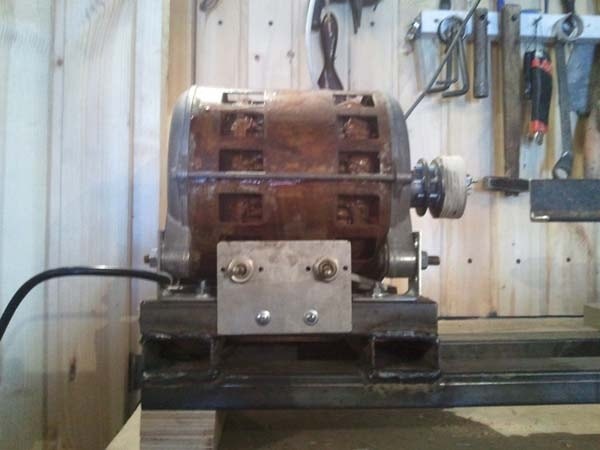

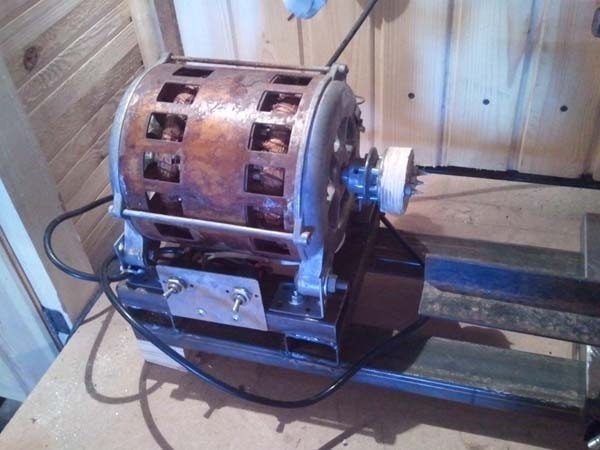

Мотор закрепил уголками на раме, шайбами выставил ось двигателя параллельно раме.

Токарный станок по дереву своими руками

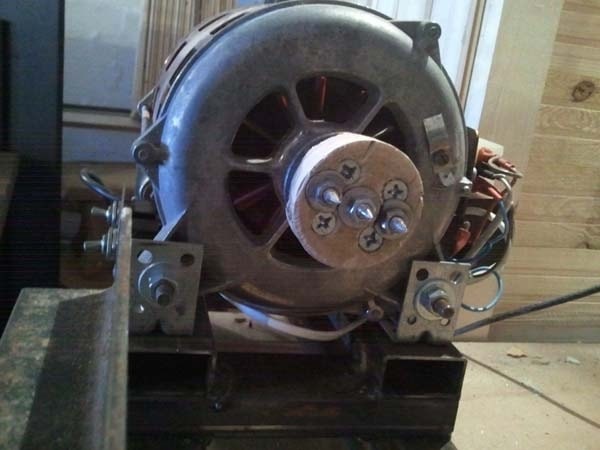

Переднюю бабку сделал следующим образом: на шкиве двигателя нарезал резьбу М6 под отверстия, затем четырьмя шпильками закрепил фанеру толщиной 20 мм. В остальные отверстиях сделал «трезубец».

Токарный станок по дереву своими руками

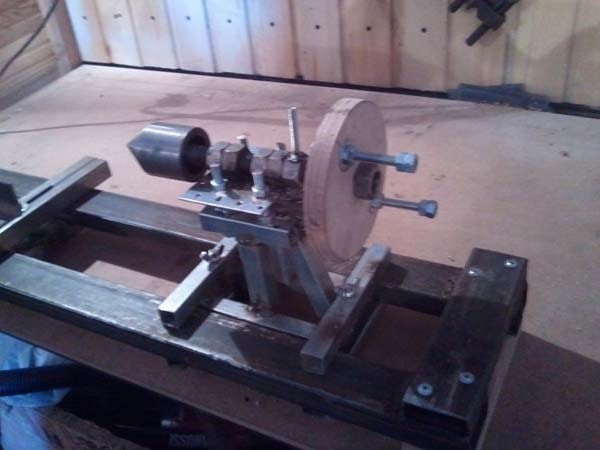

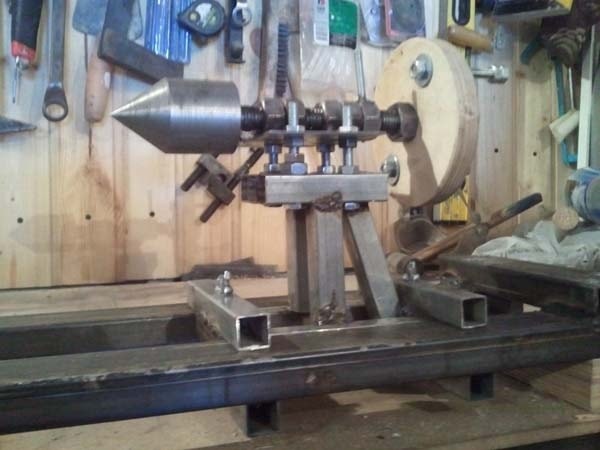

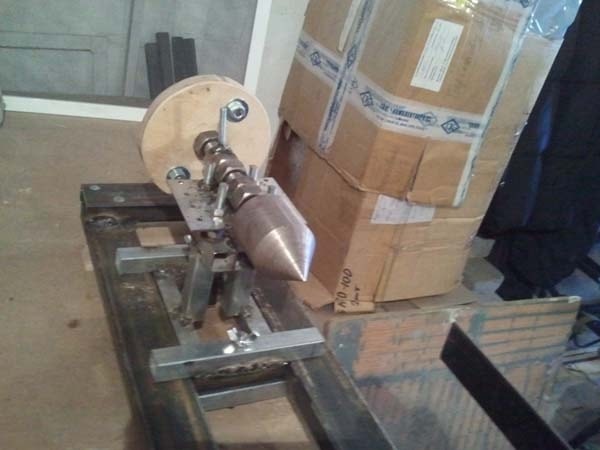

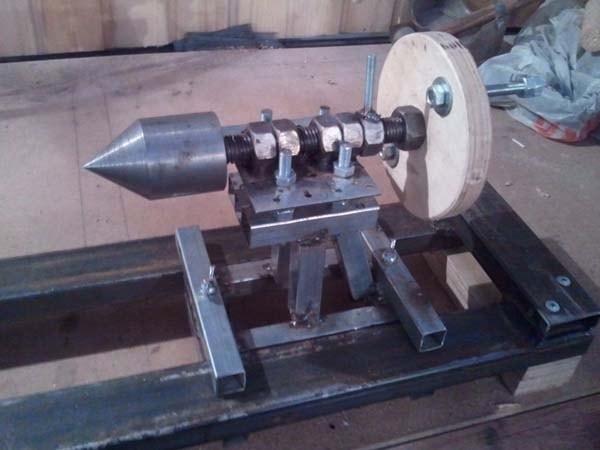

Заднюю бабку сделал следующим образом: направляющие и корпус задней бабки сделал из профильной трубы 20 х 20 х 1,5 мм.

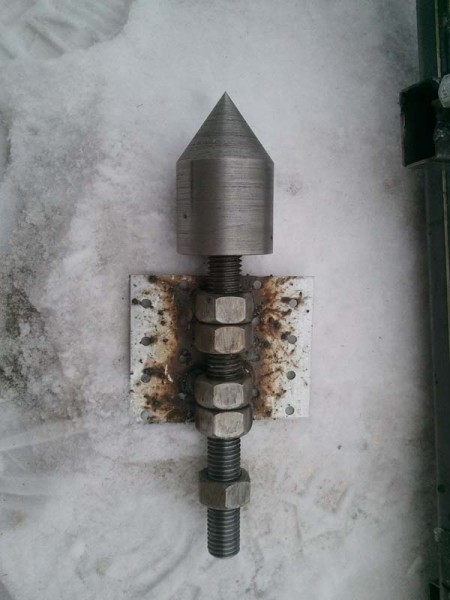

Взял пластину толщиной 3 мм и приварил 4 гайки под шпильку М18 (ось задней бабки).
Выточил конус с внутренним посадочным местом под подшипники №202.
Из фанеры и двух шпилек собрал рукоятку.
Шпильками М8 и гайками выставил ось задней бабки параллельно раме и передней бабке.

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

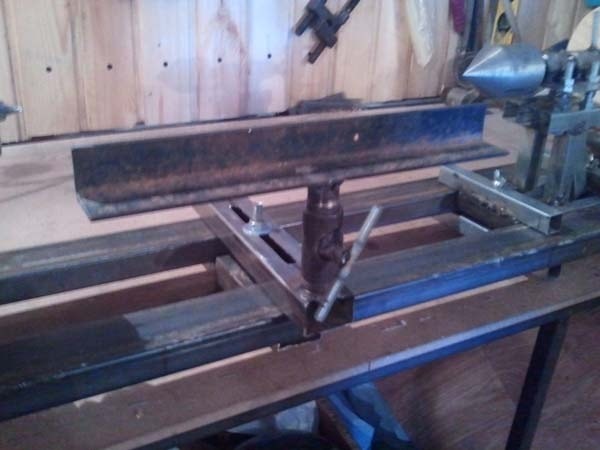

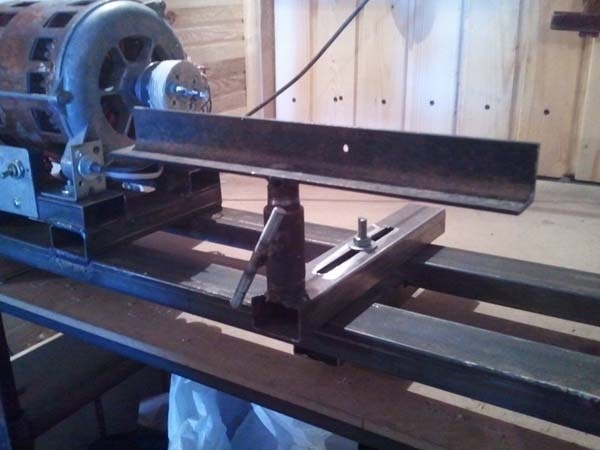

Подручник сделан из профильной трубы 40 х 20 х 2 мм, стойка из сгона 15 мм и 20 мм, упор из уголка 40 х 40 мм.

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

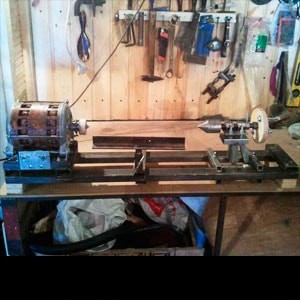

Мощности самодельного станка вполне хватает на болванку 100 х 100 х 400 мм.

Токарный станок по дереву своими руками

На этих видео, автор демонстрирует работу своего самодельного станка — станок по дереву , работа на станке.

Автор: Денис Иванов.
