Токарный станок из болгарки своими руками

Самодельный токарный станок по дереву, сделанный из болгарки, подробные фото изготовления самоделки с описанием.

Народные умельцы не перестают удивлять своей изобретательность, и в этой статье мы подробно рассмотрим процесс изготовления самодельного токарного станка из болгарки.

Разумеется, болгарка не очень подходит для такого станка, ввиду огромных оборотов, которые будут вызывать сильные вибрации. Но болгарку можно подключить через диммер и регулировать обороты.

На таком самодельном токарном станке, можно вытачивать, ручки для инструмента, различные скалки, фигурные изделия и прочие самоделки.

Собрать такой станок не составит особого труда, конструкция довольно проста. Далее всё подробно показано на фото:

Токарный станок из болгарки своими руками

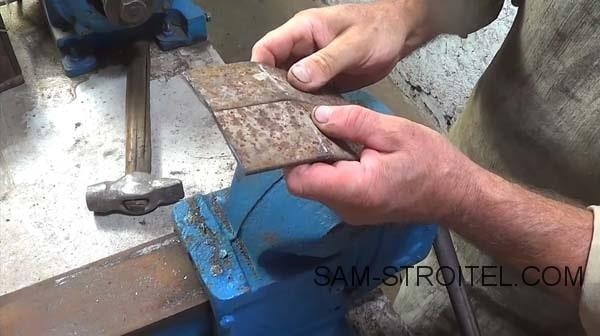

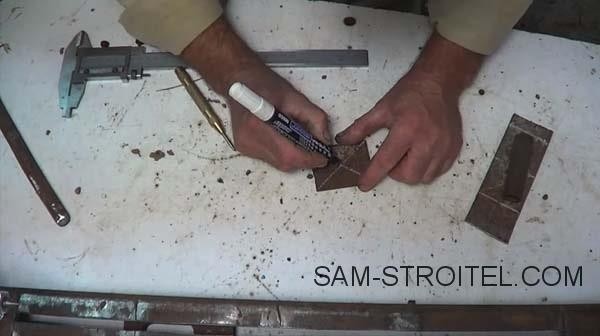

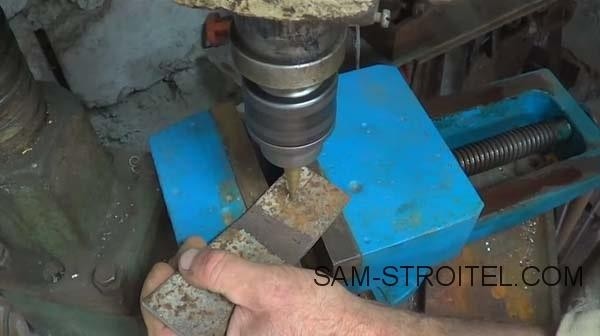

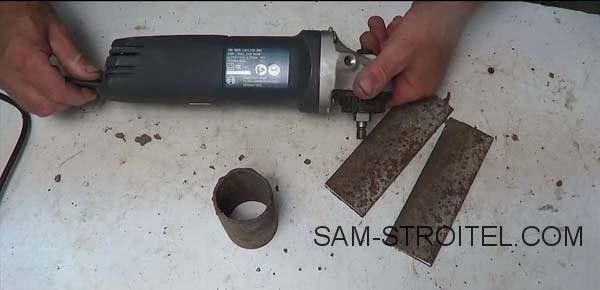

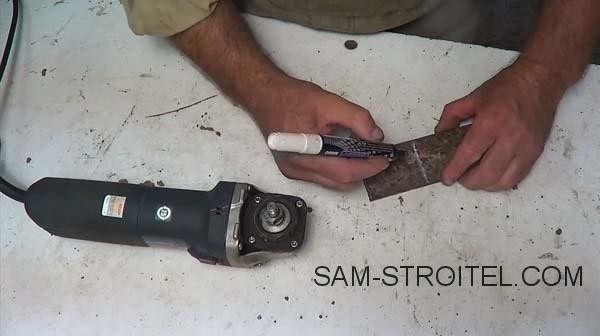

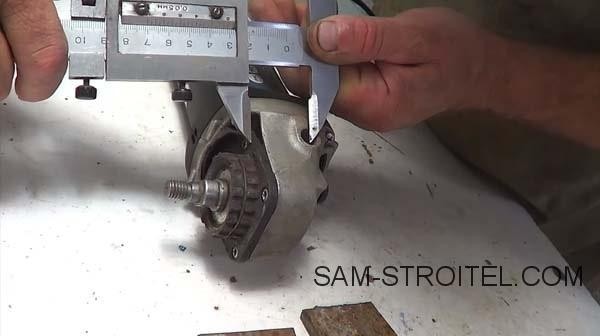

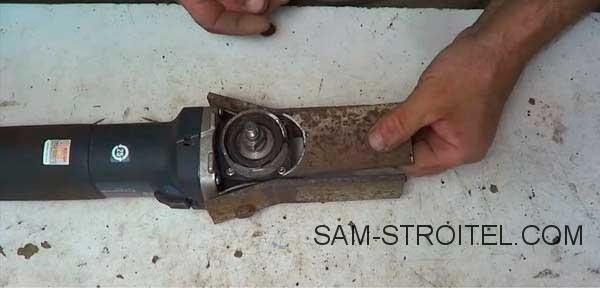

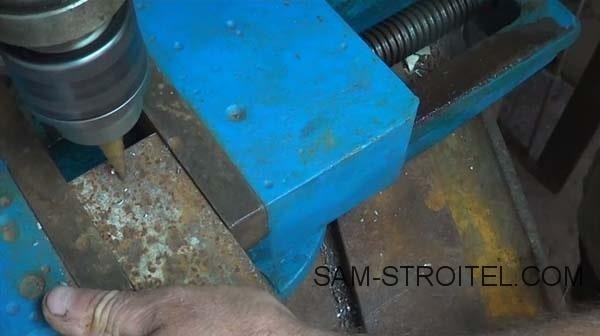

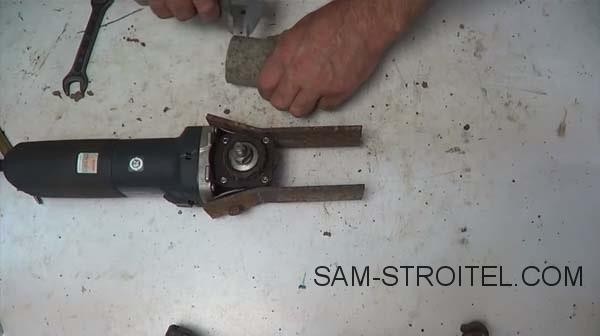

Изготовление крепежа для болгарки.

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

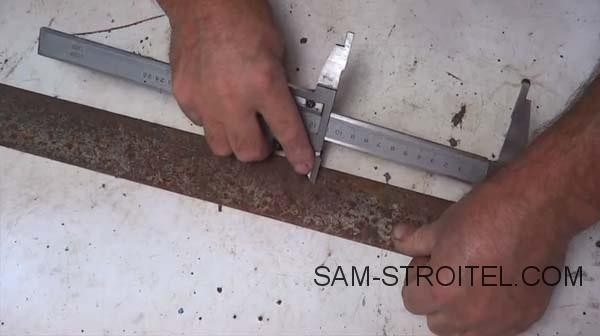

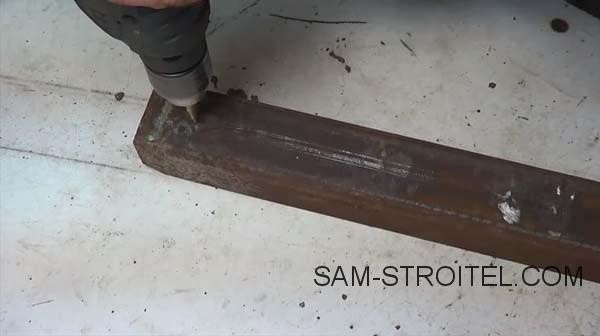

Крепление для УШМ готово, теперь изготовим станину. Лучше всего для таких целей подойдет кусок швеллера, но можно использовать и кусок профильной трубы.

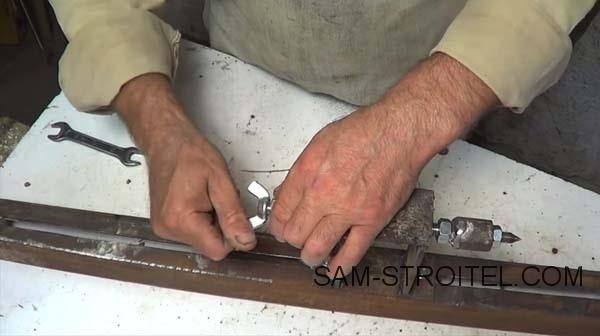

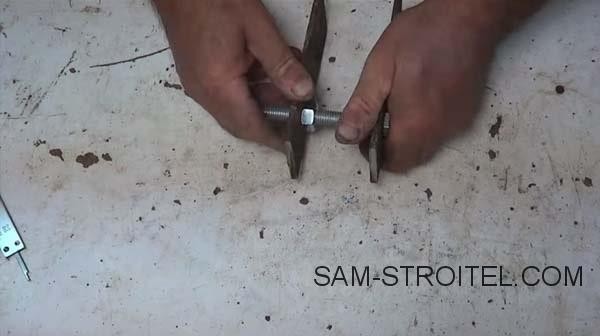

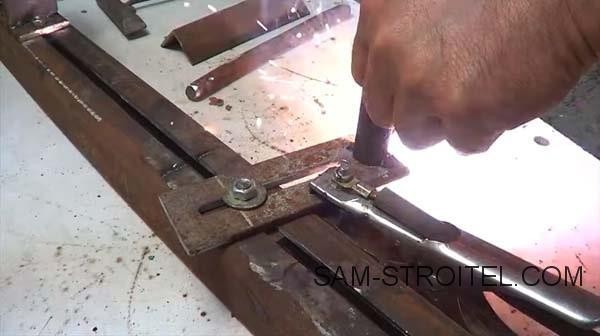

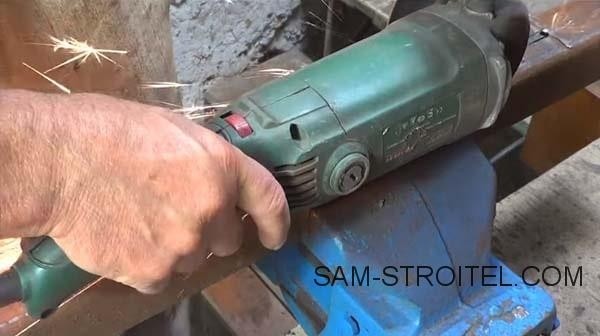

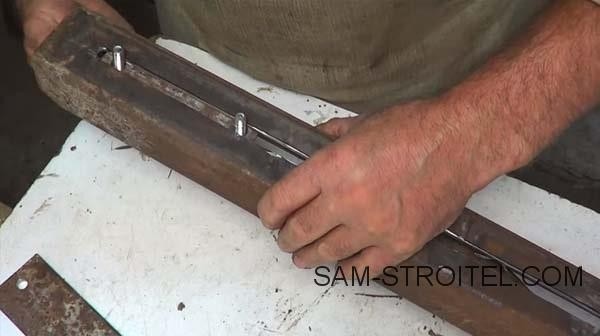

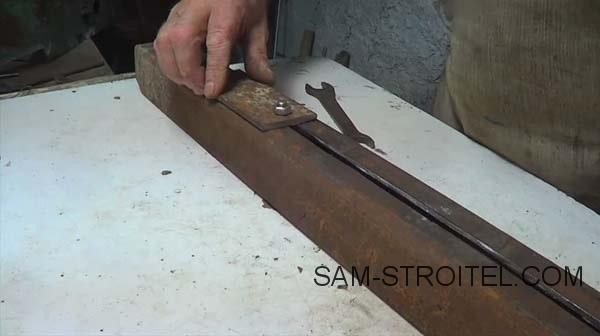

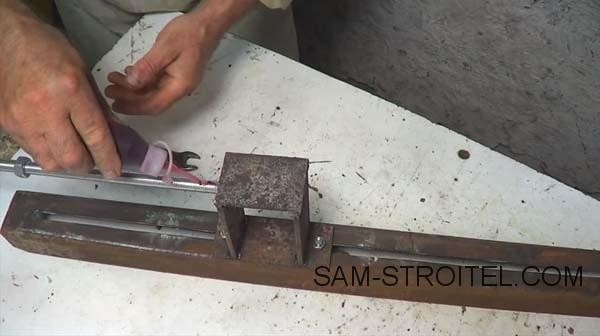

Вдоль станины, болгаркой прорезаем щель, она нужна для перемещения задней бабки. Платформу для задней бабки делаем из железных пластин и болтов с гайками, в итоге заднюю бабку можно будет передвигать и надежно фиксировать.

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

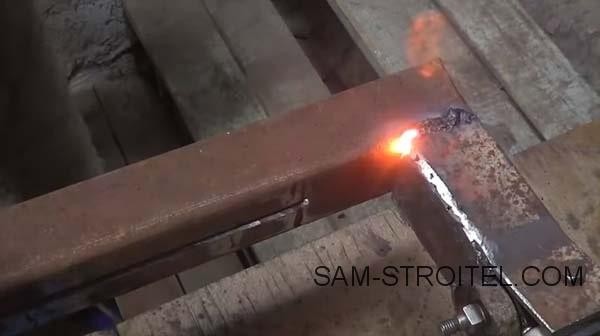

К станине под прямым углом привариваем крепеж для болгарки, изготовленный ранее.

Токарный станок из болгарки своими руками

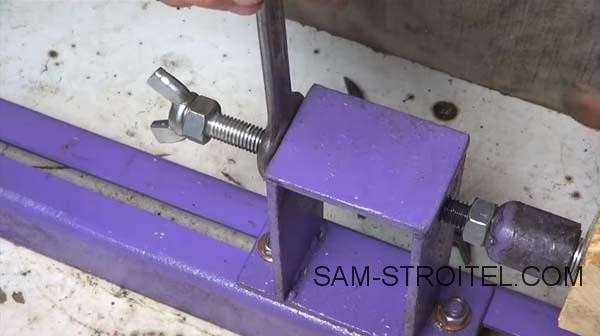

Затем приступаем к изготовлению задней бабки.

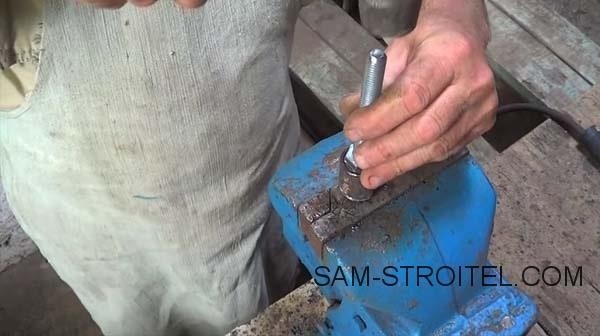

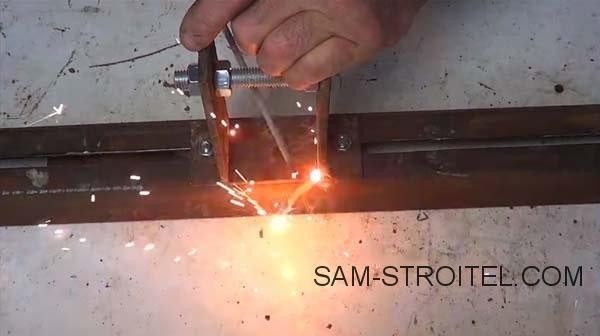

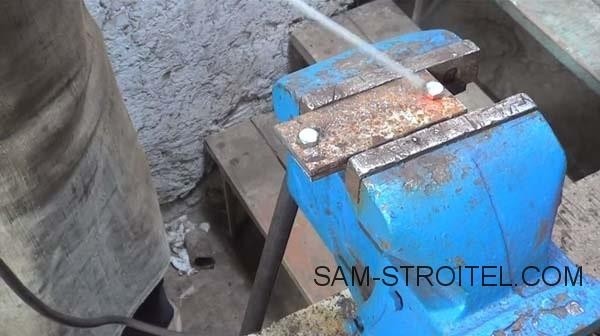

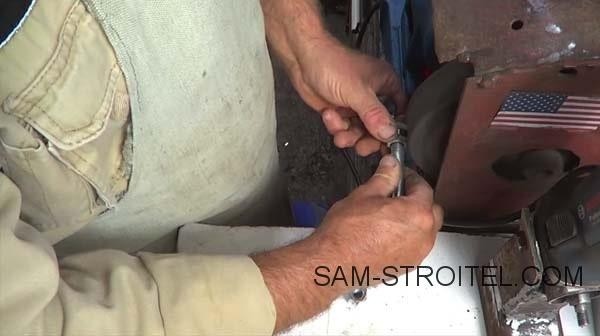

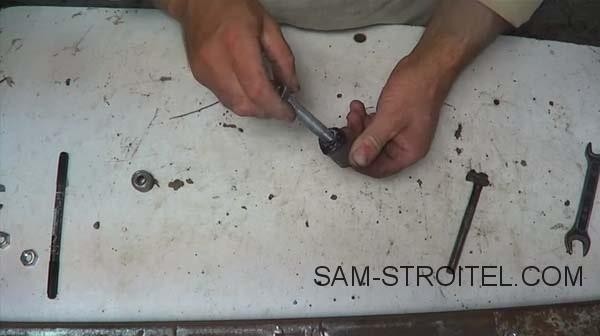

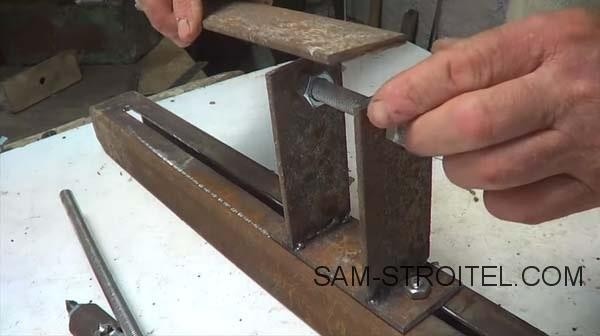

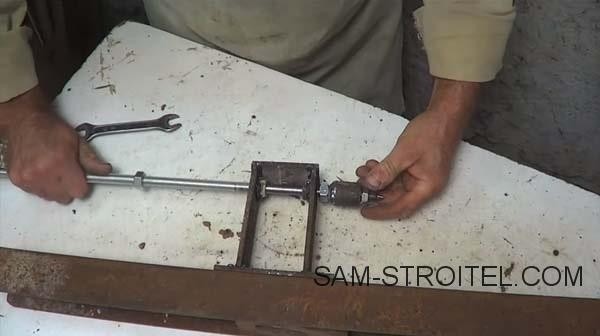

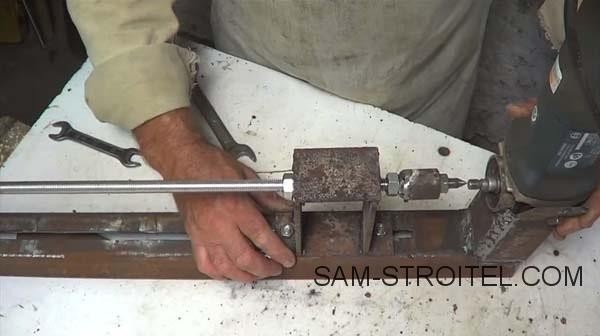

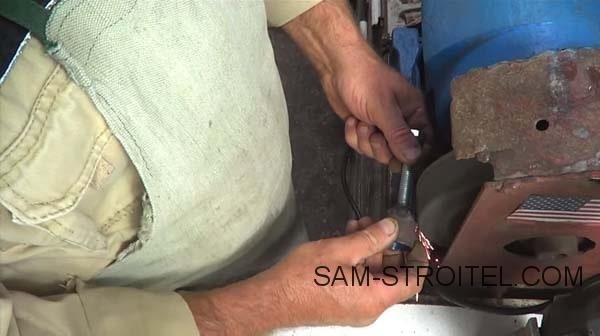

Заднюю бабку сделал из железных пластин и приварил к подвижной основе. Также нам нужно сделать ось для задней бабки, в качестве оси использовался резьбовой стержень, а вращается ось на подшипниках. В качестве корпуса для подшипников выступает кусок железной трубы подходящего диаметра. Конец резьбового стержня затачиваем, автор использовал для этого дрель и точильный станок.

Токарный станок из болгарки своими руками



Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

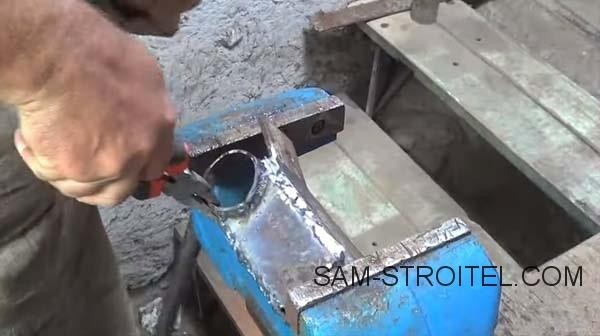

Задняя бабка готова, теперь изготовим подручник для станка.

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

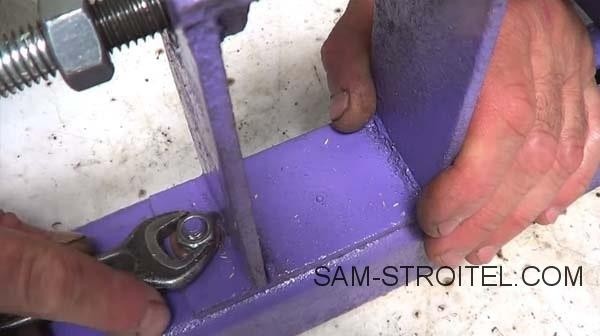

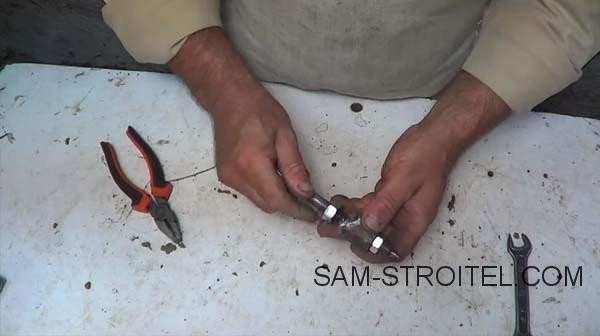

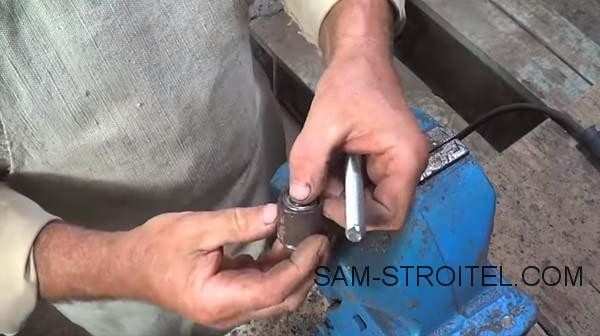

Собираем станок, крепим болгарку двумя болтами к станине. Также устанавливаем на вал болгарки деталь, которая будет фиксировать обрабатываемое изделие. Такой держатель можно сделать из удлиненной гайки, толстой шайбы и гвоздей.

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

Токарный станок из болгарки своими руками

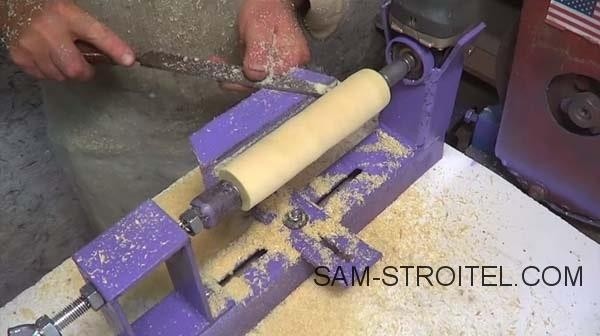

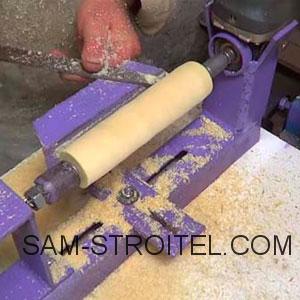

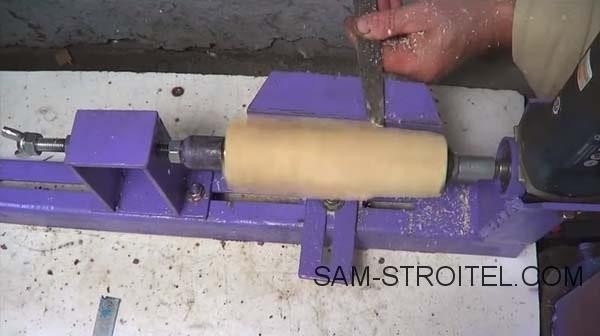

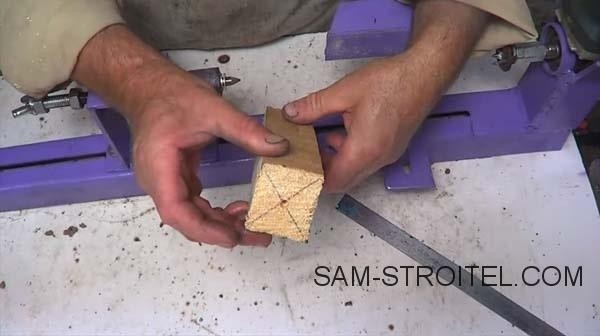

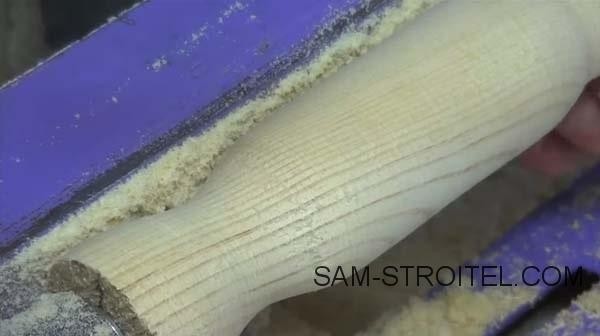

В результате получился отличный самодельный токарный станок из болгарки!

Токарный станок из болгарки своими руками

Заинтересовала самоделка? Рекомендуем посмотреть видео, где показан процесс изготовления этого станка:
