Точечная сварка своими руками из микроволновки

0 342

Самодельная точечная сварка сделанная из трансформатора от микроволновки: схема, фото и описание изготовления сварочного аппарата в домашних условиях.

Приветствую! Хочу показать самодельную точечную сварку, сделанную Вадимом Ореховым. Далее со слов автора.

За основу самоделки, была взята старенькая и вышедшая из строя микроволновая печь, из которой благополучно был извлечен трансформатор и вентилятор.

Из трансформатора была извлечена вторичная обмотка, а вместо нее намотано три витка сварочного провода сечением 16 мм2.

Позже куплен на блошином рынке, медный прут сечением 16мм. из которого токарь выточил по моей просьбе будущие электроды.

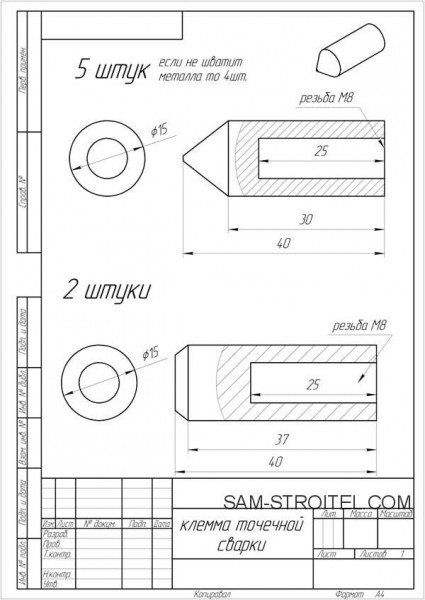

Чертеж электродов прилагаю

Точечная сварка своими руками из микроволновки

Ну а пока токарь творит, я облагораживаю трансформатор и все обслуживающие его узлы.
В схему был включен автомат включения/выключения, вентилятор для обдува трансформатора, магнитный пускатель, микро выключатель управляющий пускателем и пара лампочек для индикации наличия сети и работы трансформатора.

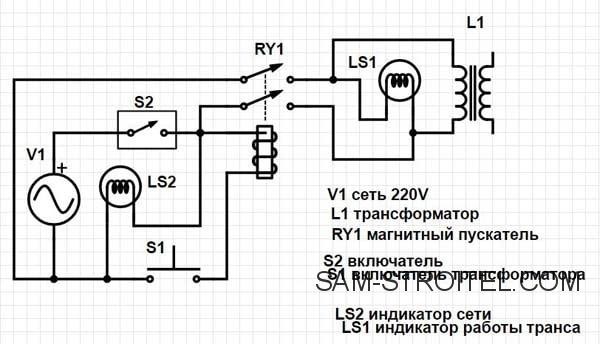

Для особо любопытных, желающих знать как это все подключено прилагаю принципиальную электро схему.

Точечная сварка своими руками из микроволновки

В примененной мною схеме предусмотрена работа микро выключателя от сети 220V, это чревато поражением тока, во избежание подобных случаев необходимо в схему внедрить низко вольное реле, что и будет мною обязательно сделано в последующих доработках

Точечная сварка своими руками из микроволновки

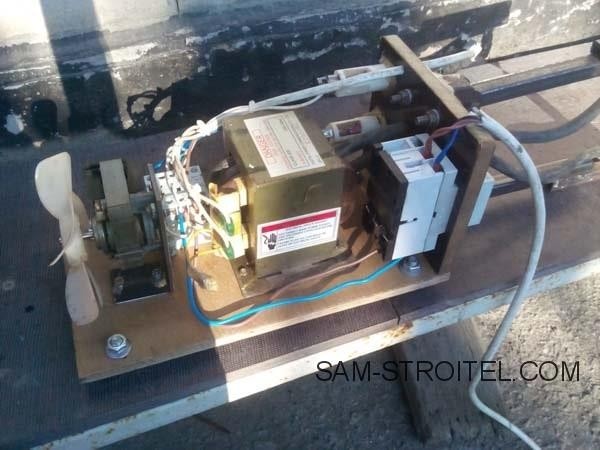

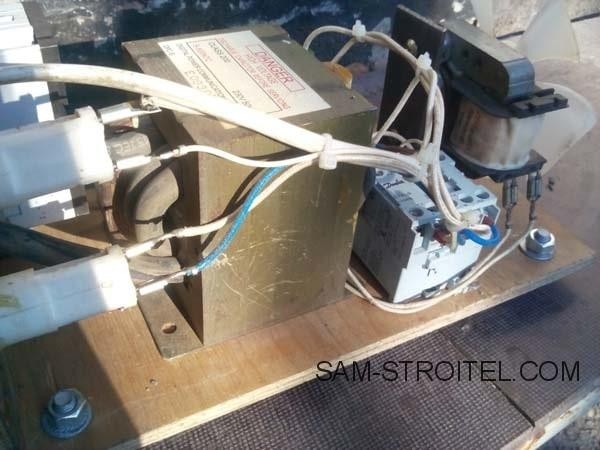

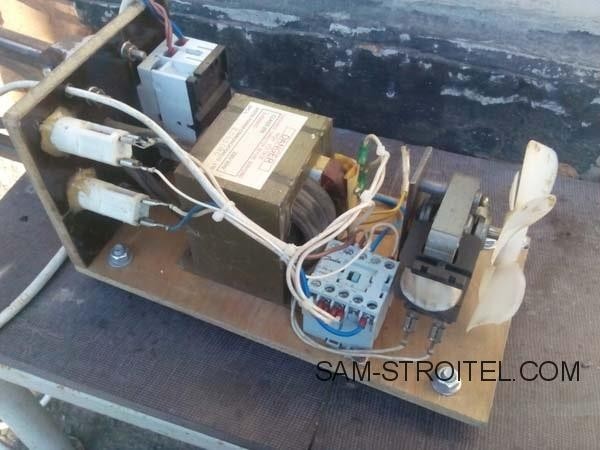

Вот так я разместил узлы внутри аппарата.

Точечная сварка своими руками из микроволновки

Точечная сварка своими руками из микроволновки

Точечная сварка своими руками из микроволновки

Точечная сварка своими руками из микроволновки

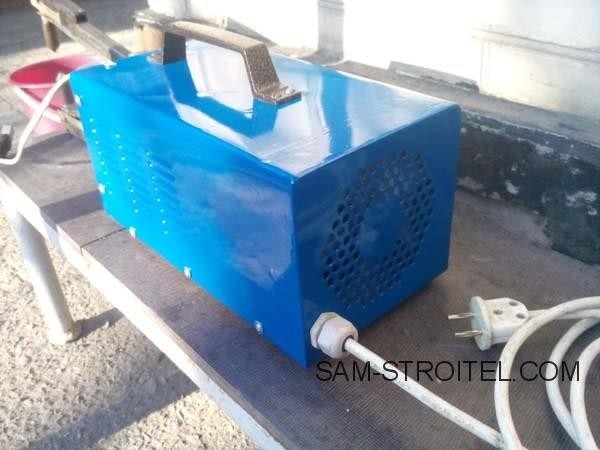

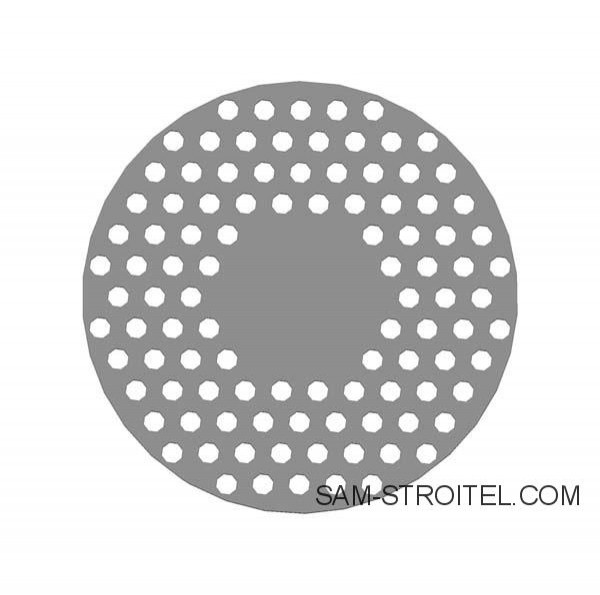

Крышку корпуса, сделал из той же микроволновки, ребра забора воздуха ( те что сбоку ) это родные, а отверстия на задней стенке выполнены в форме трубной решетки рассчитал в программа Компас 3D. распечатал и перенес на металл, просверлил и убрал заусеницы.

Точечная сварка своими руками из микроволновки

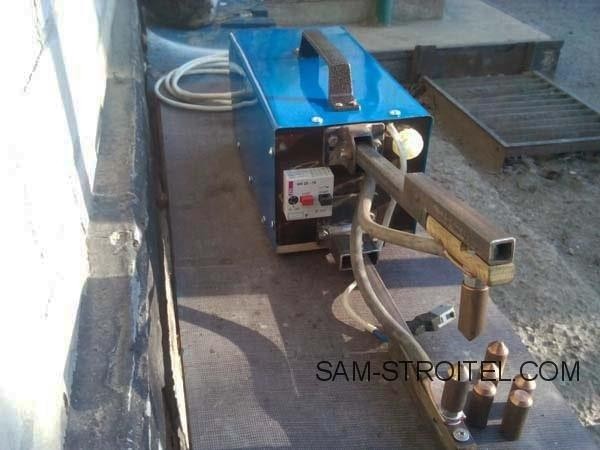

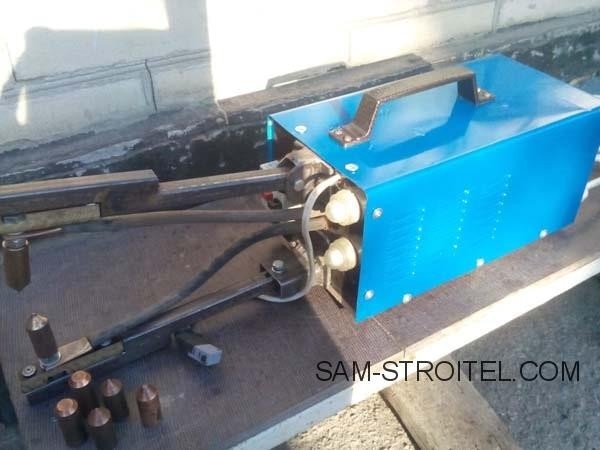

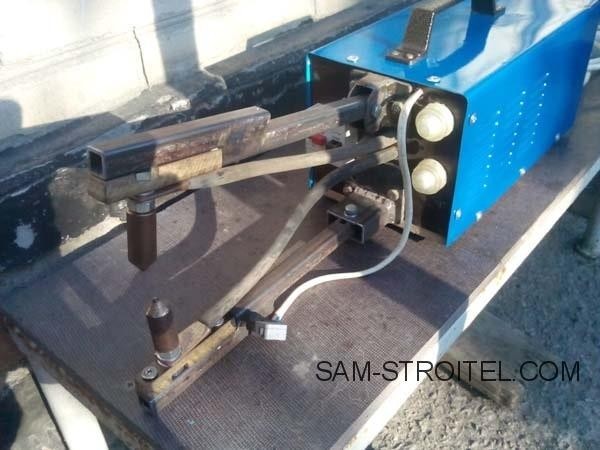

Ну а с клещами придется еще поработать, что бы обеспечить прижим нужной силы, думаю делать эксцентрик, по тому что система рычагом займет много места.

Точечная сварка своими руками из микроволновки

Точечная сварка своими руками из микроволновки

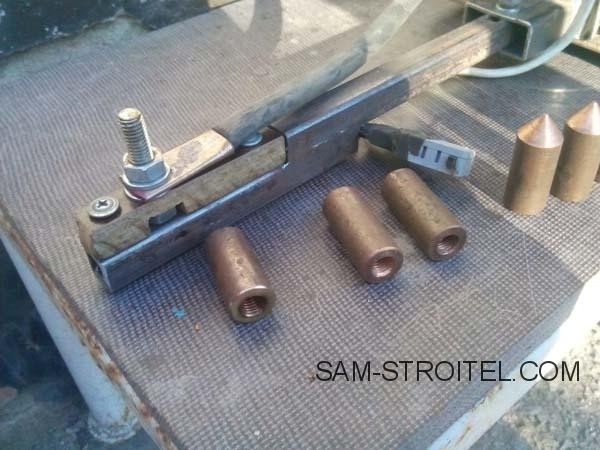

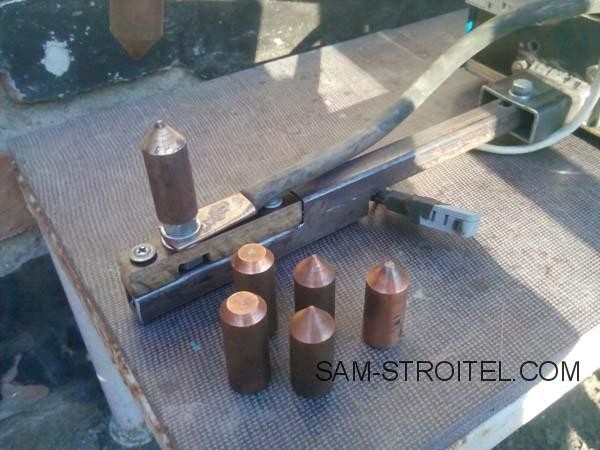

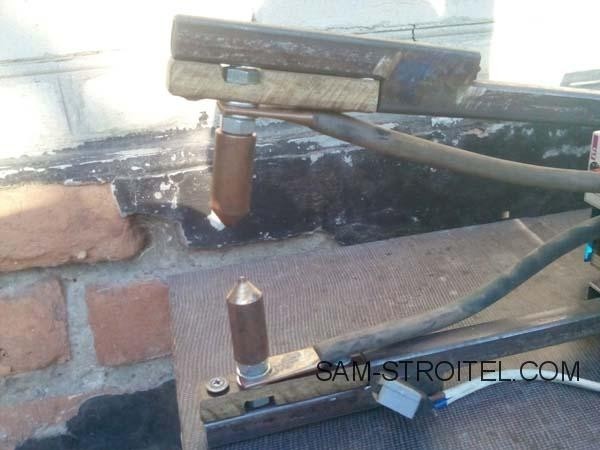

Вот такие получились электроды.

Точечная сварка своими руками из микроволновки

Точечная сварка своими руками из микроволновки

Точечная сварка своими руками из микроволновки

В работе: металл толщиной меньше 0,8мм. приваривает хорошо, ну а для того что бы справлялся с металлом потолще, думаю нужно доработать клещи и возможно сделать острее угол на электродах.
Думаю изложенной выше информации вполне достаточно для таких же самодельщиков, как я, которые захотят повторить данную конструкцию.

Автор самоделки: Вадим Орехов.
