Точечная сварка споттер своими руками (26 фото)

0 20

Самодельная точечная сварка споттер: подробные фото и описание изготовления споттера.

Приветствую! Сегодня распишу мою версию изготовления споттера и собственные наблюдения.

Для начала для чего он нужен?

Он нужен в первую очередь кузовщикам.
Просто что бы вытягивать мятый металл на элементах кузова, где нет доступа с обратной стороны. Приварился, вытянул, оторвал. Что бы не кидать кучу шпатлёвки на элементы.

Процесс изготовления

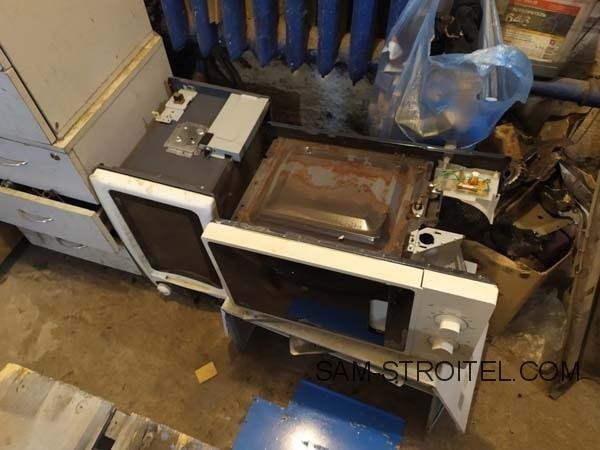

Для начала я конечно же разобрал 2 свои старые микроволновки, вытащил из них всё что нужно!

Точечная сварка споттер своими руками (26 фото)

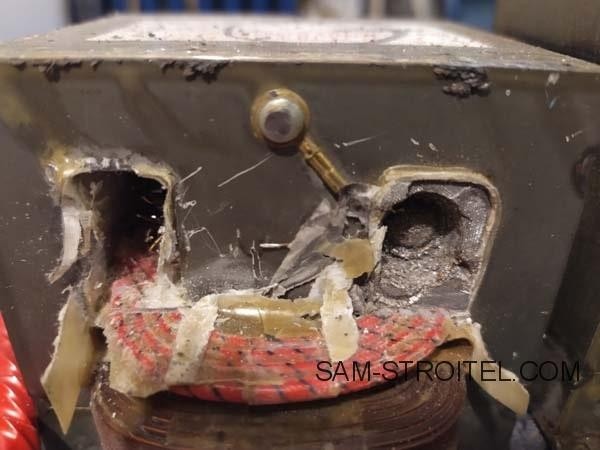

Первым делом стал заниматься трансформаторами, основой споттера. А именно избавляться от вторичной обмотки и шунтов. Понял первый факт, ведущий к неудачи…

Все современные микроволновки сделана из фуфла! А точнее их трансформаторы!

Точечная сварка споттер своими руками (26 фото)

Точечная сварка споттер своими руками (26 фото)

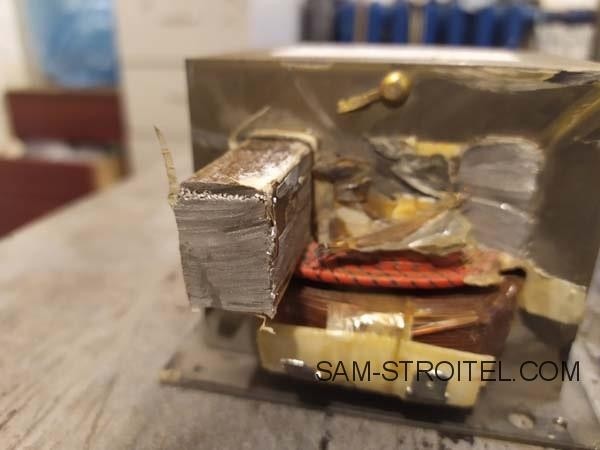

Обмотки стали алюминиевые. Мало того что алюминий не выбить толком, так ещё и сопротивление первичной обмотки велико, а значит в принципе такой трансформатор мощности не даст большой их на споттер 4 штуки понадобиться) Я не электрик, но скажу на практике толку от алюминиевых нет.
Поэтому я отложил один из трансформаторов в сторону, потому что второй мой был именно медный!

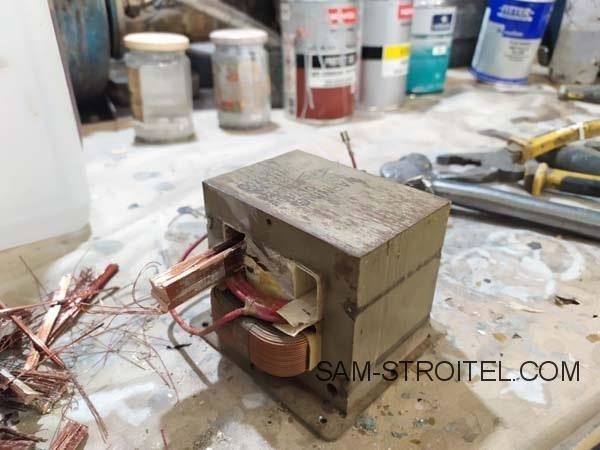

Микроволновка была 2010 года выпуска, старая, хорошая. Медные кстати разбираются на ура!

Точечная сварка споттер своими руками (26 фото)

Точечная сварка споттер своими руками (26 фото)

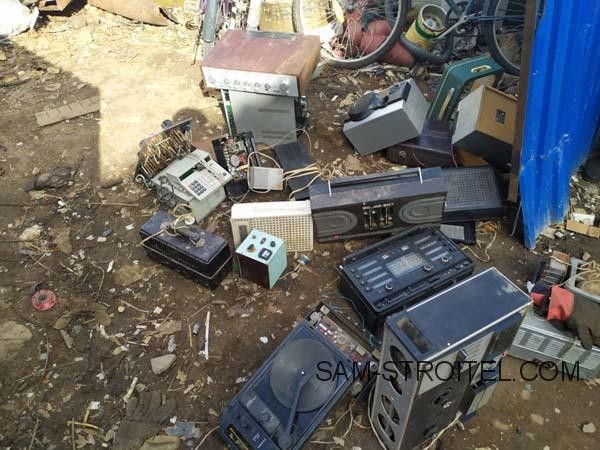

Поехал на свалку, точнее в пункт приёма металлолома. Я на этих пунктах уже «свой» человек, потому что собираю там всё что меня интересует) В основном это аппаратура из СССР, от которой кто то до сих пор избавляются, а кто то до сих пор покупает).

Точечная сварка споттер своими руками (26 фото)

Меня интересовали старые микроволновки до 2010 года выпуска и по возможности с грилем, мощные, с большим железом! Прямо на месте я их разбирал и вытаскивал трансформаторы!
С медного трансформатора меди на 150 рублей, я их покупал по 200, алюминиевые вообще по цене чернухи, цена им рублей 50… Выбитую Медь потом сдавал обратно и обошлись мен трансформаторы рублей по 50.

Дома смотрел и сравнивал! Нужны были большие трансформаторы с медными обмотками!

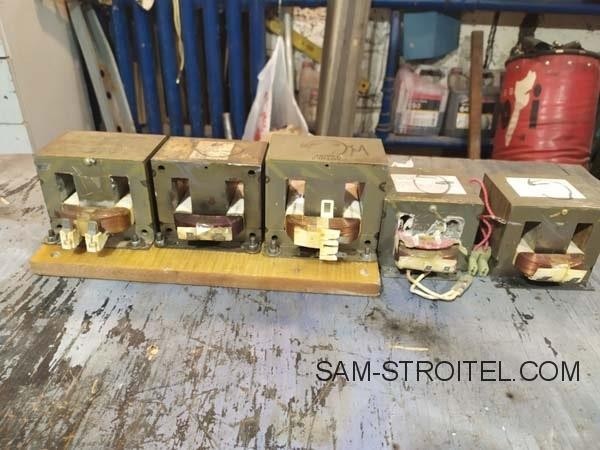

На фото видно разницу размеров трасформатора из обычной современной микроволновки и трансформаторов из старых приборов с грилем!

Точечная сварка споттер своими руками (26 фото)

Сначала у меня была мысль сделать прибор из 3-х трансов, но я побоялся за свою электросеть в доме! Ведь и одна работающая микроволновка даёт просадку в напряжении, представляете что будет от 3х сразу?)
Поэтому я поехал на свалку ещё раз и нашёл таки хороший транс от мощной микроволновки!)

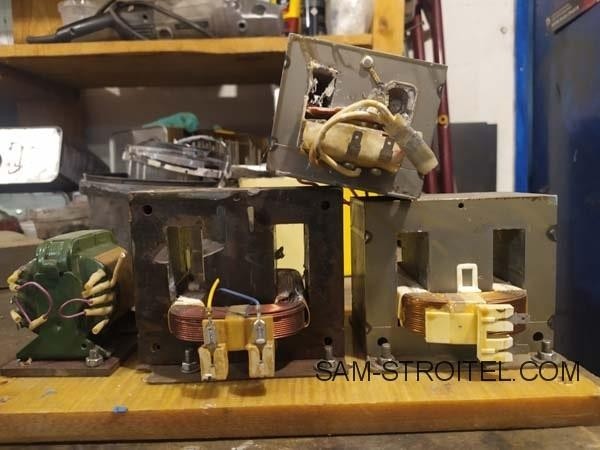

Так что теперь прибор будет на 2х трансах и вот фото для сравнения!

Точечная сварка споттер своими руками (26 фото)

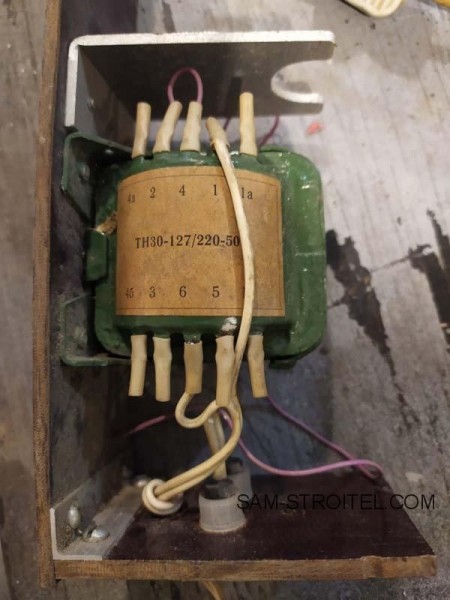

Заодно нашёл понижающий трансформатор для получения 36 вольт. Точнее не 36 а 30 с копейками, но этого должно хватать… Соединил обмотки на максимальное напряжение.

Точечная сварка споттер своими руками (26 фото)

Прибор будет управляться с кнопки, а значит на кнопку должно подаваться пониженное напряжение. Видел схемы, где люди берут 12 вольтовый понижающий трансформатор для питания автомобильного реле. Реле в свою очередь питает магнитный пускатель на 220 вольт!

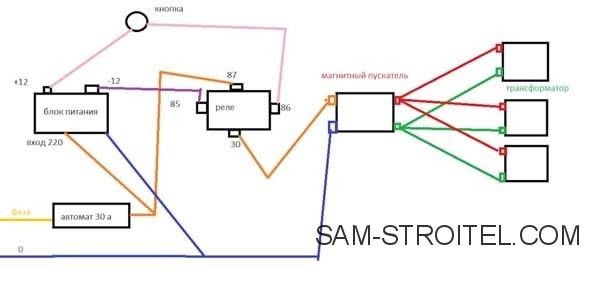

Вот примерная схема споттера

Точечная сварка споттер своими руками (26 фото)

Но понимаете в чём дело, зачем так усложнять, столько одновременно контактных элементов задействовать?
Я подумал что это лишнее. Поэтому на той же свалке нашёл магнитные пускатели на 36 вольт. Сразу решается проблема с удалением ненужного контактного элемента, а это задержка по времени включения и лишняя подгорающая контактная группа.

Все детали есть и я приступаю к сборке!

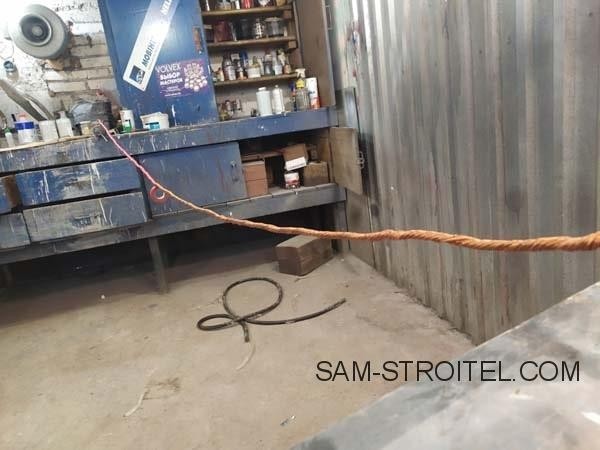

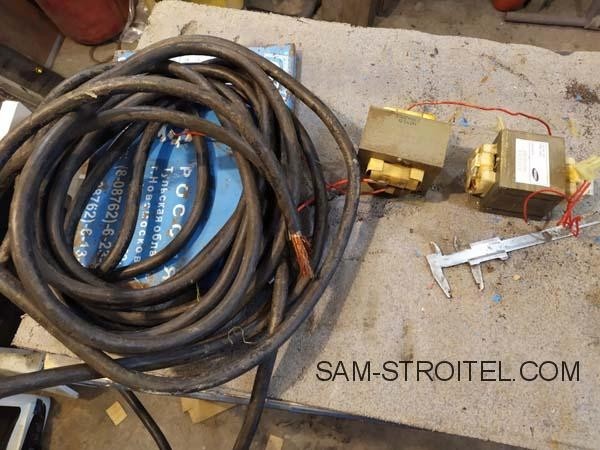

Для начала убрал изоляцию с кабеля. Скрутил его как можно плотнее и стал заматывать изолентами пвх и тряпочной.

Точечная сварка споттер своими руками (26 фото)

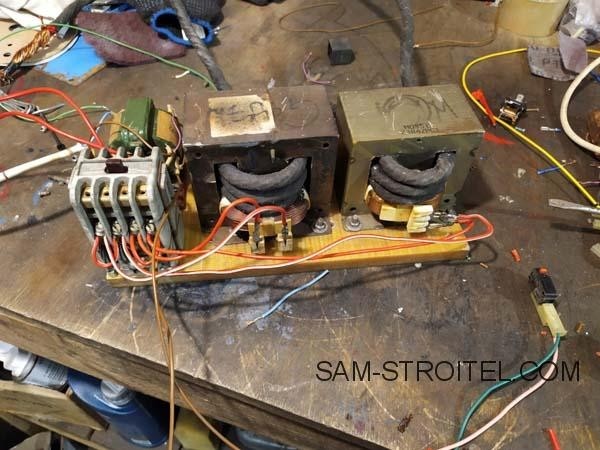

После вживил полученный кабель в трансы. Сделал не 1.5 витка, потому что это ни о чём, а по 2.5, что бы на выходе получилось около 6 вольт. Вот так выглядит рабочий процесс)

Точечная сварка споттер своими руками (26 фото)

Точечная сварка споттер своими руками (26 фото)

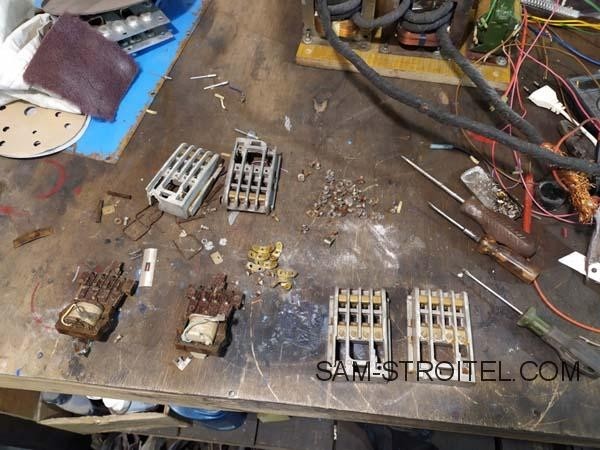

Следующим этапом была переборка магнитного пускателя. Эти пускатели я ещё перебирал в году 2002 м на холодильных установках) Нужно было притереть все контакты, а так же отшлифовать железо в месте контакта что бы пускатель не гудел и работал бесшумно.

Точечная сварка споттер своими руками (26 фото)

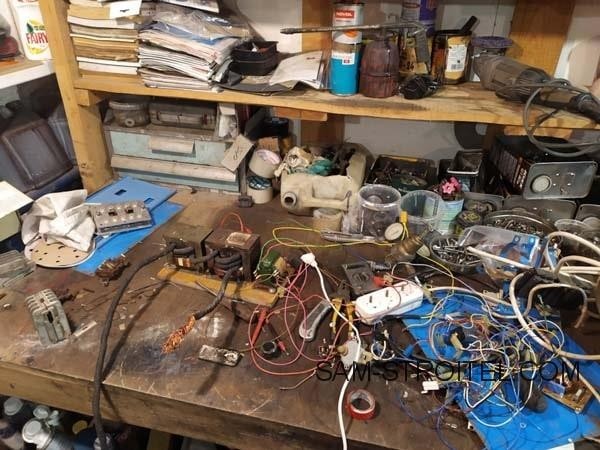

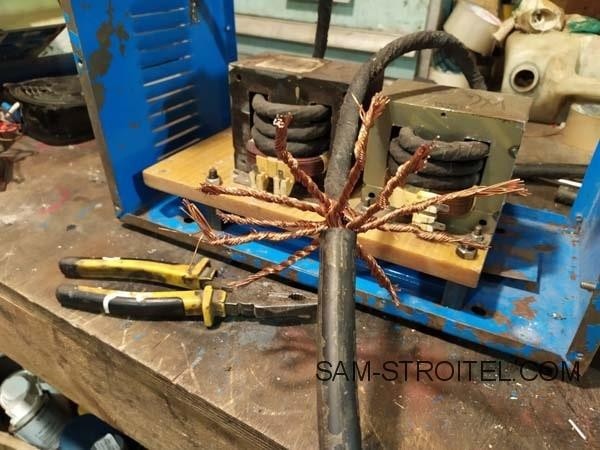

Всё соединил проводами. При подключении трансформаторов, можно перепутать фазу и ноль на первичной обмотке, на вторичной обмотке напряжение будет тогда около нуля. Поэтому подключить нужно правильно.
Куда подключать фазу и ноль на первичную обмотку транса в принципе без разницы. Как и наматывать вторичку, по часовой стрелке или против тоже без разницы.

Точечная сварка споттер своими руками (26 фото)

Кабели соединял подобным образом.

Кабели взял и отрезал каждый по 1.5 метра. С тем расчётом, что если не будет хватать напруги, то массовый кабель если что подрежу.

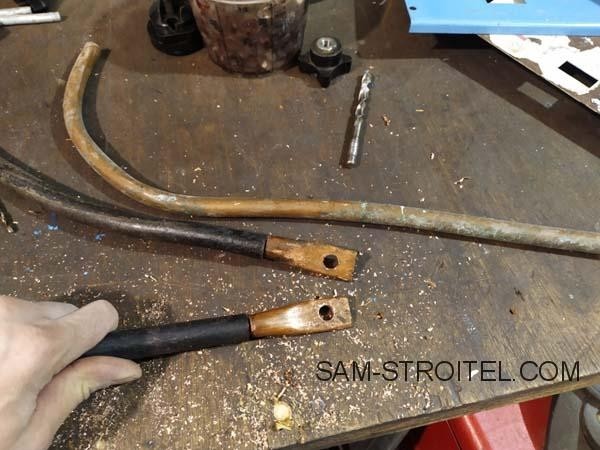

Клеммы сделал из обычной медной водопроводной трубы диаметром 20.

Точечная сварка споттер своими руками (26 фото)

Точечная сварка споттер своими руками (26 фото)

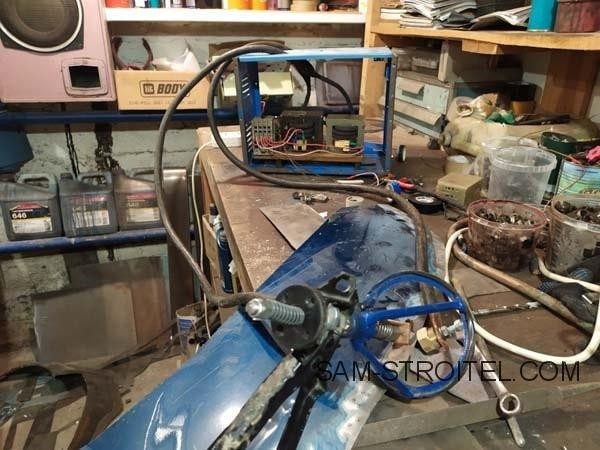

Тут же проверил прибор в действии. Не жгёт металл и приваривается всё отлично!

Точечная сварка споттер своими руками (26 фото)

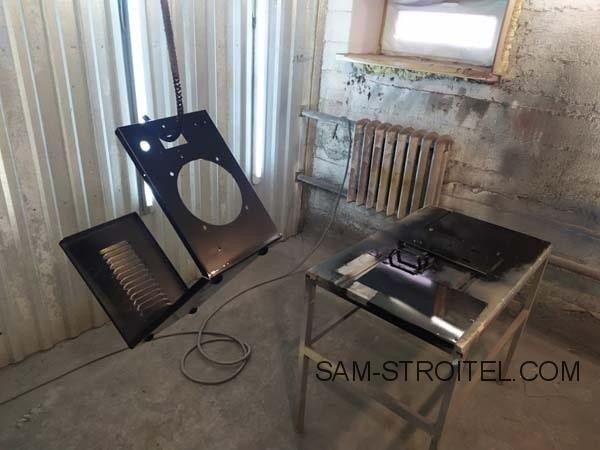

На корпусе краска отлетает, поэтому решил «брызнуть» по быстрому его красочкой. Очистил от старой краски и окрасил.

Точечная сварка споттер своими руками (26 фото)

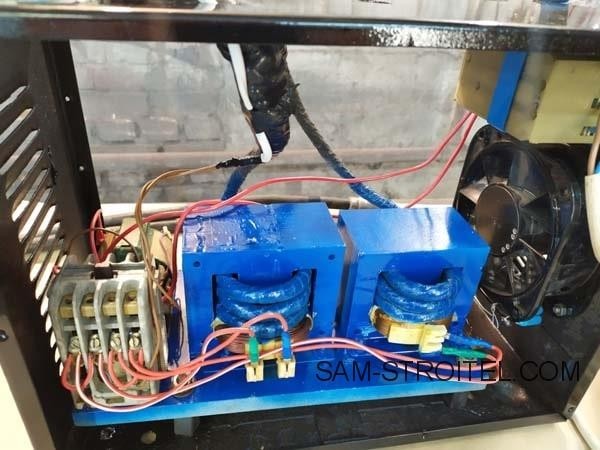

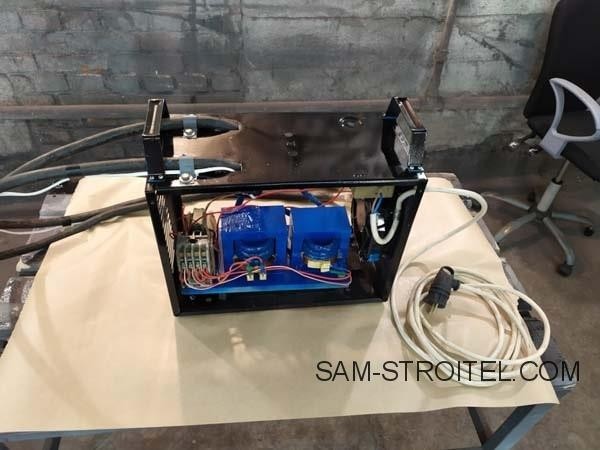

Потом просто всё собрал в корпус!

Точечная сварка споттер своими руками (26 фото)

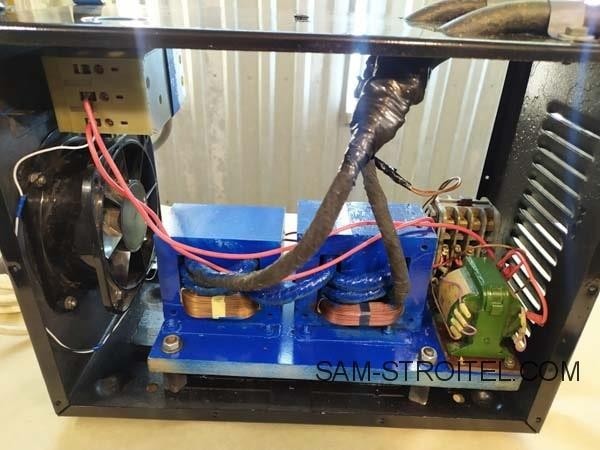

Как видно на фото, понижающий транс питает магнитный пускатель на 36 вольт.

Точечная сварка споттер своими руками (26 фото)

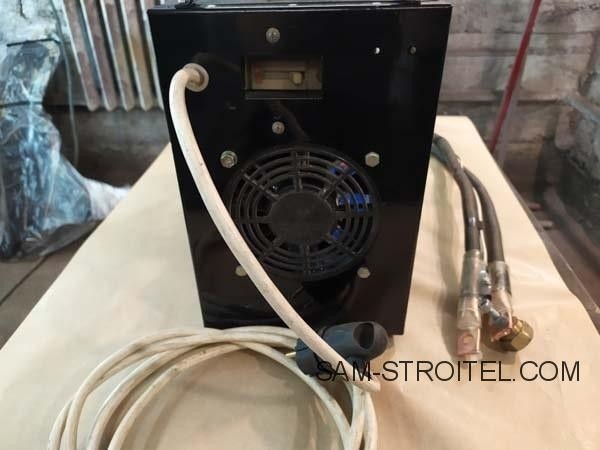

Включается прибор автоматом сбоку. Охлаждается с помощью вентилятора на 220 вольт.

Точечная сварка споттер своими руками (26 фото)

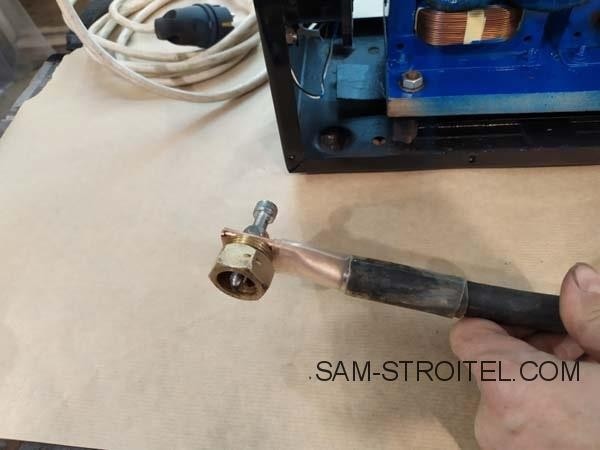

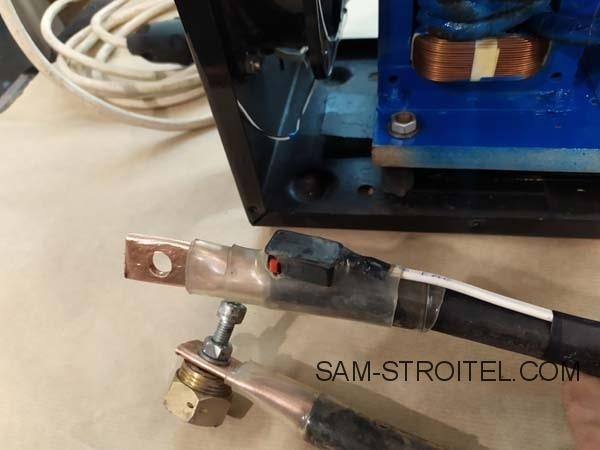

Клемма массы имеет внутреннюю приварную часть, снаружи накручивается контактное латунное кольцо. Сделано из какой то водопроводной фигни, что было под рукой. На клеммы надета термоусадка, осталась от «лечения» задних сайлентблоков передних рычагов на моей шкода октавия)

Точечная сварка споттер своими руками (26 фото)

Кнопка управления также закреплена на кабеле с помощью термоусадки. С помощью кнопки подаётся питание с понижающего трансформатора на пускатель. На кнопке соответственно 36 вольт, не убьёт в случае чего)

Точечная сварка споттер своими руками (26 фото)

Вот так выглядит аппарат со стороны управления. Старался по максимуму упростить конструкцию. Никаких лишних кнопочек и лампочек! Люблю минимализм. Включил и работаешь. Кабель питания сечением 3, многожильный, сделал длинным что бы не пользоваться удлинителями.

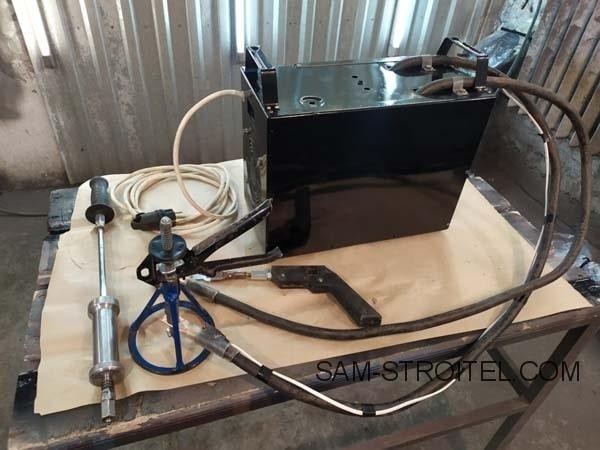

Оснастку для споттера можно также изготовить самому из подручных средств.

Точечная сварка споттер своими руками (26 фото)

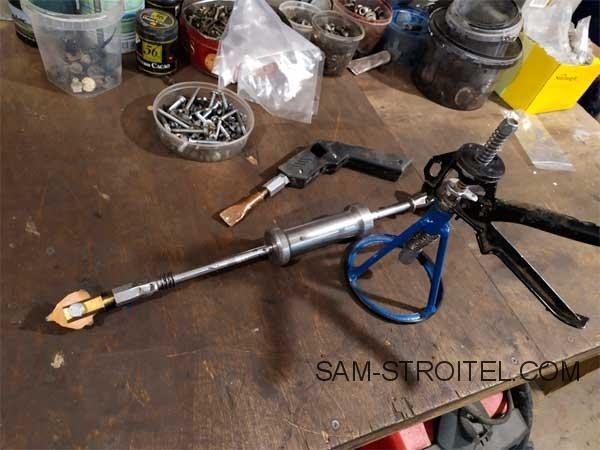

Обратный молоток это шток амортизатора и груз. Мне груз выточил токарь.
Сплиттер изготовлен из пистолета для герметика, пистолет для шайб уже и не помню из чего вроде из газовой горелки)

Точечная сварка споттер своими руками (26 фото)

В итоге аппарат показал себя хорошо, работаю им нормально. Всё приваривает отлично. Может даже прожигать дыры при долгом нажатии кнопки. Не просаживает сильно сеть, так как всего 2 трансформатора и достаточное количество витков. На мелкие споттерные ремонты вполне хватает, а крупные… уж очень много времени занимают и соответственно Маржинальность этих работ не большая, по сравнению с другими… поэтому нафиг, не беру!)
Так что рад, если кому то пригодится мой опыт!

Ещё раз подчеркну что влияет на хорошую работу и производительность прибора!

  • 1. Это хороший МЕДНЫЙ трансформатор. Нужна микроволновка с грилем!
  • 2. Хорошие многожильные кабеля с хорошей проводимостью.
  • 3. Всего одна контактная группа в схеме подключения, с распределением нагрузки на контакты. Не нужно кучу релюшек и пускателей.

Всем спасибо. Надеюсь статья будет полезна, при изготовлении вами подобного прибора!)

Автор: Алексей Островский.
