Тепловая мини электростанция: генератор на элементе Пельтье

0 87

Самодельная тепловая мини электростанция: генератор на элементе Пельтье — простая самоделка для зарядки телефона в походных условиях.

Самодельный генератор электрической энергии можно использовать при частых отключениях света, а также в походных условиях. Тепловая мини электростанция зарядит мобильный телефон или обеспечит дежурное освещение на светодиодах.

Материалы для самоделки:

  • Жестяная банка.
  • Радиатор охлаждения от процессора компьютера.
  • Термопаста для радиатора процессора компьютера.
  • Элемент Пельтье ТЕС1 12706.
  • Преобразователь повышающий с выходом USB (5 V).
  • Свеча.

Весь процесс изготовления мини электростанции представлен на фото.

Тепловая мини электростанция: генератор на элементе Пельтье

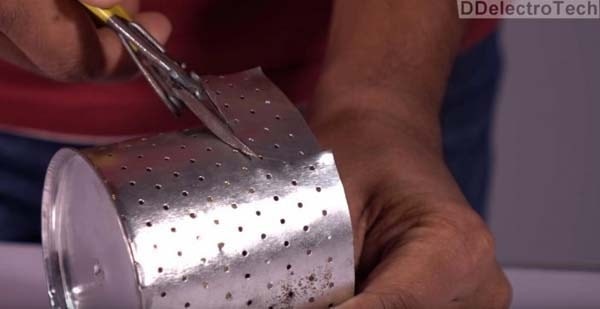

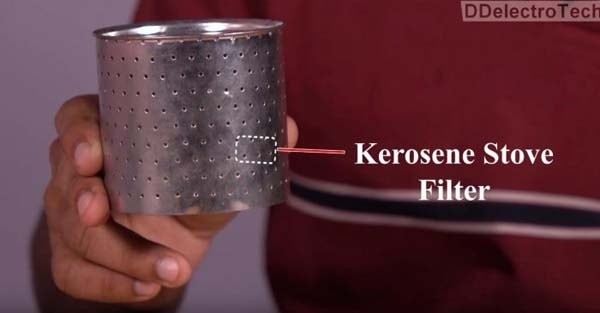

Берём жестяную банку, вырезаем в ней дно и делаем в стенках мелкие отверстия.

Тепловая мини электростанция: генератор на элементе Пельтье

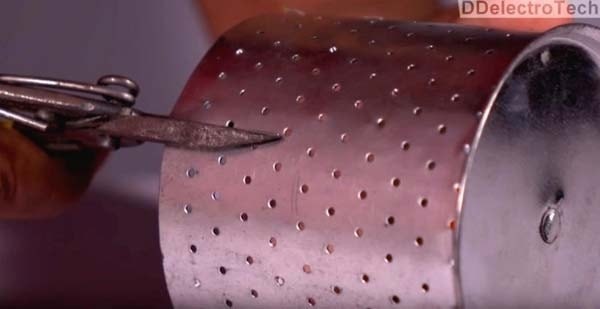

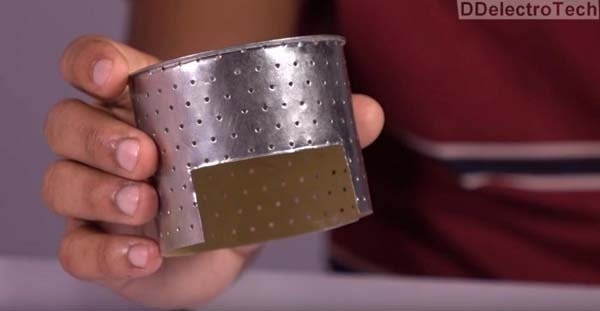

Вырезаем проём для установки свечи.

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

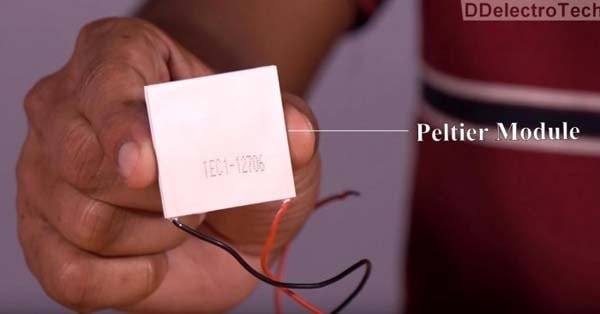

Теперь нам понадобится элемент Пельтье, его принцип работы довольно прост: при нагревании одной стороны и охлаждении противоположной — вырабатывается электрический ток. Автор использовал элеменет ТЕС1 12706.

Тепловая мини электростанция: генератор на элементе Пельтье

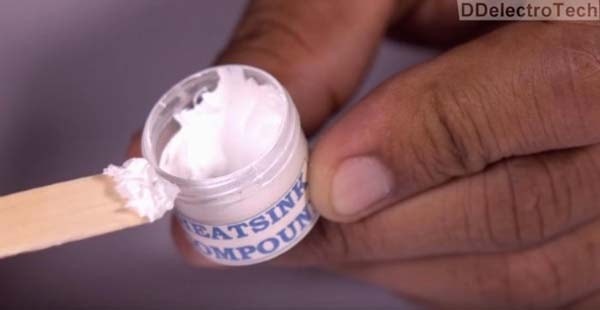

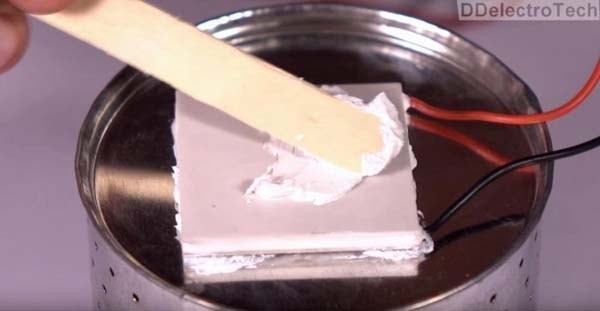

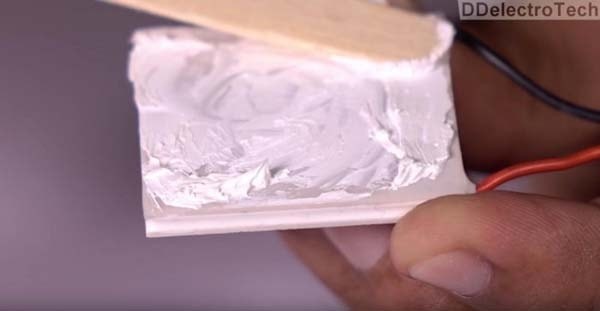

Чтобы повысить теплопроводность пластины покрываем её с обеих сторон тонким слоем термопасты.

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

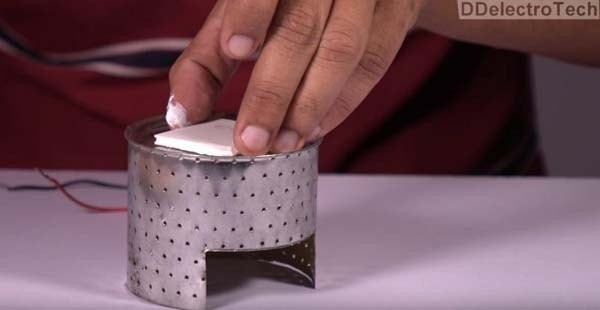

Устанавливаем пластину на банку.

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

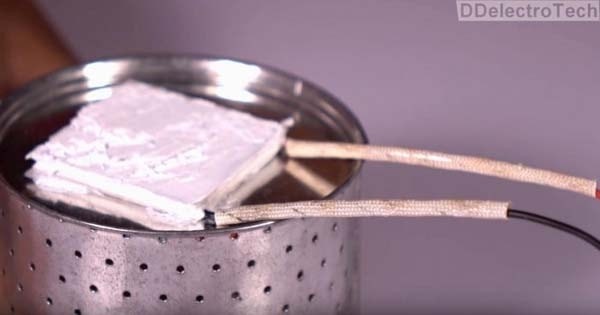

На провода нужно одеть защитные трубки из стекловолокна иначе изоляция проводов будет плавиться об горячую банку.

Тепловая мини электростанция: генератор на элементе Пельтье

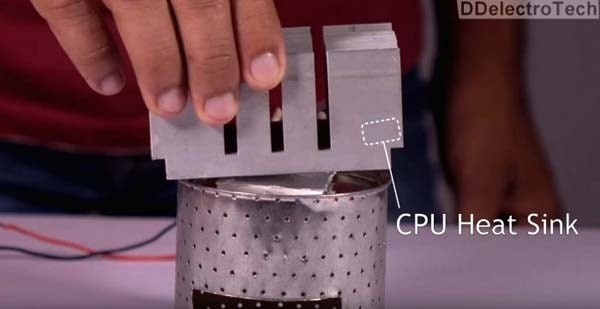

Сверху на элемент Пельтье устанавливаем радиатор охлаждения.

Тепловая мини электростанция: генератор на элементе Пельтье

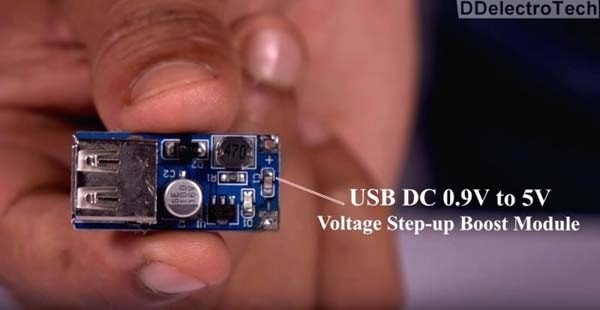

В нашем случае элемент Пельтье будет вырабатывать напряжение, около 1 вольта, для зарядки аккумулятора телефона этого мало. Поэтому мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В. Приобрести такой преобразователь можно на Алиэкспресс или в радиомагазине.

Тепловая мини электростанция: генератор на элементе Пельтье

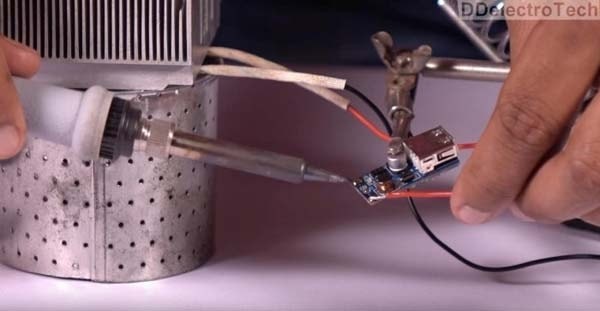

К выводам элемента Пельтье подключаем повышающий преобразователь, соблюдаем полярность.

Тепловая мини электростанция: генератор на элементе Пельтье

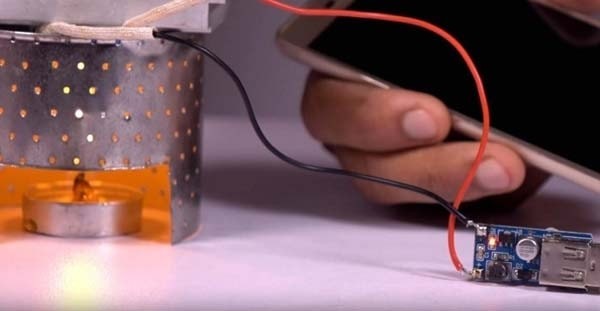

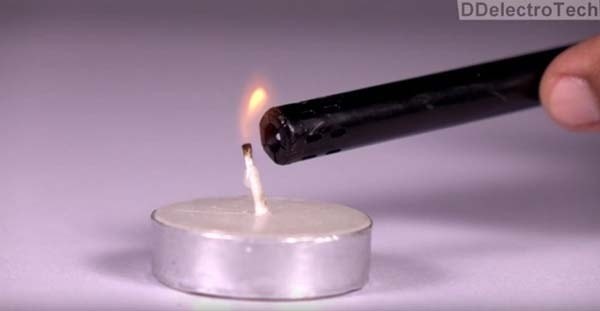

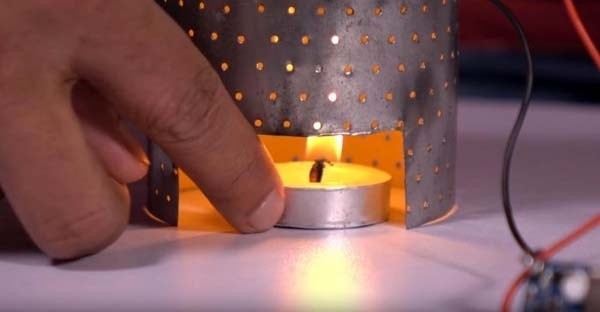

Зажигаем свечу.

Тепловая мини электростанция: генератор на элементе Пельтье

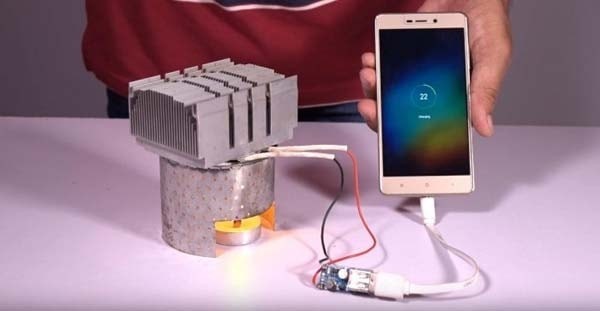

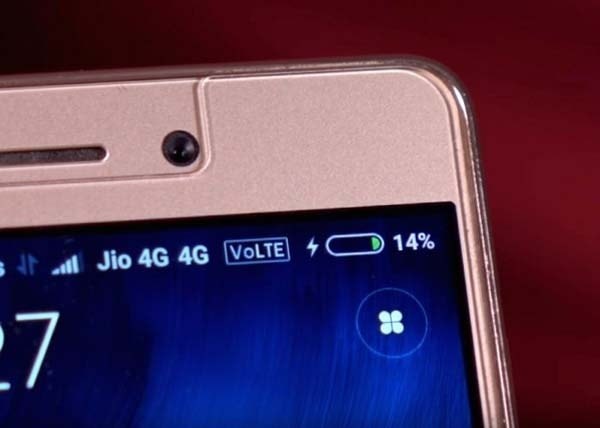

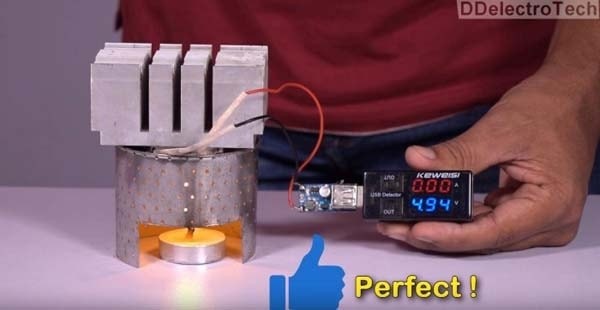

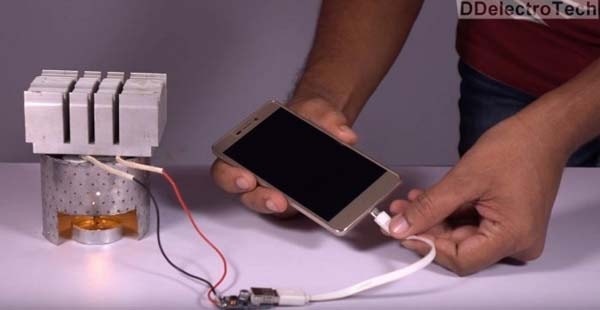

Тестируем, вольтметр показывает практически 5 вольт, чего достаточно для зарядки телефона.

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

Тепловая мини электростанция: генератор на элементе Пельтье

Следует помнить! Что допустимый нагрев горячей стороны элемента Пельтье ТЕС1 12706 как правило + 138 °C. Поэтому не стоит его сильно разогревать, одной свечи будет более чем достаточно, иначе его  модуль может просто выйти из строя.

Вот такой простой генератор на элементе Пельтье можно сделать своими руками, самоделка пригодится в походных условиях для зарядки аккумуляторов для фонарика или телефона.

Тепловая мини электростанция: генератор на элементе Пельтье

Видео, где автор самоделки демонстрирует работу своего генератора на элементе Пельтье.
