Теплоаккумулятор для отопления своими руками: пошаговая инструкция

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

Теплоаккумулятор

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

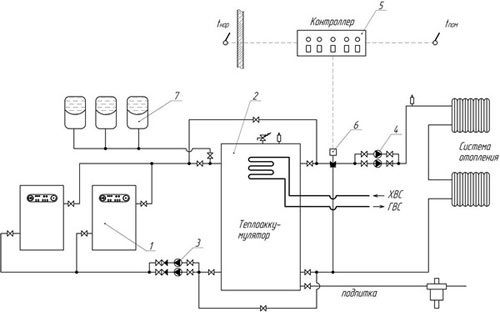

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

• в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
• верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
• циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Цены на теплоаккумуляторы для систем отопления

Теплоаккумуляторы для систем отопления

Ключевые функции теплонакопителей

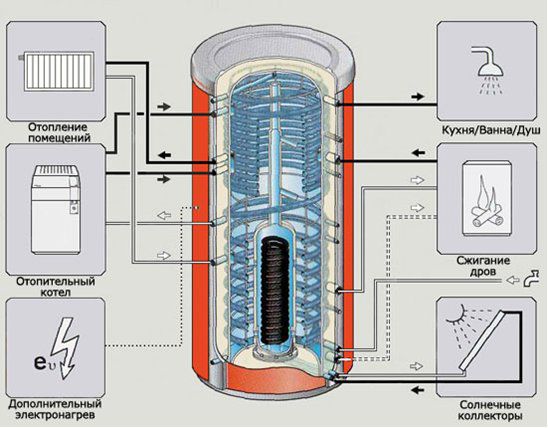

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

• обеспечение пользователя горячей водой;
• нормализация температурного режима в обогреваемых помещениях;
• повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
• возможность объединения нескольких тепловых источников в единый контур;
• накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

• ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
• более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

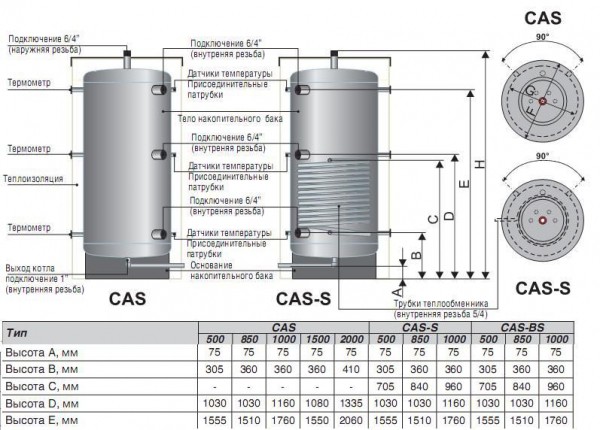

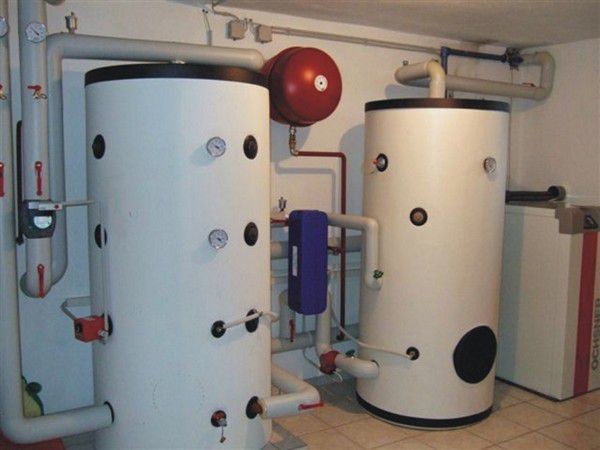

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500

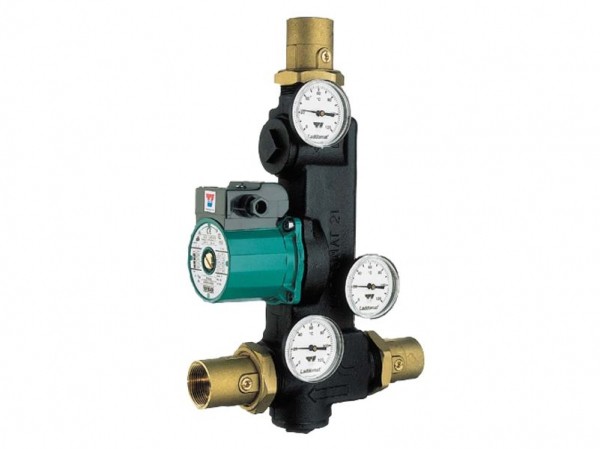

Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бака

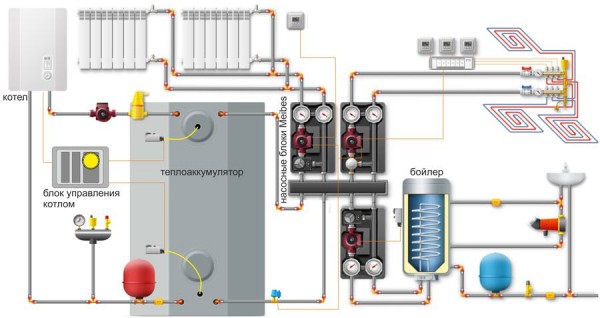

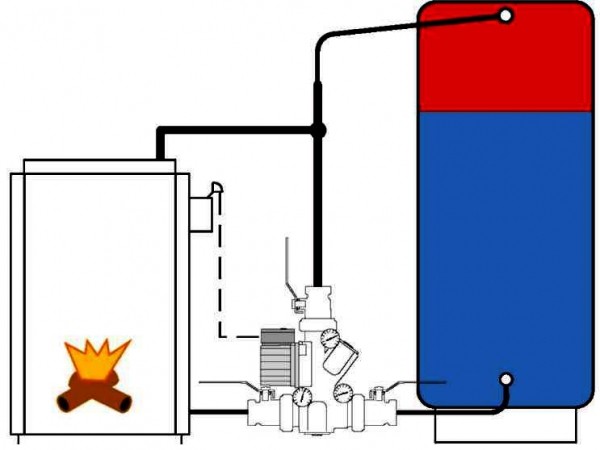

Схема установки

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

• бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
• материал для теплоизоляции. Отлично подходит минеральная вата;
• клейкая лента;
• медные трубки для изготовления змеевика;
• бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

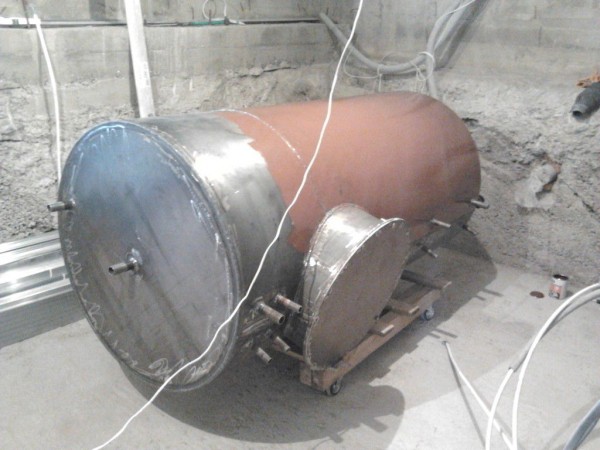

Теплоаккумулятор, общий вид

Теплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анод

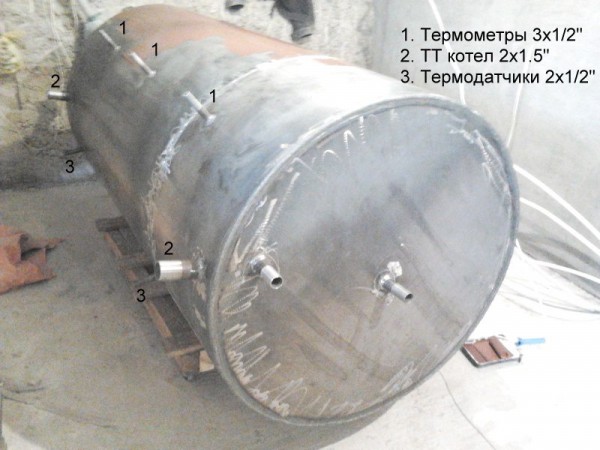

Теплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

Теплоаккумулятор

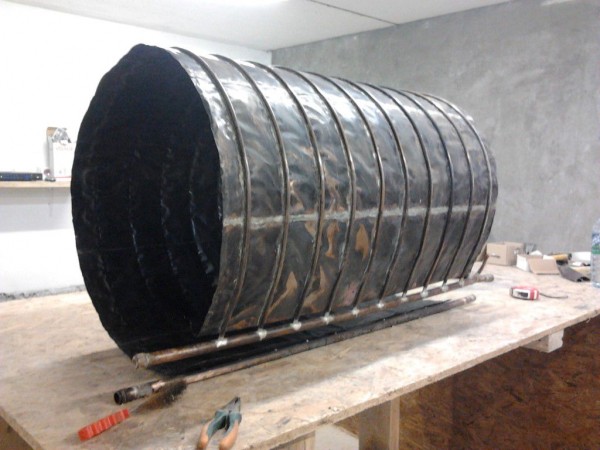

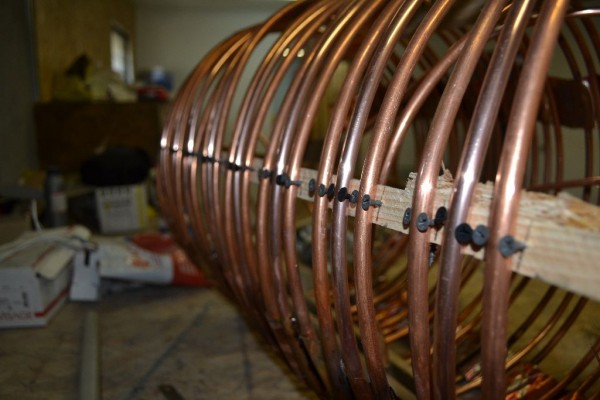

Змеевик — теплообменник

Трубы довольно неплохо зажимаются между шляпками саморезов

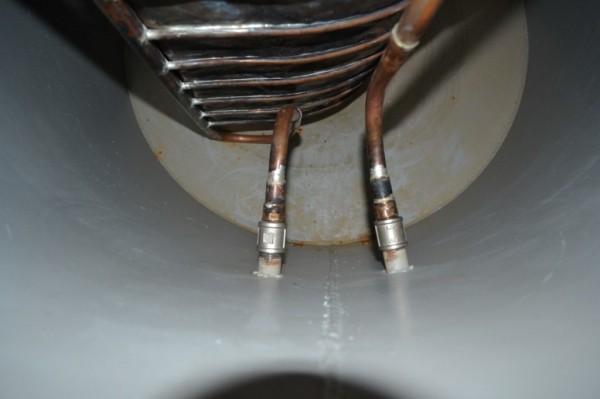

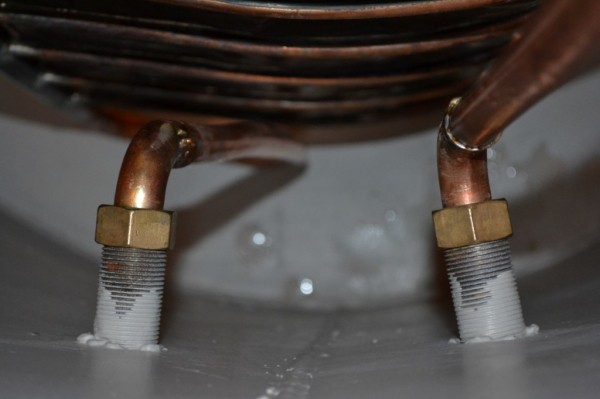

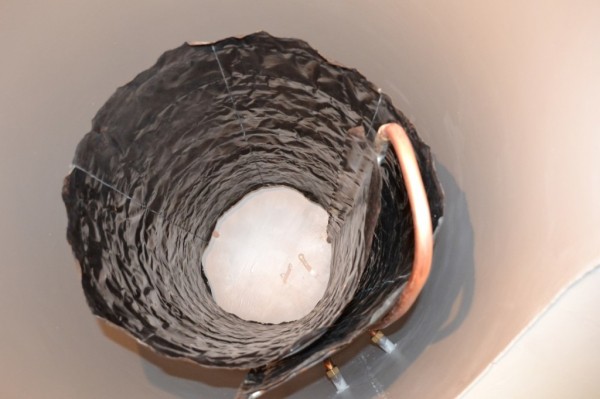

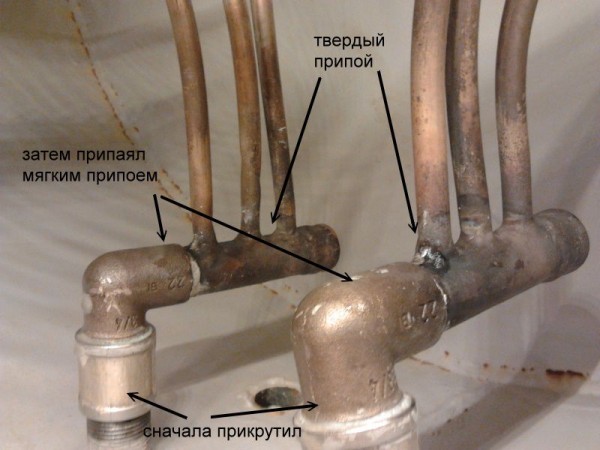

Подключение теплообменника

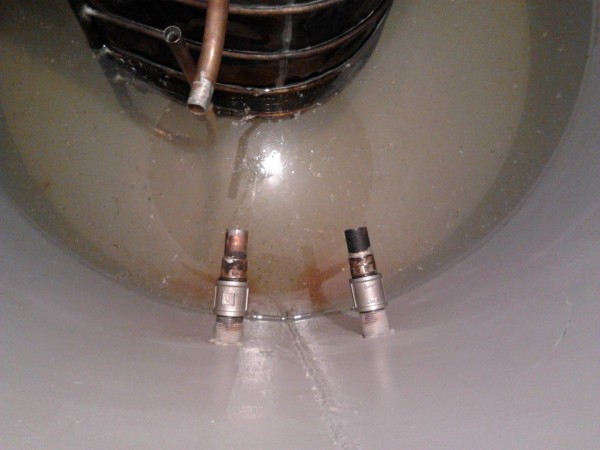

Подключение теплообменника

Подключение теплообменника

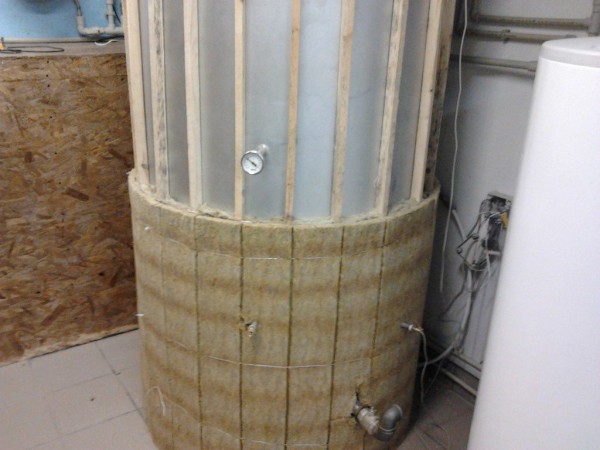

Утепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

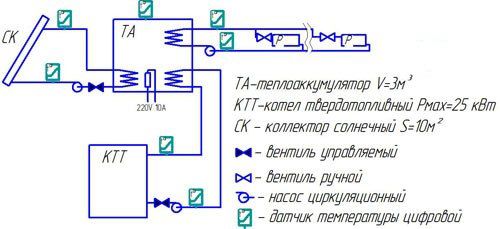

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.

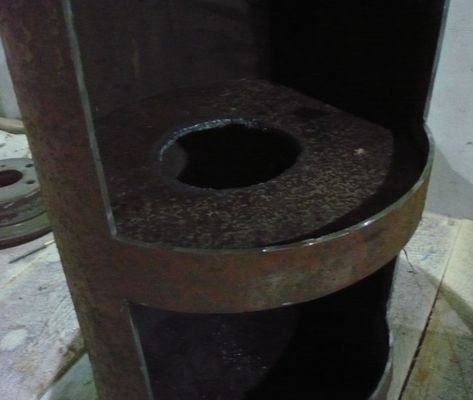

2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

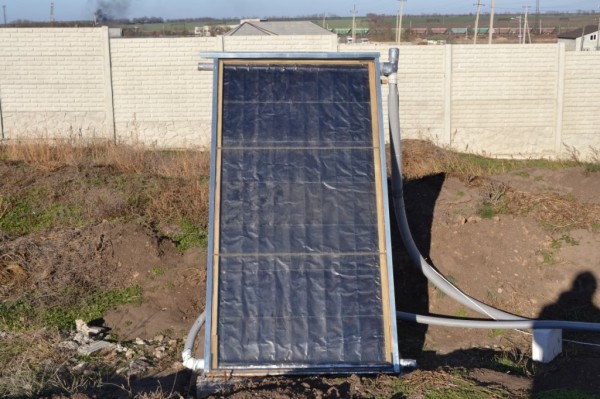

Солнечный коллектор

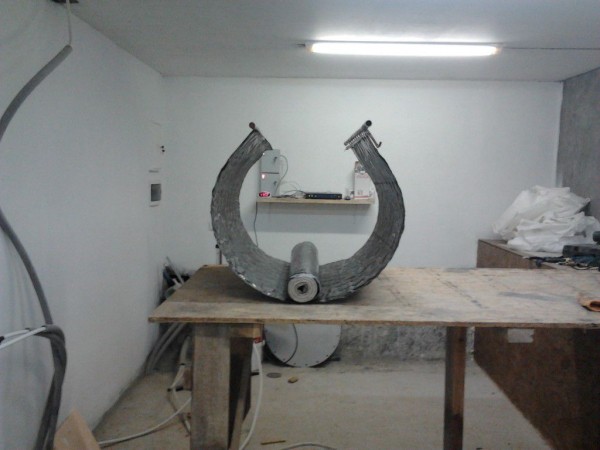

Абсорбер частично выгнут буквой U

Практически замкнут в кольцо

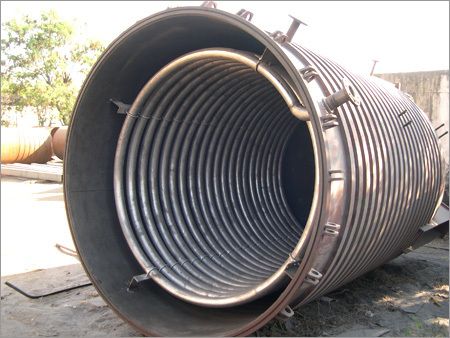

Общий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками



Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
	20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800		3,4	2,8	2,4	2,1
2000			3,1	2,7	2,3	2,1
2400				3,2	2,8	2,5	2,2	2,0
3000					3,5	3,1	2,8	2,5	2,3
3500							3,3	3,0	2,7
4000								3,4	3,1
4500									3,5
