Чертежи печи Булерьян

Подробные чертежи печи булерьян и пошаговое изготовление своими руками.

Булерьян — это печь работающая на твёрдом топливе, имеет высокую теплоотдачу и экономичность. Конструкция печи состоит из конвекционных труб, что позволяет увеличить скорость прогрева помещения, а применение процесса пиролиза, существенно уменьшает расход топлива и увеличивает теплоотдачу.

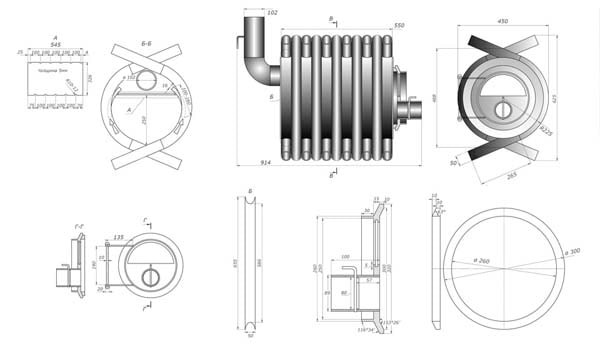

Предлагаем Вашему вниманию подробные чертежи Булерьяна и фото изготовления печи своими руками.

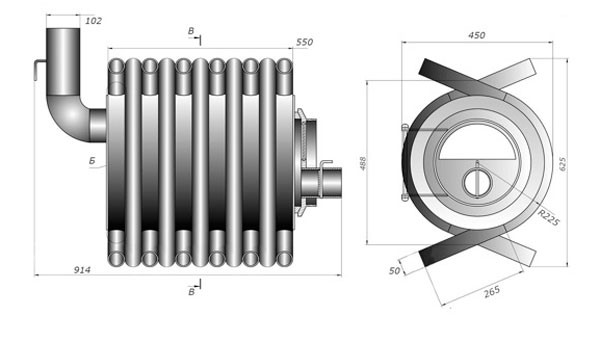

Габаритные размеры печи.

Процесс изготовления Булерьяна следующий: нужно подготовить трубы нужного количества и длины. С помощью трубогиба, придать трубам нужную конфигурацию. При этом форма и радиус кривизны у всех труб делаем одинаковыми, на концах должен быть прямолинейный участок.

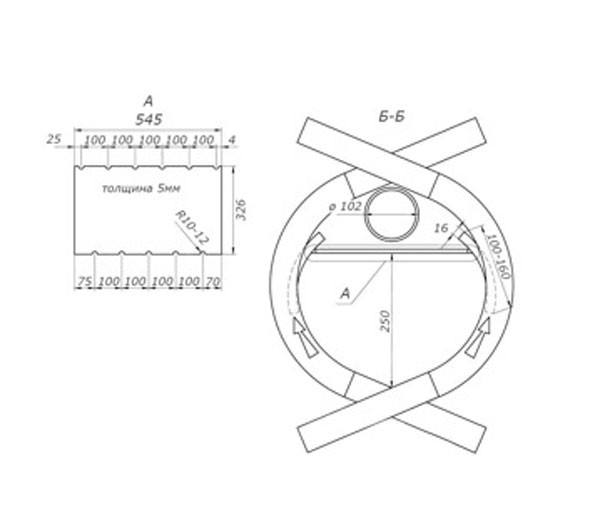

По виду А, показанному на чертеже, вырезаем листовую заготовку верхней части топки и сгибаем её посередине под углом 160° — 175° градусов.

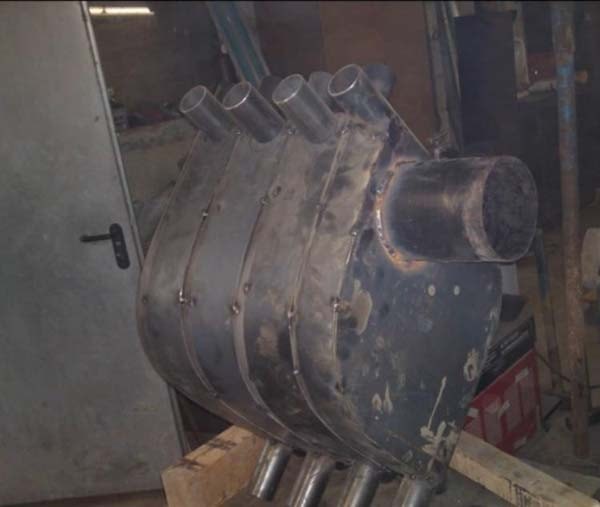

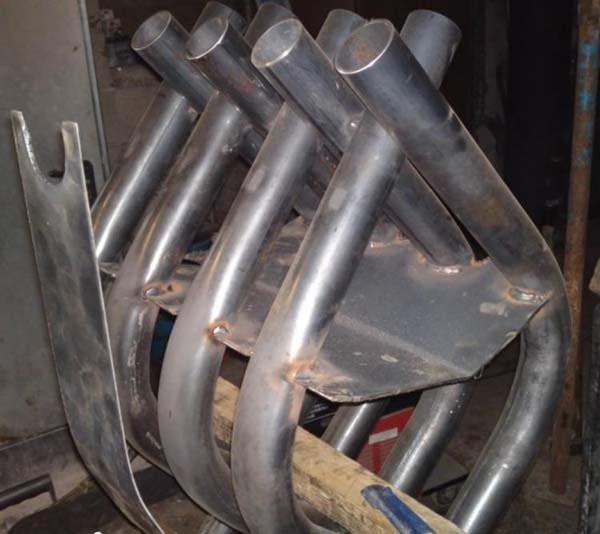

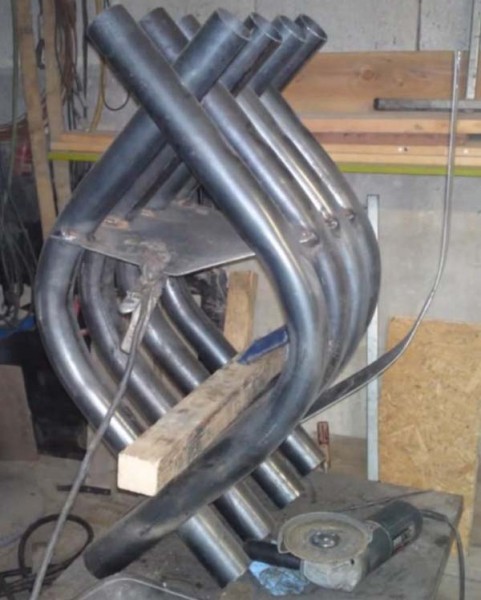

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру.

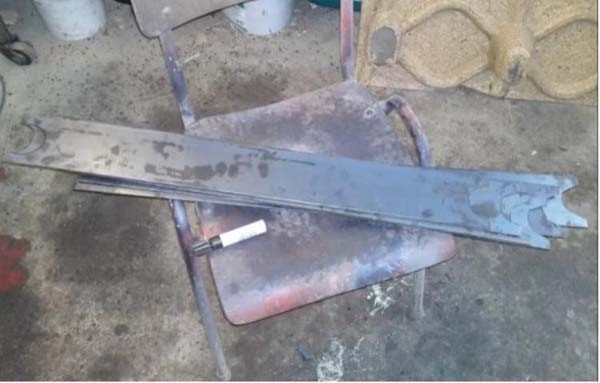

Затем нужно изготовить листовые детали корпуса печи.

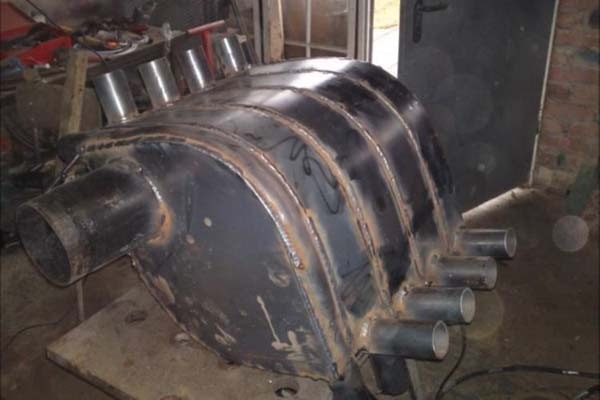

Привариваем боковые стенки к трубам.

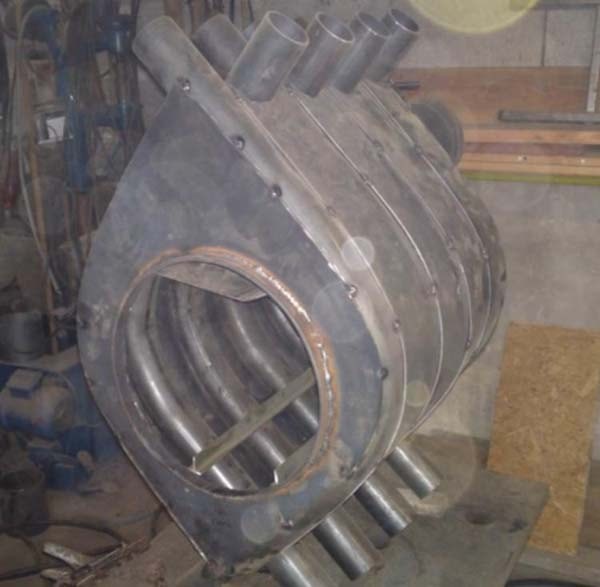

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром не менее 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод, ввариваем трубу дымоотвода в отверстие задней стенки печи.

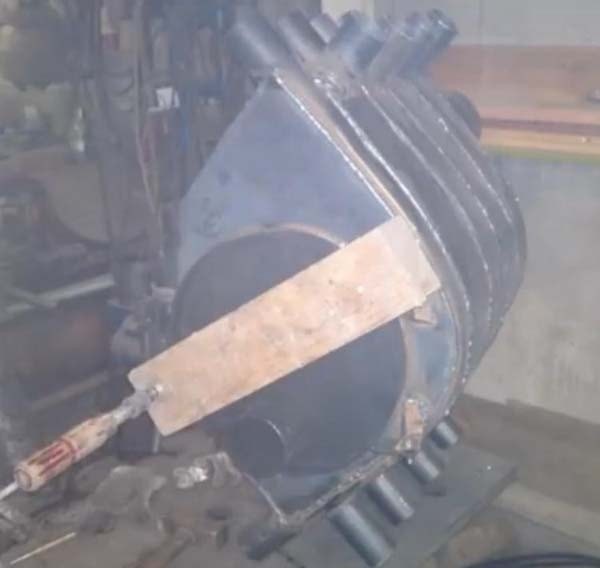

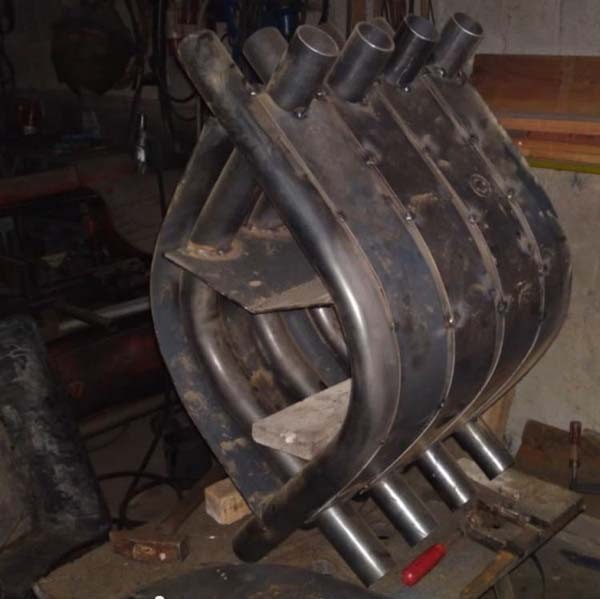

Провариваем все стыки деталей и щели между ними.

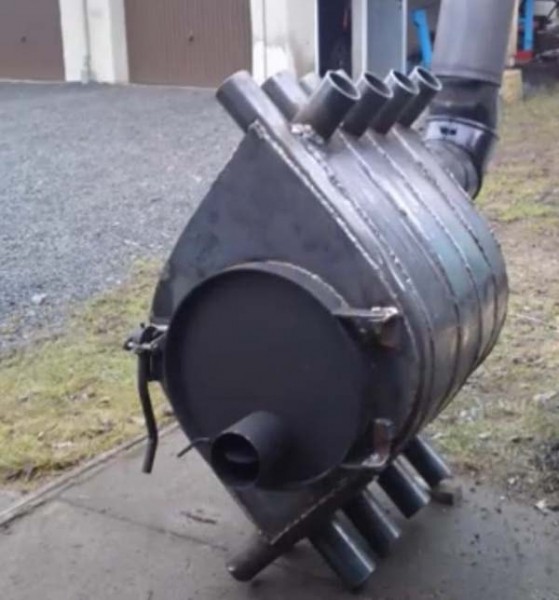

Дверца топки сделана из листа листа металла. В нижней его части дверцы приваривается труба с заслонкой, регулирующей интенсивность горения в печи.

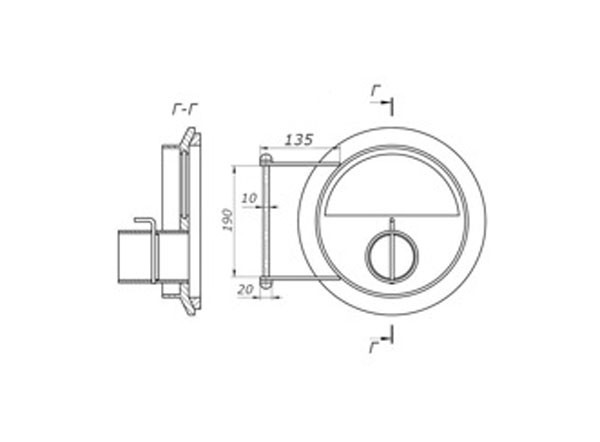

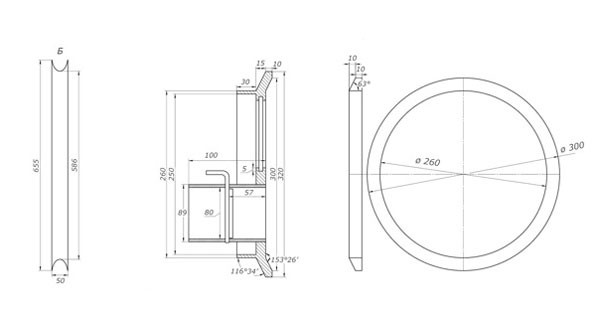

Чертежи топливной дверцы.

Как выбрать габариты печи относительно площади помещения? Печь с объемом топки 40 л прогревает помещение со скоростью 4,5м³/мин, при объеме топки в 50 л скорость прогрева уже увеличивается до 9 м³/мин, а при объёме топки — 100 л, уже составляет 18 м³/мин.

Автор самоделки: Владимир Игочевич. г. Калуга.
