Сделал самодельный сверлильный станок своими руками из двигателя от стиральной машины и прочего металлолома.

Всем доброго времени суток! Хочу показать свой сверлильный станочек, сделан, так сказать, из того что было в гараже. Далее всё показано на фото:

Сверлильный станок своими руками из двигателя от стиральной машины

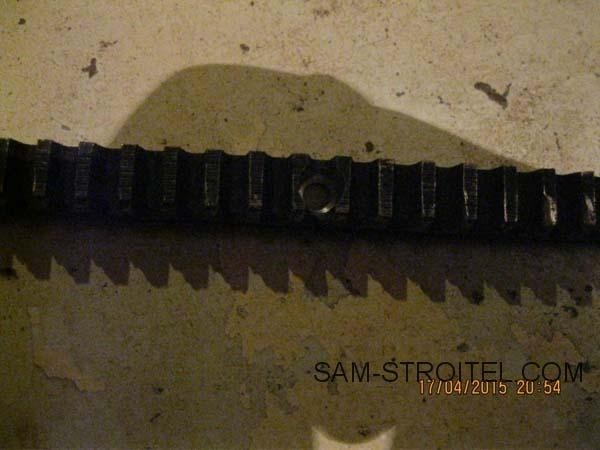

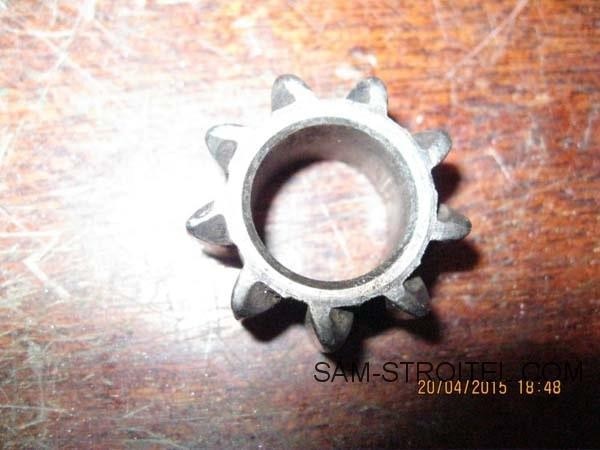

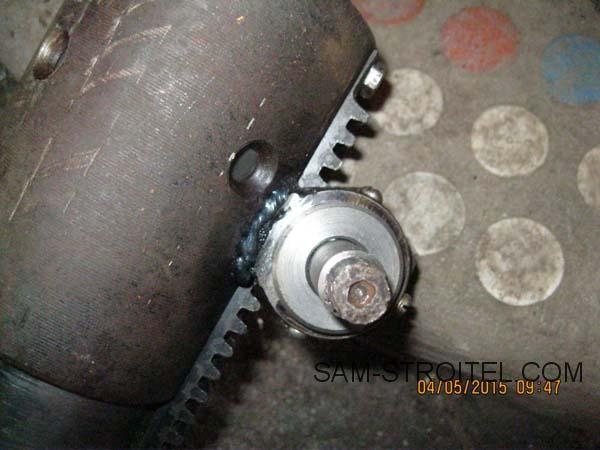

Колонна — чулок от УАЗа, гребенка-шестеренка — венец и бендикс также с УАЗика. Обойма на колонну — корпус со стартера.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

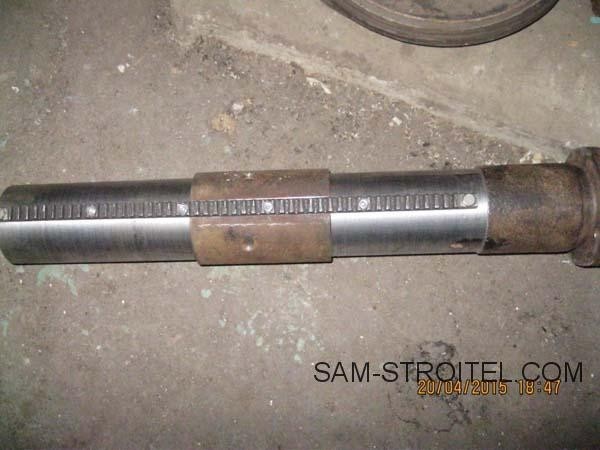

Колонна.

Сверлильный станок своими руками из двигателя от стиральной машины

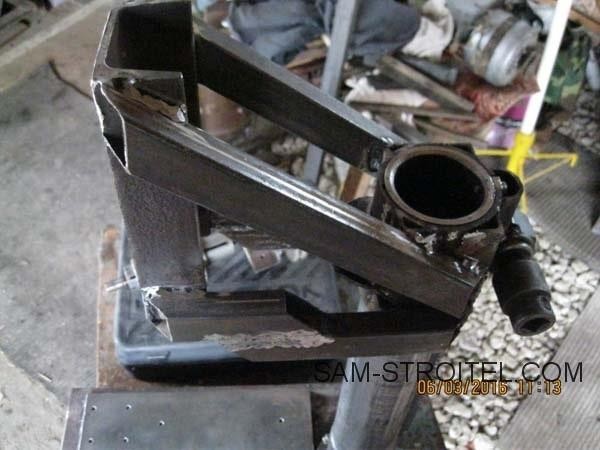

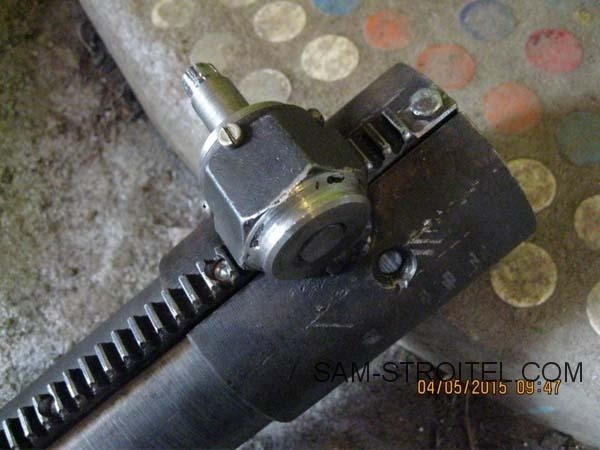

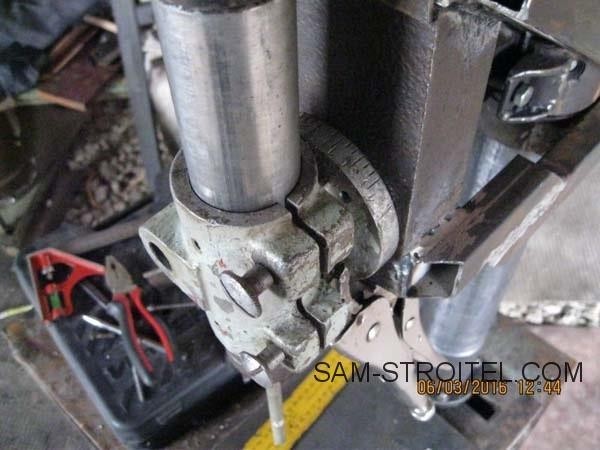

Делаю узел перемещения каретки.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

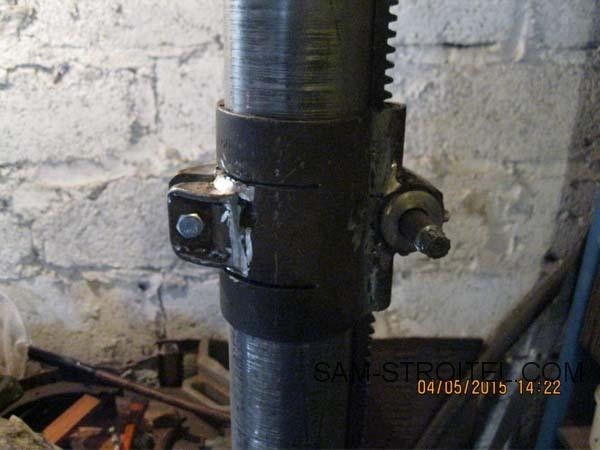

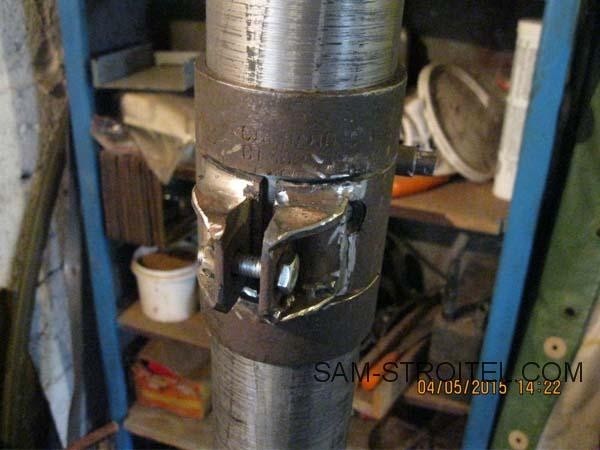

Сделал фиксацию на колонне.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

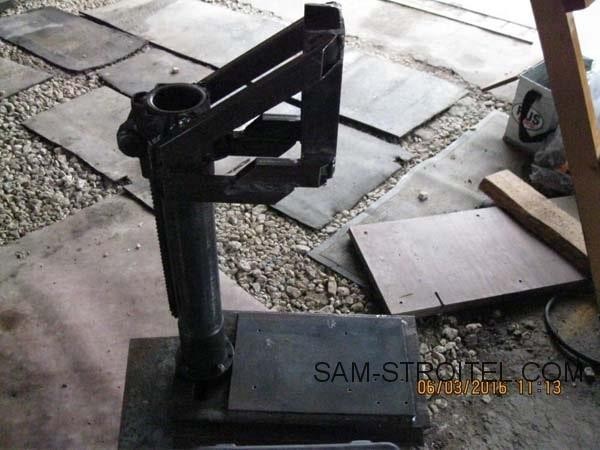

Основание из швеллера и плита 10 мм.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

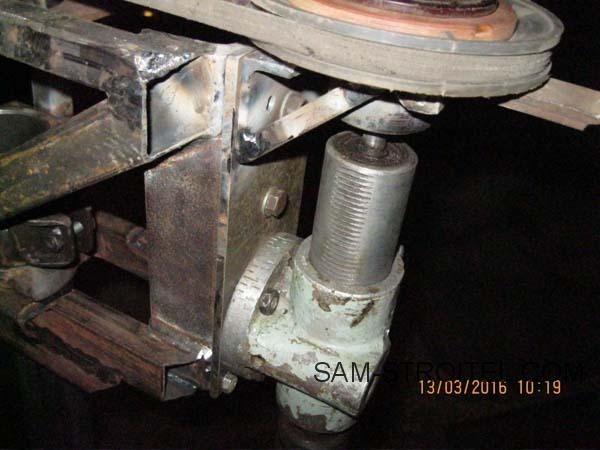

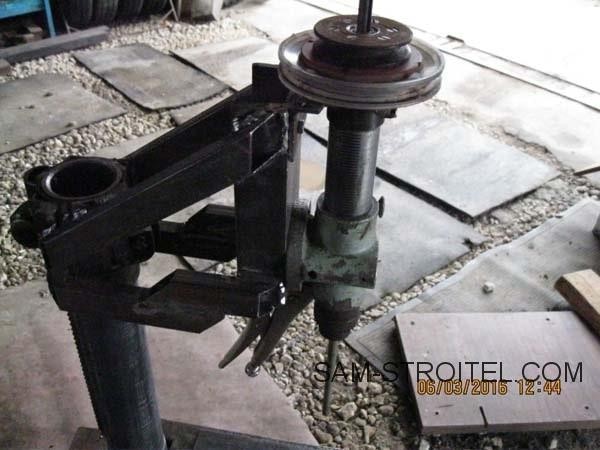

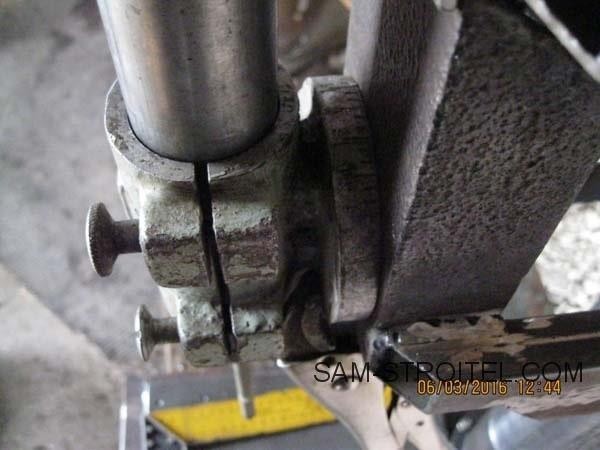

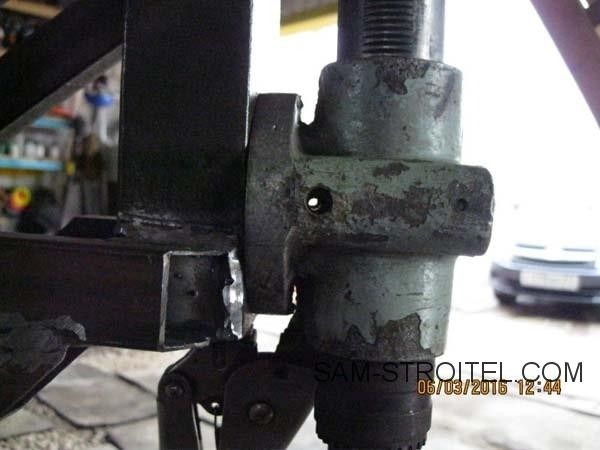

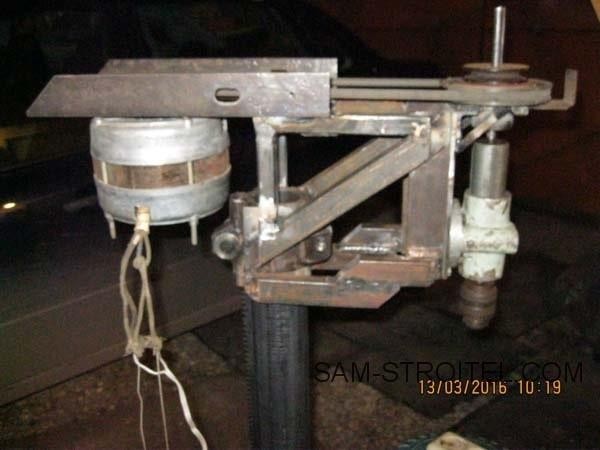

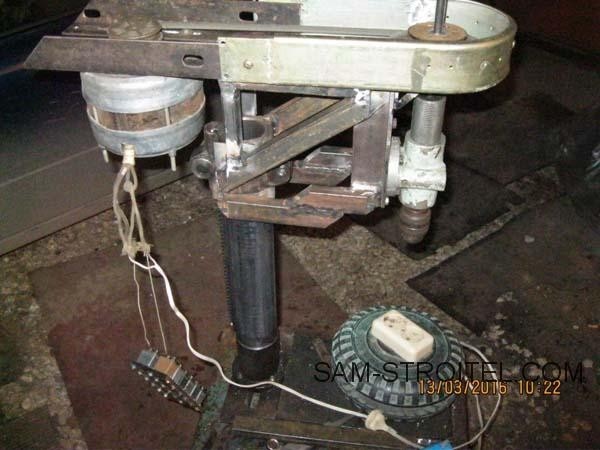

Электродвигатель (180 Вт) и шкивы от стиральной машины, пиноль самодельная. Корпус и сама пиноль — дюраль.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

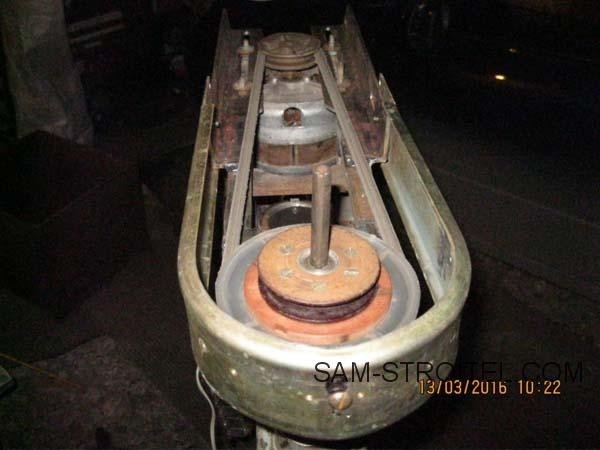

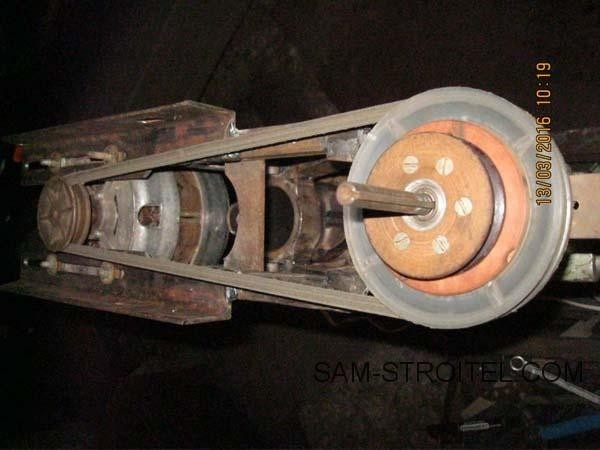

Поставил ременную передачу, сделал защиту.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

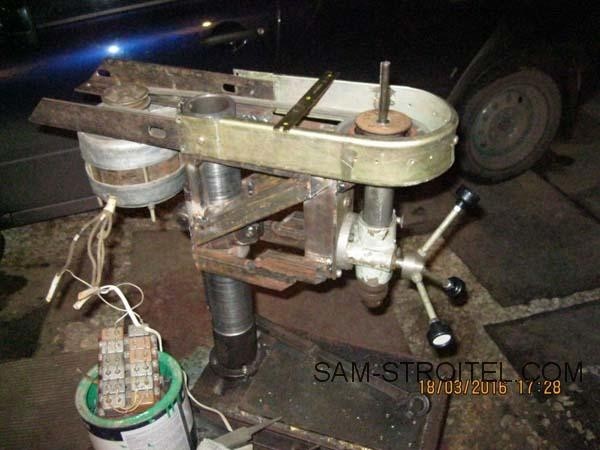

Двигатель подключил через конденсаторы, также сделал реверс.

Сверлильный станок своими руками из двигателя от стиральной машины

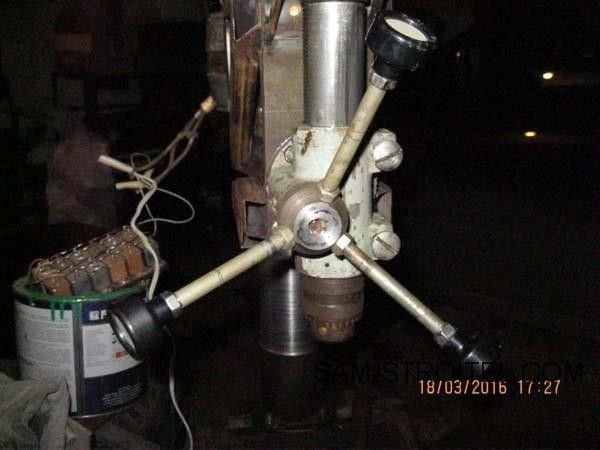

Сделал штурвал.

Сверлильный станок своими руками из двигателя от стиральной машины

Пробовал сверлить. Сначала на 8, потом на 13. Металл 6 мм. Нормально, движок не останавливается, но я и не давил сильно. Более глобальные испытания потом будут.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

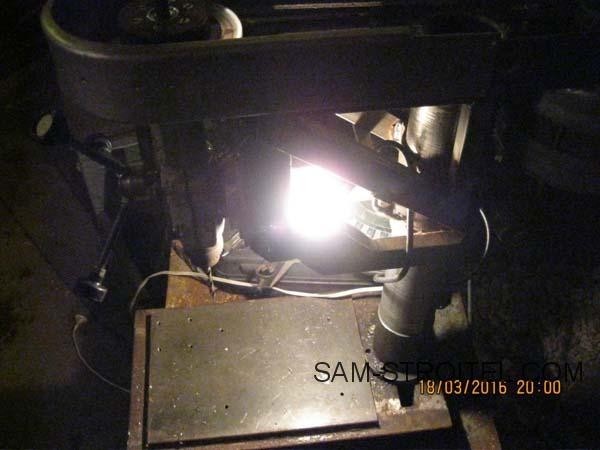

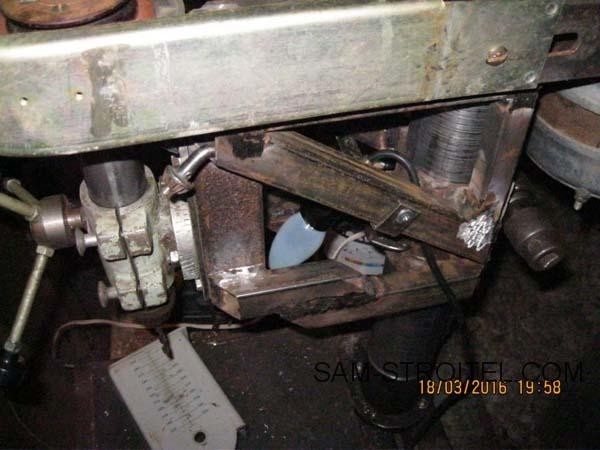

Сделал подсветку.

Сверлильный станок своими руками из двигателя от стиральной машины

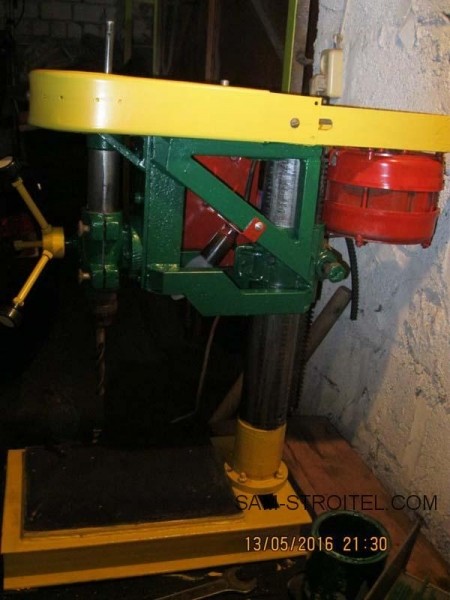

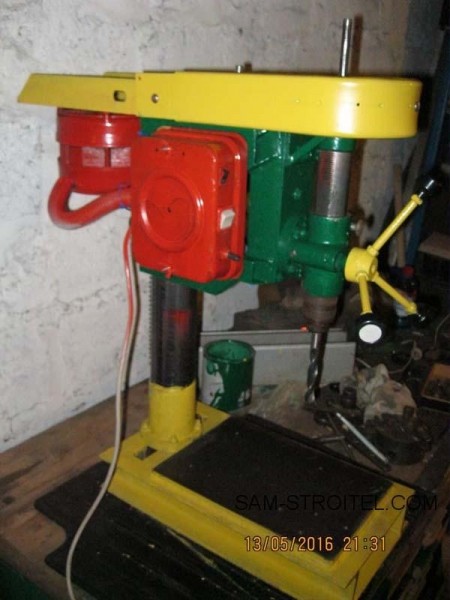

Покрасил станок.

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

Сверлильный станок своими руками из двигателя от стиральной машины

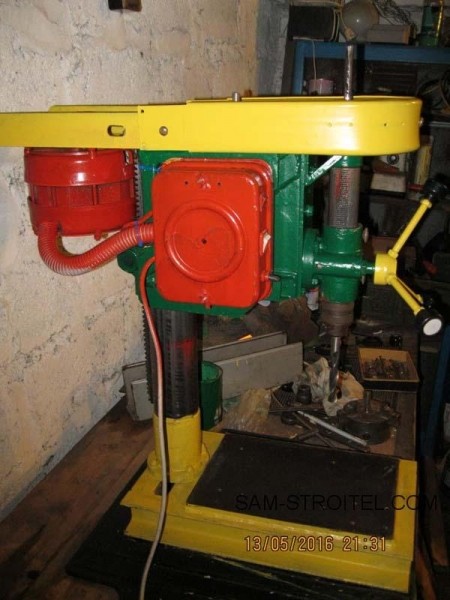

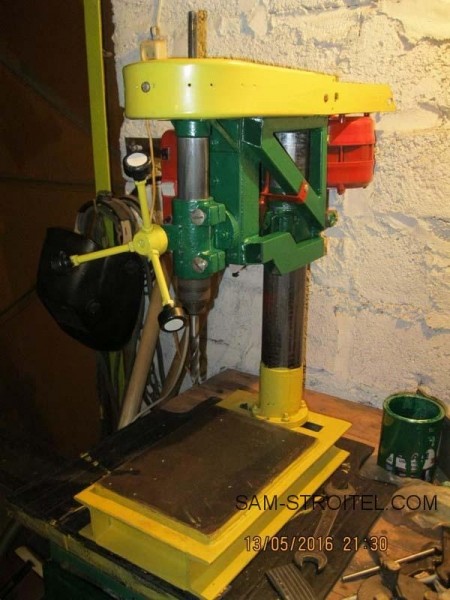

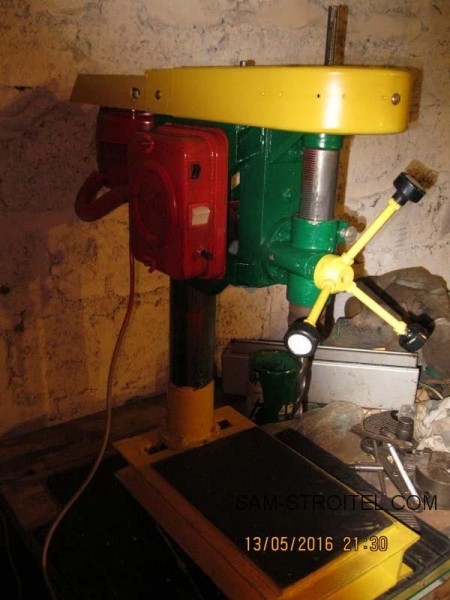

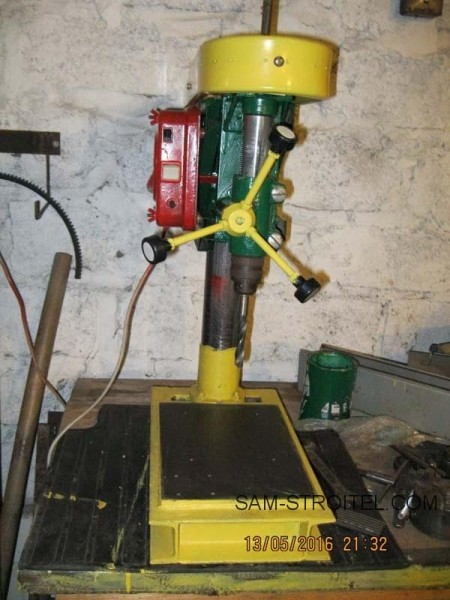

Вот такой получился сверлильный станок своими руками, полностью прошёл испытания, осталось сделать тиски чтобы фиксировать заготовки.

Сверлильный станок своими руками из двигателя от стиральной машины

Автор самоделки: Александр.
