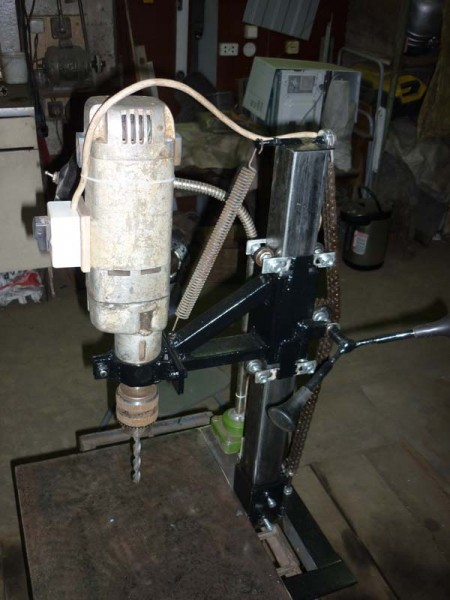

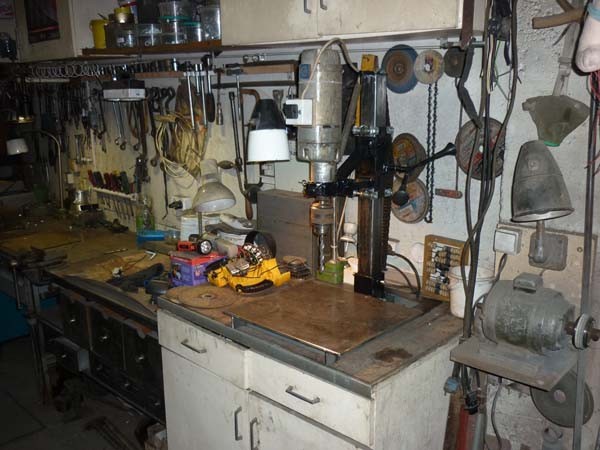

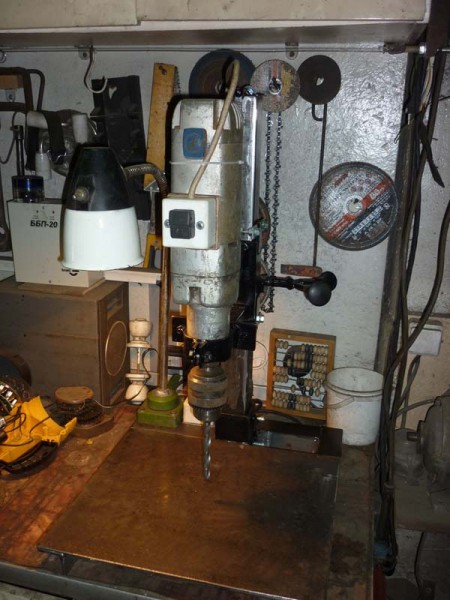

Самодельный сверлильный станок из дрели сделанный своими руками: фото пошагового изготовления станка с описанием.

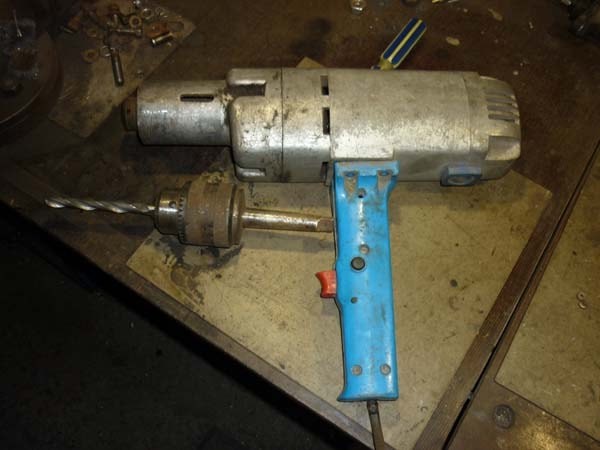

Уже давно лежала без дела вот такая дрель, достаточно мощная и низко оборотистая, было решено сделать из этой дрели, сверлильный станок.

Для изготовления самоделки понадобиль материалы:

Профильная труба 50 х 50 мм.
Уголок уголок 63 мм.
Уголок от старой кровати.
Лист металла толщиной 3 мм.
Лампа от старого верстака.
Цепь, звёздочка от Двигателя Газели.

Далее сам процесс сборки.

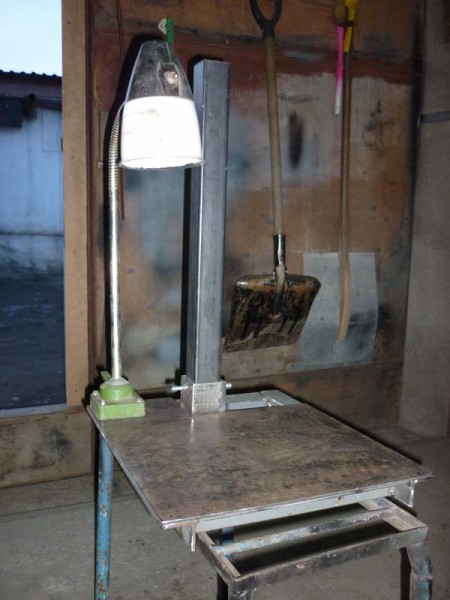

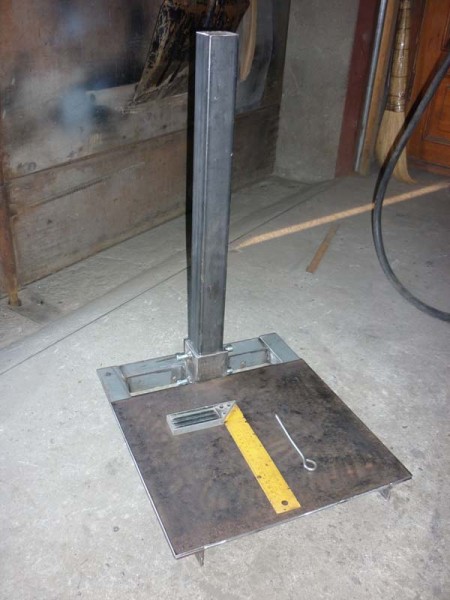

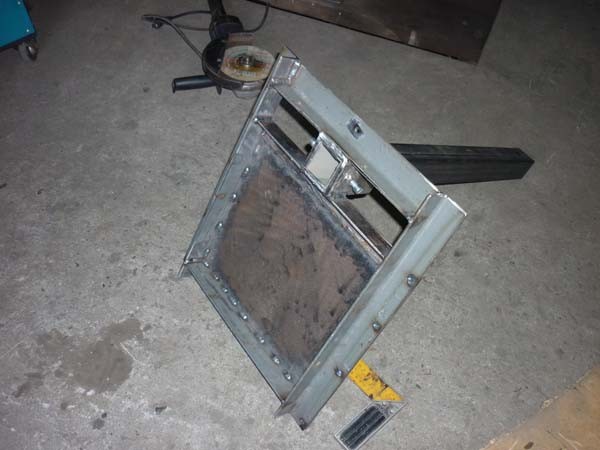

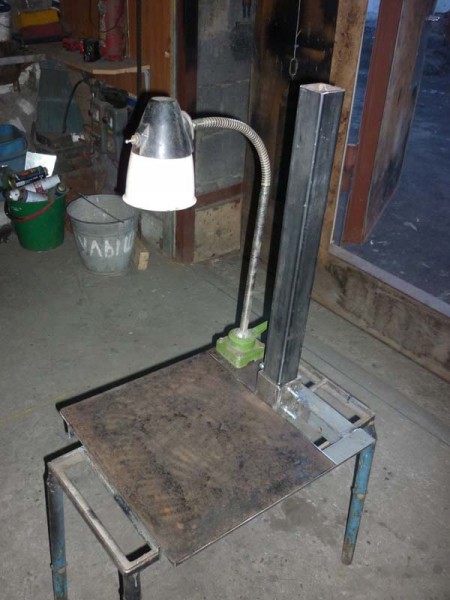

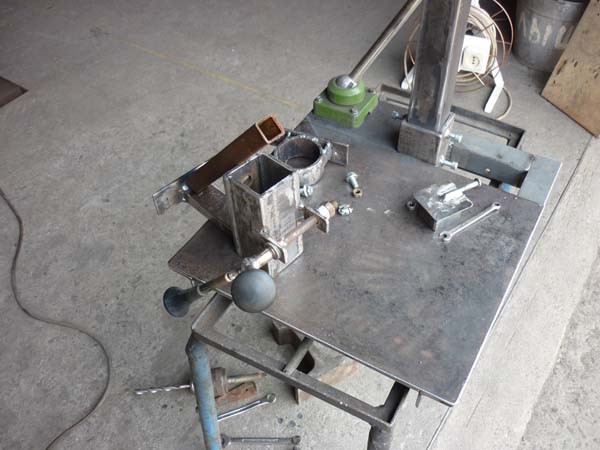

Сделал основание, установил стойку.

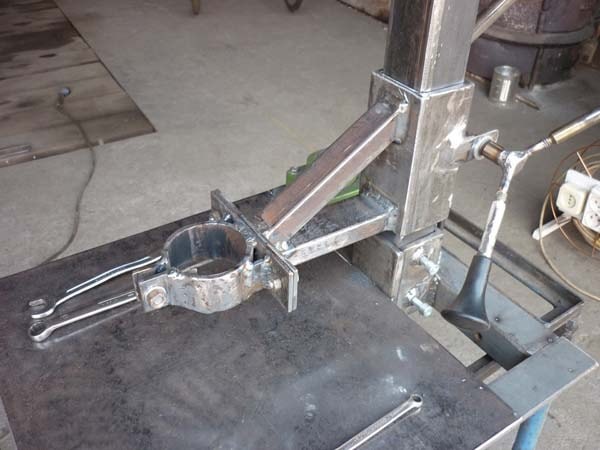

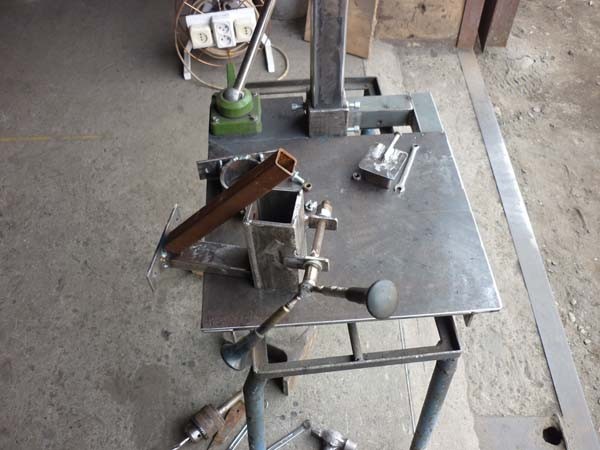

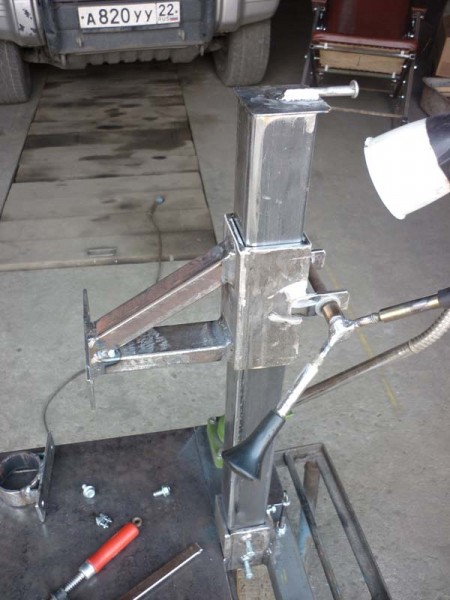

Далее делаю каретку, использовал уголок 63 с подрезанной полкой, уголки сварил между собой.

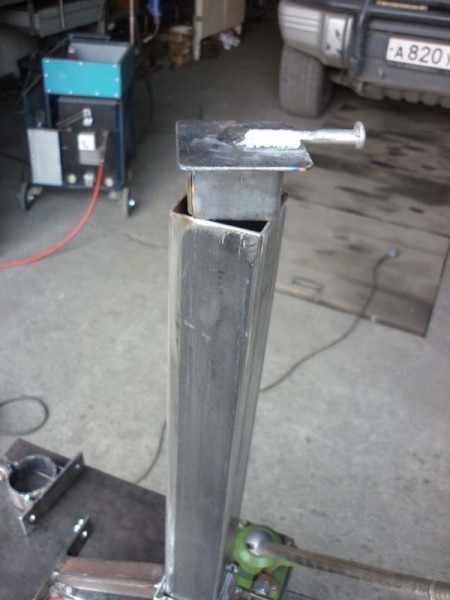

Крышку заглушку сделал съёмной, чтобы можно было снять каретку при необходимости.

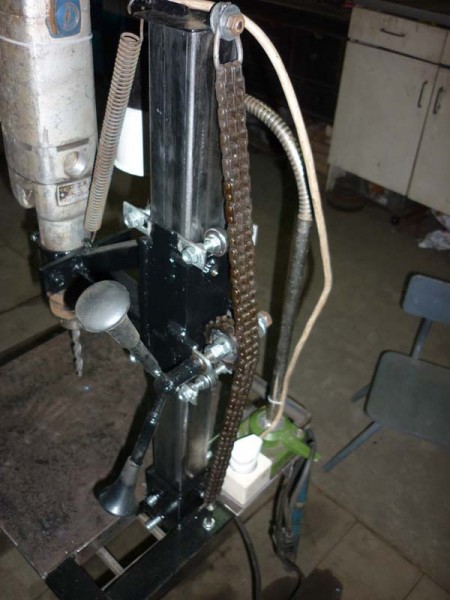

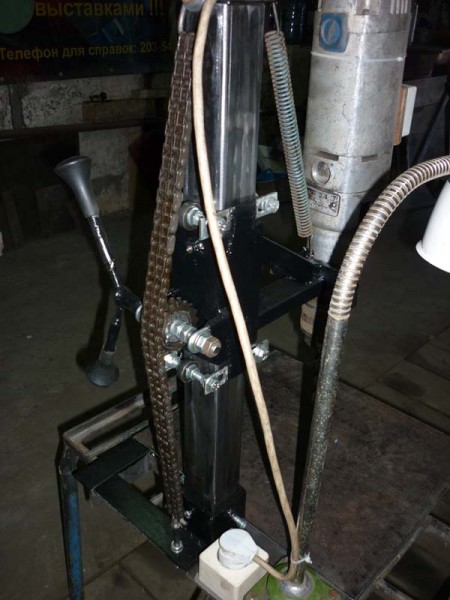

Изначально планировался тросовый привод, но потом решил изготовить цепной.

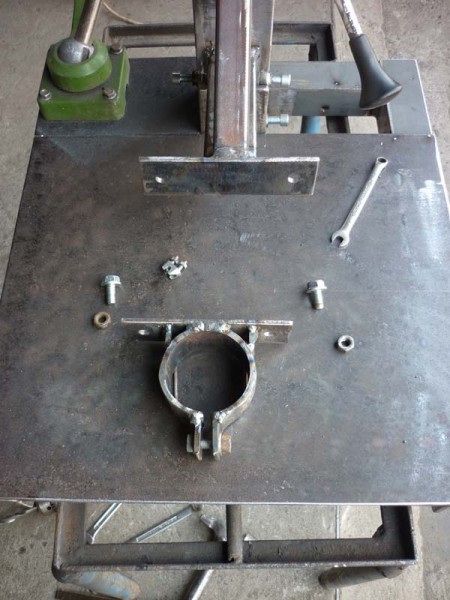

Сделано съёмное крепление для дрели, при необходимости можно поставить дрель поменьше со своим креплением.

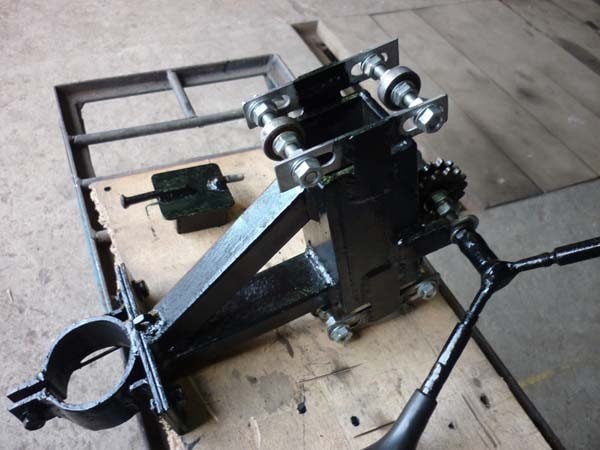

После примерки выяснилось, что под весом дрели при опускание и подъёме, каретка начала закусывать о стойку. Установил регулируемые подшипники сверху и снизу, стало намного лучше.
