Сверлильный станок для печатных плат своими руками

Простой самодельный сверлильный станок для печатных плат, сделанный своими руками.

Всем самоделкиным привет! Вот захотелось собрать станок для сверления печатных плат и мелких деталей.

Процесс изготовления самоделки, показан на фото.

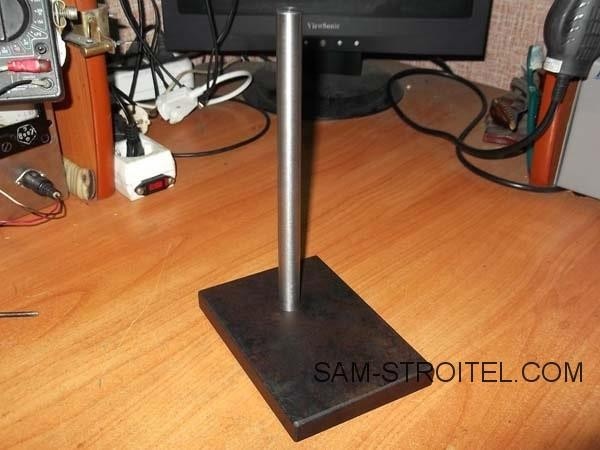

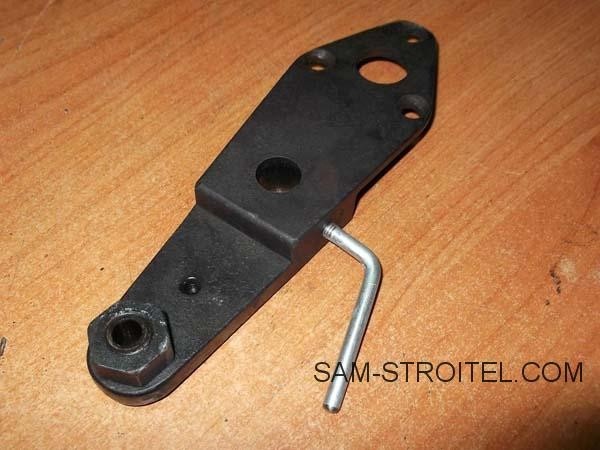

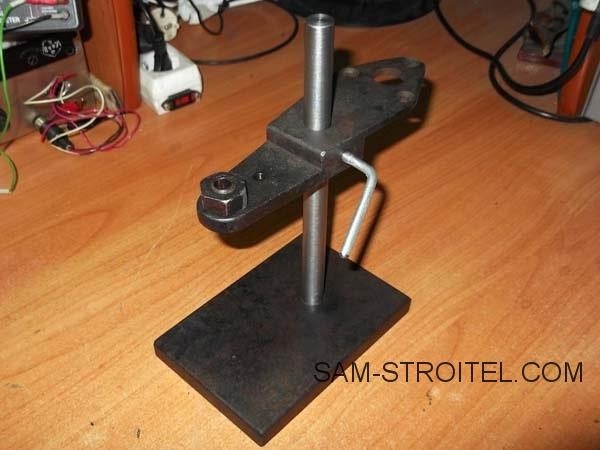

Первым делом была выточена колонна.

На основание прикрутил резиновые ножки.

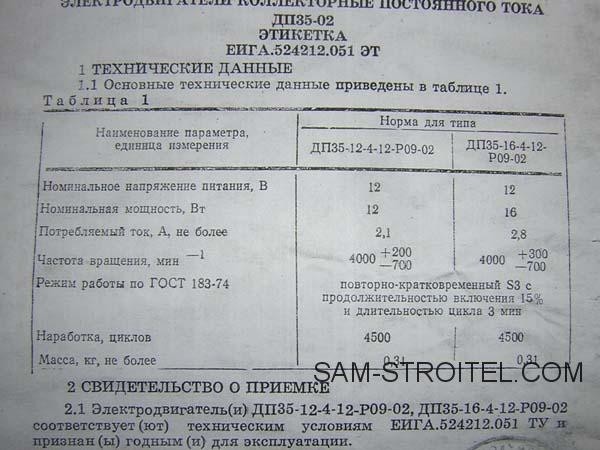

Сначала хотел поставить асинхронник 220 вольт 6 ватт, но потом был куплен коллекторник на 12 вольт 12 ватт:

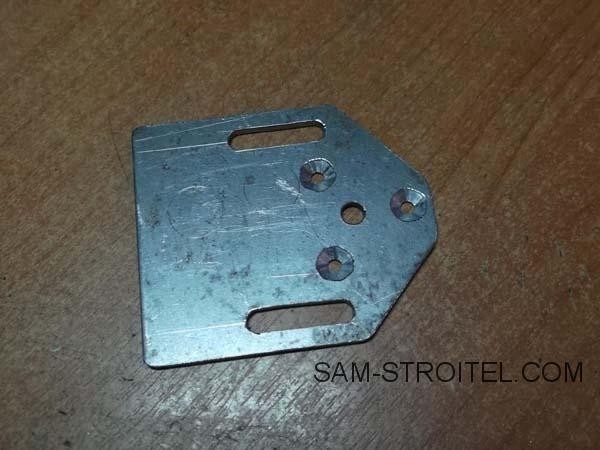

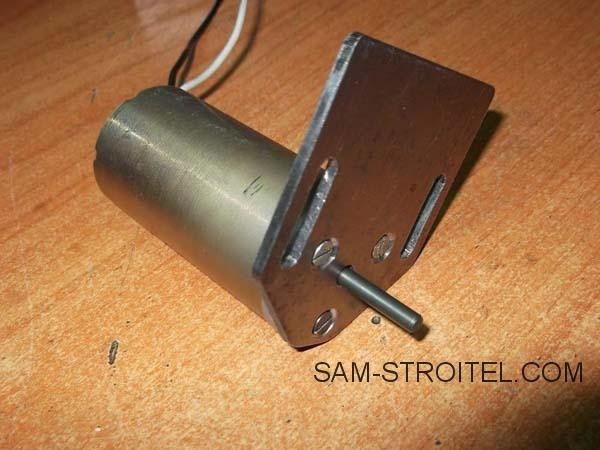

Крепиться к ШБ будет через переходную пластину.

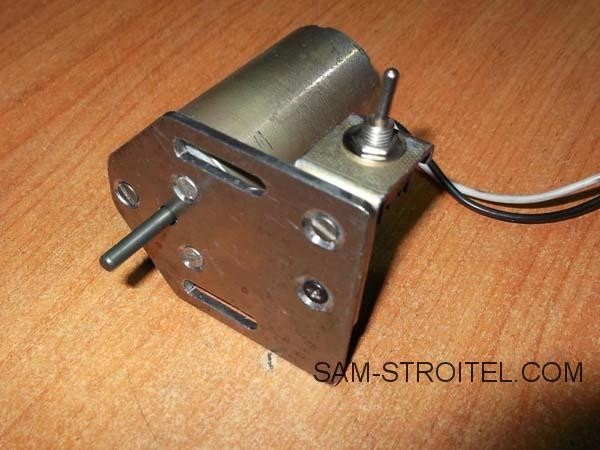

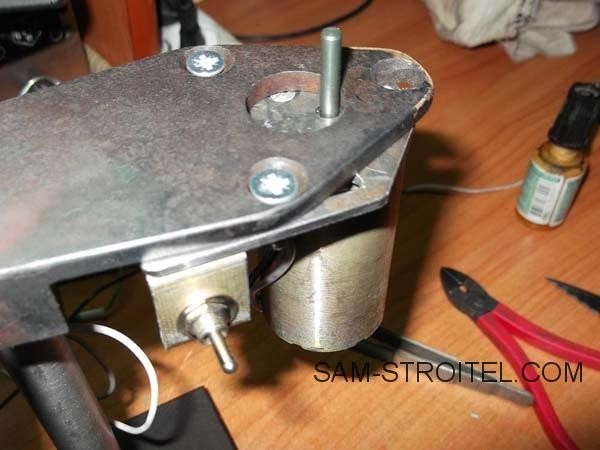

Установил тумблер.

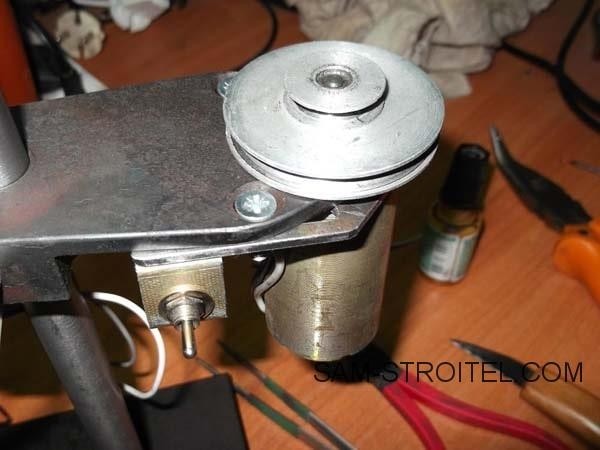

Подобрал шкив для двигателя.

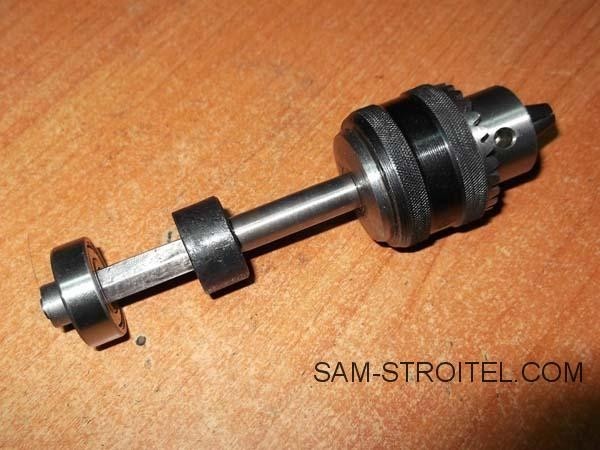

Выточил шпиндель, шестигранник делал напильником.

Шкив выточил из эбонита.

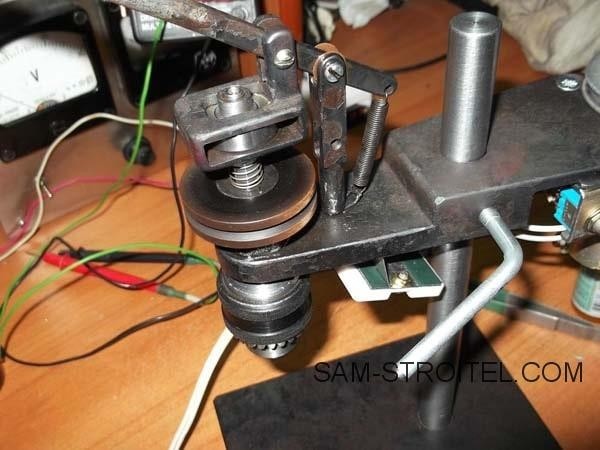

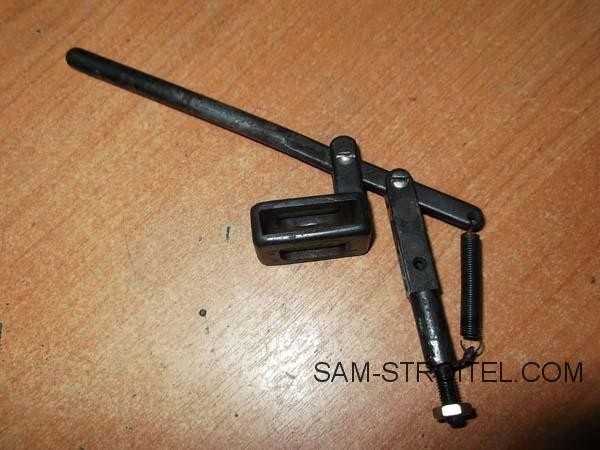

Механизм выдвигания шпинделя.

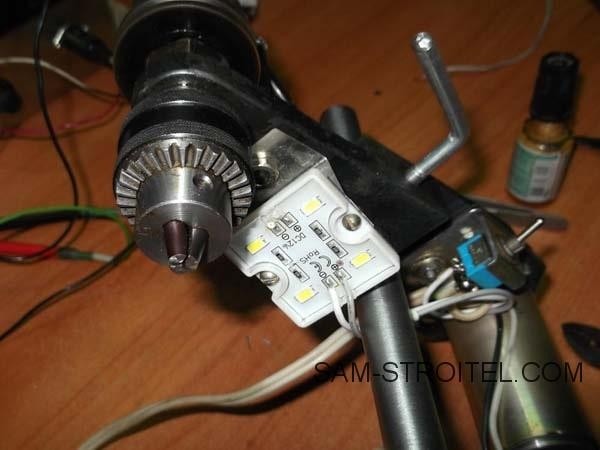

Сделал подсветку.

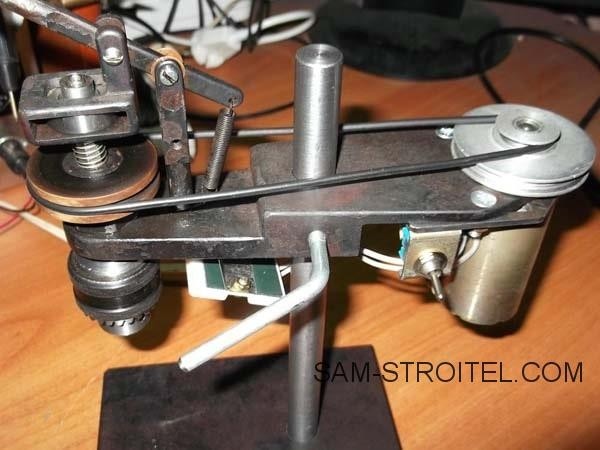

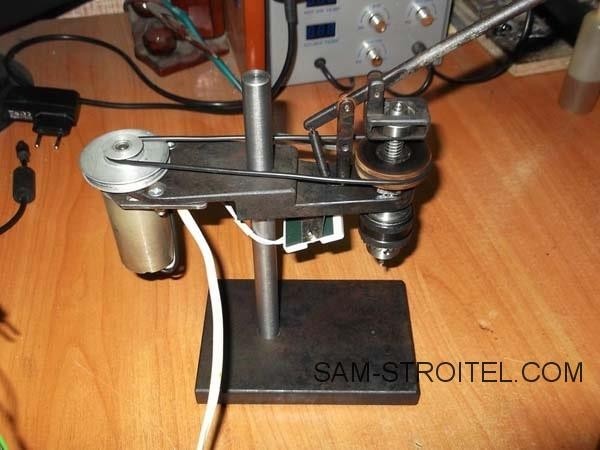

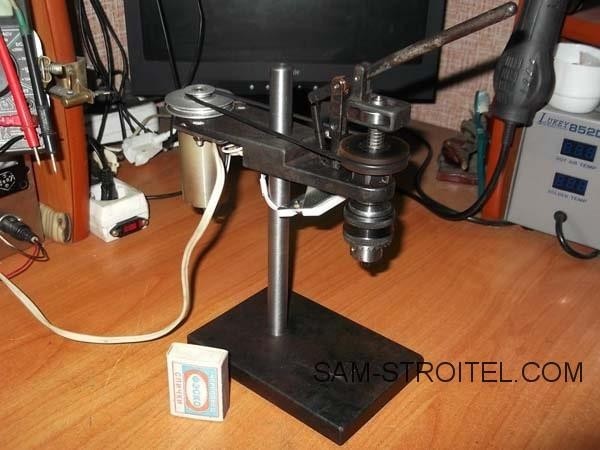

В результате получился вот такой простой самодельный станок для сверления плат.

Вот небольшое видео, где показан самодельный сверлильный станок в работе:

Автор самоделки: SterAK.
